Nguyên lý làm việc của bút thử điện

Bút thử điện là một công cụ không thể thiếu trong ngành điện, giúp các kỹ sư, thợ điện và người sử dụng kiểm tra nhanh chóng tình trạng mạch điện, đảm bảo an toàn khi làm việc với các thiết bị điện. Để hiểu rõ hơn về công dụng và cách sử dụng chiếc bút thử điện hiệu quả, chúng ta cần nắm vững nguyên lý làm việc của nó. Bài viết sau đây Giải Pháp Đo Kiểm sẽ giúp bạn tìm hiểu sâu hơn về nguyên lý làm việc của bút thử điện, từ đó giúp bạn sử dụng công cụ này một cách chính xác và an toàn nhất.

Bút thử điện là gì?

bút thử điện là gì

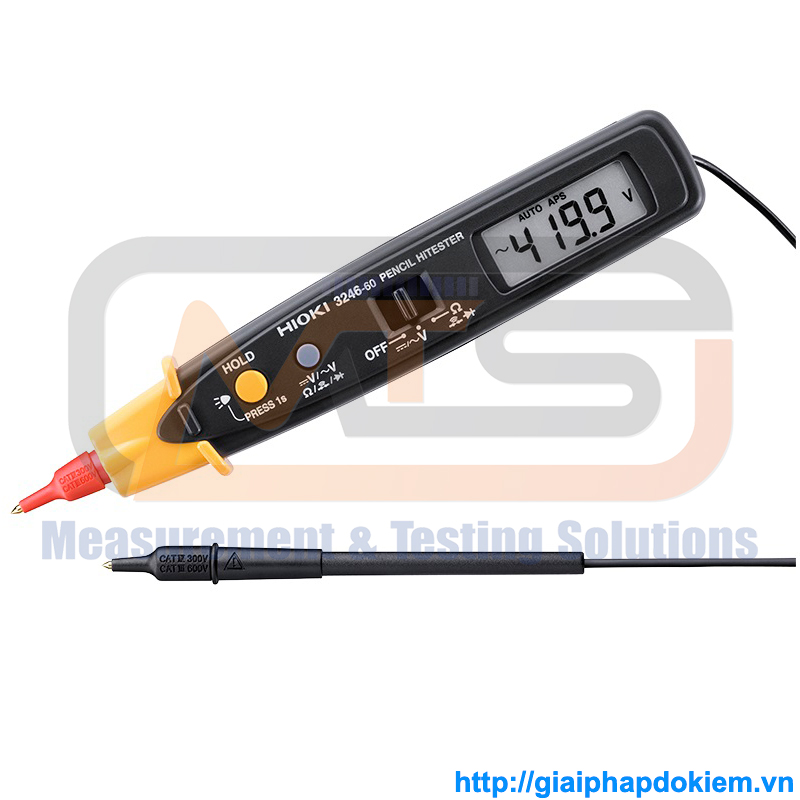

Bút thử điện Hioki 3246-60 – Một trong những model bút thử điện tốt nhất hiện nay

Trước khi khám phá nguyên lý làm việc của bút thử điện chúng ta hãy tìm hiểu khái niệm của thiết bị này trước nhé. Bút thử điện tiếng Anh gọi là Test Pen hay Electric Tester Pen, đây là thiết bị kiểm tra an toàn điện, là công cụ dùng để kiểm tra các thiết bị điện, ổ cắm, phích cắm,… trước khi tiến hành sửa chữa thiết bị có bị rò điện hay phích cắm trong nhà có điện hay không. Bút thử điện được thiết kế rất nhỏ gọn, có thể bỏ túi áo hay túi quần dễ dàng.

Cấu tạo bút thử điện

Cấu tạo bút thử điện đơn giản gồm có đầu kim loại, bóng neon, lò xo và điện trở nối tiếp với bóng đèn. Bộ phận cách điện của bút thử điện chính là nắp và vỏ bút. Còn bộ phận quan trọng nhất của thiết bị này là đèn báo và đèn trở.

Để sử dụng bút thử điện, kỹ sư điện hay thợ điện chỉ cần đặt đầu bút vào mạch cần đo, để ngón tay tiếp xúc với phần đỉnh kim loại phía trên đầu bút. Nếu trong mạch có điện, bóng đèn bên trong bút thử điện sẽ phát sáng báo hiệu cho người dùng.

Nguyên lý làm việc của bút thử điện

nguyên lý làm việc của bút thử điện

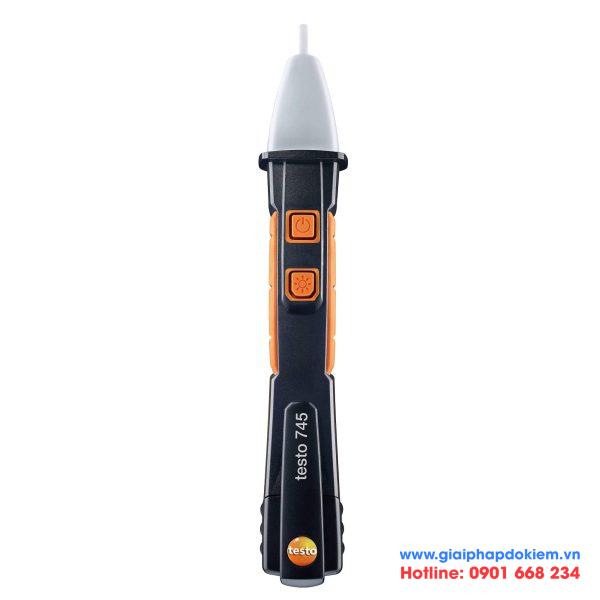

Nguyên lý làm việc của bút thử điện

Nguyên lý làm việc của bút thử điện hoạt động dựa trên cơ chế dùng hiệu ứng điện dung ký sinh trên cơ thể người để hoạt động.

Đầu bút khi chạm vào vật thể mang điện, dòng điện sẽ đi qua điện trở rồi qua bóng đèn neon, sau đó qua dung kháng của cơ thể người để hình thành mạch kín làm cho cho bóng đèn phát sáng. Dòng điện này rất nhỏ nên không đủ để gây giật nguy hiểm đến tính mạng con người. Vì vậy, con người có thể an tâm khi sử dụng.

Phân loại bút thử điện

Nhu cầu sử dụng của con người cao nên các nhà sản xuất cho ra mắt rất nhiều mẫu mã, kiểu dáng bút thử điện với khả năng làm việc khác nhau. Tuy nhiên, bút thử điện được phân thành 2 loại cơ bản như sau:

Bút thử điện có tiếp xúc với nguồn điện

Loại bút thử điện này sử dụng hiệu ứng điện dung ký sinh trên cơ thể con người để hoạt động. Cơ chế hoạt động của bút thử điện có tiếp xúc với nguồn điện là khi đầu bút tiếp xúc với vật mang điện thì dòng điện sẽ đi qua điện trở rồi qua bóng đèn và dung kháng của cơ thể người để hình thành mạch kín khiến bóng đèn của bút phát sáng. Dòng điện này khá nhỏ nên không gây giật chết người.

Bút thử điện này thường có thiết kế nhỏ gọn, sử dụng dễ dàng và giá thành rẻ nên được sử dụng phổ biến. Tuy nhiên, nhược điểm của nó là do tiếp xúc trực tiếp với nguồn điện nên nếu bút bị hỏng hoặc ướt có thể gây ra những rủi ro điện giật gây nguy hiểm cho người dùng. Và một số trường hợp như sử dụng để kiểm tra điện áp một chiều DC sẽ gây ra giật điện nguy hiểm đến tính mạng nếu bóng đèn bên trong hoặc điện trở bị chạm.

Bút thử điện cảm ứng không tiếp xúc

phân loại bút thử điện

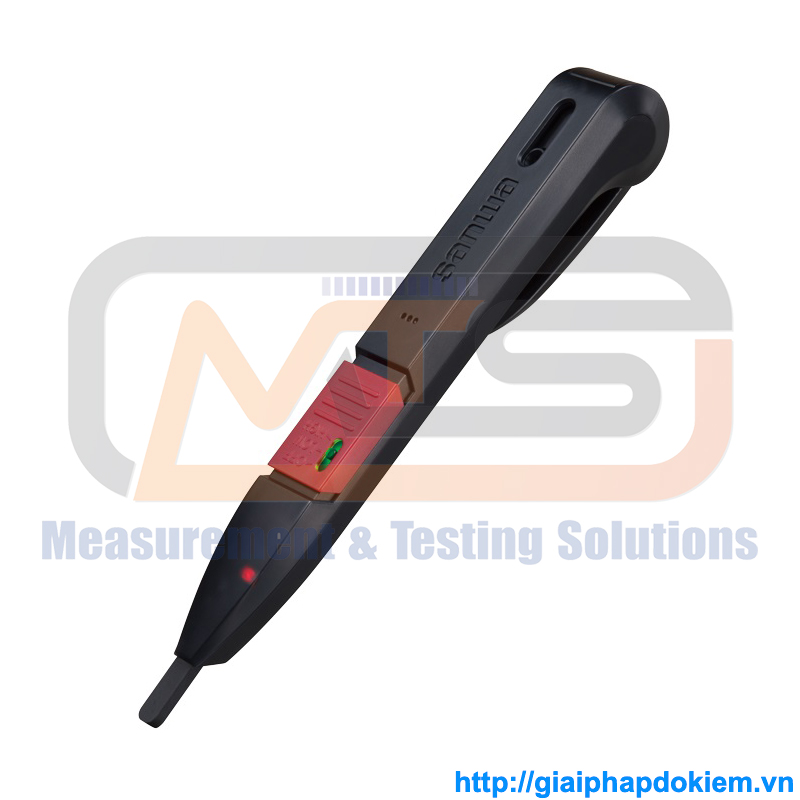

Phân loại bút thử điện

Bút thử điện cảm ứng không tiếp xúc hoạt động dựa trên hiện tượng cảm ứng điện từ của dòng điện nhằm để kiểm tra sự hiện diện của dòng điện. Bút có thể phát hiện dòng từ trường này sau đó thông báo qua đèn báo ở đầu bút.

Loại bút thử điện này có ưu điểm là có thể kiểm tra dòng điện ở bên ngoài dây dẫn, vỏ máy, bề mặt tường,… một cách dễ dàng mà không cần tiếp xúc trực tiếp với nguồn điện. Người dùng không cần tháo thiết bị để cắm trực tiếp đầu bút vào nguồn điện nên đảm bảo an toàn và tiện lợi khi sử dụng.

Bút có khả năng cảm ứng từ trường dòng điện với khoảng cách từ 1-2 cm. Người dùng có thể kiểm tra đường đi dây âm tường hay âm sàn,… với những vị trí dây dẫn điện có nguy cơ bị đứt ngầm. Người dùng cũng có thể dùng bút dò điện cảm ứng để kiểm tra chính xác vị trí đứt ngầm của dây dẫn.

Cách sử dụng bút thử điện an toàn

Để sử dụng bút thử điện đảm bảo an toàn bạn nên thực hiện theo hướng dẫn sau đây:

Dùng bút thử điện để kiểm tra đường dây điện xoay chiều

Bút thử điện phát sáng là vì khi đặt bút vào 1 trong 2 chấu cắm: Nếu đó là dây nóng thì bút sẽ sáng đèn còn nếu là dây nguội thì đèn sẽ không phát sáng.

Nếu đèn ở bút thử điện đều sáng khi tiếp xúc bút với dây pha hoặc dây trung tính thì nguồn điện đó có vấn đề, cần kiểm tra nguồn điện để tránh gây nguy hiểm. Vì dây trung tính hay dây trung hòa là dây không có điện nên bút thử điện sẽ không phát sáng.

Dùng bút thử điện phân biệt điện xoay chiều với một chiều và phân biệt điện cực của nguồn một chiều

Khi bóng đèn neon của bút thử điện thông điện thì chỉ có cực đấu với cực ấm của nguồn một chiều phát sáng.

Khi thử với nguồn điện xoay chiều thì hai cực của bóng đèn neon thay nhau làm cực +/- nên cả hai cực cùng phát sáng. Khi nối bút thử điện vào cực dương và cực âm của mạch điện một chiều thì chỉ có cực nối với cực âm của nguồn điện phát sáng.

Lưu ý khi sử dụng:

  • Bút thử điện không thể dùng để kiểm tra điện áp một chiều (DC) vì bút sử dụng điện dung ký sinh trên cơ thể người để làm vật dẫn điện nên.
  • Bút thử điện sẽ gây giật nếu bóng đèn bên trong bút hoặc điện trở bị chạm (do nước lọt vào bên trong bút).

Địa chỉ bán bút thử điện chất lượng, giá tốt nhất

Địa chỉ bán bút thử điện chất lượng, giá tốt nhất không còn là điều quá khó khăn để tìm kiếm nữa. Trong số những địa chỉ uy tín, ATC Machinery chính là nơi chuyên cung cấp bút thử điện đáng tin cậy hàng đầu. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị đo điện, ATC Machinery luôn là lựa chọn hàng đầu của người tiêu dùng.

địa chỉ bán bút thử điện chất lượng

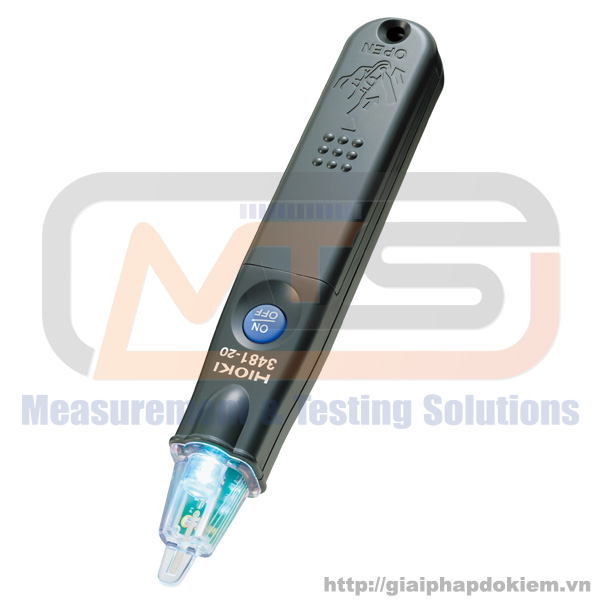

Địa chỉ bán bút thử điện chất lượng

Tại ATC Machinery, bạn có thể tìm thấy các loại bút thử điện chất lượng cao từ nhiều thương hiệu nổi tiếng như Hioki, Kyoritsu, Sanwa, Testo,… với mức giá phù hợp với điều kiện tài chính của mọi người. Đội ngũ nhân viên luôn sẵn sàng giải đáp mọi thắc mắc, giúp bạn lựa chọn được sản phẩm phù hợp nhất với nhu cầu sử dụng của mình.

Không chỉ vậy, ATC Machinery còn là nơi cung cấp dịch vụ hậu mãi chu đáo, chính sách bảo hành dài hạn, đảm bảo an tâm cho khách hàng khi sử dụng sản phẩm. Đặc biệt, với hệ thống giao hàng nhanh chóng và tiện lợi, bạn sẽ không phải chờ đợi lâu để có được chiếc bút thử điện ưng ý.

Hãy đến ngay ATC Machinery để trải nghiệm dịch vụ mua sắm tuyệt vời và sở hữu cho mình chiếc bút thử điện chất lượng, giá tốt nhất trên thị trường hiện nay.

Như vậy bài viết trên bạn đọc đã biết được nguyên lý làm việc của bút thử điện cũng như các thông tin khác về thiết bị này. Quý vị có nhu cầu đặt mua sản phẩm vui lòng liên hệ đến Giải Pháp Đo Kiểm, chúng tôi sẽ tư vấn và báo giá model phù hợp với nhu cầu sử dụng của bạn.
