Cách sử dụng máy đo điện trở cách điện

Cách sử dụng máy đo điện trở cách điện không còn là vấn đề khó khăn với các kỹ thuật viên và kỹ sư điện chuyên nghiệp. Tuy nhiên, với những người chưa chuyên có lẽ còn khá bỡ ngỡ trong những ngày đầu sử dụng. Vì vậy, sau đây Giải Pháp Đo Kiểm sẽ hướng dẫn sử dụng máy đo điện trở cách điện chi tiết để người dùng tham khảo.

Các thành phần trên máy đo điện trở cách điện

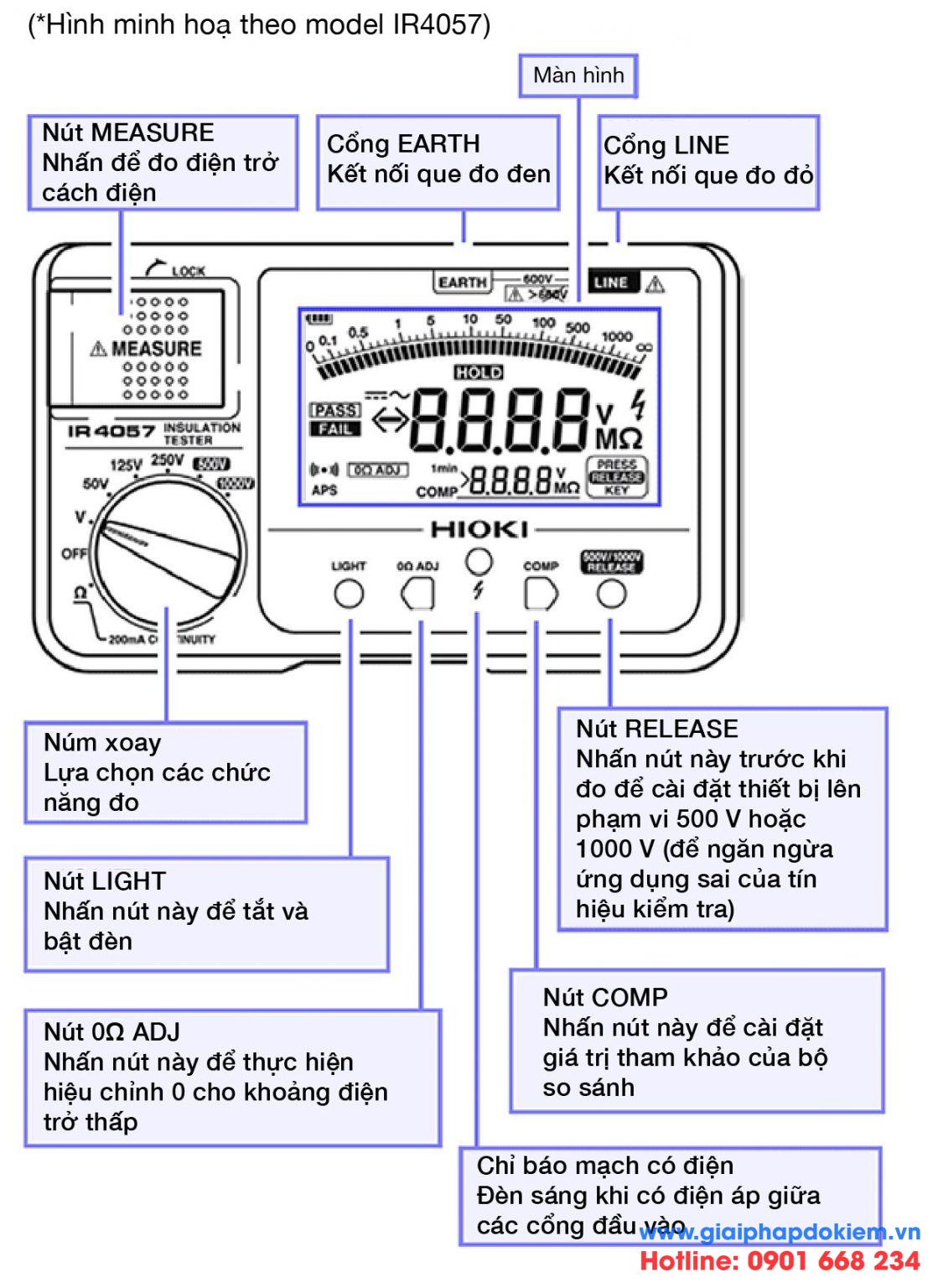

Hình dưới đây minh họa từng bộ phận trên máy đo điện trở cách điện Hioki IR4057-50.

Thiết Bị Đo Điện Trở Cách Điện Hioki IR4057-20

7,000,000₫

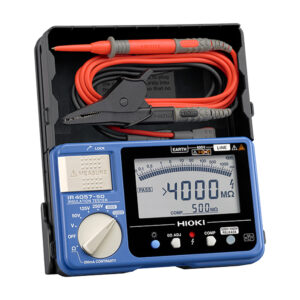

Thiết Bị Đo Điện Trở Cách Điện Hioki IR4057-50

7,950,000₫

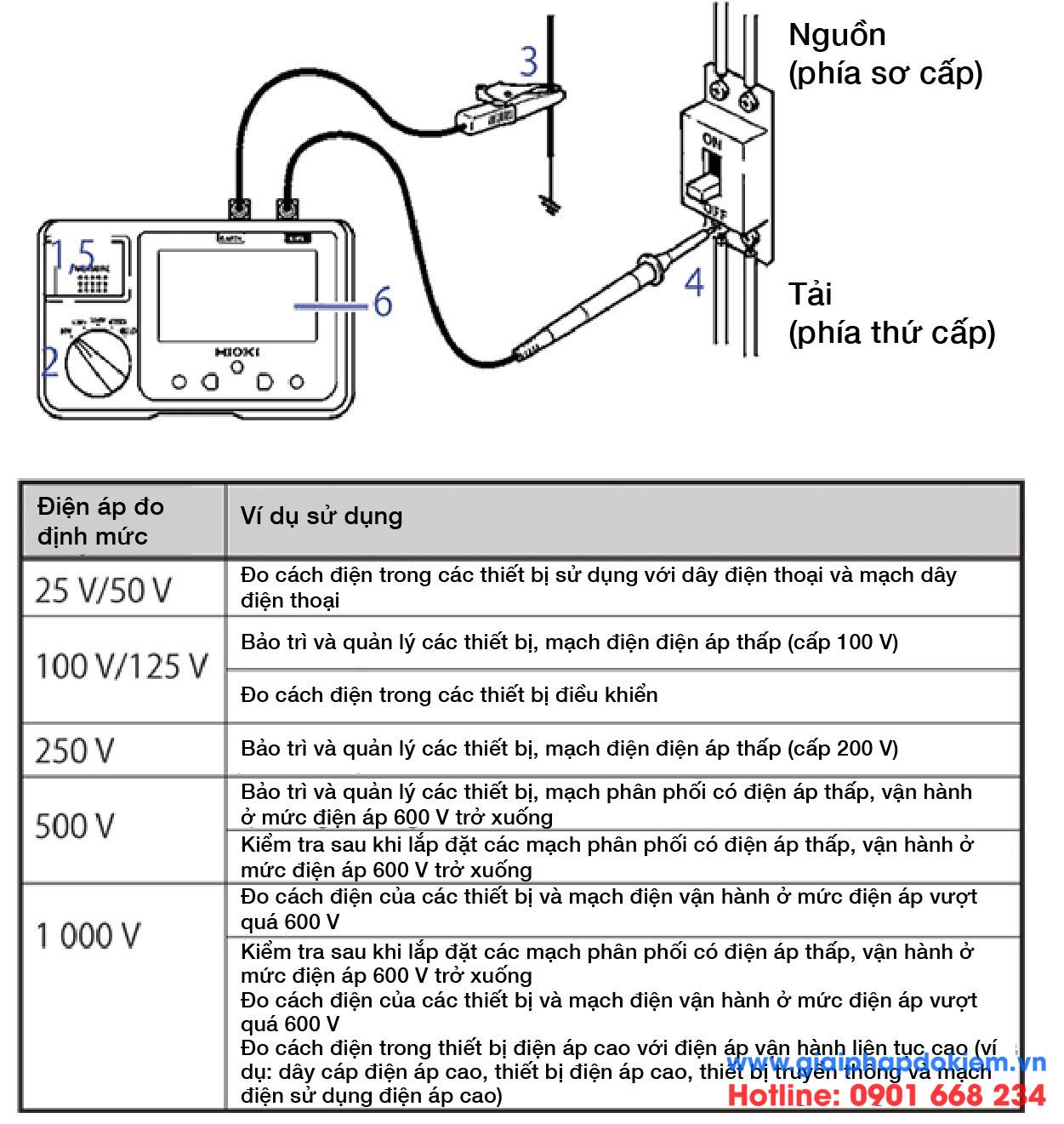

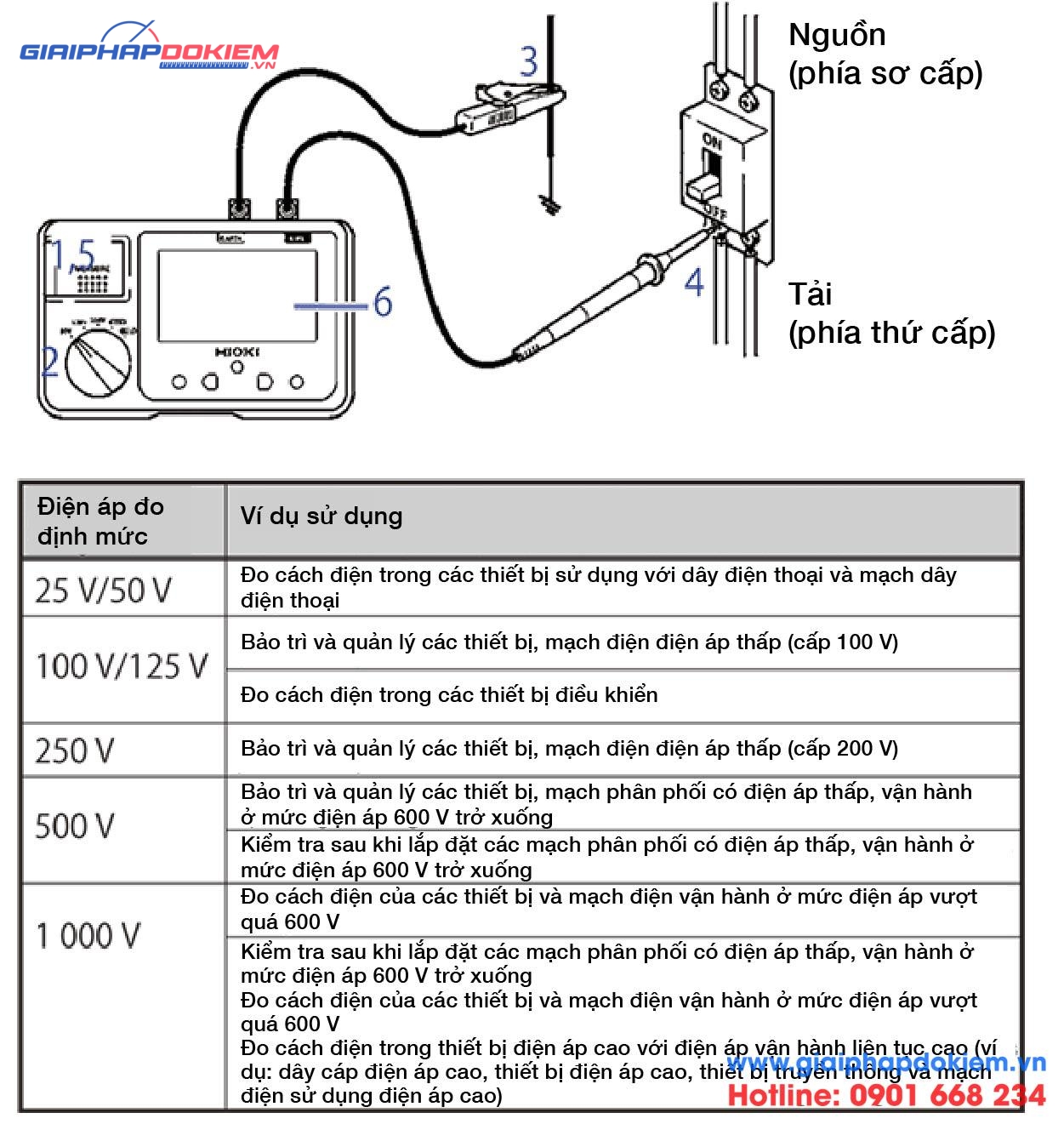

Cách sử dụng máy đo điện trở cách điện

Cảnh báo: Không thử đo điện trở cách điện trên đoạn dây dẫn có điện

• Đảm bảo rằng nút MEASURE không ở vị trí dựng ([1] trong hình minh họa)
• Tham khảo bảng và xác định điện áp đo để tiến hành xoay núm công tắc đến vị trí phù hợp ([2] trên hình minh họa)
• Kết nối que đo màu đen đến mặt nối đất của đối tượng đo [3]
• Kết nối que đo màu đỏ đến dây điện cần đo [4]
• Thực hiện nhấn nút MEASURE
• Đọc giá trị đo được sau khi màn hình hiển thị ổn định [6]

*Bảng này cung cấp tổng quan cách sử dụng máy đo điện trở cách điện. Vui lòng tham khảo sách hướng dẫn sử dụng của thiết bị đo để đảm bảo kết quả đo chính xác, an toàn và tăng tuổi thọ cho thiết bị.

*Lưu ý là các giá trị trong bảng áp dụng cho kiểm tra tại Nhật Bản.

>> Các model đo điện trở cách điện của Hioki

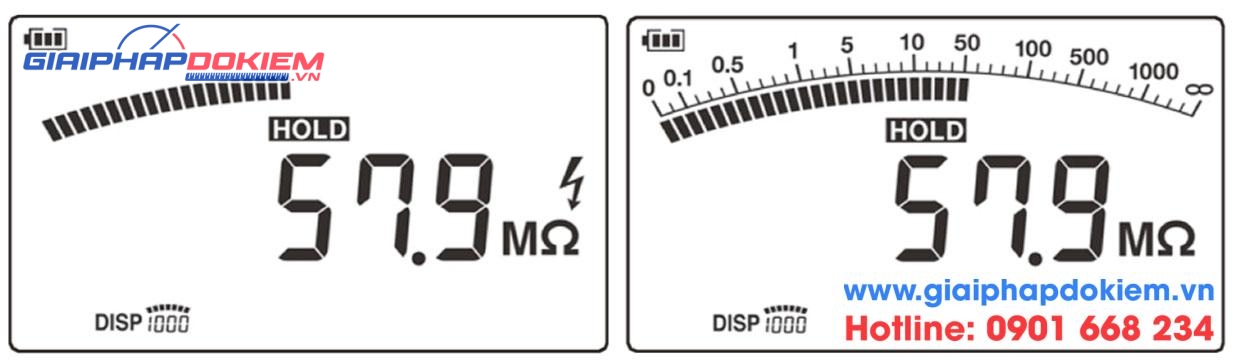

Chức năng xả

Để có thể xả đúng cách, sau phép đo hãy thực hiện theo chỉ dẫn dưới đây:

• Hãy thả nút MEASURE mà không rút các que đo khỏi đối tượng đo.
• Mạch xả tích hợp tự động xả…
• Việc xả sẽ kết thúc khi “dấu hiệu xả” phía bên phải màn hình biến mất.

*Bảng này cung cấp tổng quan cách sử dụng máy đo điện trở cách điện. Vui lòng tham khảo sách hướng dẫn sử dụng của thiết bị đo để đảm bảo an toàn và dùng đúng cách.

*Lưu ý các giá trị trong bảng áp dụng cho kiểm tra tại Nhật Bản

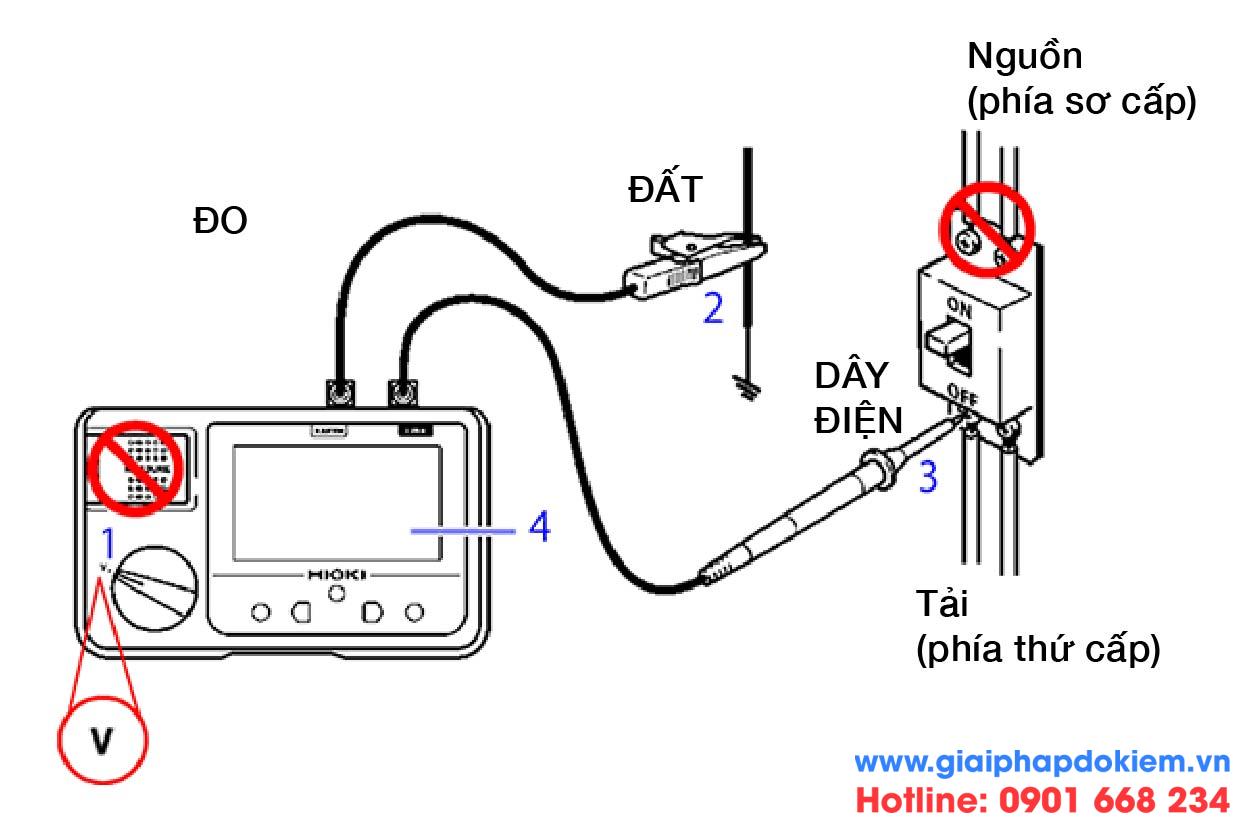

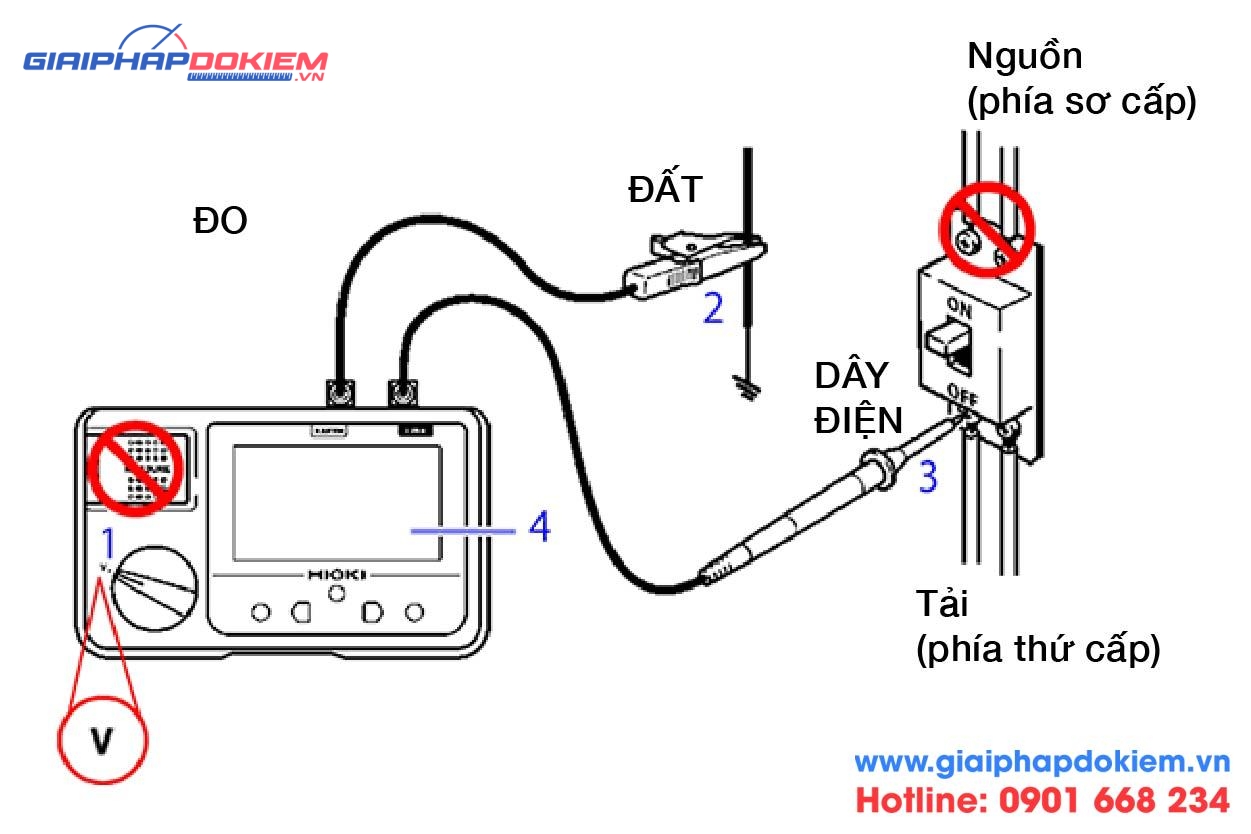

Đo điện áp

Lưu ý: Chỉ nên kết nối các que đo đến phía thứ cấp của cầu chì.

Trong khi đo điện áp, không bao giờ ấn nút MEASURE:

• Hãy sử dụng núm xoay để chọn chức năng V.
• Kết nối que đo màu đen đến mặt nối đất của đối tượng đo.
• Kết nối que đo màu đỏ đến mặt dây của cầu chì.
• Đọc giá trị đo được sau khi màn hình hiển thị ổn định.

*Bảng này cung cấp tổng quan cách sử dụng máy đo điện trở cách điện dựa trên model IR4057-50 của Hioki. Vui lòng tham khảo sách hướng dẫn sử dụng của thiết bị để đảm bảo an toàn và sử dụng đúng cách.

*Lưu ý là các giá trị trong bảng áp dụng cho kiểm tra tại Nhật Bản.

Đo điện trở

Trước khi đo, cần thực hiện hiệu chỉnh 0 để hủy bỏ điện trở đấu dây của các que đo và đại lượng có thể có vấn đề khác.

• Xoay núm vặn đến chức năng Ω.
• Hãy thực hiện chập 2 đầu que đo lại với nhau.
• Kéo nút MEASURE.
• Tắt nút MEASURE để giữ giá trị đã đo được.
• Tiến hành nhấn nút “０Ω　ADJ”
• Kết nối que đo đến mặt nối đất của đối tượng đo.
• Nhấn nút MEASURE và đọc giá trị hiển thị trên màn hình.
• Tắt nút MEASURE sau khi hoàn thành phép đo.

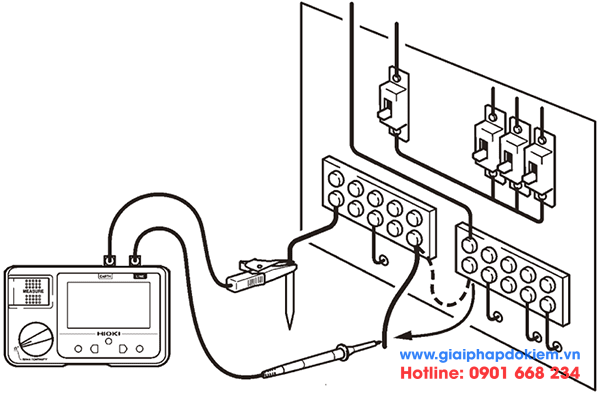

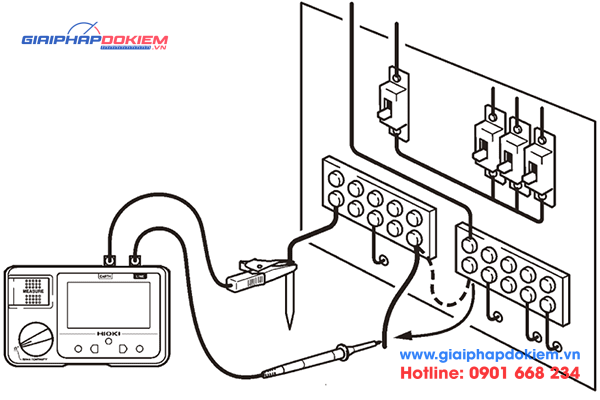

Hình minh họa chính là 1 ví dụ kiểm tra thông mạch của dây nối đất.

*Bảng này cung cấp tổng quan cách sử dụng máy đo điện trở cách điện dựa trên model IR4057-50 của Hioki. Vui lòng tham khảo sách hướng dẫn sử dụng của thiết bị để đảm bảo an toàn và sử dụng đúng cách.

*Lưu ý là các giá trị trong bảng áp dụng cho kiểm tra tại Nhật Bản.

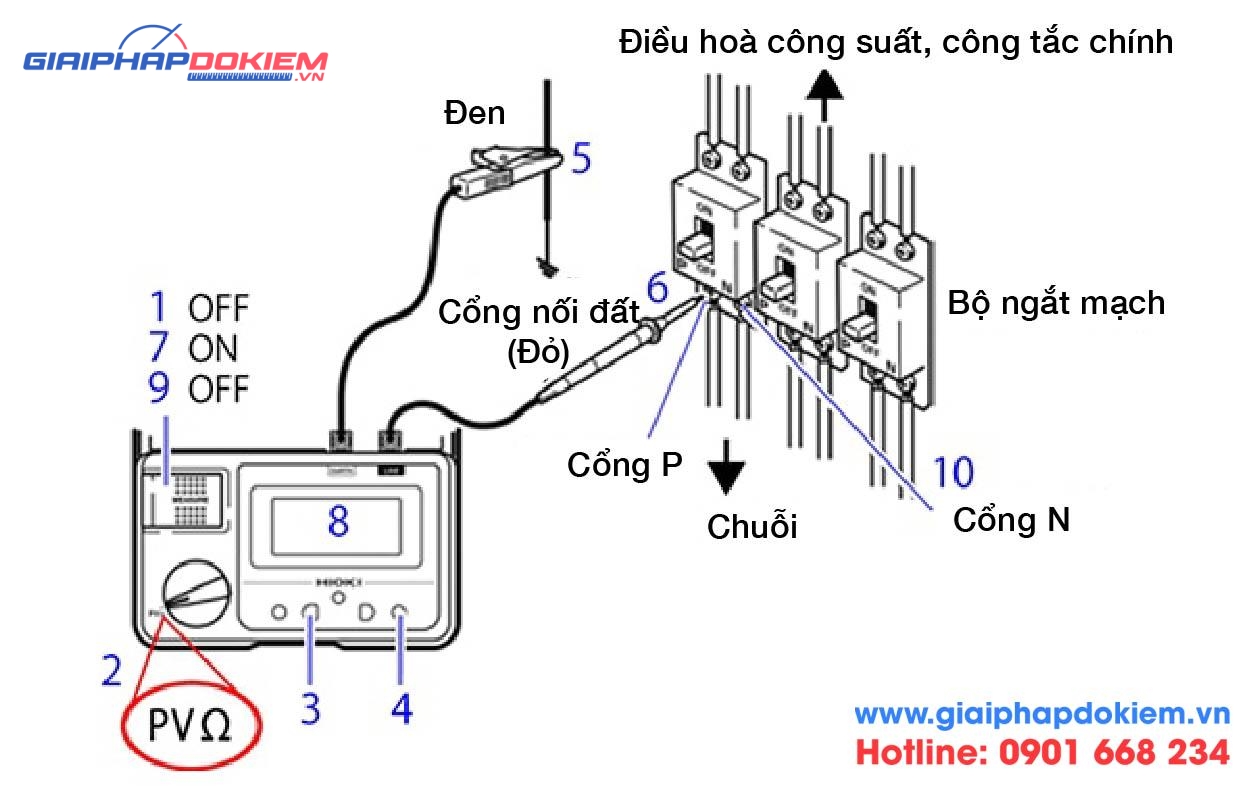

Đo PVΩ (Chỉ có trên máy đo điện trở cách điện Hioki IR4053-10)

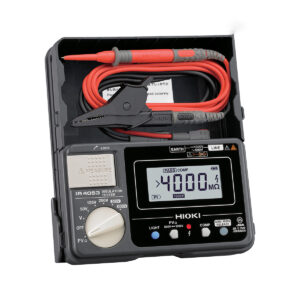

Thiết Bị Đo Điện Trở Cách Điện Hioki IR4053-10

6,550,000₫

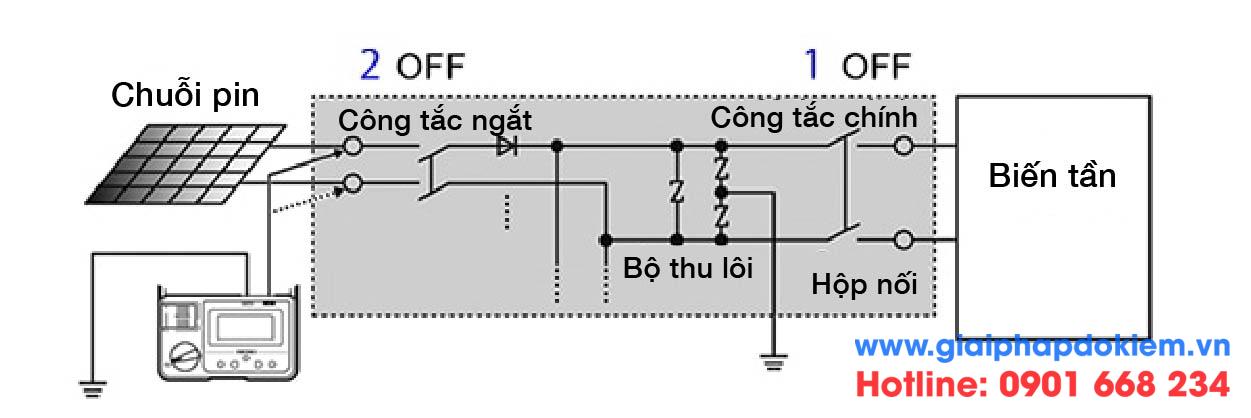

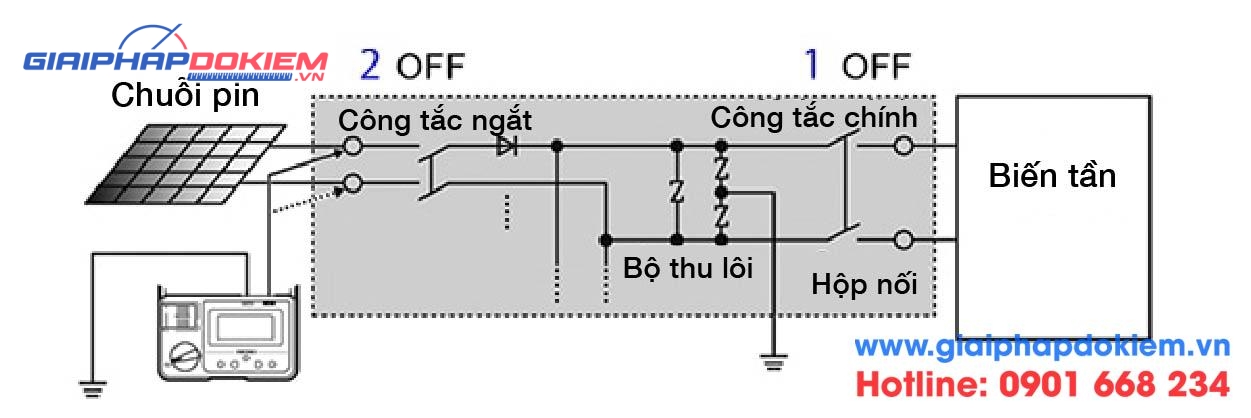

Đo PVΩ được dùng để đo điện trở cách điện giữa tấm pin mặt trời và đất. Chức năng Đo PVΩ cho phép đo điện trở chính xác mà không ảnh hưởng đến việc sản xuất năng lượng.

• Tắt (OFF) công tắc chính đến hộp kết nối để ngắt từ biến tần.
• Tắt (OFF) mọi công tắc ngắt để sử dụng cho các chuỗi.
• Hãy kiểm tra nút MEASURE đã được tắt (OFF) [1]
• Xoay núm vặn đến “PVΩ”
• Nhấn nút PVΩ 500V⇔1000V và thực hiện cài đặt điện áp lên 500 V hoặc 1000 V [3]
• Nhấn nút “RELEASE 500V/1000V” để thực hiện mở khóa [4]
• Kết nối que đo màu đen đến cổng nối đất [5]
• Kết nối que đo màu đỏ đến cổng P của chuỗi [6]
• Nhấn nút MEASURE [7]
• Sau khoảng 4 giây, một điện trở sẽ được hiển thị. [8]
• Tắt [OFF] nút MEASURE [9]

• Nếu không thấy chất lượng cách điện suy giảm qua phép đo cổng P, hãy kết nối que đo màu đỏ đến cổng N của chuỗi để thực hiện các phép đo từ [7] đến [9]

*Bảng này cung cấp tổng quan cách sử dụng máy đo điện trở cách điện dựa trên model IR4053 của Hioki Nhật Bản. Vui lòng tham khảo sách hướng dẫn sử dụng máy đo điện trở cách điện để đảm bảo an toàn và dùng đúng cách.

*Lưu ý là các giá trị trong bảng áp dụng cho kiểm tra tại Nhật Bản.

Như vậy, sau khi theo dõi bài viết bạn đã nằm lòng cách sử dụng máy đo điện trở cách điện dựa vào những hướng dẫn chi tiết của chúng tôi. Nếu bạn muốn tìm hiểu kỹ hơn nữa vui lòng liên hệ ngay đến Giải Pháp Đo Kiểm để được các nhân viên tư vấn và hỗ trợ.
