Độ rung

Máy đo độ rung là dòng thiết bị bảo trì dự đoán chuyên dụng, giúp người dùng phát hiện sớm các sự cố máy móc công nghiệp thường gặp như lệch tâm, mất cân bằng động hay hỏng vòng bi. Thông qua kết quả đo độ rung chính xác, đáng tin cậy, thiết bị này không chỉ giúp thời gian chết, tăng tuổi thọ máy móc, thiết bị, mà còn tối ưu chi phí vận hành cho doanh nghiệp. Hãy cùng Giải Pháp Đo Kiểm tìm hiểu chi tiết dưới đây.

Máy Đo Độ Rung Là Gì?

Máy đo độ rung là thiết bị đo lường kỹ thuật, được thiết kế để phát hiện, đo đạc và phân tích chỉ số dao động cơ học sinh ra từ các loại máy móc đang hoạt động như máy bơm, quạt, máy nén khí, hộp số và tuabin. Nói cách khác, dòng thiết bị này có nhiệm vụ chuyển đổi các chuyển động vật lý vô hình hoặc khó nhận biết bằng mắt thường, thành các thông số định lượng chính xác và hiển thị trực tiếp trên màn hình, giúp con người dễ dàng nhận biết được.

Quá trình này thường tập trung vào ba đại lượng vật lý gia tốc, vận tốc và độ dịch chuyển. Thông qua sự thay đổi vận tốc của rung động (gia tốc), giúp phát hiện ra sự rung động bất thường bên trong động cơ, vận tốc là thông số kỹ thuật quan trọng nhất để đánh giá mức độ nghiêm trọng của rung động. Cuối cùng, khoảng cách dịch chuyển vật lý của bề mặt rung động (độ dịch chuyển), thích hợp cho việc phát hiện các rung động ở tần số thấp, mất cân bằng động.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy Đo Độ Rung

Hiểu rõ cấu tạo bên trong giúp các kỹ sư tận dụng tối đa khả năng của thiết bị và đảm bảo độ bền trong quá trình sử dụng.

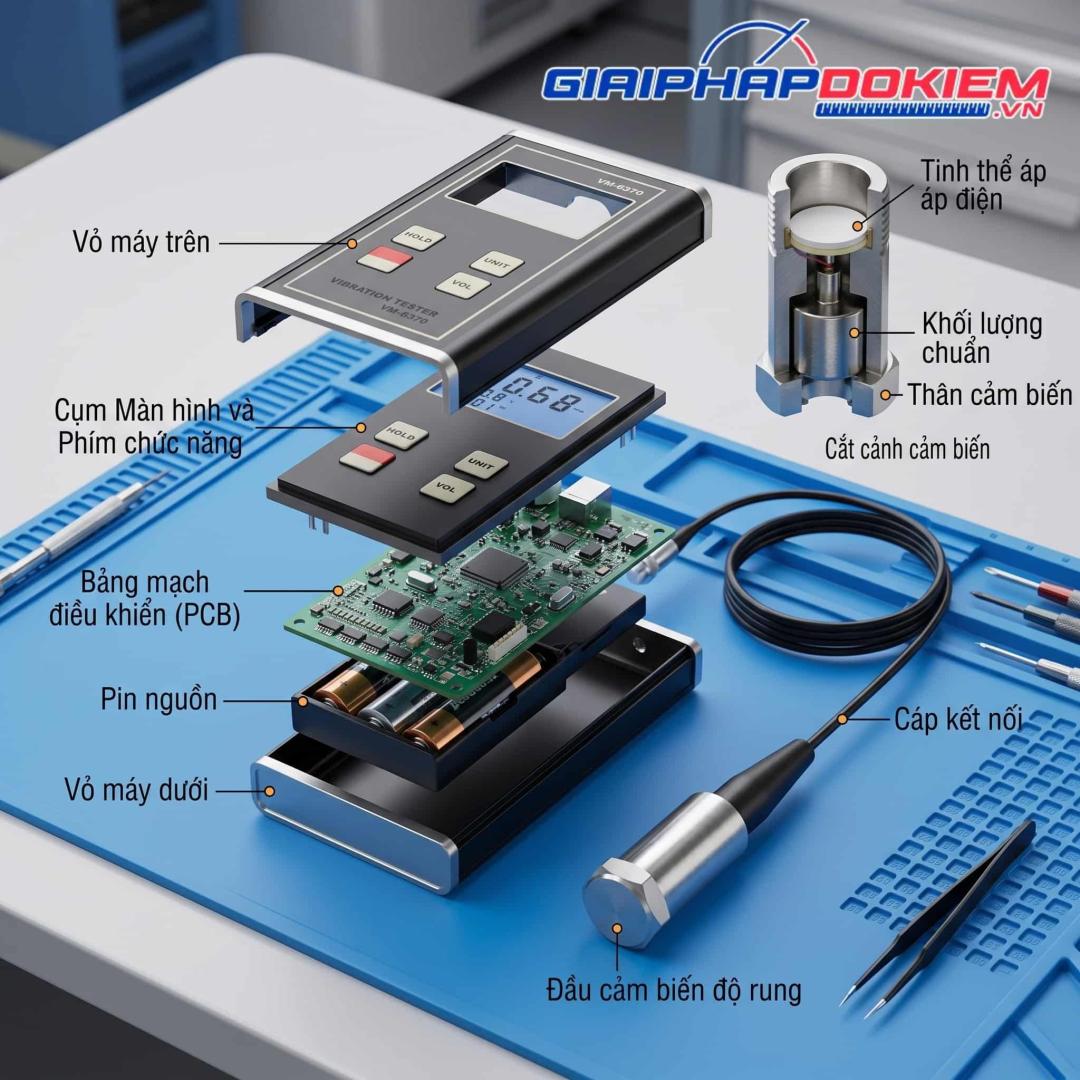

Cấu tạo cơ bản

Một thiết bị đo rung tiêu chuẩn bao gồm các thành phần chính:

• Cảm biến rung: Đây là bộ phận quan trọng nhất của máy đo độ rung, tiếp xúc trực tiếp với bề mặt máy móc cần kiểm tra để thu thập tín hiệu cơ học.
• Bộ khuếch đại tín hiệu: Tín hiệu cơ học thu thập được thường rất nhỏ, vì thông qua nhiều bộ phận, chi tiết máy mới đến cảm biến của máy. Vì thế, bộ phận này có chức năng khuếch đại tín hiệu ban đầu để thuận tiện trong quá trình xử lý.
• Bộ chuyển đổi A/D: Dùng để chuyển đổi tín hiệu điện thành dữ liệu kỹ thuật số.
• Bộ vi xử lý (CPU): Là vi mạch tích hợp nhiều nhiệm vụ khác nhau như phân tích dữ liệu số, tính toán (giá trị RMS, Peak, Peak-to-Peak) và thực hiện biến đổi Fourier nhanh (FFT) nếu có.
• Màn hình hiển thị & Bàn phím: Đây là những bộ phận giao tiếp trực tiếp giữa người dùng và thiết bị, để thực hiện các thao tác đo lường và hiển thị kết quả đo chính xác. Thông thường, máy đo độ rung được thiết kế nhỏ gọn, cầm tay, tiện lợi trong quá trình sử dụng.

Nguyên lý hoạt động

Nguyên lý hoạt động của máy đo độ rung là dựa trên hiệu ứng áp điện. Nghĩa là, bên trong bộ phận cảm biến của thiết bị này được lắp đặt một tinh thể áp điện và một khối lượng chuẩn. Khi có rung động, lực quán tính từ khối lượng chuẩn sẽ tác dụng một lực nén lên tinh thể áp điện.

Dựa trên đặc tính vật lý, tinh thể này sẽ sinh ra một điện tích tỷ lệ thuận với lực tác dụng và được truyền trực tiếp đến bộ xử lý trung tâm. Kết hợp với các thuật toán thông minh được lập trình sẵn trong bộ vi xử lý, máy đo độ rung sẽ tiến hành bóc tách, phân tích, tính toán và đưa ra chính xác giá trị độ rung thực tế. Cuối cùng, hiển thị trực tiếp kết quả lên mà hình LCD hoặc OLED.

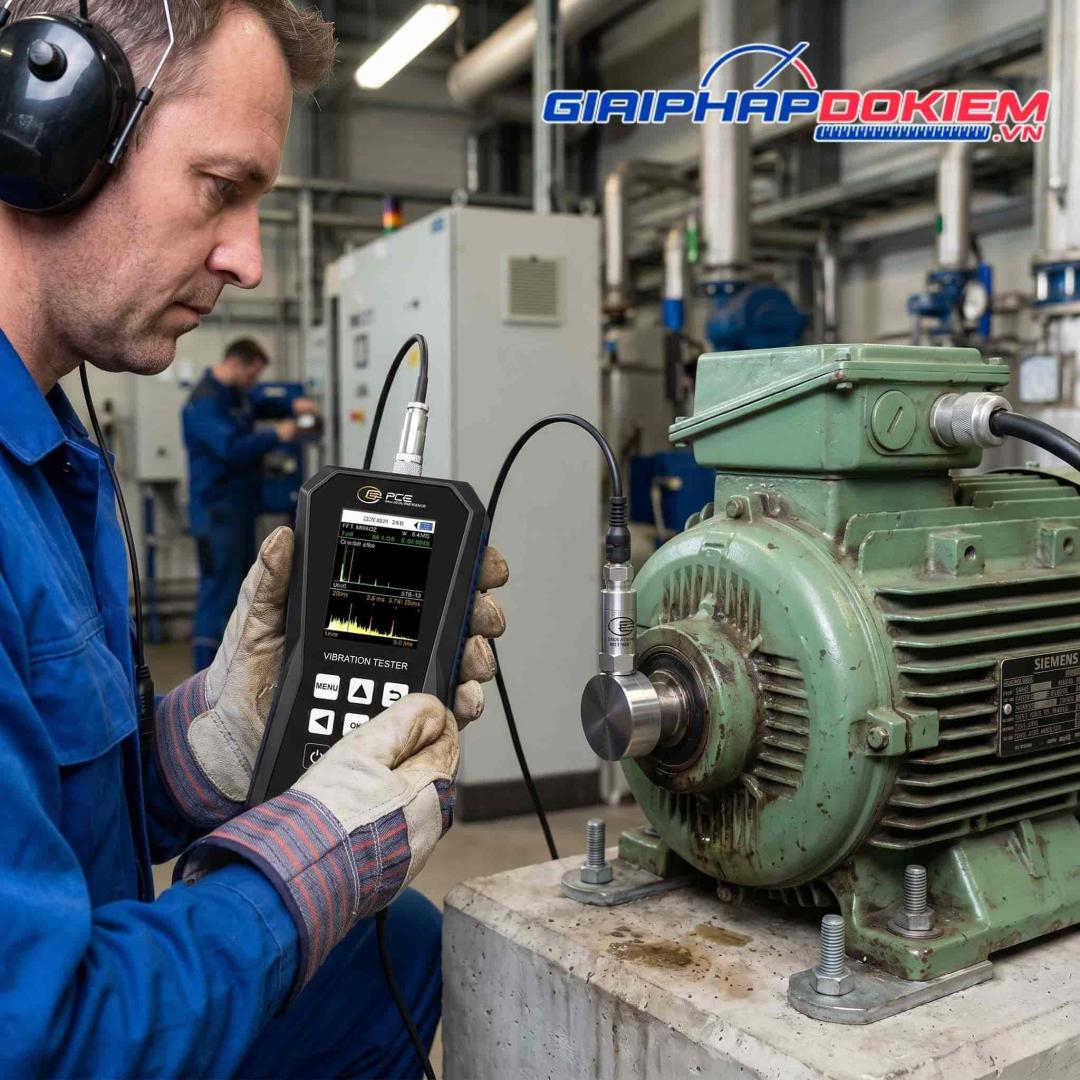

Vì Sao Doanh Nghiệp Cần Máy Đo Độ Rung?

Việc mua sắm máy đo độ rung không chỉ đơn thuần là đầu tư vào công cụ làm việc, mà còn là chiến lược quản trị rủi ro và tối ưu hóa lợi nhuận cho nhà máy. Cụ thể, dưới đây là các lý do cốt lõi doanh nghiệp nên đầu tư thiết bị đo độ rung:

1. Chuyển đổi sang bảo trì dự đoán: Thay vì để máy móc, thiết bị hỏng hoàn toàn mới sửa tốn kém chi phí (thay thế + nhân công), việc kiểm tra độ rung định kỳ bằng máy đo độ rung cầm tay, giúp các kỹ sư có thể biết chính xác thiết bị nào sắp hỏng và hỏng ở bộ phận nào. Từ đó, lên kế hoạch bảo trì, bảo dưỡng tối ưu, khắc phục triệt để tình trạng rung lắc mà không ảnh hưởng đến quá trình sản xuất.
2. Chẩn đoán chính xác các lỗi cơ khí phổ biến: Máy đo độ rung được ví như “máy siêu âm” cơ khí chính xác có thể phát hiện ra các dấu hiệu bất thường như mất cân bằng động, lệch trục, hư hỏng vòng bi, ổ bi, lỗi hộp số, gãy răng bánh răng,…
3. Giảm thiểu thời gian chết và tiết kiệm chi phí: Khi vòng bi bị hỏng, máy móc sẽ dừng hoạt động, kéo theo hoạt động sản xuất bị đình trệ, gây thiệt hại hàng trăm triệu đồng. Việc phát hiện sớm lỗi vòng bi và thay thế kịp thời trước khi máy dừng hẳn chỉ mất vài trăm hoặc vài triệu đồng, mà còn giúp máy móc hoạt động vượt trội trở lại như lúc ban đầu.

Các Loại Máy Đo Độ Rung Phổ Biến Hiện Nay

Hiện nay trên thị trường máy đo độ rung có rất nhiều sản phẩm, model khác nhau để đáp ứng mọi nhu cầu sử dụng (quy mô, ngân sách và yêu cầu kỹ thuật). Tuy nhiên, chúng được chia thành ba nhóm chính sau đây:

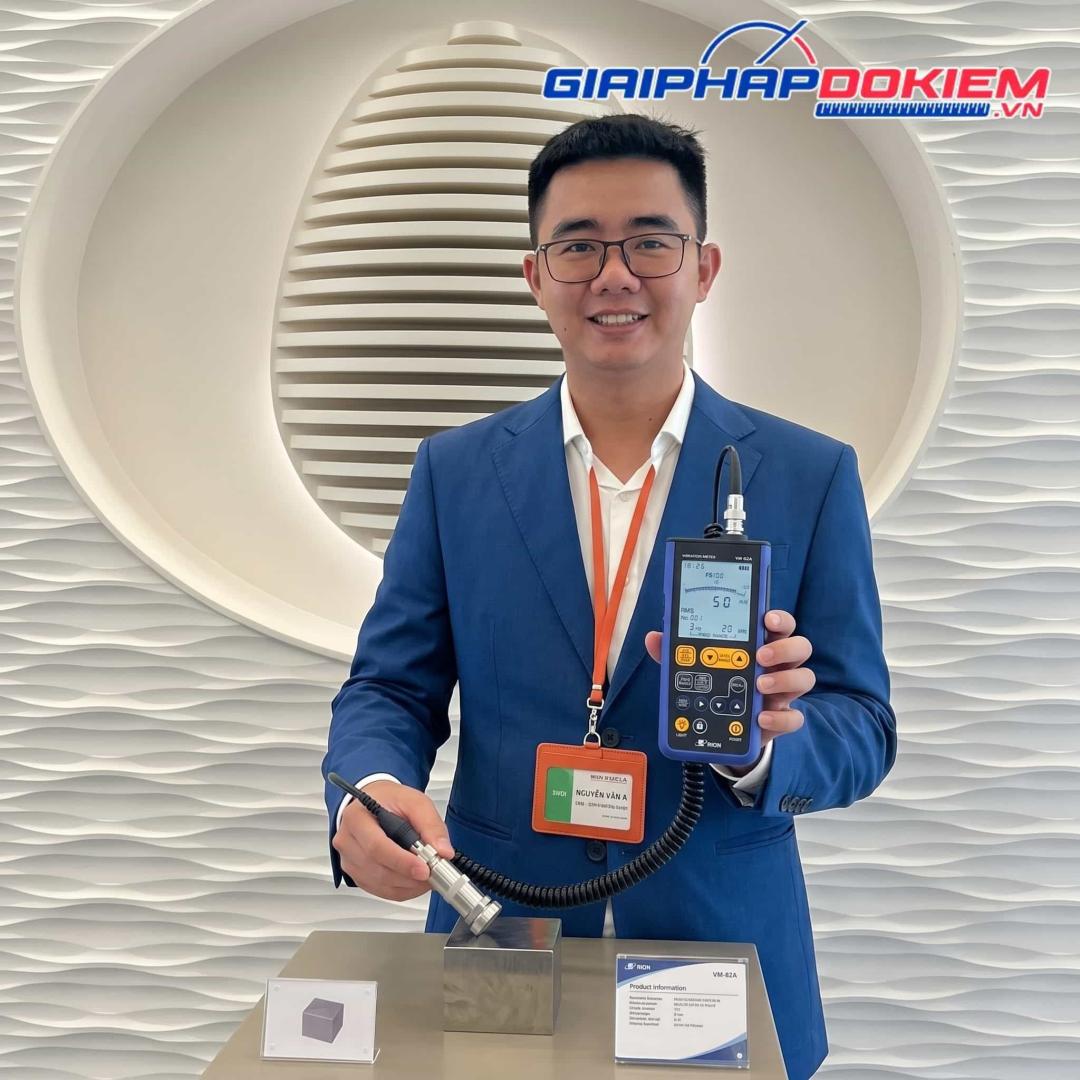

Máy đo độ rung cầm tay

Đây là dòng máy đo độ rung có thiết kế nhỏ gọn, dạng bút hoặc máy bộ đàm, rất tiện lợi để mang theo bên người. Máy thường có chức năng chính là đo giá trị rung động tổng thể, để đánh giá nhanh tình trạng thiết bị theo tiêu chuẩn ISO.

Máy đo độ rung cầm tay đặc biệt phù hợp với các thợ bảo trì cơ bản, nhân viên vận hành đi tuần tra hiện trường để kiểm tra nhanh các động cơ, quạt, bơm cỡ nhỏ và vừa. Thiết bị này giúp người dùng trả lời được các câu trả hỏi: Máy đang bình thường, cảnh báo hay mức nguy hiểm?

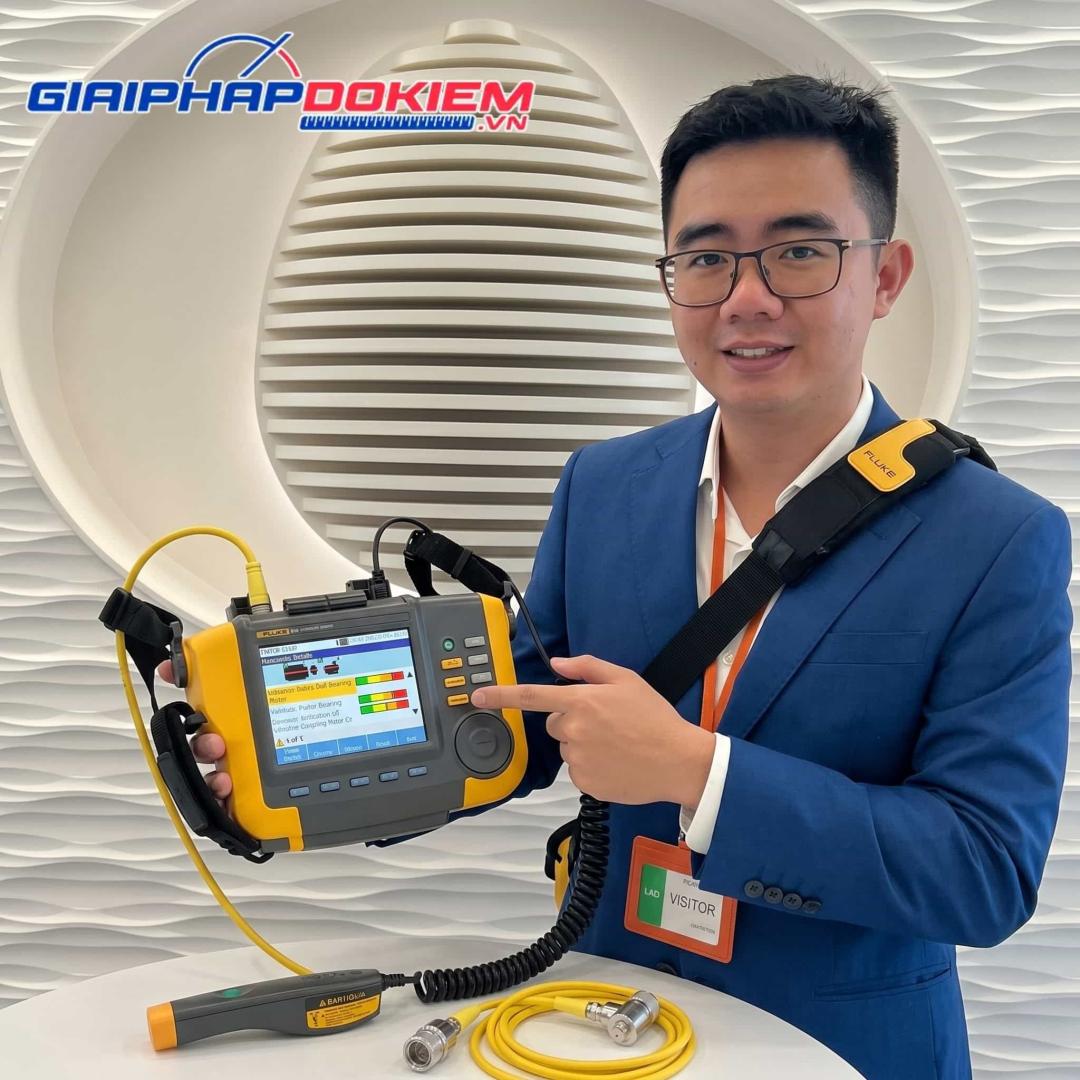

Máy phân tích rung động chuyên sâu

Để mở rộng chức năng máy đo rung, các thiết bị phân tích rung động được trang bị bộ vi xử lý mạnh mẽ, để thực hiện chức năng phân tích phổ tần số và phân tích dạng sóng theo thời gian.

Ngoài ra, dòng máy đo độ rung này còn được cấu tạo nhiều cảm biến (2 kênh, 4 kênh), nhằm giúp xác định chính xác nguyên nhân gốc rễ của sự cố trên các thiết bị, máy móc phức tạp. Máy sẽ cho bạn biết chính xác rung động cao do lệch trục hay do rỗ rãnh lăn vòng bi. Vì thế, đây là thiết bị không thể thiếu cho các nhà máy công nghiệp nặng.

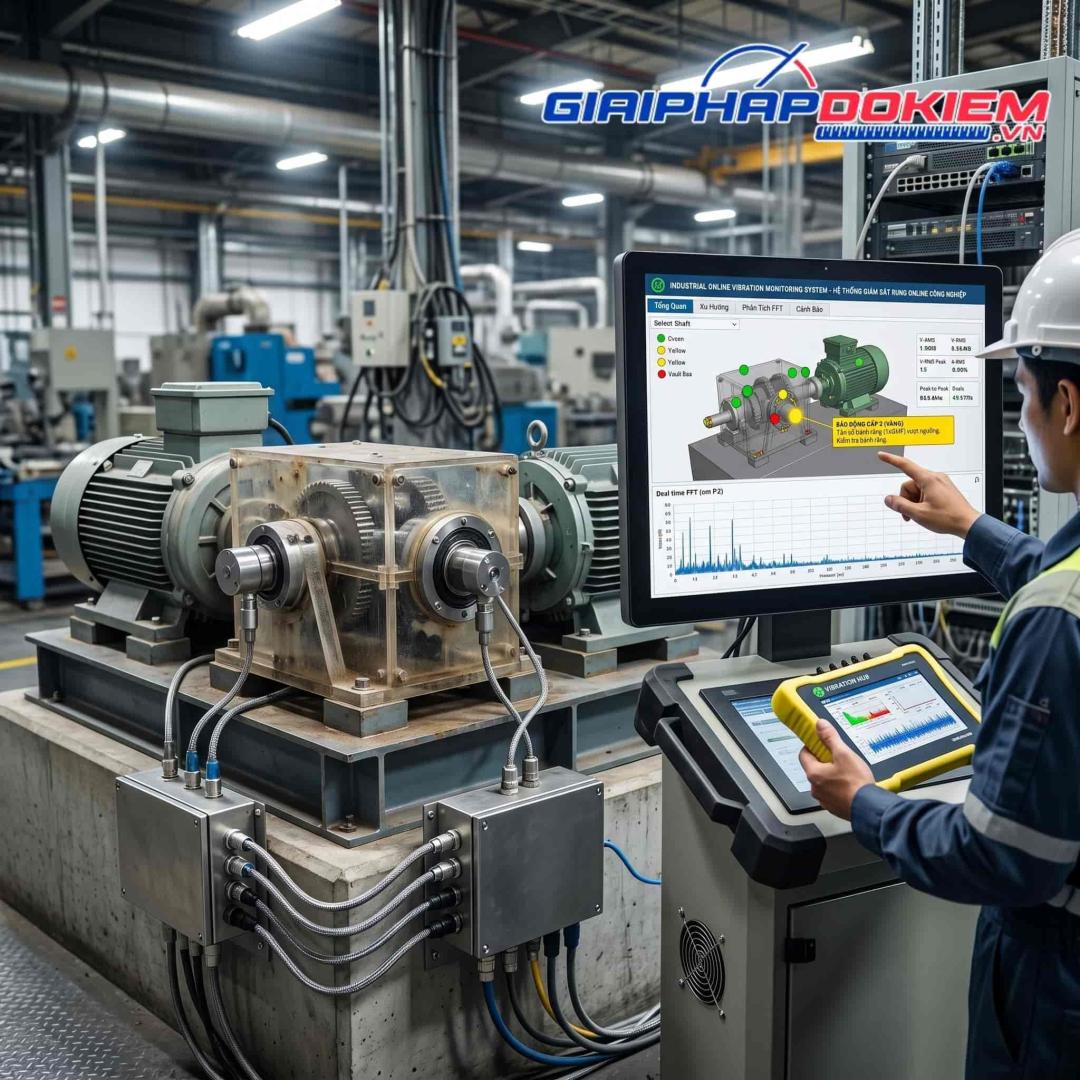

Hệ thống giám sát rung online

Đối với các dây chuyền sản xuất hàng hoạt, không được phép dừng hoặc khó tiếp cận, hệ thống giám sát online được phát minh để mang đến giải pháp tối ưu.

Hệ thống cảm biến được gắn cố định trên thiết bị và truyền dữ liệu liên tục 24/7 về phòng điều khiển trung tâm qua mạng có dây hoặc không dây (IoT). Trong khi đó, hệ thống phần mềm chuyên dụng đi kèm sẽ liên tục so sánh dữ liệu với các ngưỡng báo động đã được lập trình trước, để tự động gửi cảnh báo qua email/SMS hoặc kích hoạt cơ chế tự động dừng máy khi độ rung vượt ngưỡng nguy hiểm.

Bảng So Sánh Các Thương Hiệu Máy Đo Độ Rung Phổ Biến Nhất Hiện Nay

Như đã giới thiệu, trên thị trường có rất nhiều model, máy đo độ rung đến từ các thương hiệu khác nhau trên toàn Thế Giới. Vậy làm như thế để sở hữu được thiết bị đáp ứng đầy đủ nhu cầu sử dụng và tối ưu chi phí sản xuất? Đây là mối quan tâm hàng đầu của hầu hết các chủ doanh nghiệp. Dưới đây là bảng đánh giá chi tiết, khách quan các thương hiệu máy đo độ rung hàng đầu Thế Giới được đông đảo người dùng và kỹ sư Việt tin dùng:

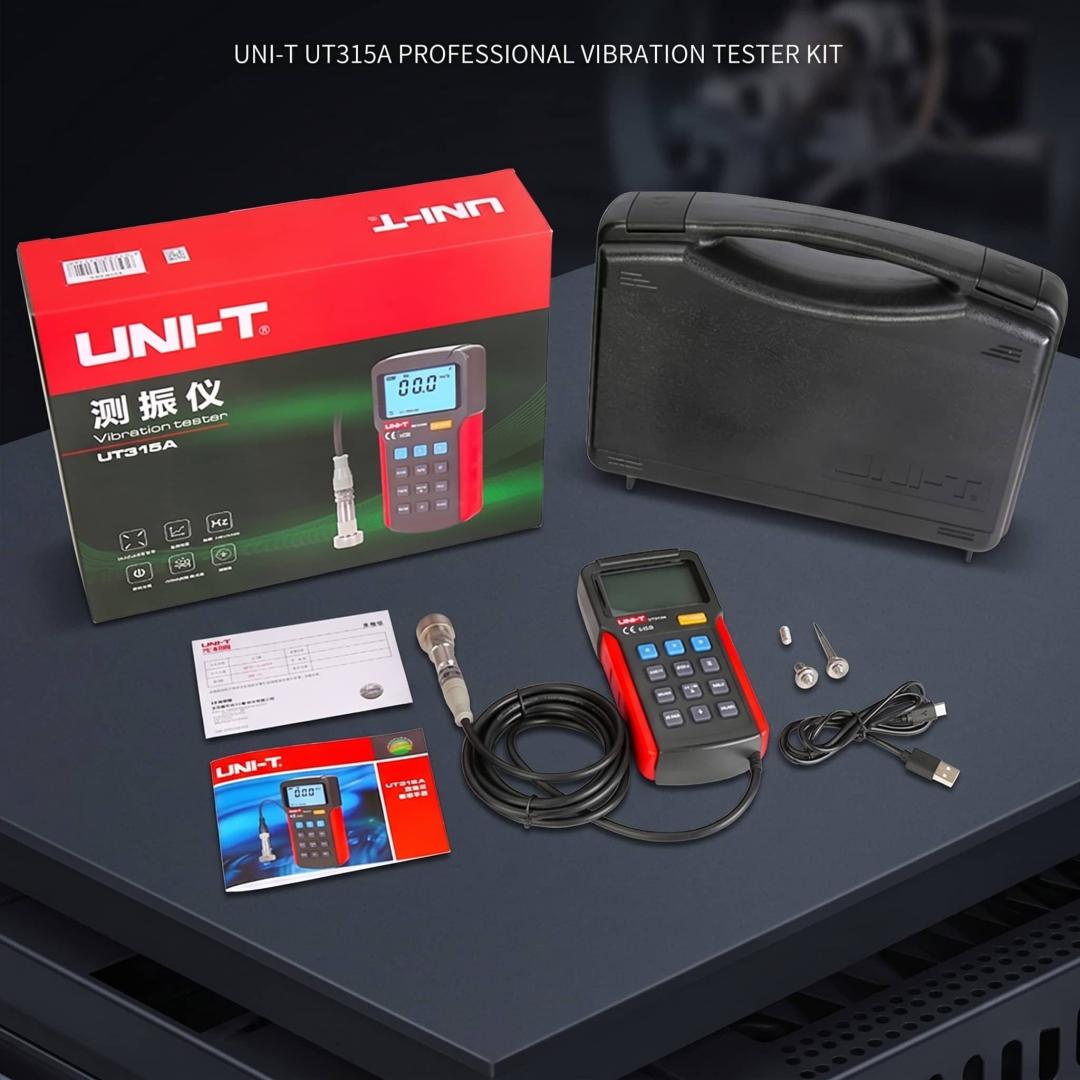

Các Thông Số Quan Trọng Khi Chọn Máy Đo Độ Rung

Việc đọc hiểu bảng thông số kỹ thuật của máy đo độ rung là kỹ năng quan trọng, không chỉ giúp bạn lựa chọn được sản phẩm phù hợp, mà còn biết cách vận hành chuẩn xác, tối ưu, đem lại lợi ích to lớn cho doanh nghiệp.

Dải tần số đo

Dải tần số đo của máy đo độ rung là thông số quan trọng nhất, quyết định trực tiếp máy có thể “nghe” được những sự cố gì. Trên thực tế, dải tần số đo từ 10 Hz đến 1 kHz là lý tưởng để đo vận tốc, phát hiện các lỗi cơ bản như mất cân bằng, lệch trục. Tuy nhiên, để chẩn đoán sớm lỗi vòng bi, bạn cần thiết bị hỗ trợ dải tần số cao hơn (lên đến 10 kHz hoặc 20 kHz) có thể đo gia tốc một cách chính xác và đầy đủ.

Độ chính xác

Độ chính xác của máy đo độ rung thường được các nhà sản xuất niêm yết dưới dạng phần trăm sai số (ví dụ: ± 5% + 2 digits). Mức sai số càng nhỏ, kết quả đo càng đáng tin cậy. Đối với các công tác nghiệm thu công trình xây dựng nhà xưởng, lắp ráp khung kèo thép hay cân chỉnh máy công cụ CNC,… độ chính xác là yếu tố mang tính quyết định trực tiếp đến chất lượng và độ bền của từng hạng mục.

Kiểu hiển thị dữ liệu

Màn hình máy đo độ rung cần hiển thị rõ ràng trong các điều kiện thiếu sáng tại xưởng. Các dòng máy hiện đại sử dụng màn hình màu OLED hoặc LCD có đèn nền. Với máy phân tích, độ phân giải màn hình phải đủ lớn để hiển thị chi tiết các đỉnh phổ trên đồ thị FFT.

Khả năng lưu dữ liệu

Đối với các buổi bảo trì, bảo dưỡng hệ thống máy móc, thiết bị, kỹ sư có thể phải đo hàng trăm điểm trên hàng chục máy móc khác nhau. Do đó, máy đo độ rung cũng cần sở hữu bộ nhớ trong lớn hoặc hỗ trợ thẻ nhớ SD để thuận tiện trong quá trình làm việc. Bên cạnh đó, khả năng xuất dữ liệu qua cổng USB hoặc truyền không dây (Bluetooth/Wi-Fi) sang máy tính để làm báo cáo sẽ tiết kiệm rất nhiều thời gian làm việc hành chính.

Chuẩn đánh giá rung động

Đây là tính năng cực kỳ hữu ích trong bối cảnh tiêu chuẩn hóa thiết bị đo lường. Thay vì, người dùng phải ghi chép số liệu và mở sách tra cứu, máy đo độ dày được tích hợp sẵn các tiêu chuẩn quốc tế (ISO 10816) để đảm bảo kết quả chính xác nhất.

Đồng thời, các model hiện đại còn có chức năng đối chiếu với tiêu chuẩn hiện hành để đánh giá kết quả đo độ rung: Xanh (Tốt) – Vàng (Cảnh báo) – Đỏ (Nguy hiểm). Tính năng này rất hữu ích trong quá trình làm việc, đặc biệt là những người không chuyên vẫn có thể đưa ra quyết định nhanh chóng.

Hướng Dẫn Cách Sử Dụng Máy Đo Độ Rung Chuẩn Kỹ Thuật

Quá trình vận hành máy đo độ rung đạt chuẩn kỹ thuật sẽ bao gồm 4 bước cơ bản dưới đây:

• Bước 1 – Chuẩn bị đo: Vị trí đo độ rung cũng rất quan trọng, vì thế nên chọn những vị trí tối ưu nhất, gần động cơ hoặc vòng bi để thu thập kết quả chính xác nhất. Ngoài ra, cần lưu ý nếu bề mặt quá gồ ghề hoặc không sạch sẽ (bụi bẩn, dầu mỡ dày) cũng sẽ làm tiêu hao tín hiệu tần số cao, gây sai số nghiêm trọng.
• Bước 2 – Lựa chọn và gắn cảm biến: Dựa trên phán đoán hư hỏng, cũng như điều kiện thực tế để chọn phương pháp đo độ rung phù hợp nhất, bao gồm:
  • Dùng đầu nhọn: Phù hợp với yêu cầu đo nhanh, đo rung động tần số thấp (dưới 1000 Hz).
  • Đế nam châm từ tính: Đây là thiết bị đo độ rung công nghiệp phổ biến nhất hiện nay, đáp ứng tốt các yêu cầu đo rung động trong dải tần số từ trung bình đến cao. Lưu ý, khi đo cần đặt nam châm từ từ và cẩn thận lên bề mặt, tránh để lực hút làm nam châm va đập mạnh gây hỏng tinh thể áp điện bên trong cảm biến.
  • Gắn bằng keo hoặc bulong: Thường thấy ở các hệ thống giám sát online hoặc ứng dụng đo tần số cực cao.
• Bước 3 – Thiết lập và tiến hành đo: Khởi động máy và cài đặt các thông số cần đo thích hợp bao gồm: vận tốc, gia tốc và độ dịch chuyển. Sau đó, nhấn nút đi và đợi khoảng vài giây để giá trị hiển thị trên màn hình ổn định. Mẹo hữu ích là mỗi điểm nên đo dọc trục, ngang trục và thẳng đứng, để thấy được bức tranh toàn cảnh về rung động.
• Bước 4 – Phân tích kết quả và lưu trữ: Không quên nhất nút lưu giá trị đo vào bộ nhớ. So sánh trực tiếp hoặc sử dụng phần mềm chuyên dụng (nếu có) để phân tích, đánh giá mức độ rung động tại thời điểm đo với trước đó hoặc theo tiêu chuẩn quy định. Sau khi sử dụng xong, cần vệ sinh máy đo độ rung sạch sẽ trước khi bảo quản đúng cách, ở nơi khô ráo, thoáng mát.

Địa Chỉ Bán Máy Đo Độ Rung Chính Hãng Uy Tín

Việc mua sắm thiết bị đo lường công nghiệp đòi hỏi phải đảm bảo tuyệt đối về nguồn gốc xuất xứ và dịch vụ hậu mãi. Chính vì thế, để sở hữu được máy đo độ rung chính hãng, bạn nên lựa chọn địa chỉ uy tín và có sự tư vấn từ các chuyên gia. Tại Việt Nam, công ty Cổ Phần Giải Pháp Đo Kiểm (MTS), tự hào đơn vị phân phối thiết bị hàng đầu và là đối tác đáng tin cậy của các khu công nghiệp, nhà máy sản xuất, chế biến hay thi công.

Tại đây, quý khách hàng sẽ được thỏa sức lựa chọn các dòng máy đo độ rung chính hãng đến từ các thương hiệu hàng đầu trên Thế Giới. Từ thiết bị phổ thông đến cao cấp với mức giá vô cùng phải chăng, cùng chế độ bảo hành theo đúng quy định của nhà sản xuất, đảm bảo đáp ứng mọi nhu cầu của khách hàng. Ngoài ra, quý khách hàng sẽ được tư vấn và hỗ trợ kỹ thuật tận tình 24/7 bởi đội ngũ nhân viên, kỹ sư và chuyên gia giàu kinh nghiệm.

Câu Hỏi Thường Gặp (FAQ)

Máy đo độ rung giá bao nhiêu?

Như đã đề cập, mức giá của máy đo độ rung phụ thuộc trực tiếp vào chức năng và thương hiệu sản xuất. Thông thường, các thiết bị đo kiểm tổng thể tầm trung đến từ châu Âu, Mỹ, Nhật Bản có giá từ 5.000.000 VNĐ đến 50.000.000 VNĐ. Đối với các hệ thống máy phân tích rung động đa kênh chuyên sâu mức giá có thể lên tới vài trăm triệu đồng.

Máy đo rung nào tốt nhất?

Không có một chiếc máy đo độ rung “tốt nhất” cho mọi nhu cầu đo lường khác nhau, mà chỉ có thiết bị phù hợp nhất với ứng dụng đo độ rung cụ thể. Hiện nay trên thị trường, các thiết bị của các thương nổi tiếng như PCE, Uni-T, Dytran và Rion là những thiết bị được ưa chuộng phổ biến nhất trên thị trường với đầy đủ chức năng và độ tin cậy đã được kiểm chứng.

Có nên mua máy đo rung giá rẻ?

Hoàn toàn có thể. Máy đo độ rung giá rẻ thường chỉ có chức năng đo độ rung tổng thể, phù hợp với ứng dụng kiểm tra máy móc, thiết bị có bị rung hay không. Tuy nhiên, trong trường hợp yêu cầu kiểm tra chuyên sâu hơn, với độ chính xác cao hơn bắt buộc phải lựa chọn các sản phẩm thuộc phân khúc trung – cao cấp.

Bao lâu nên kiểm tra rung động máy móc?

Tần suất kiểm tra rung động máy móc thường được diễn ra định kỳ hoặc khi có dấu hiệu rung động bất thường. Tuy nhiên, với các hệ thống giám sát định kỳ hoặc thiết bị đo độ rung cầm tay bạn có thể thuận tiện đo lường hàng ngày để giám sát thiết bị chặt chẽ.

Máy đo độ rung có đo được motor không?

Có. Không chỉ đo độ rung động cơ (motor), máy đo độ rung còn có thể được vòng bi, bạc đạn, hộp số, máy bơm, quạt, trục máy, khớp nối,…

Việc trang bị máy đo độ rung chuyên nghiệp và áp dụng phương pháp đo chuẩn xác, là “chìa khóa” quan trọng để giúp doanh nghiệp nâng cao hiệu quả sản xuất, giảm chi phí nhờ ngăn ngừa các sự cố, hư hỏng xảy ra. Nếu bạn muốn nhanh chóng sở hữu máy đo độ rung phù hợp, hãy liên hệ ngay với Giải Pháp Đo Kiểm để được tư vấn và giải đáp thắc mắc chi tiết, tận tâm.
