Hướng Dẫn Cách Đo Điện Trở Bằng Đồng Hồ Vạn Năng Đơn Giản Và Hiệu Quả

Hiện nay, đồng hồ vạn năng không chỉ là thiết bị đo lường điện chính xác, đáng tin cậy, mà còn trở thành công cụ hỗ trợ đắc lực của các kỹ sư và thợ điện trên toàn Thế Giới. Trong đó, cách đo điện trở bằng đồng hồ vạn năng là một trong những phép đo quan trọng hàng đầu, giúp người dùng có thể đánh giá chuẩn xác tình trạng hoạt động của các thiết bị và hệ thống điện. Chính vì vậy, hôm nay Giải Pháp Đo Kiểm sẽ hướng dẫn cho bạn cách thực hiện phép đo này chuẩn xác và hiệu quả nhất.

Điện Trở Là Gì? Vì Sao Cần Đo Điện Trở?

Trước tiên đi vào tìm hiểu trực tiếp cách đo điện trở bằng đồng hồ vạn năng chuẩn xác nhất, hãy cùng Giải Pháp Đo Kiểm khám phá điện trở là gì và vì sao cần phải kiểm tra điện trở. Điều này cũng sẽ giúp bạn hiểu rõ hơn về nguyên lý vận hành của dòng điện, từ đó góp phần hình thành thói quen sử dụng điện đúng cách, an toàn.

Điện trở được định nghĩa là một loại linh kiện điện tử thụ động, về mặt vật lý học nó được ký hiệu là (R) và được đo bằng đơn vị Ohm (Ω). Điện trở của dòng điện có công dụng cản trở dòng điện chạy qua dây dẫn trong mạch điện. Nói cách khác, điện trở đặc trưng cho khả năng cản trở dòng điện trong mạch. Dựa vào đặc điểm này, các linh kiện điện trở thường được dùng để điều chỉnh cường độ dòng điện trong các mạch điện tử, từ đó phân chia điện áp, điều chỉnh mức độ tín hiệu, và bảo vệ các linh kiện trong mạch hoạt động ổn định.

Chính vì vậy, việc kiểm tra điện trở thường xuyên, định kỳ sẽ giúp phát điều chỉnh cường độ dòng điện phù hợp với thiết bị hay tải điện hiện có. Ngoài ra, việc kiểm tra điện trở còn mang đến nhiều lợi ích cấp thiết khác như:

• Tránh tình trạng dòng điện quá tải, dẫn đến hư hỏng thiết bị, hệ thống điện, nghiêm trọng có thể gây mất an toàn cho con người.
• Góp phần tạo ra các hiệu ứng cần thiết như phân chia điện áp, điều chỉnh tín hiệu, tạo nhiệt năng đối với các thiết bị chuyên dụng như máy sưởi, bàn ủi,…
• Kiểm tra các linh kiện điện tử trong mạch điện có hoạt động tốt hay không, từ đó phát hiện cơ các nguy cơ hư hỏng, cháy nổ.
• Nâng có độ chính xác và an toàn cho các công việc liên quan đến sửa chữa và bảo trì thiết bị điện nhanh chóng, hiệu quả.

Tóm lại, việc đo điện trở là một công việc thiết yếu để đảm bảo duy trì hiệu suất hoạt động ổn định của mạch điện và phòng tránh các sự cố, thất thoát điện. Bên cạnh đó, hiện nay có rất nhiều cách và thiết bị cung cấp chức năng đo điện trở, tuy nhiên phương pháp đo điện trở bằng đồng hồ vạn năng được phần lớn các kỹ sư và chuyên gia đánh giá cao về độ chính xác cũng như sự tiện lợi mà thiết bị này mang lại. Để hiểu rõ hơn về cách đo điện trở bằng đồng hồ vạn năng hãy cùng tìm hiểu chi tiết dưới đây:

Giới Thiệu Về Đồng Hồ Vạn Năng Và Chức Năng Đo Điện Trở

Để có thể sử dụng đồng hồ vạn năng đo điện trở chính xác, đảm bảo an toàn, đầu tiên bạn cần sở hữu một chiếc đồng hồ vạn năng chất lượng và hiểu rõ về chức năng đo điện trở của thiết bị này. Tên gọi của đồng hồ vạn năng đã miêu tả đầy đủ công dụng của nó, là một thiết bị đo điện đa năng bao gồm điện áp, dòng điện và điện trở ở nhiều phạm vi khác nhau, từ vài chục ampe đến hàng ngàn ampe.

Trên thị trường đồng hồ vạn năng gồm có hai loại phổ biến là đồng hồ vạn năng kim (chỉ thị kim) và đồng hồ vạn năng số (hiển thị điện tử). Chúng được cấu tạo từ các bộ phận chính sau đây: đầu cắm que đo, màn hình hiển thị, núm vặn chọn thang đo, mạch đo, bộ phận bảo vệ, và nguồn điện cung cấp. Để đảm bảo các thành phần phối hợp hoạt động nhịp nhàng, mang lại kết quả đo chính xác, đồng hồ vạn năng sử nguyên lý cảm ứng điện từ (đồng hồ kim) hoặc bộ vi xử lý (đồng hồ số).

Đối với chức năng đo điện trở, đồng hồ vạn năng sẽ sử dụng thang đo Ω và dòng điện nhỏ chạy qua linh kiện, để đo mức độ cản trở dòng điện thực tế, sau đó hiển thị kết quả trên màn hình. Thông qua dữ liệu thu thập được sẽ giúp người dùng xác định chính xác giá trị điện trở của linh kiện, cần thiết trong các quá trình sửa chữa và kiểm tra điện – điện tử.

Chuẩn Bị Trước Khi Đo Điện Trở

Việc chuẩn bị kỹ lưỡng trước khi tiến hành đo điện trở bằng đồng hồ vạn năng là bước tối quan trọng để đảm bảo an toàn và đem đến kết quả đo chính xác nhất. Dưới đây là 3 yếu tố bắt buộc bạn cần nắm rõ trước khi sử dụng đồng hồ vạn năng.

1. Các thiết bị cần thiết

Để đo được giá trị điện trở bằng đồng hồ vạn năng, bạn cần chuẩn bị tối thiểu hai thiết bị là đồng hồ vạn năng và thiết bị cần kiểm tra điện trở.

• Đối với đồng hồ vạn năng: Chọn 1 trong 2 loại đồng hồ vạn năng phù hợp với yêu cầu công việc. Trong đó:
  • Đồng hồ số (DMM): Ưu điểm dễ đọc, ít sai số, thích hợp với mọi yêu cầu đo điện trở, kể cả người mới bắt đầu.
  • Đồng hồ kim (VOM): Tối ưu cho các ứng dụng yêu cầu quan sát sự thay đổi của giá trị điện trở. Tuy nhiên, mẫu đồng hồ vạn năng này đòi hỏi người dùng phải có kỹ năng cân chỉnh và đọc kết quả dựa trên thang đo phức tạp.
• Linh kiện điện trở cần kiểm tra: Mỗi điện trở cần có giá trị khác nhau, chính vì thế để đảm bảo kết quả đo chính xác và nhanh chóng, bạn cần xác định giá trị danh định của điện trở đó trước khi đo.

2. Quy tắc an toàn cơ bản

Vì nguyên lý đo điện trở của đồng hồ vạn năng là sử dụng chính nguồn điện nhỏ của đồng hồ vạn năng, chính vì vậy để đảm bảo an toàn bạn cần ngắt kết nối điện với linh kiện cần đo. Cụ thể, dưới đây là các công việc an toàn cần thực hiện:

• Tắt nguồn điện: Trước hết cần ngắt nguồn điện hoàn toàn ra khỏi mạch điện/linh kiện điện trở cần đo. Sau đó, xả hết điện tích dư (nếu có) bên trọng điện trở trước khi tiến hành đo.
• Tránh chạm tay vào que đo và vật liệu dẫn điện: Điều này giúp bảo vệ an toàn cho người thực hiện và kết quả không bị sai lệch, vì cơ thể người cũng mang điện trở.

3. Nhận biết chức năng đo điện trở trên đồng hồ vạn năng

Tiếp theo, bạn cần lựa chọn đúng chức năng đo điện trở trên đồng hồ vạn năng dựa trên các dấu hiệu sau đây:

• Xoay núm chọn thang đo của đồng hồ vạn năng đến đúng ký hiệu Ω (Ohm) trên được in sẵn.
• Bên cạnh đó, đồng hồ vạn năng thường cung cấp nhiều thang đo điện trở khác nhau (ví dụ 200Ω, 2kΩ, 20kΩ, 2MΩ, 20MΩ,…). Hãy chọn thang đo lớn hơn hạn mức tối đa của điện trở cần đo, nếu không thể xác định được, hãy bắt đầu với thang đó cao nhất và giảm dần trong suốt quá trình thực hiện cho đến khi thấy kết quả đo ổn định và chi tiết nhất.
• Lưu ý, một số dòng đồng hồ vạn năng điện tử hiện đại được trang bị sẵn chức năng tự động chọn thang đo phù hợp, vì thế bạn có thể bỏ qua bước chọn thang đo này.

Đọc thêm: Ý Nghĩa Các Ký Hiệu Trên Đồng Hồ Vạn Năng Số Và Kim

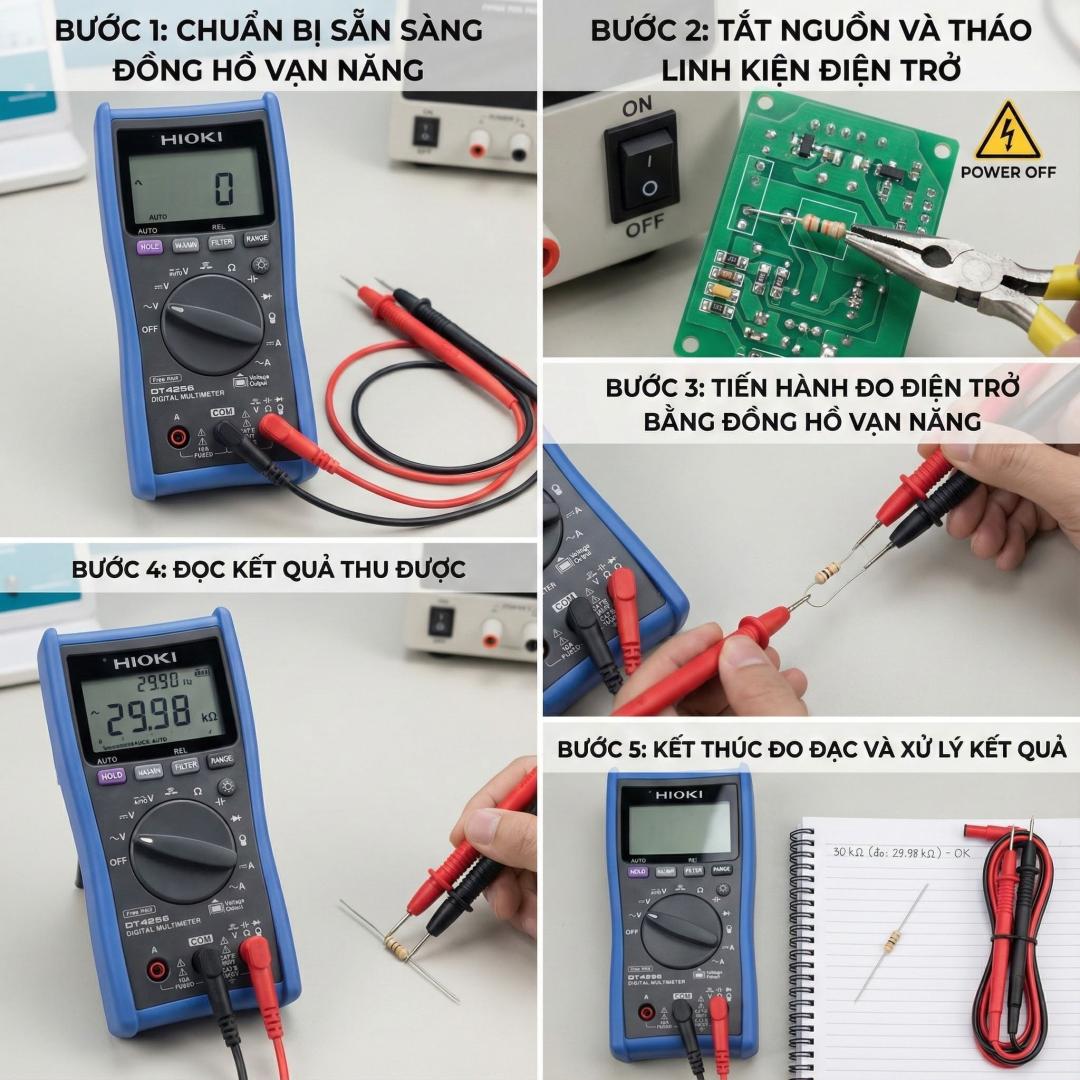

Quy Trình 5 Bước Cơ Bản Để Đo Điện Trở Bằng Đồng Hồ Vạn Năng Số

Dưới đây là các bước đo điện trở bằng đồng hồ vạn năng chuẩn xác, đơn giản và hiệu quả:

• Bước 1: Chuẩn bị sẵn sàng đồng hồ vạn năng
  • Bao gồm các công việc như kiểm tra pin đồng hồ vạn năng, chuẩn bị que đo, khởi động đồng hồ vạn năng và chọn thang đó điện trở như hướng dẫn ở trên.
• Bước 2: Tắt nguồn và tháo linh kiện điện trở cần đo trên thiết bị/mạch điện
  • Ngắt cầu dao tổng hoặc rút phích cắm điện của thiết điện đảm bảo mạch điện không còn nguồn điện. Sau đó lấy linh kiện điện tử ra khỏi mạch hoặc ngắt kết nối để đo điện trở chính xác hơn.
• Bước 3: Tiến hành đo điện trở bằng đồng hồ vạn năng
  • Cắm que đen vào cổng COM và que đỏ vào cổng V/Ω trên đồng hồ vạn năng.
  • Đặt hai đầu que đo chạm vào hai đầu điện trở cần đo.
• Bước 4: Đọc kết quả thu được
  • Đối với đồng hồ vạn năng số: Giá trị điện trở đo được sẽ được thể hiện dưới dạng chữ số trên màn hình LCD.
  • Đối với đồng hồ vạn năng kim: Kim chỉ thị sẽ di chuyển từ vạch gốc đến vạch thể hiện giá trị tương ứng trên vạch chia của đồng hồ.
• Bước 5: Kết thúc đo đạc và xử lý kết quả
  • Rút que đo ra khỏi đồng hồ, sau đó mới tắt hoàn toàn để tiết kiệm pin cho những lần sử dụng sau.
  • So sánh giá trị điện trở đo được với trị số điện trở định danh của nó đã công bố để đánh giá chính xác tình trạng của linh kiện.

Lưu Ý Khi Sử Dụng Đồng Hồ Vạn Năng Kim Đo Điện Trở

Khi đo điện trở bằng đồng hồ vạn năng có hai lưu ý quan trọng mà bạn cần quan tâm hàng đầu đó chính là độ chính xác và an toàn, bởi vì nếu thao tác sai kỹ thuật hoặc đọc sai kết quả sẽ dẫn đến nhiều hậu quả nghiêm trọng về sau mà chúng ta không thể lường trước trước. Chính vì vậy, trước khi chạm que đo vào điện trở bạn cần nắm những lưu ý quan trọng nhất sau đây:

1. Chọn thang đo và chỉnh 0 Ω
   • Cách đo điện trở bằng đồng hồ vạn năng luôn luôn sử dụng chế độ đo Ω và thang đo lớn hơn giá trị điện trở dự kiến. Có thể bắt đầu từ thang đo lớn nhất và giảm dần để đảm bảo kết quả đo chính xác và không ảnh hưởng đến đồng hồ. Điều này có thể áp dụng cho cả đồng hồ vạn năng số và kim.
   • Đối với đồng hồ vạn năng kim, trước khi đo cần thực hiện bước chập hai que đo với nhau rồi điều chỉnh kim đo về đúng vạch 0, để loại giá trị sai lệch.
2. Ngắt nguồn và tư thế đo đúng
   • Hãy đảm bảo rằng bên trong linh kiện điện trở không còn bất kỳ dòng điện nào đang hoạt động, để chắc chắn bạn nên tiến hành xả hết thụ điện bên trong điện trở trước khi bắt đầu đo.
   • Lưu ý, khi đo đạc các điện trở có giá trị lớn (trên 10kΩ), tuyệt đối không để tay chạm vào que đo ảnh hưởng đến kết quả đo chính xác và có thể gây giật điện.
3. Bảo đảm tiếp xúc và đọc kim chính xác
   • Khi đặt que đo vào hai đầu của điện trở cần đảm bảo que đo tiếp xúc tốt và không bị xê dịch dẫn đến ngắt kết nối trong quá trình đo. Trường hợp này rất thường xuyên gặp phải, dẫn đến kết quả đo không chính xác.
   • Ngoài ra, còn có một lỗi mà rất nhiều người dùng cũng hay gặp phải trong quá trình đo điện trở bằng đồng hồ vạn năng đó chính là không đối chiều với thang đo đã chọn. Giá trị đo điện trở cuối cùng sẽ được xác định bằng hệ số trên đồng hồ nhân với thang đo đã chọn.
4. Bảo vệ đồng hồ và an toàn cá nhân
   • Sau khi kết thúc quá trình đo điện trở bằng đồng hồ vạn năng, hãy rút que đo ra khỏi đồng hồ và vặn núm chọn về thang điện áp hoặc OFF (nếu có).
   • Sau đó mới bảo quản đồng hồ vạn năng đúng cách, ở nơi khô ráo và tuân thủ lịch hiệu chuẩn đồng hồ vạn năng định kỳ do nhà sản xuất đã công bố, giúp duy trì hiệu suất và tuổi thọ của thiết bị.

Có thể bạn quan tâm: Cách Đo Điện Trở Bằng Ampe Kìm An Toàn, Hiệu Quả

4 Mẹo Đảm Bảo Độ Chính Xác Và Xử Lý Lỗi Thường Gặp

Khi đo điện trở, đặc biệt là đối với các mạch điện phức tạp sẽ không tránh được việc mắc lỗi hoặc sự cố, dẫn đến kết quả đo không chính xác. Chính vì vậy, dựa trên kinh nghiệm nhiều năm trong lĩnh vực phân phối và đồng hành cùng khách hàng trong quá trình sử dụng đồng hồ vạn năng đo điện cho các ứng dụng và dự án khác nhau. Dưới đây là 4 mẹo quan trọng, đồng thời cũng là cách xử lý các lỗi cơ bản thường gặp, để đảm bảo kết quả đo điện trở bằng đồng hồ vạn năng luôn chính xác.

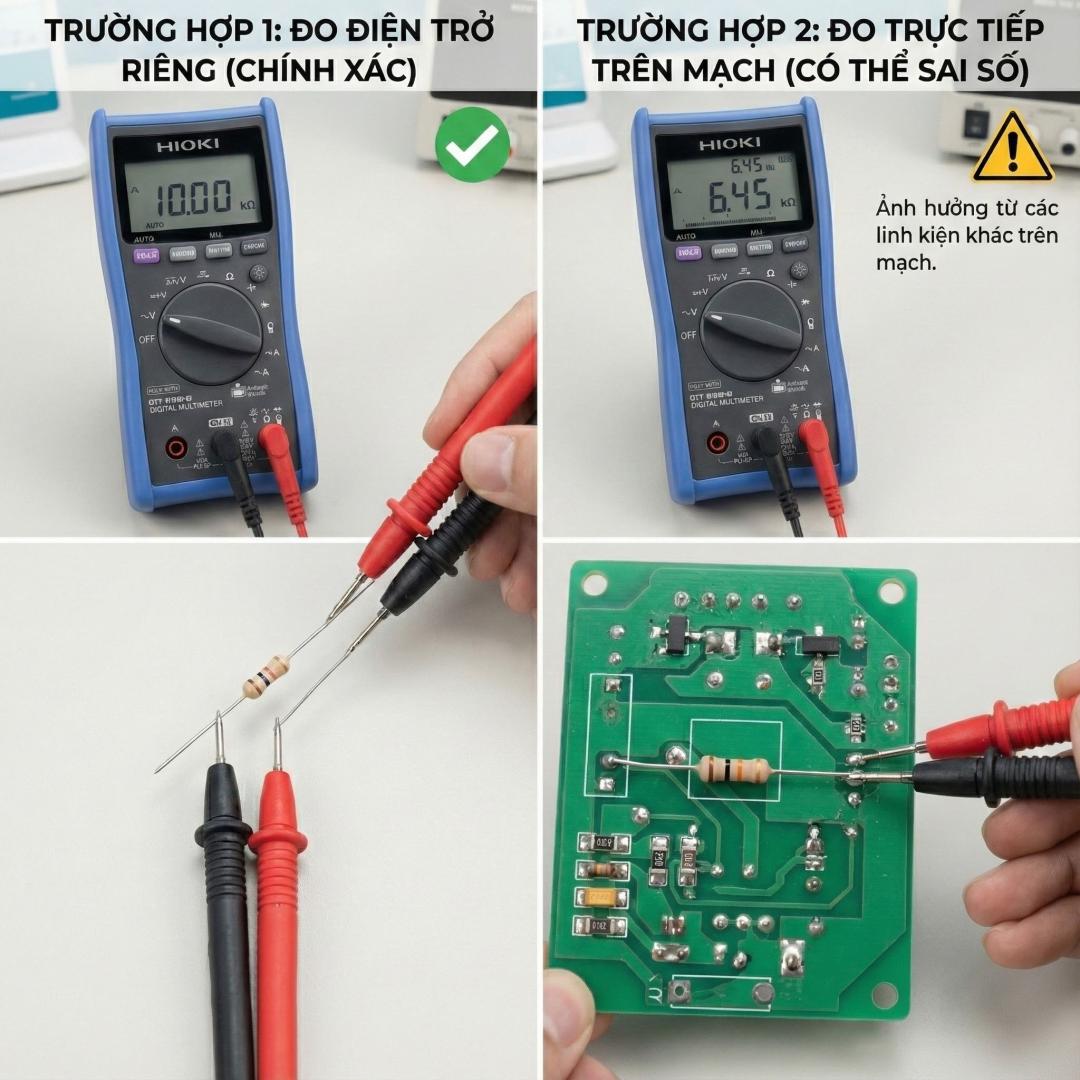

Đo trong mạch và ngoài mạch

Đây là vấn đề được “tranh cãi” nhiều nhất khi đo điện trở của mạch điện, là nên đo trong mạch hay đo ngoài mạch. Theo các chuyên gia và người dùng có kinh nghiệm khuyên nên đo ngoài mạch thì tốt hơn. Bởi vì, thông thường điện trở trong mạch điện thường được mắc song song hoặc nối tiếp với các linh kiện điện tử khác. Chính vì vậy, giá trị điện trở mà đồng hồ vạn năng thu thập được lúc này là tổng trở của toàn mạch.

Tuy nhiên, không phải lúc nào bạn cũng có thể tháo điện trở để đo rời, tuy nhiên nếu bạn đã hiểu rõ cấu trúc mạch, cũng như tính toán được ảnh hưởng của các linh kiện khác lên kết quả đo. Thì lúc này, cách đo điện trở trong mạch là giải pháp tối ưu để tiết kiệm thời gian và công sức.

Loại bỏ điện trở cơ thể

Như đã giới thiệu ở trên, cơ thể con người cũng có điện trở riêng và đồng thời khi đo linh kiện điện trở, điện trở của người sẽ mắc song song với thang đo điện trở. Chính vì vậy, để loại bỏ sự tiếp xúc này, khi đo hãy cầm que đo ở phần vỏ nhựa cách điện và đầu dẫn điện chạm trực tiếp vào chân điện trở. Điều này là rất cần thiết để tránh tiếp xúc vật lý với các điểm đo, đồng thời đảm bảo an toàn cho người thực hiện khi đo các tải điện có điện trở cao.

Khắc phục lỗi “OL” hoặc “1.”

Kiểm tra thông mạch

Trong trường hợp bạn chỉ cần kiểm tra nhanh xem dây dẫn, cầu chỉ hoặc dây cáp của mạch điện có bị đứt hay không. Chế độ kiểm tra thông mạch trên đồng hồ vạn năng sẽ giúp bạn xác định nhanh chóng. Nếu thiết bị phát ra tiếng “Bíp” cho thấy mạch điện còn hoạt động tốt, ngược lại mạch điện đã bị hở hoặc đứt.

Xem thêm: Cách Đo Biến Trở Bằng Đồng Hồ Vạn Năng Chính Xác, Chi Tiết

Lưu Ý An Toàn Khi Đo Điện Trở Bằng Đồng Hồ Vạn Năng

Bên cạnh việc tuân thủ cách đo điện trở bằng đồng hồ vạn năng chuẩn xác trên đây, bạn cũng cần nắm được các lưu ý quan trọng dưới đây, sẽ giúp cho bạn thực hiện phép đo nhanh chóng, chính xác và an toàn là trên hết:

1. Luôn luôn ngắt nguồn điện hoàn toàn trước khi đo, để chắc chắn an toàn hơn hãy tiến hành đo điện áp bằng đồng hồ vạn năng, cho đến khi thấy đồng hồ báo 0V thì có thể chuyển sang thang đo Ω.
2. Kiểm tra kỹ lưỡng đồng hồ vạn năng trước khi sử dụng, đặc biệt là đối với đồng hồ vạn năng kim, đảm bảo thiết bị hoạt động trơn tru và được hiệu chuẩn định kỳ.
3. Giữ tay khô ráo và trang bị đầy đủ đồ bảo hộ an toàn khi làm việc với điện và điện trở, đặc biệt khi đo điện trở lớn. Đây là nguyên tắc đảm bảo an toàn điện trong quá trình làm việc.
4. Chọn thang đo phù hợp với giá trị của linh kiện, nên bắt đầu từ thang đo cao nhất. Sau khi sử dụng xong phải rút que đo, tắt máy và bảo quản đúng cách.
5. Tuyệt đối không được để tay chạm vào điện trở khi đo sẽ ảnh hưởng trực tiếp đến kết quả đo được, cũng như nguy hiểm cho chính mình.

Tham khảo: Cách Đo Điện Trở Sống Hay Chết Đơn Giản Bằng Đồng Hồ Vạn Năng

Câu Hỏi Thường Gặp Về Kỹ Thuật Đo Điện Trở

Cuối cùng, để có thể nhanh chóng làm chủ và thuần thục cách đo điện trở bằng đồng hồ vạn năng, hãy cùng Giải Pháp Đo Kiểm giải đáp một số thắc mắc mà người dùng hay gặp phải khi thực hiện phép đo này.

Đo điện trở có cần phải phân cực (+/-) không?

Điện tơr là linh kiện điện tử không phân cực, chính vì vậy khi đo bằng đồng hồ vạn năng không cần phân cực.

Nếu đồng hồ hiển thị 0 (Zero) thì sao?

Điều này cho thấy điện trở có thể bị chập hoặc hỏng, trước tiên cần tháo linh kiện ra khỏi mạch và đo riêng, nếu kết quả nhận được vẫn là 0Ω, thì cần thay linh kiện điện trở cùng loại mới ngay. Lưu ý, cần lắp điện trở vào đúng vị trí như ban đầu, để giúp mạch điện hoạt động trở lại và không bị gián đoạn.

Cách đo điện trở có giá trị lớn (Mega Ohm)?

Nhìn chung, cách đo điện trở có giá trị lớn bằng đồng hồ vạn năng cũng tương tự và gần giống với cách đo điện trở nêu trên. Tuy nhiên, bạn cần sử dụng thiết bị đồng hồ vạn năng có thang đo lớn và tuân thủ nghiêm ngặt các quy định an toàn điện, cũng như bảo hộ lao động.

Hướng Dẫn Lựa Chọn Đồng Hồ Vạn Năng Phù Hợp Để Đo Điện Trở

Hiện nay trên thị trường đồng hồ vạn năng có rất nhiều sản phẩm và mẫu mã khác nhau, tuy nhiên để lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng, cũng như yêu cầu công việc, bạn chỉ cần dựa vào 2 yếu tố chính. Thứ nhất là loại đồng hồ và phạm vi đo của nó, chọn một trong hai loại đồng hồ vạn năng kim hoặc đồng hồ vạn năng số.

Thứ hai là các tiêu chí kỹ thuật quan trọng của máy bao gồm:

Giải Pháp Đo Kiểm – Nhà Phân Phối Đồng Hồ Vạn Năng Đo Điện Uy Tín Hàng Đầu Việt Nam

Công ty Cổ phần Giải Pháp Đo Kiểm tự hào là nhà phân phối đồng hồ vạn năng đo điện và thiết bị đo lường điện – điện tử chính hãng hàng đầu Việt Nam. Chúng tôi chuyên cung cấp đầy đủ thiết bị đồng hồ vạn năng số và kim đến từ các thương hiệu uy tín như Hioki, Kyoritsu, Sanwa, Uni-T,…với dải đo rộng từ 200Ω đến 60MΩ. Điều này giúp đáp ứng mọi nhu cầu sử dụng của các thợ sửa chữa, kỹ sư và doanh nghiệp.

Bên cạnh đó, tất cả các sản phẩm được cung cấp bởi Giải Pháp Đo Kiểm đều có chính sách bảo hành chính hãng và mức giá cạnh tranh nhất trên thị trường. Không những thế, khi mua sắm đồng hồ vạn năng chính hãng, chất lượng quý khách hàng còn được phục vụ dịch vụ toàn diện. Từ tư vấn kỹ thuật chọn model phù hợp, hiệu chuẩn, sửa chữa – bảo trì thiết bị đến giao hàng trên Toàn Quốc.

Kết luận, hy vọng thông qua bài viết trên đây đã giúp các bạn hiểu rõ hơn về cách đo điện trở bằng đồng hồ vạn năng chính xác, tiện lợi. Nếu muốn tham khảo hoặc sở hữu bất kỳ sản phẩm đồng hồ vạn năng nào, hãy truy cập ngay website www.giaiphapdokiem.vn hoặc liên hệ trực tiếp với Giải Pháp Đo Kiểm thông qua các phương thức liên lạc dưới đây.
