Đo Dòng Điện Xoay Chiều Bằng Đồng Hồ Vạn Năng Chi Tiết

Bạn đang tìm kiếm cách đo dòng điện xoay chiều (AC) trong các mạch điện gia đình, thiết bị điện bị hỏng hay các ứng dụng chuyên dụng như kiểm tra, vận hành, bảo trì,…? Vậy thì không được bỏ qua bài viết hướng dẫn cách đo dòng điện xoay chiều bằng đồng hồ vạn năng dưới đây của Giải Pháp Đo Kiểm. Đây không chỉ là kỹ năng cơ bản, mà còn là cực kỳ hữu ích đối với các thợ điện, sinh viên kỹ thuật hay người tự sửa chữa điện tại nhà. Hãy cùng theo dõi ngay để tự tin thực hiện mà không lo hỏng thiết bị hay gặp nguy hiểm.

Tổng Quan Về Dòng Điện Xoay Chiều Và Đồng Hồ Vạn Năng

Trước khi đi vào trực tiếp cách đo dòng điện xoay chiều bằng đồng hồ vạn năng, chúng ta hãy cùng tìm hiểu đôi nét về dòng điện xoay chiều, cũng như là đồng hồ đo điện đa năng để giải thích được lý do tại sao chúng “sinh ra là giành cho nhau”.

Dòng điện xoay chiều là gì?

Đầu tiên, dòng điện xoay chiều (AC) đã quá quen thuộc với chúng ta trong cuộc sống và sản xuất, có thể nói là một phần không thể thiếu giống như nước và không khí. Hầu hết các hệ thống và thiết bị điện dân dụng hoạt động được nhờ có năng lượng từ lưới điện quốc gia (220V/50Hz) đều là dòng xoay chiều. Trái ngược với dòng điện một chiều, dòng điện xoay chiều có chiều và độ lớn thay đổi liên tục theo thời gian, đặc biệt là có dạng sóng sin.

Với nguyên lý biến động và sự phổ biến rộng rãi như vậy, việc đo kiểm dòng điện xoay chiều là một công việc bắt buộc để kiểm tra thiết bị có hoạt động ổn định hay không, ngăn ngừa tình trạng dòng điện hoạt động chỉ 0.3A nhưng đột nhiên tăng lên rất nhiều (2A). Điều này dẫn đến mất an toàn và xảy ra những sự cố điện đáng tiếc, ảnh hưởng trực tiếp đến sức khỏe và tài sản như cháy nổ, hỏa hoạn,… ‘

Bên cạnh đó, việc đo kiểm dòng điện xoay chiều thường xuyên còn giúp phát hiện sớm tình trạng hao phí điện do rò rỉ, khắc phục triệt để, duy trì hiệu suất hoạt động bền bỉ, lâu dài.

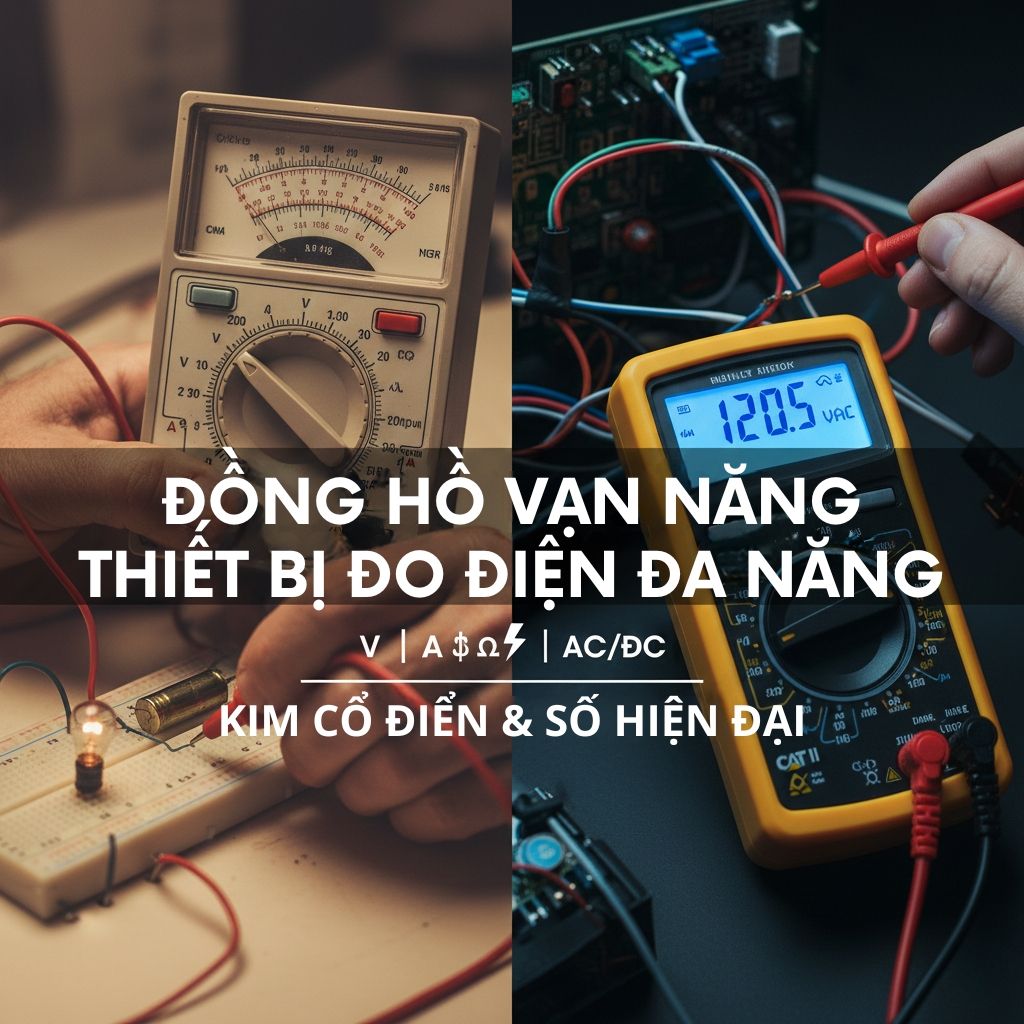

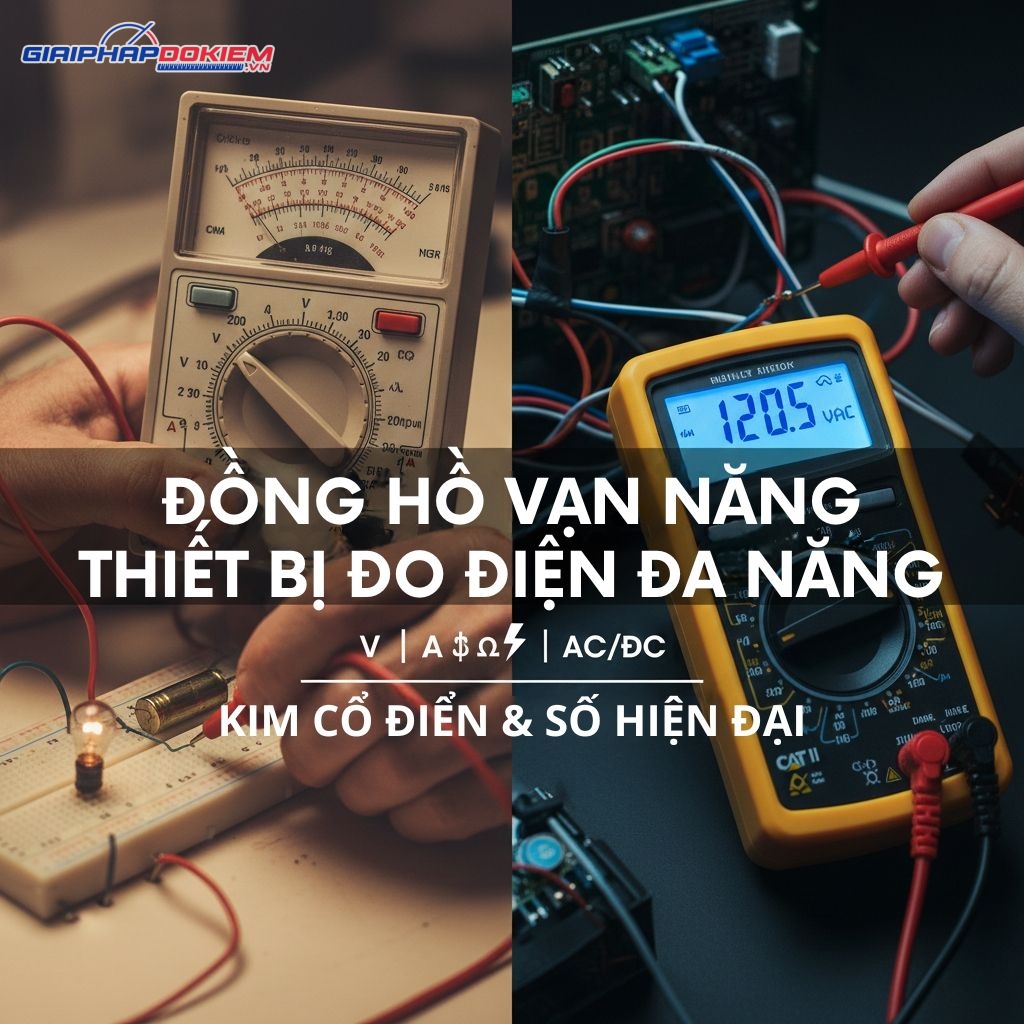

Đồng hồ vạn năng là gì? Phân loại

Đồng hồ vạn năng là một thiết bị đo lường đa năng (nhiều thông số điện) như điện áp (V), dòng điện (A), điện trở (Ω) và kiểm tra thông mạch, trong đó phổ biến nhất là các sản phẩm đo dòng AC. Nhờ có độ chính xác cao và thiết kế cầm tay nhỏ gọn, đồng hồ vạn năng đo dòng AC ban đầu được cải tiến và phát triển thành đồng hồ vạn năng đo dòng AC/DC, có cả chức năng đo dòng điện AC và DC chính xác, an toàn tuyệt đối.

Hiện nay, đồng hồ vạn năng trên thị trường được phân loại thành:

• Đồng hồ vạn năng kim: Là phiên bản truyền thống, sử dụng kim chỉ và thang đo sẵn để đọc kết quả đo dòng điện.
• Đồng hồ vạn năng số: Là phiên bản nâng cấp, hiện đại, có độ chính xác hơn, hiển thị kết quả đo được dưới dạng chữ số trên màn hình LCD.

Dù đồng hồ vạn năng số hay kim thì nguyên tắc đo dòng AC đều cần phải mắc nối tiếp với thiết bị, hay mạch điện cần đo. Cụ thể:

Nguyên Tắc Và Lưu Ý An Toàn Khi Đo Dòng Điện Xoay Chiều

Đây là các kiến thức cơ bản mà bạn cần nắm để đo dòng điện xoay chiều bằng đồng hồ vạn năng chính xác, an toàn.

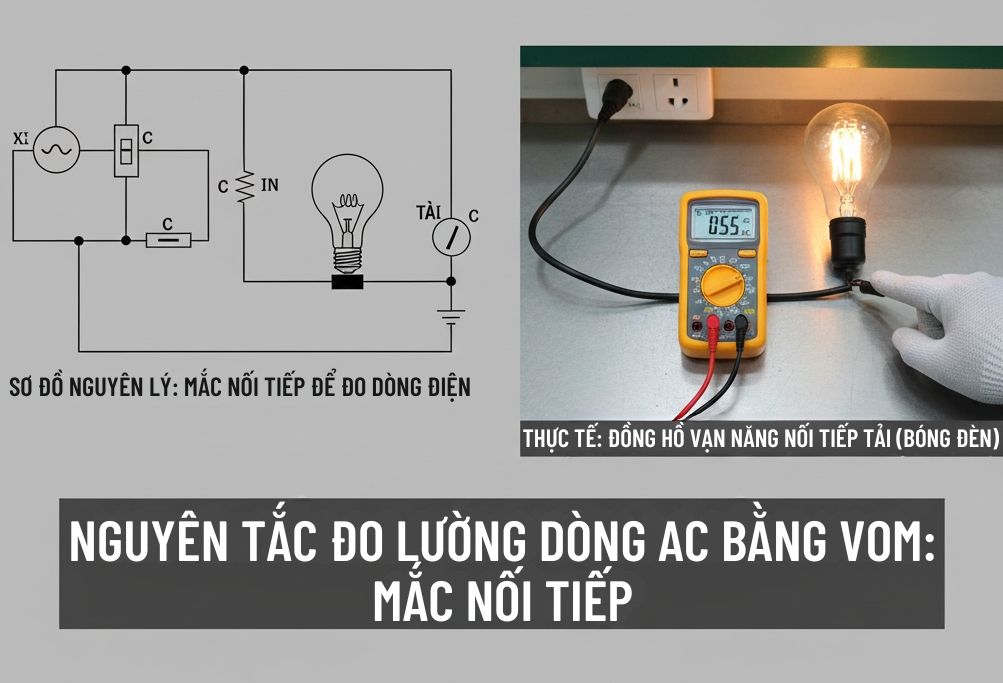

Nguyên tắc đo dòng điện AC bằng VOM

Mặc dù cùng một thiết bị nhưng nguyên tắc đo dòng điện AC khác hoàn toàn với đo điện áp xoay chiều bằng đồng hồ vạn năng. Để đo chính xác giá trị của dòng điện xoay chiều, bạn cần phải mắc nối tiếp đồng hồ vạn năng với mạch điện cần đo, trong khi đó đo điện áp sẽ mắc song song. Nếu mắc sai đo dòng điện AC mà mắc song song thì sẽ dẫn đến cháy cầu chì. Bên cạnh đó, đối với đồng hồ vạn năng đo dòng AC/DC, chức năng đo dòng điện xoay chiều chỉ đo ở chế độ A~, không được dùng chế độ A- (DC), vì sẽ gây ra sai số lớn.

Các lưu ý an toàn bắt buộc

An toàn là trên hết! Chính vì vậy khi tiến hành đo dòng điện xoay chiều bằng đồng hồ vạn năng bạn cần hết sức cẩn trọng và tuân thủ nghiêm ngặt các lưu ý an toàn bắt buộc dưới đây:

1. Ngắt nguồn điện hoàn toàn trước khi thực hiện.
2. Trang bị đầy đủ đồ bảo hộ an toàn như găng tay cách điện, giày cao su,… không được chạm tay vào bộ phận dẫn điện trong suốt quá trình đo.
3. Tuyệt đối không đo dòng điện vượt mức giới hạn của đồng hồ vạn năng.
4. Kiểm tra đầy đủ, kỹ lưỡng thiết bị và que đo trước khi chạm vào điểm đo.
5. Kiểm tra đảm bảo không còn dòng điện trước tháo mạch điện, đấu nối đồng hồ.

Nếu bạn tuân thủ đầy đủ các quy tắc quan trọng trên đây, sẽ giúp bạn ngăn ngừa đến 99% nguy cơ xảy ra tai nạn điện.

Ý Nghĩa Các Ký Hiệu Trên Đồng Hồ Vạn Năng Khi Đo Dòng AC

Bên cạnh những nguyên tắc đo dòng điện xoay chiều bằng đồng hồ vạn năng cần phải nắm kể trên, việc nhận biết được các ký hiệu dùng để đo dòng điện AC cũng quan trọng không kém. Dưới đây là những ký hiệu trên đồng hồ vạn năng khi đo dòng AC bạn cần phải lưu ý bao gồm:

Ký hiệu A~, A-, COM, mA, 10A trên đồng hồ

Hiểu rõ các ký hiệu dưới đây sẽ giúp bạn tránh khỏi sự nhầm lẫn gây mất an toàn và ảnh hưởng trực tiếp đến độ chính xác của kết quả đo cuối cùng:

• A~ hoặc ACA: Chức năng đo dòng xoay chiều.
• A- hoặc DCA: Chức năng đo dòng một chiều.
• COM: Cổng chung dùng để cắm dây đo màu đen (đi kèm với đồng hồ vạn năng).
• mA/μA: Cổng đo dòng điện AC nhỏ chuyên dụng, có thể là vài miliampe đến microampe, dùng cho các ứng dụng đo kiểm mạch điện tử.
• 10A/20A: Cổng chuyên dụng để đo dòng lớn, có thể chịu tối đa 10A trong 10-15 giây liên tục.

Xem thêm: Ý Nghĩa Các Ký Hiệu Trên Đồng Hồ Vạn Năng Số Và Kim

Cách chọn thang đo phù hợp

Sau khi đã chọn đúng chức năng đo dòng điện xoay chiều (A~) trên đồng hồ vạn năng, bước tiếp theo là chọn thang đo phù hợp. Đồng hồ vạn năng được thiết kế với thang đo rất rộng để đảm ứng nhu cầu đo đạc của nhiều tải điện khác nhau. Chính vì vậy để đảm bảo kết quả đo gần đúng nhất với giá trị thực tế, bạn cần phải chọn thang đo phù hợp với từng dòng điện cụ thể.

Trước hết bạn cần ước lượng giá trị dòng điện định mức của dòng điện cần đo dựa trên các thông số kỹ thuật của chúng hoặc áp dụng công thức Công suất (W) / Điện áp (V) = Dòng (A). Sau đó hãy chọn thang đo lớn hơn giá trị ước tính, ví dụ dòng điện có giá trị 0.2A → chọn 2A hoặc 10A, lưu ý không chọn thang đo quá lớn để tránh kết quả không chính xác. Ngoài ra, nếu đồng hồ vạn năng có chức năng tự động chọn thang đo phù hợp (Auto-Ranging) hãy tận dụng triệt để tính năng này.

Trong trường hợp không có Auto-Ranging, khi đo kim vượt quá thang hoặc màn hình OL, cách xử lý là chuyển đến thang đo lớn hơn, ngược lại kim không nhúc nhích hãy giảm thang đo xuống.

Hướng Dẫn Đo Dòng Điện Xoay Chiều Bằng Đồng Hồ Vạn Năng

Sau khi mọi thứ đã chuẩn bị sẵn sàng, hãy bắt tay ngay vào quá trình đo dòng điện xoay chiều bằng đồng hồ vạn năng với các bước hướng dẫn chi tiết dưới đây:

Chuẩn bị trước khi đo

Bao gồm:

1. Đồng hồ vạn năng AC hoặc AC/DC đều được và còn hoạt động tốt.
2. Dụng cụ hỗ trợ quá trình đo dòng điện xoay chiều bao gồm tua vít, dây nối tạm, kìm cắt dây,…
3. Thiết bị cần kiểm tra.

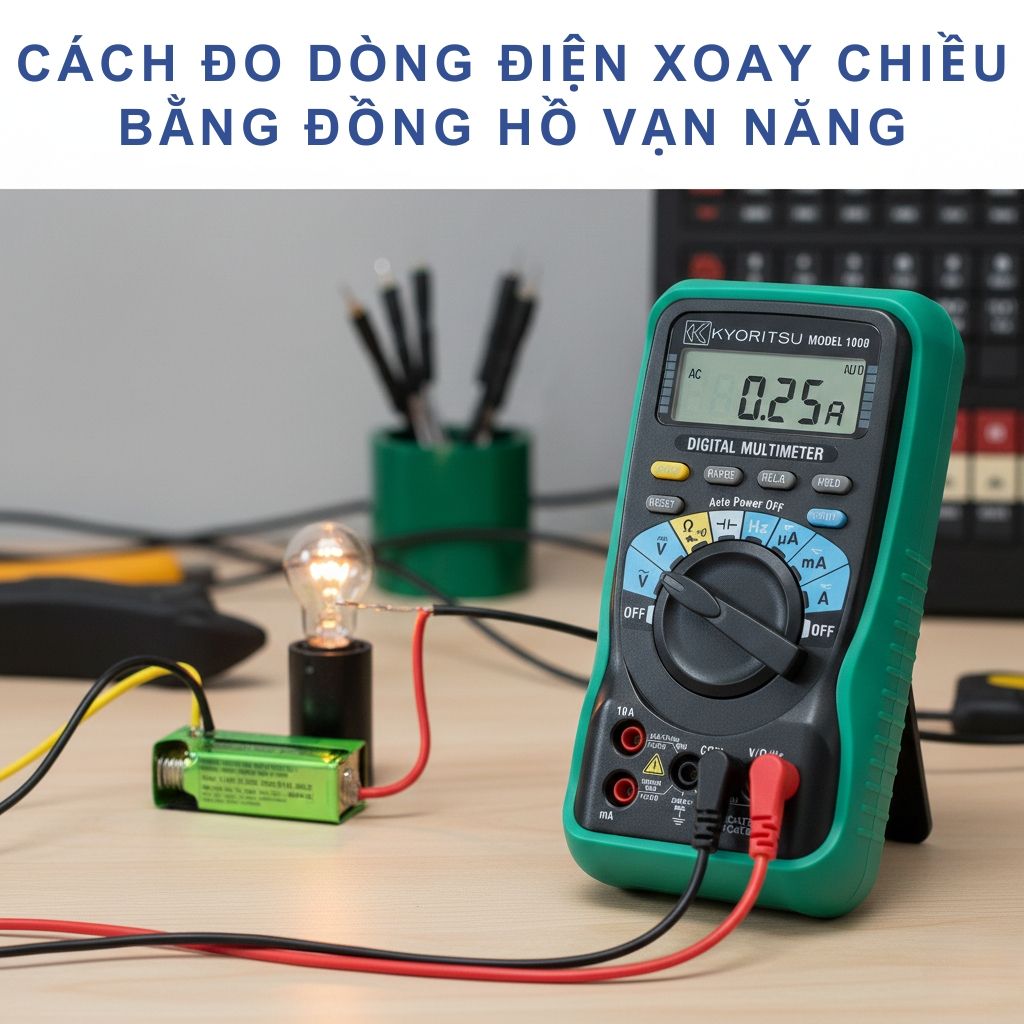

Các bước đo dòng điện xoay chiều bằng đồng hồ vạn năng

• Bước 1: Ngắt nguồn điện hoặc rút phích cắm điện của thiết bị/mạch điện cần đo.
• Bước 2: Cắm 2 dây đo vào đồng hồ vạn năng theo đúng hướng dẫn của nhà sản xuất, thường dây đo màu đen vào cổng COM và dây đo màu đỏ vào cổng 10A/20A hoặc mA/μA (tùy vào giá trị của dòng điện thực tế).
• Bước 3: Vặn núm xoay trên đồng hồ vạn năng đến ký hiệu A~ (AC) và thang đo tương ứng từ 10A hoặc 200mA.
• Bước 4: Tháo mạch điện cần đo và mắc nối tiếp với đồng hồ vạn năng. Cụ thể, nối que đỏ đồng hồ vào đầu nguồn, que đen vào đầu tải, đảm bảo hai que đo không chạm vào nhau.
• Bước 5: Bật nguồn và đọc kết quả đo bằng cách quan sát kim di chuyển trên thang đo dòng điện tương ứng hoặc giá trị chữ số hiển thị trên màn hình.
• Bước 6: Đo lại để đảm bảo kết quả đo ổn định, chính xác hoặc trong trường hợp chọn thang đo chưa chính xác, đo lại cho đến khi kết quả hiển thị ổn định, chính xác.
• Bước 7: Tắt nguồn điện, tháo dây đo và trả mạch điện vào vị trí ban đầu.

Toàn bộ quá trình đo dòng điện xoay chiều bằng đồng hồ vạn năng trên đây diễn ra chỉ từ 2-3 phút, chính vì vậy hãy luyện tập thường xuyên để quen tay và thực hiện nhanh chóng hơn.

Minh họa cách đo dòng điện xoay chiều trong một số trường hợp

1. Đo dòng điện 220V bằng đồng vạn năng: Chọn thang A~ lớn hơn 220V, mắc đồng hồ nối tiếp với tải.
2. Kiểm tra đèn LED bằng đồng hồ vạn năng: Chuyển đồng hồ vạn năng sang chế độ đo điện trở (Ω) hoặc test diode (nếu có), đặt que đo vào 2 chân LED.
3. Đo dòng rò bằng đồng hồ vạn năng: Sử dụng chức năng đo điện trở trên đồng hồ vạn năng.
4. Kiểm tra thông mạch bằng đồng hồ vạn năng: Chọn chế độ thông mạch trên đồng hồ, đặt hai que đo vào hai đầu dây, nếu phát ra tiếng bíp là mạch thông, không bíp là mạch hở.

Những Lỗi Thường Gặp Khi Đo Dòng AC Bằng Đồng Hồ Vạn Năng

Lưu ý khi đo dòng điện xoay chiều bằng đồng hồ vạn năng sẽ rất dễ mắc phải một số sai lầm thường gặp dưới đây do nhầm lẫn hoặc thao tác chưa đúng nguyên lý. Và cách khắc phục để đảm bảo đo đúng, đo đủ và đo an toàn:

• Cắm dây đỏ vào cổng VΩmA khi đo dòng lớn: Cách khắc phục là rút dây đỏ ra và cắm lại vào cổng 10A/20A và tiếp tục thực hiện.
• Mắc song song thay vì nối tiếp: Cách khắc phục là tháo dây đo và đấu nối trực tiếp.
• Chọn nhầm thang đo V~ thay vì A~: Cách khắc phục là rút dây đo ra khỏi tiếp điểm và điều chỉnh đồng hồ về chức năng đo dòng điện AC.
• Đo quá lâu ở cổng 10A: Cách khắc phục là khi đo xong cần thu dây đo về ngay lập tức, tránh để tiếp xúc quá lâu với mạch điện.

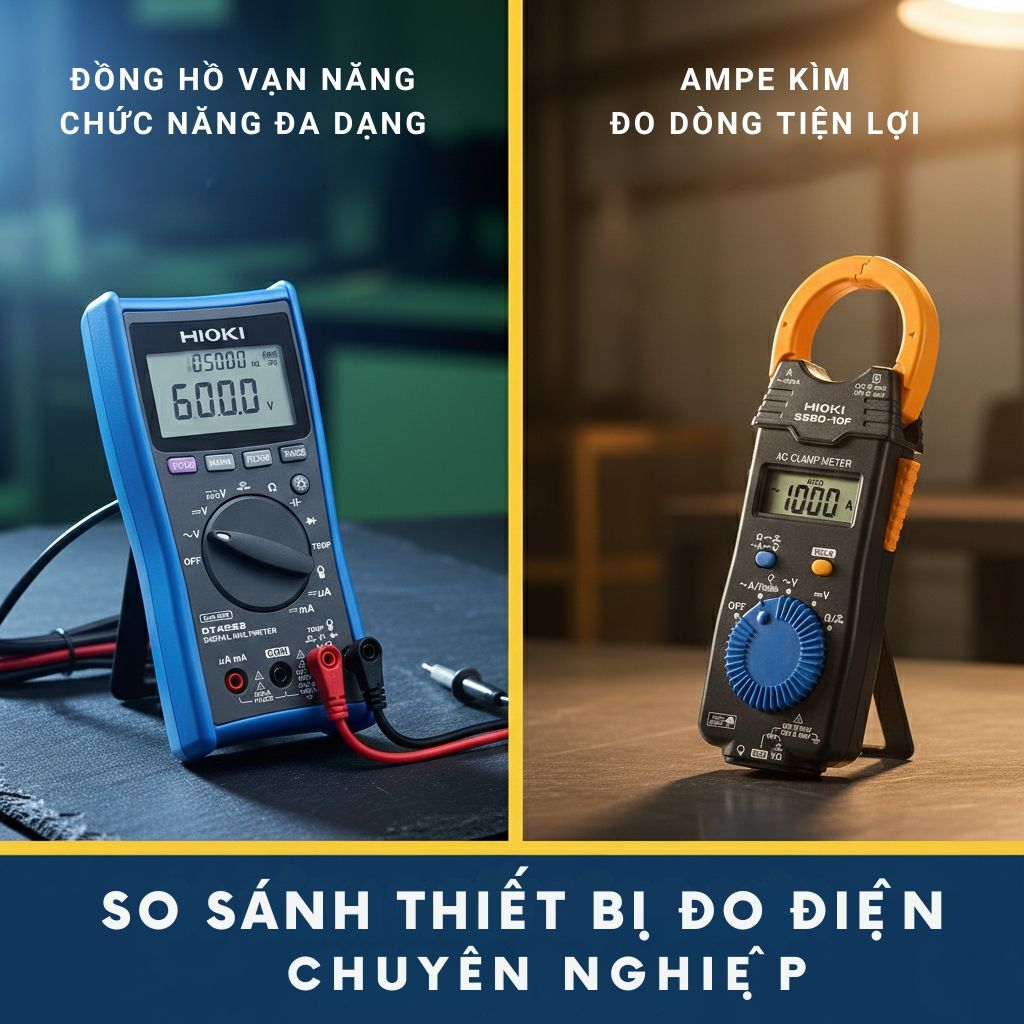

Nên Dùng Đồng Hồ Vạn Năng Hay Ampe Kìm Đo Dòng AC

Hiện nay, bên cạnh việc ứng dụng đồng hồ vạn năng để đo dòng điện xoay chiều, một bộ phận người dùng ưa chuộng sử dụng thiết bị ampe kìm thay vì đồng hồ VOM, nhờ có khả năng đo nhanh và an toàn hơn. Vậy, nên dùng đồng hồ vạn năng hay đồng hồ ampe kìm đo dòng AC? Trên thực tế, mỗi thiết bị sẽ có những ưu và nhược điểm riêng, vì thế cần dựa vào tình huống cụ thể để lựa chọn thiết bị phù hợp:

Khi nào nên chọn đồng hồ vạn năng đo dòng AC:

• Đo dòng AC nhỏ trong mạch điện đơn giản
• Có thể ngắt mạch và mắc nối tiếp tải
• Ứng dụng để kiểm tra, học tập hoặc đo trong phòng thí nghiệm
• Kết hợp đo nhiều thông số khác như điện áp, điện trở, thông mạch

Khi nào nên chọn ampe kìm đo dòng AC an toàn, tiện lợi:

• Đo dòng điện xoay chiều 220V trong hệ thống điện dân dụng
• Đo dòng mà không cần cắt mạch
• Đo dòng lớn hoặc đo nhanh trong tủ điện
• Kiểm tra dòng tải, dòng rò trong môi trường công nghiệp

Kết luận:

• Đồng hồ vạn năng là giải pháp lý tưởng dành cho các ứng dụng đo kiểm dòng AC nhỏ, cơ bản và trong học tập.
• Ampe kìm là lựa chọn tối ưu và an toàn nhất cho các phép đo dòng điện xoay chiều 220V, dòng điện lớn trong thực tế.

Tham khảo chi tiết: Cách đo dòng điện xoay chiều bằng ampe kìm nhanh nhất
