Điện Hạ Thế Là Gì? Phân Biệt Với Trung Thế, Cao Thế & Ứng Dụng Thực Tế

Trong hệ thống lưới điện quốc gia, chúng ta thường được nghe về các cấp điện áp bao gồm cao thế, trung thế và hạ thế. Nhất là dòng điện hạ thế, được sử dụng rộng rãi trong đời sống, sinh hoạt hàng ngày. Tuy nhiên, liệu bạn đã thực sự hiểu hết điện hạ thế là gì chưa. Bài viết dưới đây, Giải Pháp Đo Kiểm sẽ cung cấp cho bạn đầy đủ các thông tin về định nghĩa, cách phân biệt với các cấp điện áp, ứng dụng, cũng như những lưu ý an toàn không thể bỏ qua. Hãy cùng theo dõi ngay!

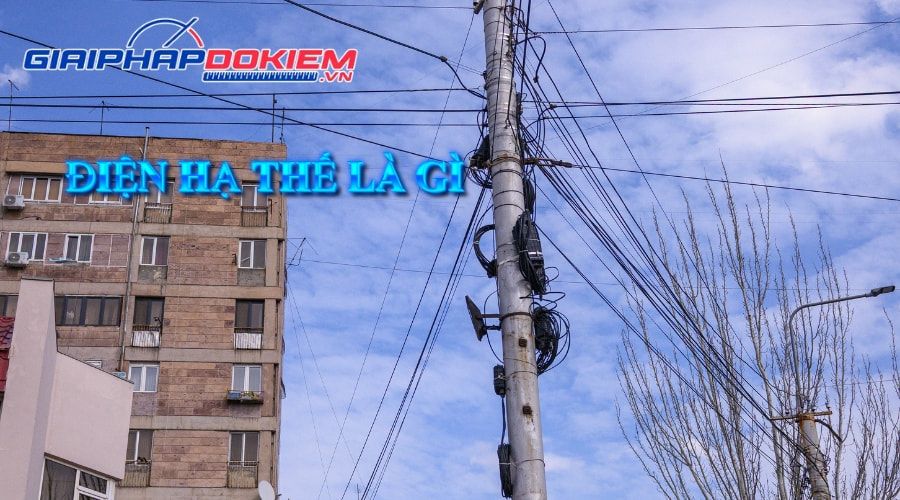

Điện Hạ Thế Là Gì?

Nói một cách nôm na, điện hạ thế là dòng điện cuối cùng sau khi được tạo ra bởi nguồn điện và biến đổi để phù hợp với hầu hết các thiết bị điện trong gia đình và xí nghiệp. Cụ thể:

Định nghĩa điện hạ thế là gì?

Điện hạ thế (có tên gọi tiếng anh là Low Voltage), là một mạng lưới điện trong cấu trúc lưới điện của quốc gia, phân phối trực tiếp dòng điện cho các công tơ điện của hộ gia đình, tòa nhà, hoặc xưởng sản xuất. Trước khi dòng điện đến tay người dùng, điện hạ thế được đi qua các trạm biến áp hạ thế để giảm giá trị điện áp xuống mức an toàn, đáp ứng trọn vẹn nhu cầu sử dụng điện trực tiếp.

Vậy điện hạ thế có giá trị bao nhiêu Vôn, hãy cùng Giải Pháp Đo Kiểm tìm hiểu chi tiết ngay dưới đây.

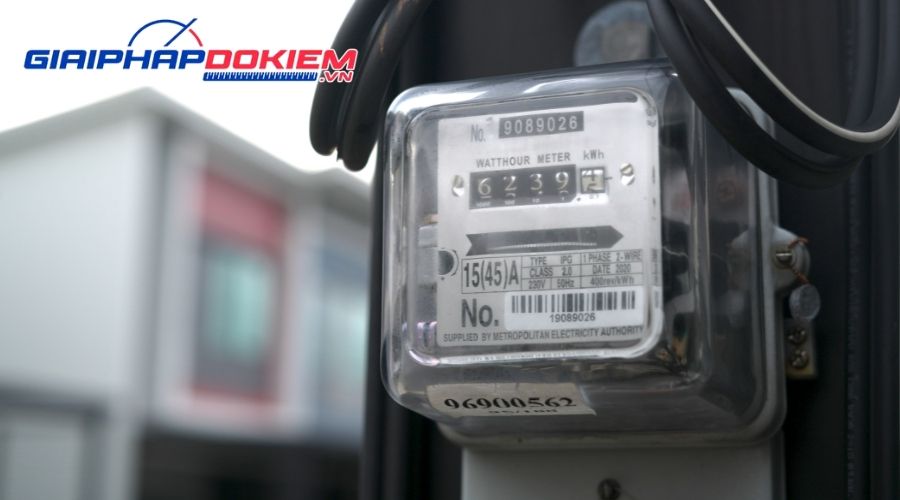

Điện hạ thế bao nhiêu V?

Để đảm bảo an toàn điện là trên hết, giá trị điện hạ thế được quy định rõ ràng bởi Tiêu chuẩn Việt Nam (TCVN) và các quy chuẩn ngành điện. Cụ thể, mức điện áp hạ thế được xác định như sau:

• Mức điện áp hạ thế danh định: Dưới 1kV (1000V), phổ biến là
  • 220V: Điện hạ thế 1 pha dành cho sinh hoạt gia đình.
  • 380V: Điện hạ thế 3 pha dành cho vận hành các thiết bị, máy móc công nghiệp, thang máy, hệ thống điều hòa trung tâm,…

Phân Biệt Điện Hạ Thế, Trung Thế Và Cao Thế

Trên thực tế, có không ít người không thể phân biệt được giữa điện hạ thế và trung thế hay cao thế. Bên cạnh đó, sự chênh lệch của các cấp điện áp này cũng tương đối lớn, nếu nhầm lẫn sẽ gây nên những nguy hiểm chết người. Vì vậy, bạn cần phải biết cách phân biệt điện hạ thế, trung thế và cao thế dựa trên các đặc điểm dưới đây:

Bảng so sánh chi tiết

Cách nhận biết thực tế

Việc nhận biết các cấp điện áp là một trong những kiến thức không kém phần quan trọng trong đời sống và công việc. Tuy nhiên bạn có thể dễ dàng nhận biết được bằng mắt thường, dựa vào hệ thống dây dẫn và cột điện, cụ thể:

• Điện hạ thế: Thường thấy ở sát nhà dân, dây dẫn điện thường được bọc cách điện bằng cáp vặn xoắn đen và được cố định trên các cột bê tông ly tâm thấp, với độ cao khoảng 5-8m.
• Điện trung thế: Cột điện thường cao hơn cột hạ thế và dây điện thường là dây trần hoặc dây bọc cách điện treo trên sứ cách điện đơn hoặc chuỗi sứ nhỏ (1-2 bát sứ).
• Điện cao thế: Đây là lưới điện ít phổ biến nhất, dây dẫn được cách điện một cách nghiêm ngặt bằng chuỗi bát sứ rất dài trên các chuỗi bát sứ rất dài trên các cột tháp thép khổng lồ. Điều này giúp đảm bảo an toàn phóng điện trong quá trình truyền tải điện năng, không làm ảnh hưởng đến người dùng và đồ vật phía dưới.

Hệ Thống Điện Hạ Thế Gồm Những Gì?

Để hiểu rõ hơn về điện hạ thế là gì, cũng như ứng dụng điện hạ thế, hãy cùng Giải Pháp Đo Kiểm phân tích các thành phần và sơ đồ hệ thống điện cơ bản. Trước khi dòng điện được truyền đến thiết bị điện trong gia đình, nó phải đi qua nhiều thiết bị khác nhau và toàn bộ quá trình này được phối hợp một cách nhịp nhàng và chính xác gần như tuyệt đối.

Các thành phần chính

1. Trạm biến áp hạ thế: Đây là thiết bị BẮT BUỘC phải có, để hạn điện áp từ 22kV hoặc 35kV xuống 0.4kV (400V/230V).
2. Tủ điện tổng (MSB): Nơi tiếp nhận dòng điện sau khi được hạ áp bởi máy biến áp để phân phối đến các khu vực cần sử dụng điện.
3. Hệ thống dây dẫn (Cáp hạ thế): Dẫn truyền dòng điện đến các điểm tiêu thụ.
4. Công tơ điện: Dùng để đo lường và ghi lại lượng điện năng tiêu thụ.
5. Tủ điện nhánh: Phân chia dòng điện đến các thiết bị điện trong nhà, căn hộ trong chung cư,…

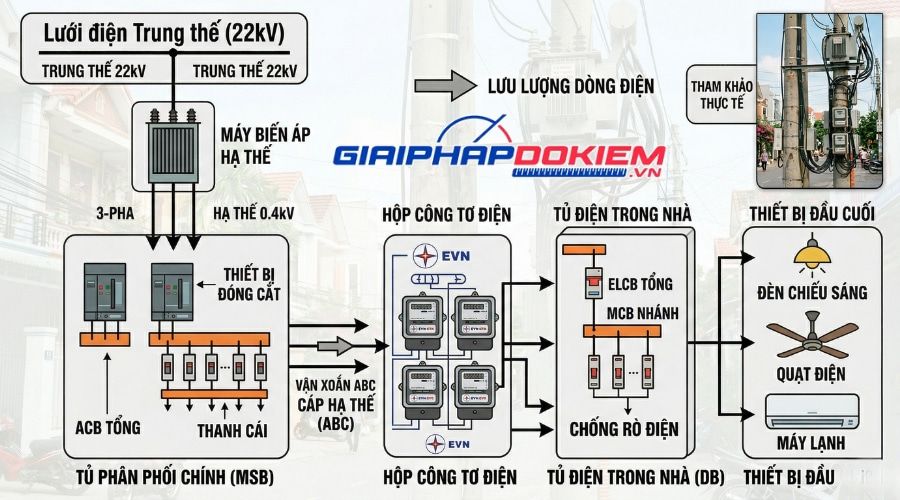

Sơ đồ hệ thống điện hạ thế cơ bản

Ứng Dụng Điện Hạ Thế Trong Thực Tế

Ngày nay, điện hạ thế đã trở thành phần không thể thiếu trong đời sống và sản xuất, đóng vai trò là nguồn cung cấp năng lượng chính cho mọi sinh hoạt.

Trong dân dụng

• Cung cấp năng lượng cho các thiết bị điện sinh hoạt như đèn chiếu sáng, tivi, tủ lạnh, máy giặt, nồi cơm điện,…
• Hệ thống điện chiếu sáng công cộng, đèn đường trong các khu dân cư.
• Cung cấp điện cho các tòa nhà chung cư, văn phòng làm việc,…

Trong công nghiệp

• Cấp nguồn cho các động cơ điện 3 pha công suất nhỏ và vừa.
• Hệ thống chiếu sáng nhà xưởng, kho bãi.
• Vận hành các dây chuyền đóng gói, hệ thống điều khiển tự động hóa (PLC, biến tần).

Các Thiết Bị Điện Hạ Thế Phổ Biến

Để đảm bảo hệ thống điện hạ thế vận hành ổn định, an toàn, việc sử dụng các thiết bị đóng ngắt và đo lường là một trong những yếu tố then chốt, để kiểm soát tốt dòng điện. Đồng thời, các thiết bị này cũng giúp bảo vệ sự an toàn cho con người và tài sản khỏi các sự cố điện nguy hiểm như quá tải, ngắn mạch hay rò rỉ điện.

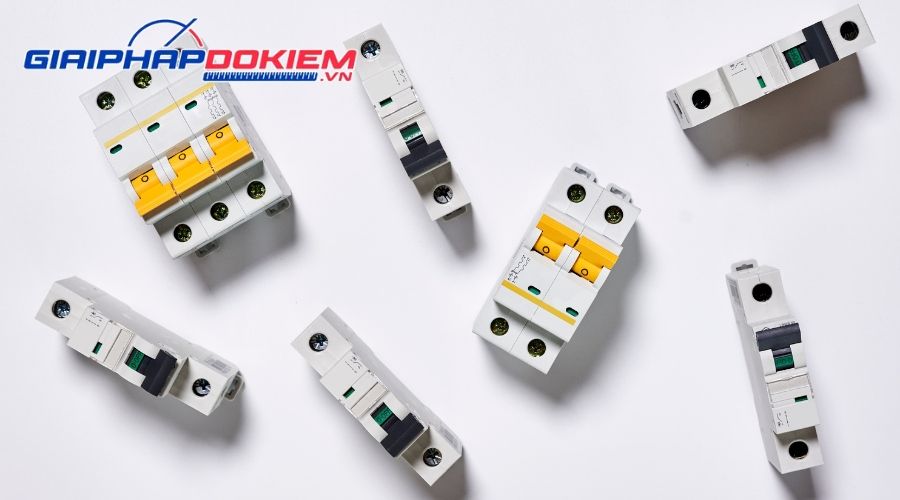

Nhóm thiết bị đóng ngắt

Đây là nhóm thiết bị không thể thiếu của bất kỳ hệ thống điện hạ thế tổng hay nhánh nhỏ ở các hộ dân, giúp ngăn ngừa hiệu quả sự lây lan của dòng điện nguy hiểm đến các thành phần trong mạch điện.

1. MCB (Aptomat tép): Bảo vệ quá tải và ngắn mạch cho các dòng điện nhỏ, thường dưới 125A.
2. MCCB (Aptomat khối): Tương tự như Aptomat MCB nhưng sử dụng cho các dòng điện lớn hơn trong công nghiệp, có thế lên đến 1600A.
3. ACB (Máy cắt không khí): Chuyên dụng cho các thiết bị, hệ thống có công suất cực lớn, giúp bảo vệ nguồn điện tổng hiệu quả.
4. RCCB/RCBO: Là các thiết bị chống rò điện, bảo vệ tính mạng con người khỏi giật điện.

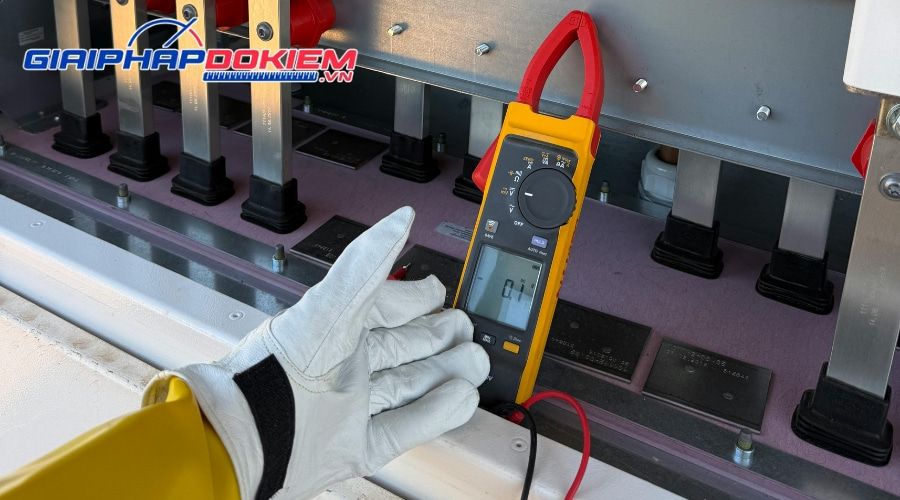

Nhóm thiết bị đo lường

Các thiết bị đo lường hệ thống điện hạ thế là những công cụ giúp người dùng có thể theo dõi, đánh và và kiểm tra định kỳ tình trạng hoạt động của từng thiết bị và toàn bộ hệ thống. Các thiết bị này còn đóng vai trò không nhỏ trong việc phòng tránh các sự cố điện nguy hiểm nhờ đưa ra các chỉ số thực tế chính xác, từ đó giúp người dùng phát hiện sớm các dấu hiệu điện bất thường. Dưới đây là các thiết bị đo lường không thể thiếu của hệ thống điện hạ thế bao gồm:

1. Công tơ điện: Đo lượng điện năng tiêu thụ (kWh).
2. Ampe kế: Giám sát nhanh chóng, an toàn cường độ dòng điện (A) và điện áp (V) mà không cần phải ngắt nguồn điện hay tháo rời thiết bị.
3. Đồng hồ vạn năng điện tử: Đo lường chuẩn xác nhiều thông số điện khác nhau như công suất (P), hệ số công suất (cosΦ), tần số (Hz),… với các tiêu chuẩn đo lường quốc tế.

Để tìm hiểu chi tiết và lựa chọn được thiết bị đo lường điện phù hợp với nhu cầu sử dụng điện hạ thế, hãy liên hệ trực tiếp đến số hotline của Giải Pháp Đo Kiểm 0901 668 234 để được tư vấn và hỗ trợ chọn model tối ưu nhất. Đây là đại lý, nhà phân phối chính hãng các thiết bị đo lường chất lượng của các thương hiệu trên khắp Thế Giới, với đa dạng sản phẩm, mẫu mã khác nhau. Đồng thời, tại đây quý khách hàng sẽ được bảo hành chính hãng theo đúng quy định của nhà sản xuất và dịch vụ hậu mãi sau mua sắm chu đáo, tận tình.

Tiêu Chuẩn Điện Hạ Thế Cần Biết

Một trong những yếu tố cũng không kém phần quan trọng trong quá trình lắp đặt và sử dụng hệ thống điện hạ áp đó chính là tiêu chuẩn kỹ thuật và an toàn điện. Đây là cơ sở giúp chúng ta thiết kế, thi công mạng lưới điện đúng quy định, hạn chế tối đa những rủi ro trong quá trình sử dụng lâu dài. Hiện nay, tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn quốc tế (IEC) đã quy định rất rõ ràng, chi tiết về giá trị điện áp, dây dẫn, thiết bị đóng ngắt, hệ thống nối đất và khoảng cách an toàn của hệ thống điện hạ thế. Cụ thể:

Tiêu chuẩn Việt Nam (TCVN)

Tiêu chuẩn Việt Nam (TCVN) về hệ thống điện hạ thế Việt Nam bao gồm nhiều quy định kỹ thuật quan trọng, để hướng dẫn chi tiết cách thiết kế, lắp đặt và vận hành hệ thống điện hiệu quả, an toàn và đồng nhất với lưới điện quốc gia. Trong đó, tiêu chuẩn TCVN 7447 là tiêu chuẩn cốt lõi áp dụng riêng biệt cho hệ thống điện hạ thế, được xây dựng dựa trên tiêu chuẩn quốc tế IEC 60364. Bên cạnh đó, còn có các nội dung trong các tiêu chuẩn TCVN khác như:

• TCVN 9206: Lắp đặt thiết bị điện trong nhà ở.
• TCVN 394:2007: Thiết kế lắp đặt trang thiết bị điện.
• TCVN 4756: Quy phạm nối đất và nối không.
• TCVN 7997 / 7998: Tiêu chuẩn về cáp điện.

Tiêu chuẩn quốc tế (IEC)

Tiêu chuẩn quốc tế (IEC) là bộ quy tắc kỹ thuật về mạng lưới điện Toàn Cầu và cũng chính là những cơ sở để các quốc gia, vùng lãnh thổ thiết kế tiêu chuẩn riêng, nhưng vẫn đảm bảo tính thống nhất Quốc Tế. Đối với hệ thống điện hạ thế được quy định chi tiết trong bộ tiêu chuẩn IEC 60364, về bảo vệ chống điện giật, quá dòng, ngắn mạch. Cũng như hướng dẫn cách lựa chọn thiết bị điện và hệ thống nối đất sao cho phù hợp với công suất tiêu thụ điện của từng công trình cụ thể.

Cấp an toàn điện (CAT II, CAT III, CAT IV)

Bên cạnh các tiêu chuẩn nêu trên, cấp an toàn điện cũng là một trong những yếu tố mà bạn không thể bỏ qua khi sử dụng các thiết bị đo điện (như đồng hồ vạn năng, ampe kìm). Bao gồm: CAT II, CAT III và CAT IV, cụ thể:

• CAT II: Dùng cho thiết bị cắm trực tiếp vào ổ điện.
• CAT III: Dùng cho bảng phân phối, Aptomat, hệ thống điện cố định trong tòa nhà.
• CAT IV: Dùng cho điểm đầu vào của hệ thống hạ thế (đo trực tiếp sau công tơ).

Những Lưu Ý Quan Trọng Khi Sử Dụng Điện Hạ Thế

Mặc dù hệ thống điện hạ thế là cấp điện áp thấp trong mạng lưới điện quốc gia, tuy nhiên bên cạnh những lợi ích mà nó mang lại, thì cũng tiềm ẩn nhiều nguy hiểm nghiêm trọng nếu chủ quan và không sử dụng đúng cách. Vì vậy bạn cần nắm rõ những lưu ý quan trọng khi sử dụng điện hạ thế dưới đây để sử dụng điện một cách an toàn và hiệu quả:

1. Tuyệt đối không chủ quan: Đây là lưu ý quan trọng nhất, cũng chính là nguyên nhân lớn nhất ngay ra các sự cố, tai nạn điện đáng tiếc.
2. Sử dụng thiết bị chính hãng: Điều này giúp đảm bảo chất lượng và tuân thủ đầy đủ các tiêu chuẩn an toàn điện quốc tế như nhà sản xuất công bố.
3. Nên kết hợp thiết bị chống rò: Hầu hết các thiết bị điện đều không có khả năng tự chống rò điện, việc lắp đặt các thiết bị này góp phần nâng cao hiệu quả bảo vệ an toàn tuyệt đối.
4. Kiểm tra định kỳ: Đặc biệt là tại các mối nối dây điện, đầu cos để tránh tình trạng tiếp xúc kém, đảm bảo hệ thống điện được vận hành trơn tru, không bị gián đoạn.

4 Sự Cố Điện Hạ Thế Thường Gặp Và Cách Khắc Phục Mà Bạn Cần Nắm

Cuối cùng, để duy trì hiệu quả truyền tải điện năng, cũng như tuổi thọ lâu dài của hệ thống điện hạ áp, việc trang bị các kiến thức về sự cố điện có thể xảy ra và cách khắc phục là điều cần thiết. Dưới đây là 4 sự cố điện hạ thế thường gặp nhất và cách khắc phục hiệu quả, khi không may xảy ra:

Quá tải

Sự cố quá tải điện thường xảy ra do nguyên nhân sử dụng quá nhiều thiết bị công suất lớn đồng, đặc biệt là trong những giờ cao điểm, nhu cầu sử dụng điện tăng cao. Điều này dẫn đến vượt quá khả năng chịu đựng của dây dẫn, ổ cắm và Aptomat, từ đó gây ra những hậu quả mất điện, cháy nổ, phá hỏng thiết bị và gây nguy hiểm cho tính mạng con người.

Cách khắc phục hiệu quả:

• Trước hết là tắt bớt các thiết bị không cần thiết như bóng đèn, máy quạt, tivi,…
• Nâng cấp hệ thống dây dẫn điện với tiết diện lớn hơn, thay Aptomat có dòng định mức phù hợp với công suất điện tiêu thụ.

Ngắn mạch

Sự cố ngắn mạch hay còn gọi là chập mạch, xảy ra khi hai cực của dây dẫn tiếp xúc với nhau, do lớp vỏ cách điện bị phá hủy, nứt, vỡ do va đập hay động vật, côn trùng cắn phá. Dấu hiệu nhận biết ngắn mạch là xuất hiện tiếng “rè rè, chạch chạch” và có tia lửa điện tại vị trí hở mạch.

Cách khắc phục hiệu quả:

• Đầu tiên khi phát hiện ngắn mạch cần phải ngắt nguồn điện ngay lập tức.
• Sử dụng đồng hồ vạn năng để đo thông mạch dây dẫn tại nhiều điểm khác nhau để tìm ra chính xác điểm bị chập điện.
• Thay thế đoạn dây điện mới hoặc sửa chữa thiết bị bị hỏng trước khi bật nguồn điện trở lại.

Chập điện

Sự cố chập điện thường xảy ra do nguyên nhân tiếp xúc kém tại các đầu dây nối vào ổ cắm, cầu dao bị lỏng. Dẫn đến hao phí điện và sinh ra nhiệt độ cao làm nóng chảy lớp vỏ cách điện và phát ra tia lửa điện. Tuy nhiên, hậu quả của sự cố này thường không lớn và có thể dễ dàng kiểm soát tốt ngay tại nhà. Bằng cách thường xuyên kiểm tra và siết chặt mối nối, kết hợp với sử dụng đầu cos để loại bỏ phần dây thừa trước khi lắp đặt vào thiết bị.

Rò rỉ điện

Rò rỉ điện là một trong những hiện tượng phổ biến, xảy ra thường xuyên nhưng bằng mắt thường chúng ta không thể nhận biết được. Nguyên nhân chính là lớp cách điện của dây dẫn hoặc vỏ thiết bị bị hỏng, khiến dòng điện bên trong dễ dàng đi ra bên ngoài nếu tiếp xúc với chất dẫn điện. Hậu quả là khi tiếp xúc với cơ thể người gây ra giật điện, ảnh hưởng trực tiếp đến tính mạng của con người.

Cách khắc phục chuyên dụng dành cho sự cố rò rỉ điện chính là:

• Lắp đặt hệ thống nối thất (thiết bị) cho hệ thống điện và thiết bị có công suất lớn.
• Lắp đặt cầu dao chống giật (ELCB/RCBO) giúp ngăn cản dòng điện tiếp tục rò rỉ ra bên ngoài.

Đọc thêm: Sụt Áp Là Gì? Nguyên Nhân Và Cách Khắc Phục Hiệu Quả

Câu Hỏi Thường Gặp (FAQ)

Điện hạ thế có nguy hiểm không?

Có. Điện hạ thế 220V là mức điện áp cực kỳ nguy hiểm với con người, có thể gây co thắt cơ và liệt hô hấp khi tiếp xúc với cơ thể người.

Điện dân dụng có phải là điện hạ thế không?

Điện dân dụng là điện hạ thế, với giá trị 220V thuộc một dạng của điện hạ thế <1000V.

Điện hạ thế khác gì trung thế?

Điện hạ thế có giá trị <1kV, trong khi đó điện trung thế có giá trị lớn hơn từ 1kV – 35kV.

Điện 220V có phải hạ thế không?

Chắc chắn rồi. Điện 220V thấp hơn 1000V nên được xếp vào nhóm điện hạ thế.

Lời kết: Hy vọng thông qua bài viết trên đây đã giúp bạn hiểu rõ một cách tường tận về điện hạ thế là gì, đặc biệt là các vận hành hệ thống điện an toàn. Đừng quên theo dõi Giải Pháp Đo Kiểm để được trang bị những kiến thức sử dụng điện hiệu quả và biết cách lựa chọn thiết bị đo kiểm điện chính xác, đáng tin cậy nhất.
