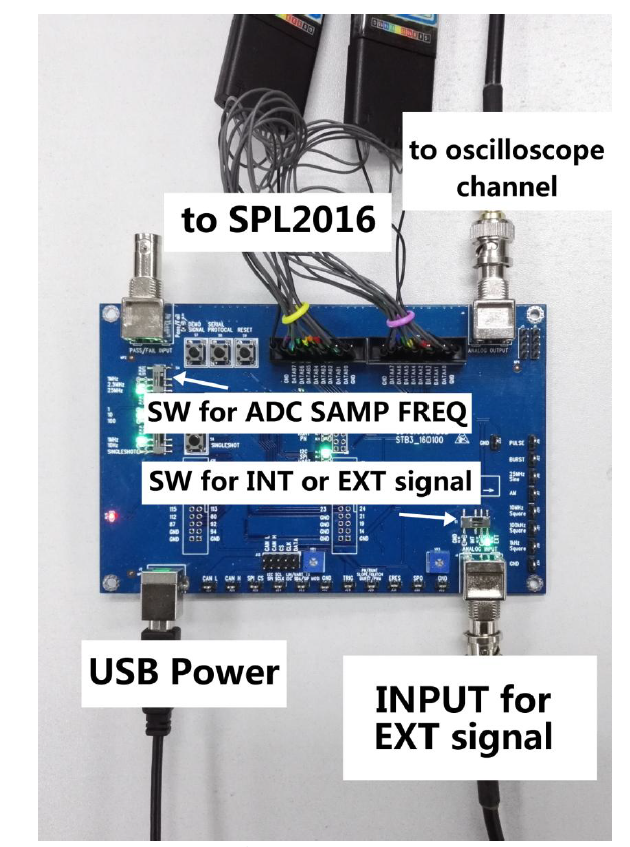

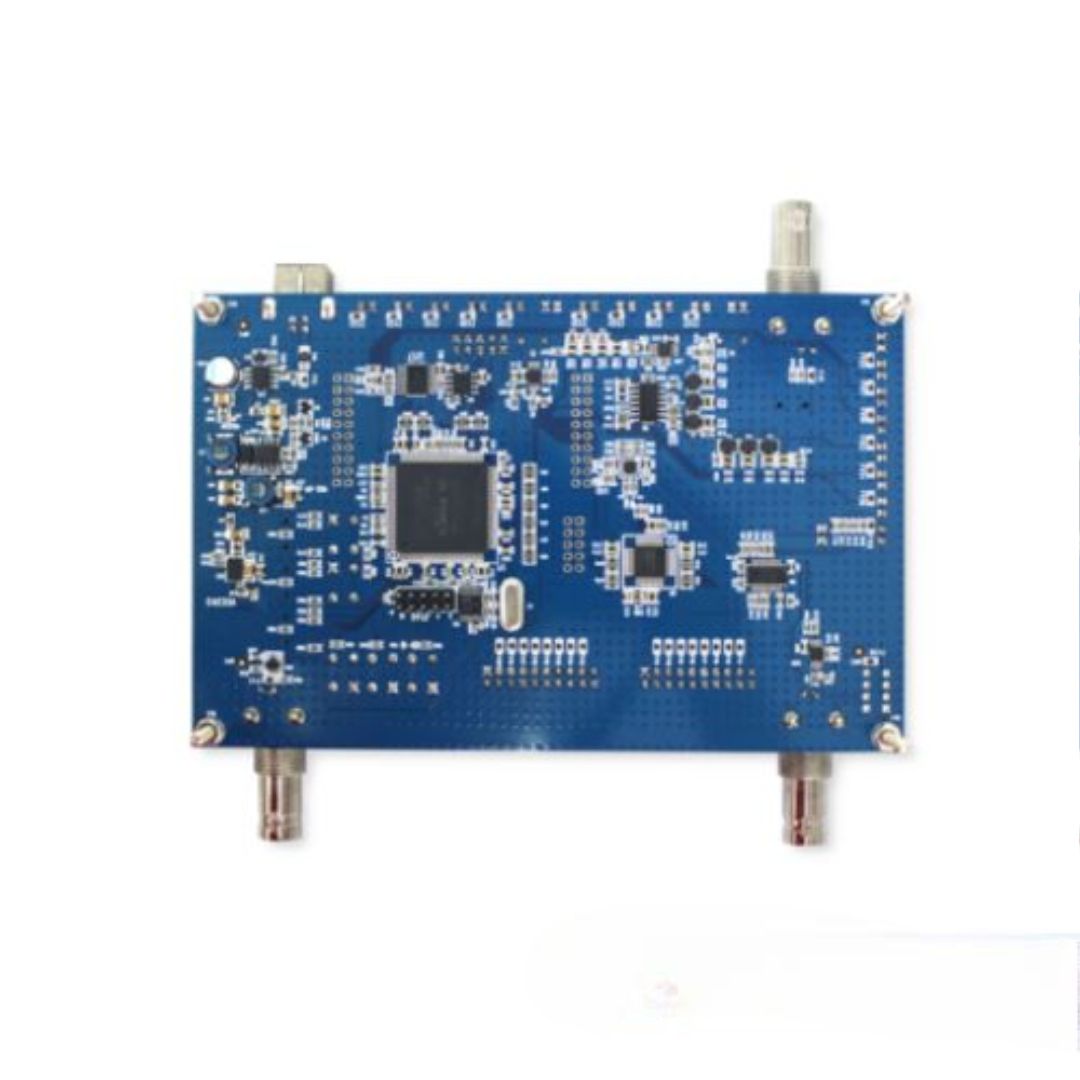

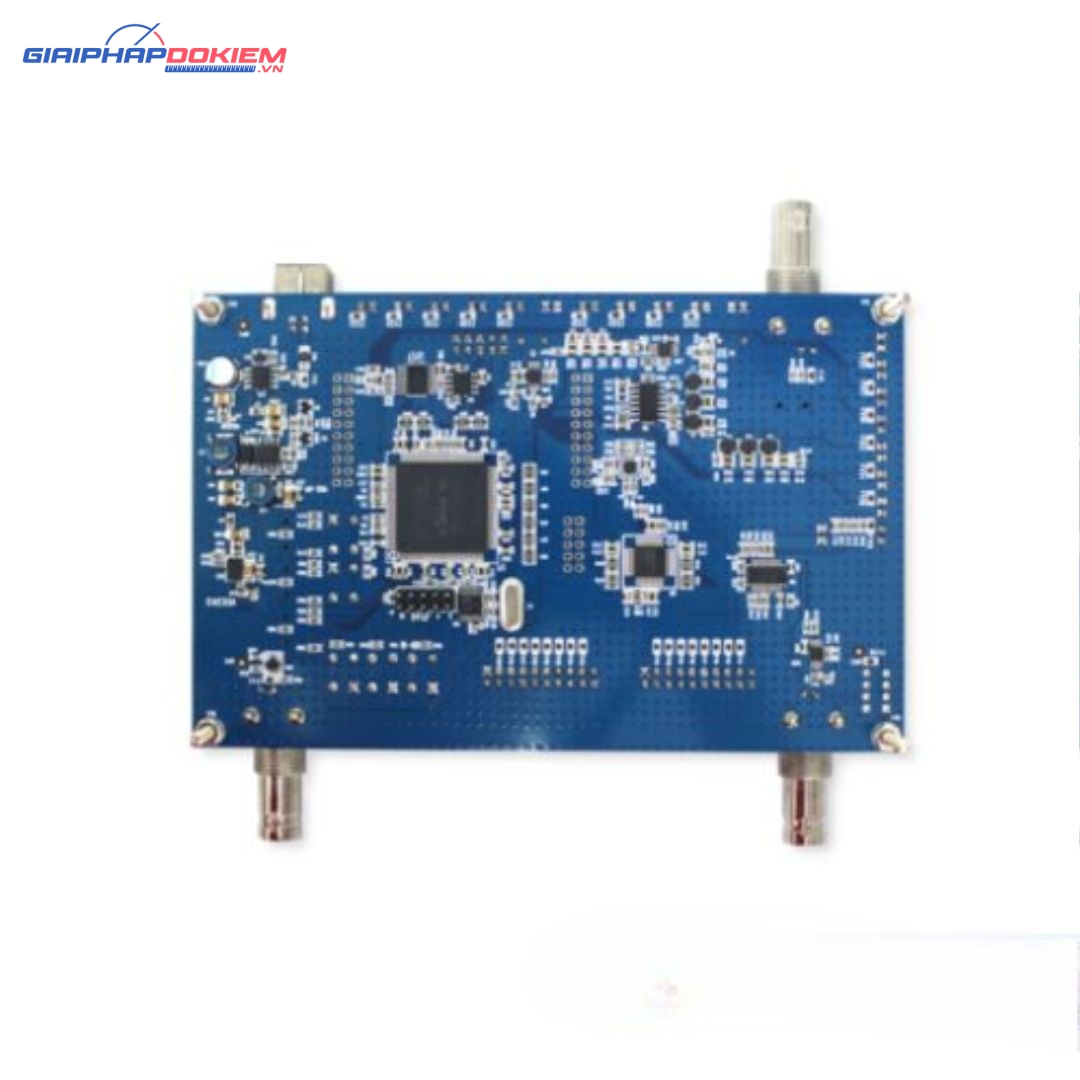

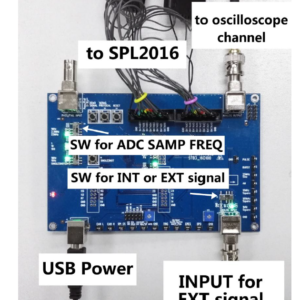

Bảng mạch huấn luyện Oscilloscope Demo Siglent STB-3
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Giới thiệu Bảng mạch huấn luyện Oscilloscope Demo Siglent STB-3
Bảng mạch huấn luyện Oscilloscope Demo Siglent STB-3 được thiết kế như một thiết bị hỗ trợ giảng dạy / đào tạo được sử dụng để chứng minh cách kích hoạt và hiển thị các tín hiệu phức tạp trên một máy hiện sóng hiện đại.
Các tín hiệu bao gồm các sóng hình sin và sóng vuông, AM, chùm và các tín hiệu bus nối tiếp chung.
Nguồn được cung cấp bởi cáp USB tiêu chuẩn.
Các tính năng chính của Siglent STB-3
Nhiều tín hiệu tích hợp: Bao gồm các nguồn sóng sin, sóng vuông, xung, AM, xung nhịp, PWM và nhiễu giả.
Trình diễn giao thức nối tiếp: Tích hợp các tín hiệu I²C, SPI, UART, LIN và CAN để thực hành giải mã nối tiếp.
Hỗ trợ MSO và Chế độ Đạt/Không đạt: Tương thích với các mẫu MSO của Siglent và chức năng kích hoạt Đạt/Không đạt (với đèn LED báo hiệu).
Thông số có thể điều chỉnh: Có các nút điều khiển độ sâu điều chế AM, mức nhiễu ERES và công tắc chọn tín hiệu.
Cấp nguồn qua USB: Vận hành thuận tiện mà không cần nguồn điện bên ngoài.
Ứng dụng điển hình của Siglent STB-3
Trình diễn và đào tạo máy hiện sóng: Hoàn hảo để giới thiệu các chế độ kích hoạt, giải mã và thu thập dữ liệu tiên tiến của Siglent trong các buổi trình diễn cho khách hàng hoặc giảng dạy trên lớp.
Phòng thí nghiệm dịch vụ và hiệu chuẩn: Cung cấp nguồn tham chiếu ổn định và có thể lặp lại để xác minh hiệu suất và hiệu chuẩn máy hiện sóng.
Giáo dục Kỹ thuật: Lý tưởng cho các trường đại học và viện kỹ thuật để giảng dạy phân tích dạng sóng, nguyên tắc kích hoạt và giải mã giao thức.
Đánh giá Sản phẩm & Hỗ trợ Bán hàng: Công cụ hỗ trợ thực tiễn để trình diễn các thiết bị Siglent tại các triển lãm hoặc địa điểm của khách hàng.
Ví dụ Trình diễn
Các Loại Dạng Sóng: Sin (25 MHz, 1.3 Vpp), Vuông (lên đến 10 MHz) và PWM (24.4 kHz).
Thực hành Kích hoạt: Sử dụng tín hiệu nhiễu, độ dốc, xung hoặc tín hiệu ngắn để kiểm tra các chế độ kích hoạt nâng cao.
Giải mã Nối tiếp: Xem các khung dữ liệu đã giải mã trên máy hiện sóng từ các bus I²C, SPI và CAN.
Chế độ MSO: Kết hợp đầu vào tương tự và kỹ thuật số để phân tích các tín hiệu nhúng phức tạp.
Các tín hiệu bao gồm
Tín hiệu tương tự: Sóng sin, sóng vuông, AM, xung, PWM, PWM điều chế nhiễu
Tín hiệu số: Xung cạnh nhanh, nhiễu giả, giao thức bus nối tiếp
Chế độ đặc biệt: Hiển thị SPO, đạt/không đạt và trình diễn MSO
Với bộ tín hiệu toàn diện và thao tác USB đơn giản, bảng mạch demo Siglent STB3 là người bạn đồng hành hoàn hảo cho các nhà giáo dục, kỹ sư và chuyên viên bán hàng đang tìm kiếm một công cụ đáng tin cậy, tất cả trong một để trình diễn khả năng của máy hiện sóng và các kỹ thuật đo lường.
Thông số kỹ thuật của Siglent STB-3
Trọng lượng: 2 lbs
Kích thước: 9 × 6 × 3 in
