Đầu Đo Dòng Điện AC/DC Hioki CT6834
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

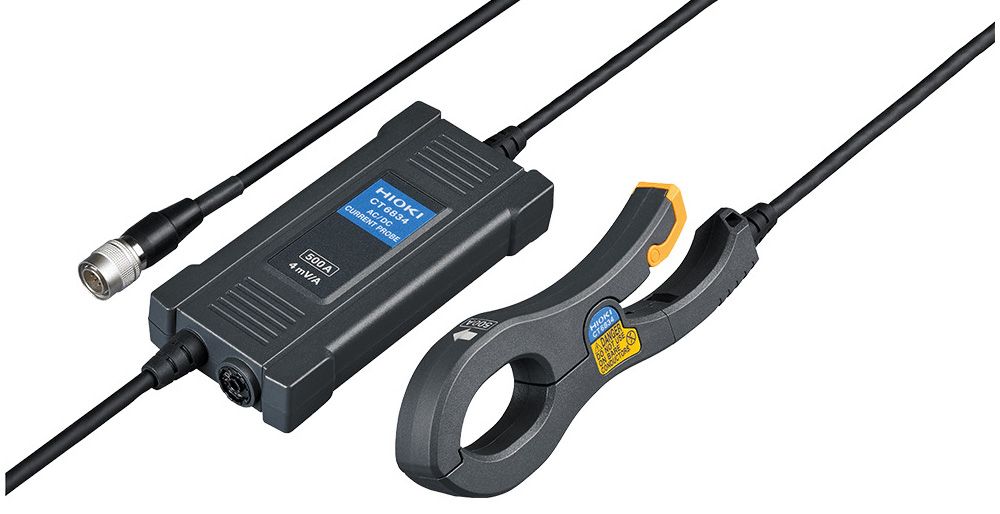

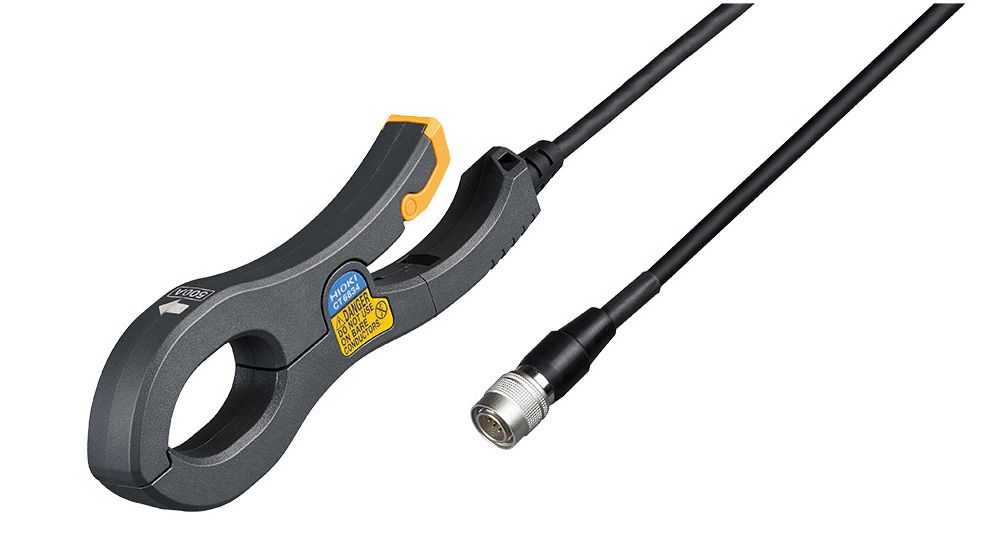

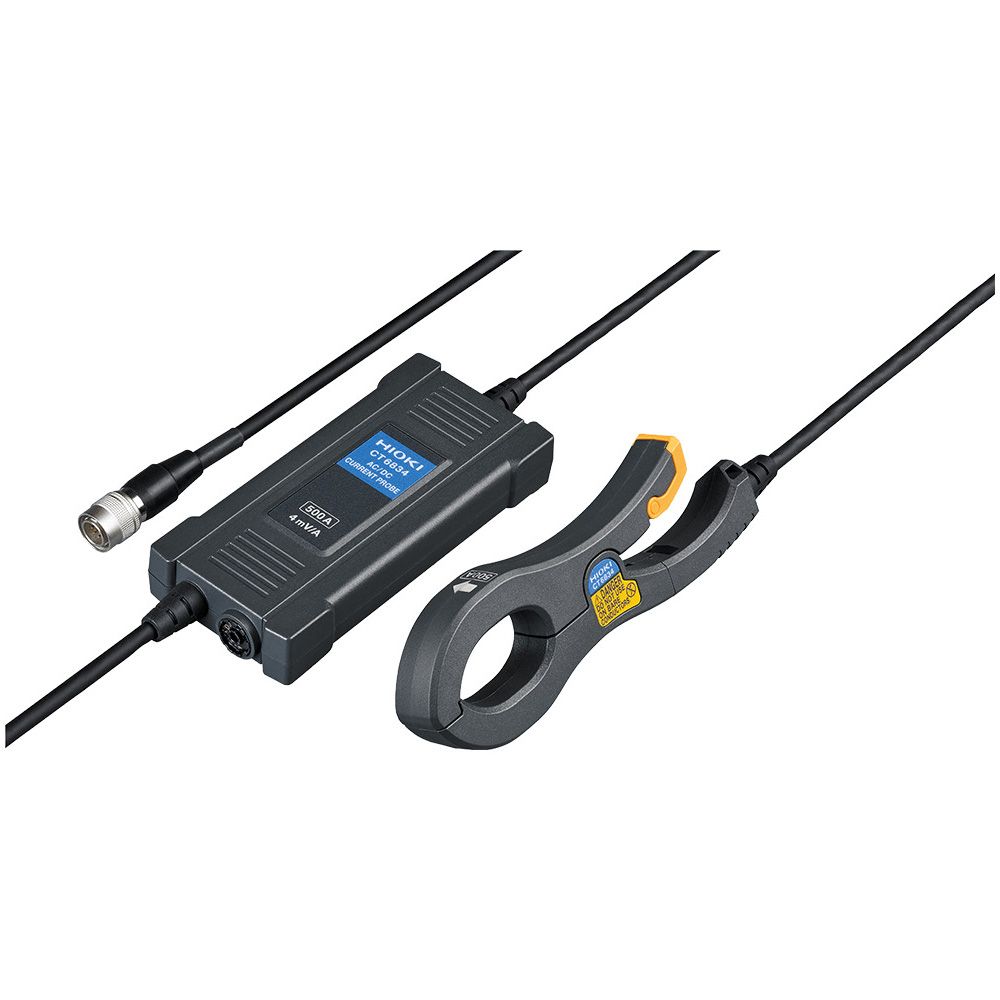

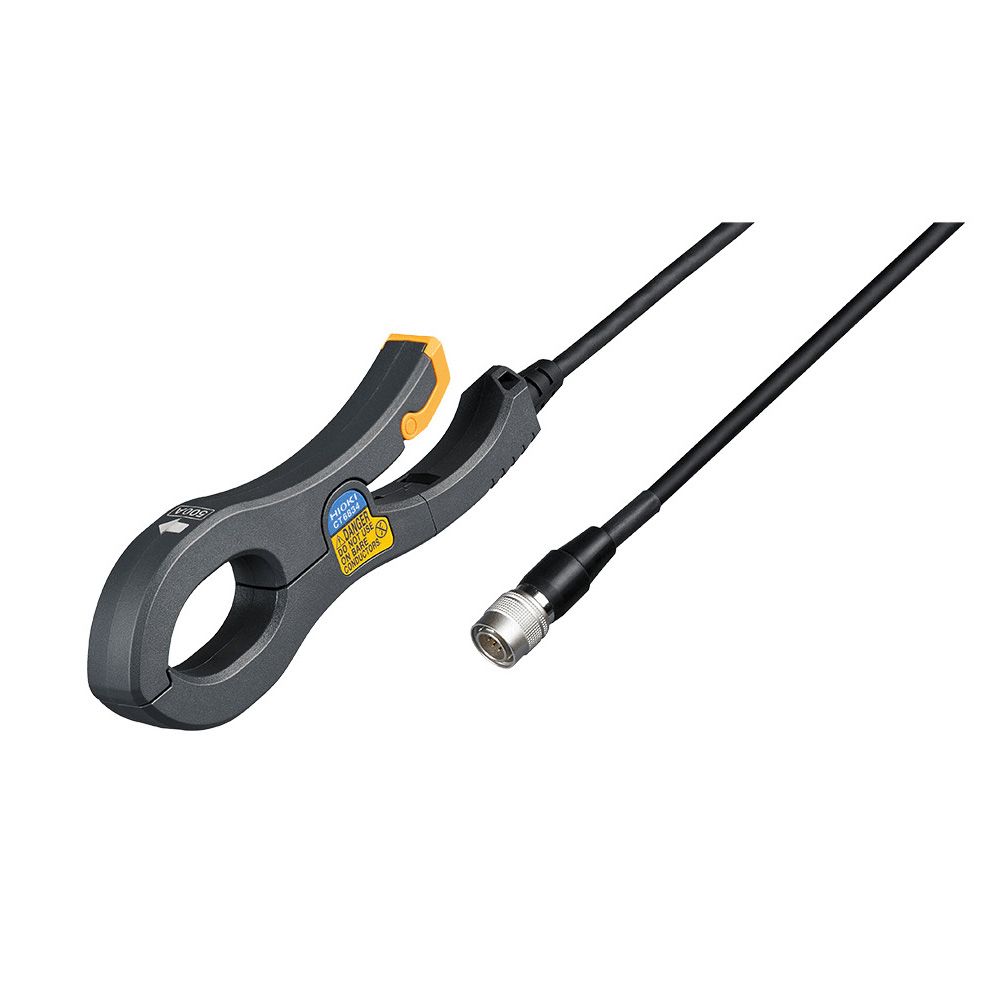

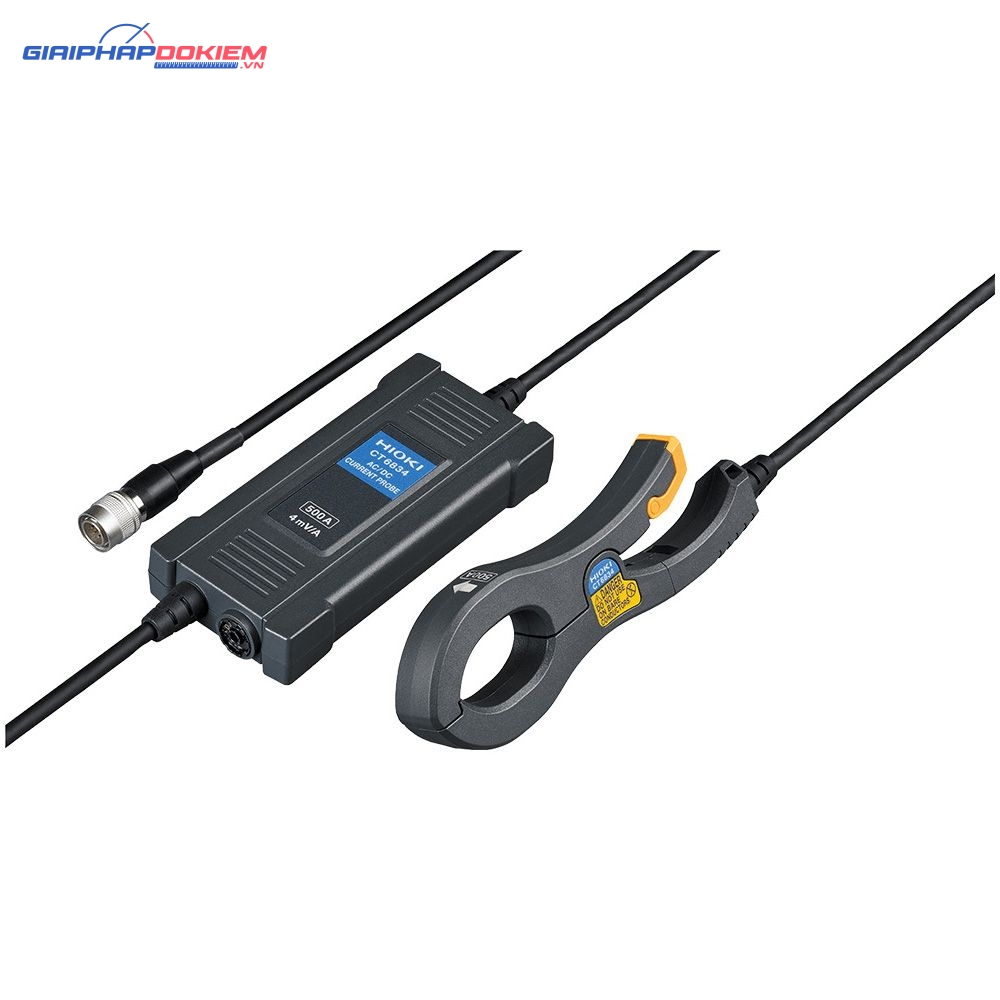

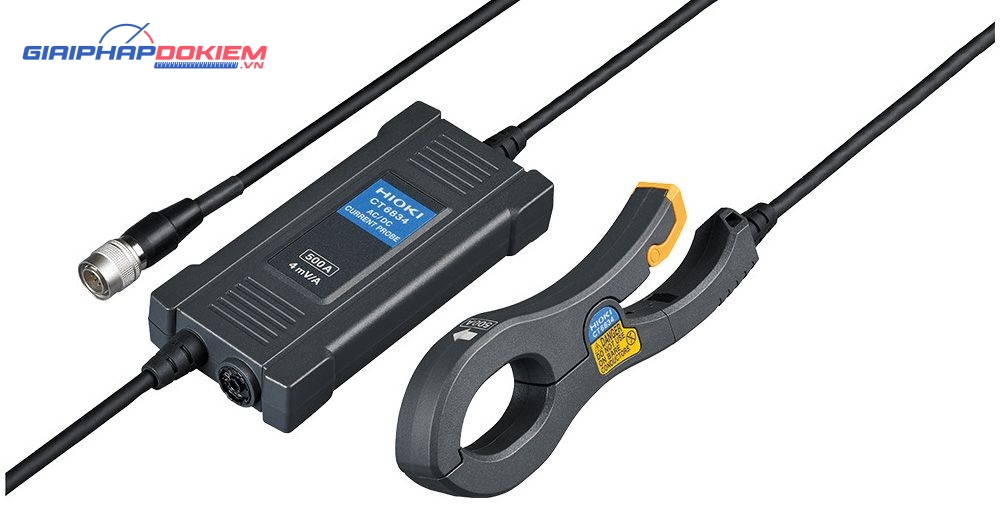

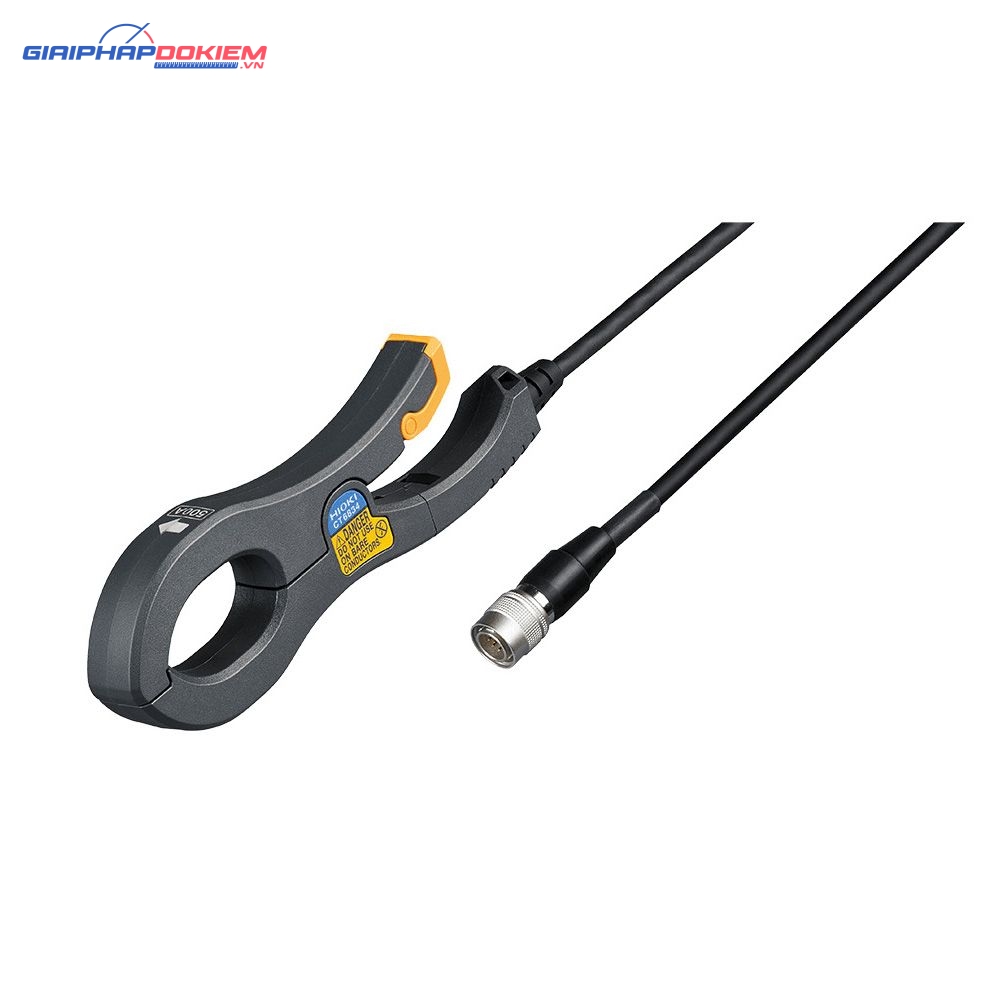

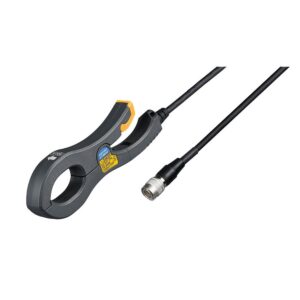

Đầu Đo Dòng Điện AC/DC Hioki CT6834
Đầu đo dòng điện AC/DC HIOKI CT6834 là cảm biến dòng điện dạng kẹp tiên tiến, được Hioki ra mắt để hỗ trợ đo lường chính xác dòng AC/DC ở mức cao, đặc biệt phù hợp cho phát triển xe điện và hệ thống công suất lớn.
Đặc Điểm Nổi Bật
Thiết bị có khả năng đo rộng với dòng định mức lên đến 500 A rms hoặc 800 A đỉnh, vượt trội so với các model nhỏ hơn như CT6830 (2 A).
Thiết kế nhỏ gọn, dễ lắp đặt ở không gian chật hẹp với hệ thống dây phức tạp, hoạt động ổn định ở nhiệt độ rộng (-40°C đến 85°C).
Độ chính xác cao về biên độ, pha và nhiệt độ, hỗ trợ đo công suất chính xác trong môi trường khắc nghiệt.
Tính Năng Chính Đầu Đo Dòng Điện AC/DC Hioki CT6834
- Đo không tiếp xúc dòng AC/DC True RMS với độ chính xác cao, phù hợp kết hợp máy phân tích công suất Hioki.
- Hỗ trợ môi trường công nghiệp CAT IV, chống bụi nước (IP54 một số model liên quan).
- Cấu trúc đa dạng cho dây điện phức tạp, hiệu suất ổn định ở tần số cao.
Ứng Dụng Thực Tiễn
- Sử dụng trong phát triển xe điện (EV/HEV), kiểm tra mạch điện tử, giám sát hệ thống điện công nghiệp và bảo trì thiết bị cao áp.
- Phù hợp kỹ sư điện, thợ bảo trì đo dòng nhỏ đến lớn mà không ngắt mạch, đặc biệt trong tủ điện chật hẹp.
- Lý tưởng cho đo công suất chính xác ở môi trường nhiệt độ biến đổi mạnh.
Thông Số Kỹ Thuật:
| Dòng điện định mức | 500 A AC / DC |
|---|---|
| Băng thông tần số | DC đến 50 kHz |
| Đường kính của dây dẫn có thể đo được | Tối đa φ20 mm (0,79 in.) |
| dòng điện cực đại | Lên đến ±800 A đỉnh được phép ở nhiệt độ 40°C (104°F) hoặc thấp hơn và trong vòng 1 chu kỳ của dạng sóng tuần hoàn 10 ms hoặc hơn (giá trị thiết kế, nằm ngoài phạm Độ chính xác chính xác được đảm bảo) |
| Điện áp đầu ra | 4 mV / A |
| Độ chính xác phép đo | DC: ±0,07% rdg. ±0,01% fs 16 Hz ≤ f ≤ 66 Hz: ±0,07% rdg. ±0,007% fs Lên đến 20 kHz được chỉ định |
| Dải nhiệt độ và độ ẩm hoạt động | Cảm biến, cáp: −40°C đến 85°C (−40°F đến 185°F), 80% RH trở xuống (không ngưng tụ) Hộp rơle: −25°C đến 50°C (−13°F đến 122°F), 80% RH trở xuống (không ngưng tụ) |
| Hệ số nhiệt độ | Các giá trị số sau đây được thêm vào Độ chính xác của phép đo theo chênh lệch nhiệt độ với giới hạn trên và dưới của phạm vi nhiệt độ Độ chính xác được đảm bảo (18°C hoặc 28°C [64°F hoặc 82°F]) nếu nhiệt độ vận hành nằm ngoài phạm vi nhiệt độ Độ chính xác được đảm bảo (23°C±5°C [73°F±9°F]). – Cảm biến – Hộp rơle |
| Tác động của vị trí dây dẫn | (Đối với dây dẫn có đường kính ngoài 10 mm) DC: ±0,03% giá trị đọc hoặc thấp hơn (±0,01% giá trị đọc Thông thường) 50 Hz/60 Hz: ±0,04% giá trị đọc hoặc thấp hơn (±0,015% giá trị đọc Thông thường) 1 kHz: ±0,1% giá trị đọc hoặc ít hơn (±0,04% giá trị đọc Thông thường) 10 kHz: ±1% giá trị đọc hoặc thấp hơn (±0,3% giá trị đọc là bình thường) |
| Nguồn | Sử dụng thiết bị Hioki với đầu nối ME15W |
| Kích thước | Cảm biến: xấp xỉ 149W × 46H × 16,5D mm (5,9W × 1,8H × 0,6D in.) Hộp rơle: xấp xỉ 126W × 57H × 20,5D mm (5,0W × 2,2H × 0,8D in.) (trừ phần nhô ra và cáp) |
| Trọng lượng | CT6834: khoảng 500 g (17,6 oz.) CT6834-01: khoảng 710 g (25,0 oz.) |
| Chiều dài cáp đầu ra | CT6834: khoảng 5 m ([16,4 ft.] bao gồm hộp rơle) CT6834-01: khoảng 10 m ([32,8 ft.] bao gồm hộp rơle) |
| Phụ kiện | Nhãn màu (để nhận dạng kênh) ×1, Hộp đựng ×1, Sách hướng dẫn sử dụng ×1, Thận trọng khi sử dụng cảm biến dòng điện ×1 |
