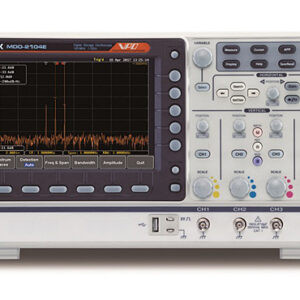

Máy hiện sóng GW Instek MDO-2204EG
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
– Lựa chọn băng thông 200/100/70 MHz; 2 hoặc 4 kênh
– Tốc độ lấy mẫu thời gian thực cho mỗi kênh là 1GSa/s (kiểu máy 2 kênh)
– Tốc độ lấy mẫu thời gian thực tối đa là 1GSa/s (model 4 kênh)
– Độ sâu bộ nhớ trên mỗi kênh 10M và công nghệ hiển thị dạng sóng VPO
– Tốc độ cập nhật dạng sóng lên tới 120.000 wfms/s
– FFT tối đa 1M cung cấp các phép đo độ phân giải miền tần số cao hơn
– MDO-2000EG trang bị máy phân tích phổ và AWG 25 MHz kênh đôi MDO-2000EX trang bị máy phân tích phổ; AWG kênh đôi 25 MHz; DMM và nguồn điện
– Đo RMS thực trong chức năng DMM
Messenger
Zalo
Thông tin sản phẩm

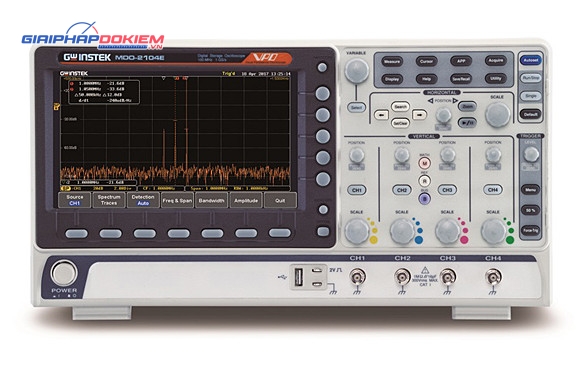

Giới thiệu Máy hiện sóng GW Instek MDO-2204EG
Máy hiện sóng GW Instek MDO-2204EG là máy hiện sóng miền hỗn hợp đa chức năng. Dòng sản phẩm này bao gồm hai tổ hợp tính năng: MDO-2000EG và MDO-2000EX. Các mẫu Máy hiện sóng GW Instek MDO-2204EG có bộ phân tích phổ tích hợp và bộ tạo dạng sóng tùy ý 25 MHz kênh đôi và các mẫu MDO-2000EX có bộ phân tích phổ tích hợp, bộ tạo dạng sóng tùy ý, DMM đếm 5.000 và nguồn điện 5V/1A. Loại đầu tiên, MDO-2000EX là máy hiện sóng duy nhất được trang bị DMM và nguồn điện trong ngành T&M.
Thông số kỹ thuật Máy hiện sóng GW Instek MDO-2204EG
| Dải tần | 200Mhz |
| Số kênh | 4 |
| Tốc độ lấy mẫu | 1Gsa/s |
| Bộ nhớ | 10M/ch |
| Thời gian tăng | 1.75ns |
| Đầu vào | AC, DC, GND |
| Độ phân dải | 8 bit, 1mV ~ 10V/div |
| Độ chính xác | 3% |
| Trở kháng vào | 1MΩ//16pF |
| Đầu vào tối đa | 300Vrms, CAT I |
| Chế độ Trigger, X-Y | |
|---|---|
| Chế độ đo | Pk-Pk, Tối đa, Tối thiểu, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker , Flicker Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase |
| Tính năng phân tích phổ | |
| Dải tần | DC~500MHz |
| Tốc độ lấy mẫu | 1kHz~500Mhz |
| Độ phân dải | 1Hz~500kHz |
| Mức tham chiếu | -50 dBm đến + 40dBm trong các bước 5dBm |
| Tính năng phát xung | |
|---|---|
| Dải tần | 25MHz |
| Tốc độ lấy mẫu | 200MSa/s |
| Số kênh | 2 |
| Độ phân dải | 1mV |
| Dạng sóng | Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac |
| Đầu ra | 20 mVpp – 5 Vpp, HighZ;10 mVpp – 2.5 Vpp, 50 Ω |
| Độ phân dải | 1mV |
| Độ chính xác | 2% |
| Màn hình | 8″ TFT LCD WVGA color |
| Độ phân dải | 800×480 |
| Giao diện | USB, LAN, Go-NoGo BNC, Lock |
| Nguồn điện | AC 100V-240V, 48~63 Hz |
| Kích thước | 384mm x 208mm x 127.3mm |
| Khối lượng | 3 kg |
| Phụ kiện bao gồm | HDSD, Que đo, CD, Dây nguồn |
