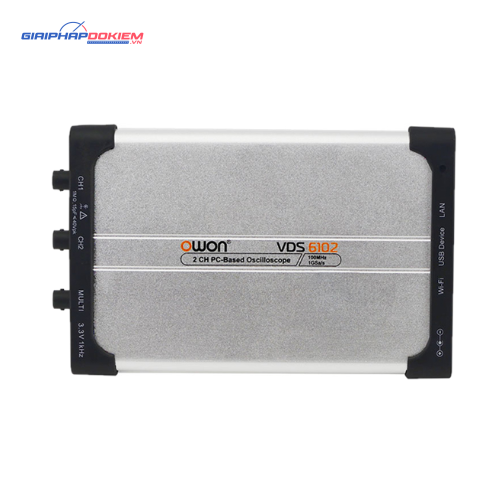

Máy hiện sóng PC OWON VDS6102 100MHz, 1GSa/s, 2 kênh, 8-bit

Thông số kỹ thuật chính máy hiện sóng PC OWON VDS6102

• Băng thông: 100 MHz
• Độ phân giải dọc (A/D): 8 bits
• Tốc độ lấy mẫu: 500 MS/s
• Thời gian tăng (Rise Time): ≤ 3.5 ns
• Thang thời gian ngang (Horizontal Scale): 5ns/div – 100s/div, bước nhảy 1 – 2 – 5
• Chế độ lấy mẫu: Sample, peak detect, average
• Số kênh: 3 (2 main one + 1 auxilary)
• Chiều dài ghi: Max 10M
• Khớp nối đầu vào: DC, AC, Ground
• Trở kháng đầu vào: 1 MΩ ± 2%, in parallel with 15 pF ± 5 pF
• Điện áp đầu vào tối đa: 40 V (DC + AC Peak)
• Độ chính xác DC Gain: 3% when ≥ 2 mV
• Độ nhạy dọc: 2 mV/div – 5 V/div
• Loại kích hoạt (Trigger): Edge, video, slope, pulse
• Chế độ kích hoạt (Trigger): Auto, normal, single
• Tần số dòng/trường (Video): Hỗ trợ các tiêu chuẩn phát sóng NTSC, PAL and SECAM

Bộ tạo tín hiệu tích hợp

• Dạng sóng tiêu chuẩn: Sin, vuông, dốc và xung
• Tần số đầu ra: 5 MHz
• Tốc độ lấy mẫu: 25 MSa/s
• Số kênh: 1
• Độ phân giải dọc: 10 bits
• Biên độ dao động: 10 mVpp – 5 Vpp
• Dải bù DC (AC+DC): ± 2.5V
• Trở kháng đầu ra: 50 Ω (typical)

Thông số chung

• Giao diện giao tiếp: Thiết bị USB (Type-C), USB chủ (hỗ trợ mở rộng Wi-Fi), LAN
• Wi-Fi Module: Tùy chọn (available in option)
• Nguồn điện: 5 – 15 VDC / 1.2A
• Công suất tiêu thụ: ≤ 8 W
• Kích thước thiết bị (R x C x S): 190 x 120 x 18 mm
• Khối lượng: 0.38 kg
