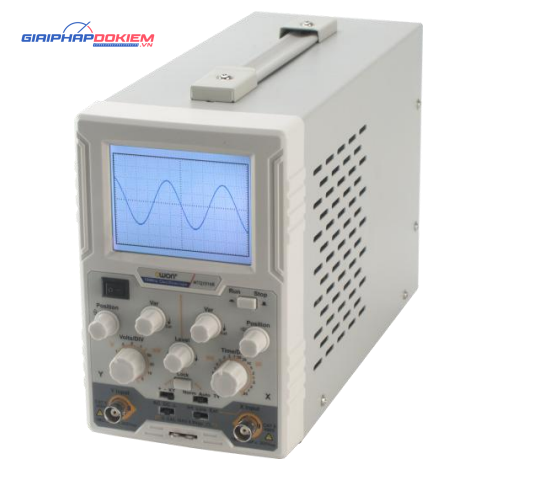

Máy hiện sóng tương tự OWON AS201 (20MHz, 100MS/s, 1 kênh)

Thông số kỹ thuật máy hiện sóng tương tự OWON AS201

Hệ thống ngang

• Tốc độ lấy mẫu: 100MS/s
• Nội suy: (Sinx)/x
• Tốc độ quét (S/DIV): 0,05us/DIV ~ 0,1s/DIV, từng bước 1 – 2 – 5
• Độ chính xác thời gian chuyển tiếp: ± 100 ppm
• Tỷ lệ cắt: ≧ 2,5: 1

Hệ thống dọc

• Độ nhạy: 5 mV/DIV ～ 10 V/DIV
• Độ dịch chuyển: ± 10DIV
• Băng thông tương tự: 10 MHz
• Tần số thấp: ≥ 10 Hz (ở đầu vào, nối AC, -3 dB)
• Thời gian tăng (Rise time ở đầu vào, điển hình): ≤ 30 ns
• Tỷ lệ cắt: ≧ 2,5: 1
• Khớp nối đầu vào: DC, AC, Ground
• Trở kháng đầu vào: 1 MΩ ± 2%, song song với 20 pF ± 5 pF
• Điện áp đầu vào tối đa: 400V (DC + AC, PK – PK)

Chế độ X-Y (Model X-Y)

• Độ nhạy: X: 0,5V/DIV; Y: 0,1V/DIV ~ 1V/DIV
• Băng thông (-3dB): DC: 0 ~ 1 MHz; AC: 10 Hz ~ 1 MHz

Hệ thống kích hoạt (Trigger)

• Phạm vi mức kích hoạt: ± 4 DIV từ trung tâm màn hình
• Độ chính xác của mức kích hoạt (điển hình): ± 0,3 DIV
• Nguồn kích hoạt: Int, Line, Ext
• Chế độ kích hoạt: Norm, AUTO, TV
• Kích hoạt cạnh (Edge trigger): Rising, Falling
• Hỗ trợ kích hoạt video: Hệ thống phát sóng NTSC, PAL và SECAM tiêu chuẩn
• Tốc độ mẫu / Thời gian chuyển tiếp: ± 100ppm
• Khóa kích hoạt: Có hỗ trợ
• Trở kháng đầu vào kích hoạt Ext.: 1 MΩ ± 2%, song song với 20 pF ± 5 pF
• Điện áp đầu vào tối đa kích hoạt Ext.: 400Vpp

Đầu ra kích hoạt của bộ bù đầu dò

• Điện áp đầu ra (Điển hình): Sóng vuông, 0,5Vpp ± 2%
• Tần số (Điển hình): Sóng vuông 1 kHz (± 1%)

Thông số chung và phụ kiện

• Màn hình: 3,7″ LCD (Màn hình tinh thể lỏng)
• Nguồn điện: 100V – 240V AC, 50/60Hz, CAT II
• Công suất tiêu thụ: 15W
• Cầu chì: 1A, Loại T, 250V
• Kích thước (Rộng x Cao x Dày): 117 x 192 x 288 mm
• Trọng lượng: Khoảng 1,8 kg
• Phụ kiện đi kèm: Dây nguồn, hướng dẫn sử dụng, đầu dò, đầu dò điều chỉnh
