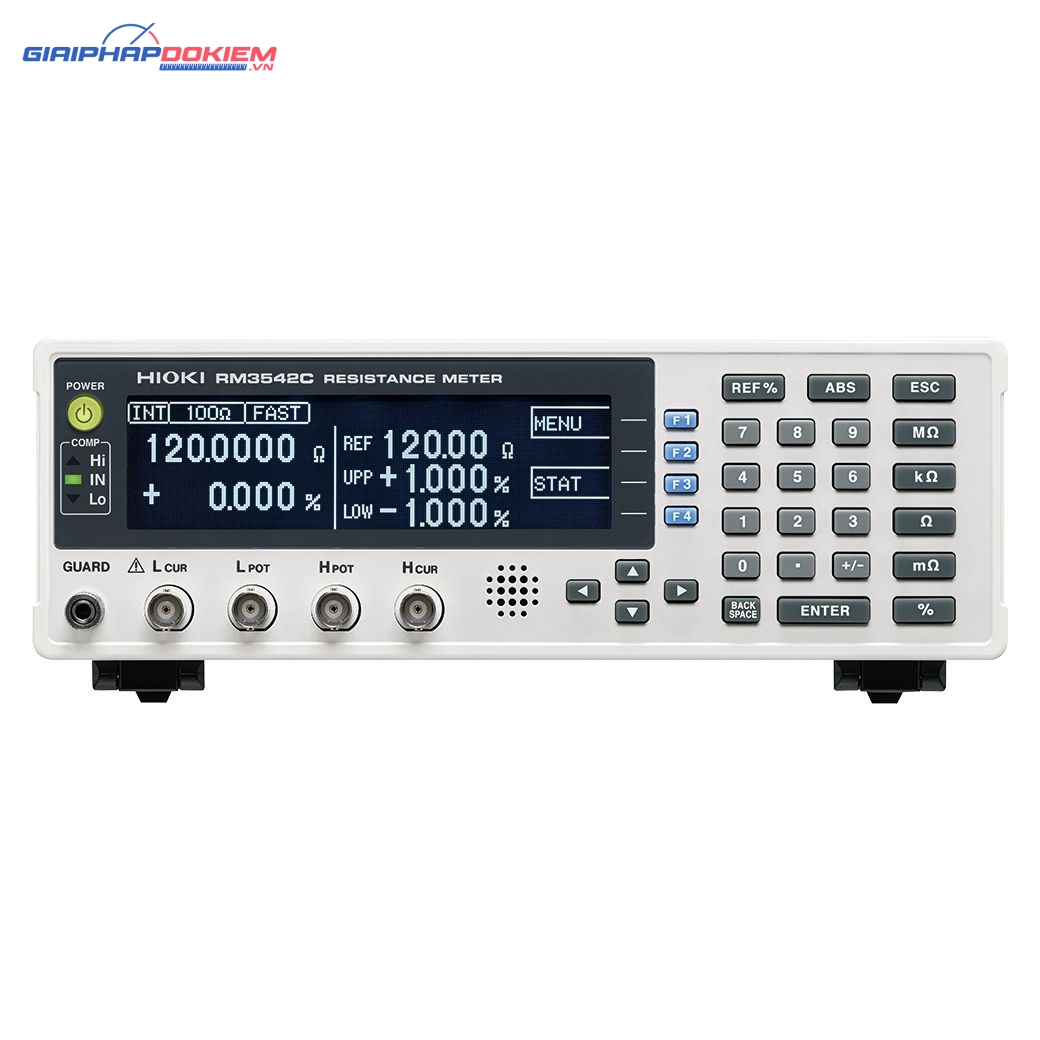

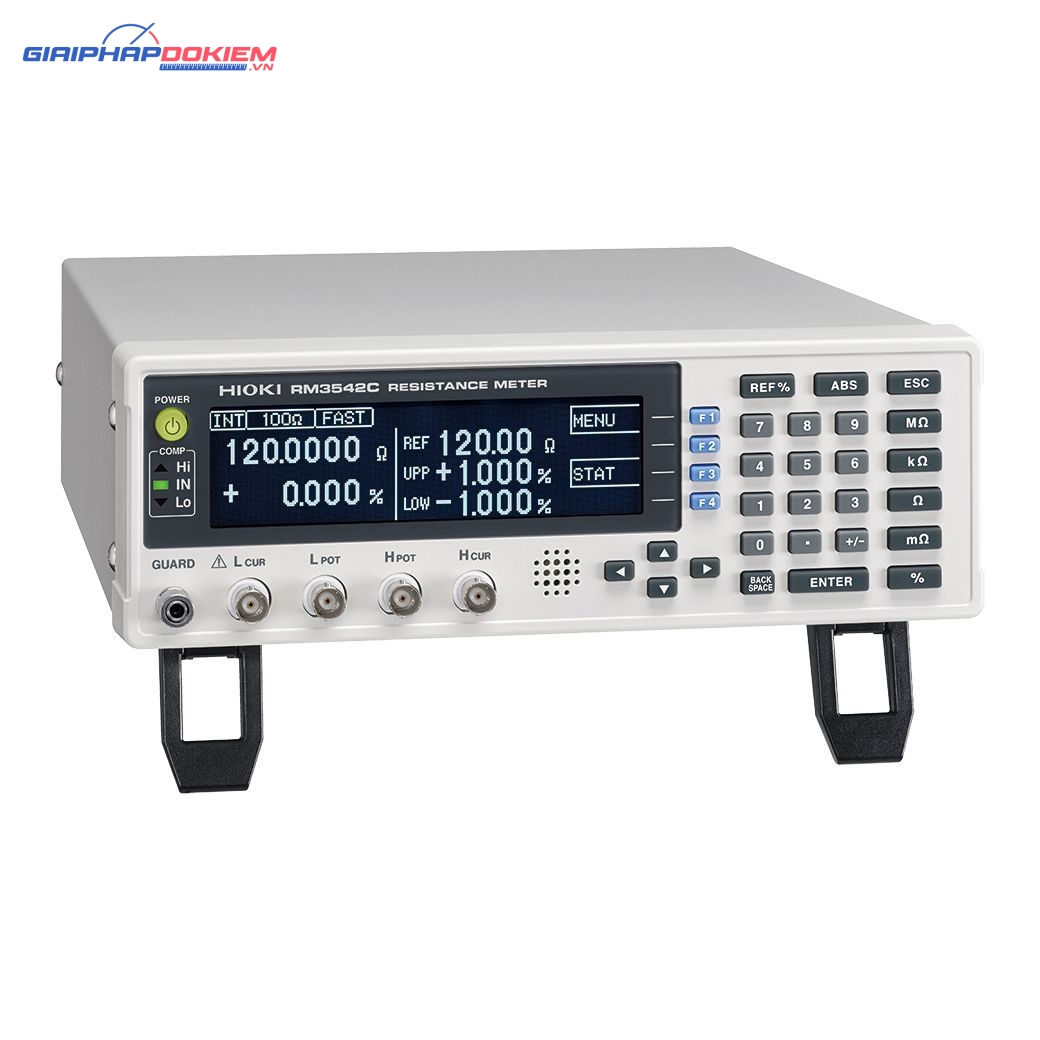

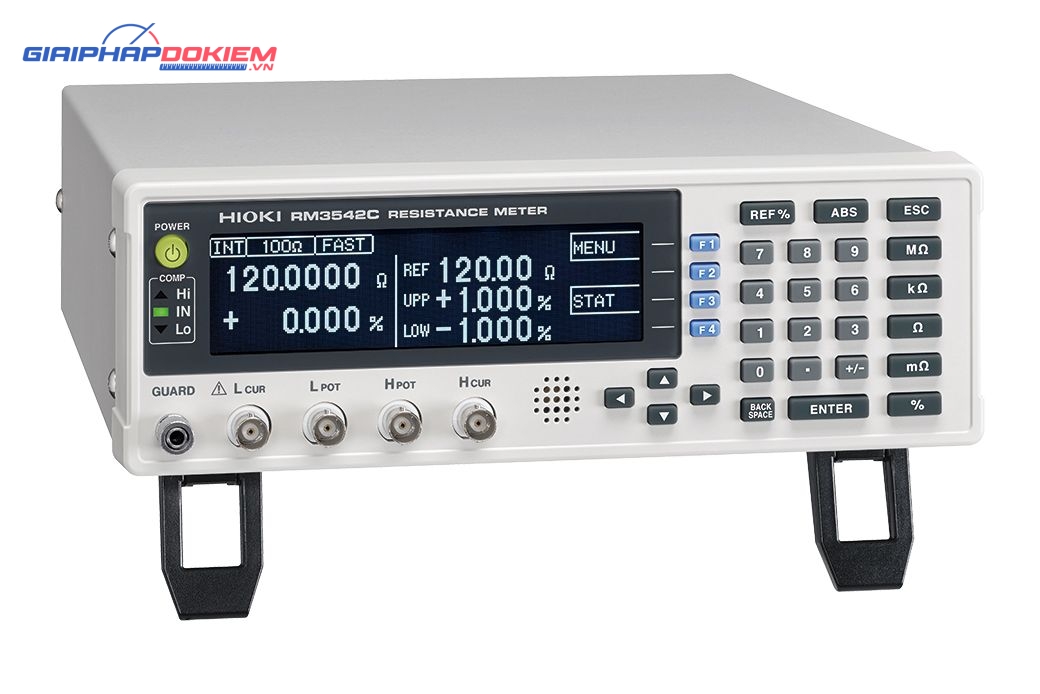

Thiết bị đo điện trở Hioki RM3542C-2
Hioki RM3542C-2 là thiết bị đo điện trở DC chính xác cao thuộc dòng RM3542C, được thiết kế cho dây chuyền kiểm tra tự động (inline) trong sản xuất linh kiện điện tử như chip resistor và ferrite bead. Điểm khác biệt nổi bật của phiên bản -2 là tích hợp giao tiếp GP-IB (IEEE-488), giúp kết nối thuận tiện với hệ thống ATE và PLC công nghiệp.
Hioki RM3542C-2 được phát triển nhằm đáp ứng nhu cầu đo điện trở nhanh, chính xác và ổn định trong môi trường sản xuất tự động, nơi yêu cầu kiểm tra số lượng lớn linh kiện với dung sai nghiêm ngặt. Thiết bị hỗ trợ đo điện trở DC theo phương pháp 4 dây (Kelvin), giúp giảm ảnh hưởng của điện trở dây dẫn và đảm bảo độ tin cậy kết quả đo.
Tính năng nổi bật của Hioki RM3542C-2
✔ Tốc độ đo cực nhanh cho dây chuyền inline
Thiết bị hỗ trợ thời gian đo tối thiểu khoảng 0.9 ms, giúp giảm bottleneck trong kiểm tra điện trở jumper hoặc linh kiện thụ động.
✔ Độ chính xác cao trong đo điện trở thấp
Độ chính xác điển hình đạt khoảng:
±0.015 % rdg ±0.002 % f.s. (dải 100 mΩ)
±0.006 % rdg ±0.001 % f.s. (dải 1000 Ω)
→ Phù hợp kiểm tra linh kiện dung sai nhỏ trong sản xuất hàng loạt.
✔ Tích hợp giao tiếp GP-IB chuyên cho tự động hóa
Phiên bản RM3542C-2 hỗ trợ RS-232C và GP-IB, cho phép điều khiển từ xa và tích hợp hệ thống test tự động.
✔ Chống nhiễu và ổn định trong môi trường công nghiệp
Thiết kế cách ly điện (galvanic isolation) giúp đảm bảo kết quả đo ổn định trong môi trường sản xuất có nhiễu điện cao.
✔ Chế độ Jumper Mode tăng năng suất
Chế độ đo điện trở jumper giúp rút ngắn takt time kiểm tra đến khoảng 76 %, tăng hiệu quả dây chuyền sản xuất.
Lợi ích khi sử dụng Hioki RM3542C-2
✔ Tăng năng suất kiểm tra linh kiện trong dây chuyền SMT
✔ Đảm bảo độ chính xác đo điện trở dung sai thấp
✔ Tích hợp dễ dàng vào hệ thống ATE / PLC
✔ Giảm sai số và tỷ lệ lỗi sản phẩm
✔ Tối ưu kiểm soát chất lượng trong sản xuất điện tử

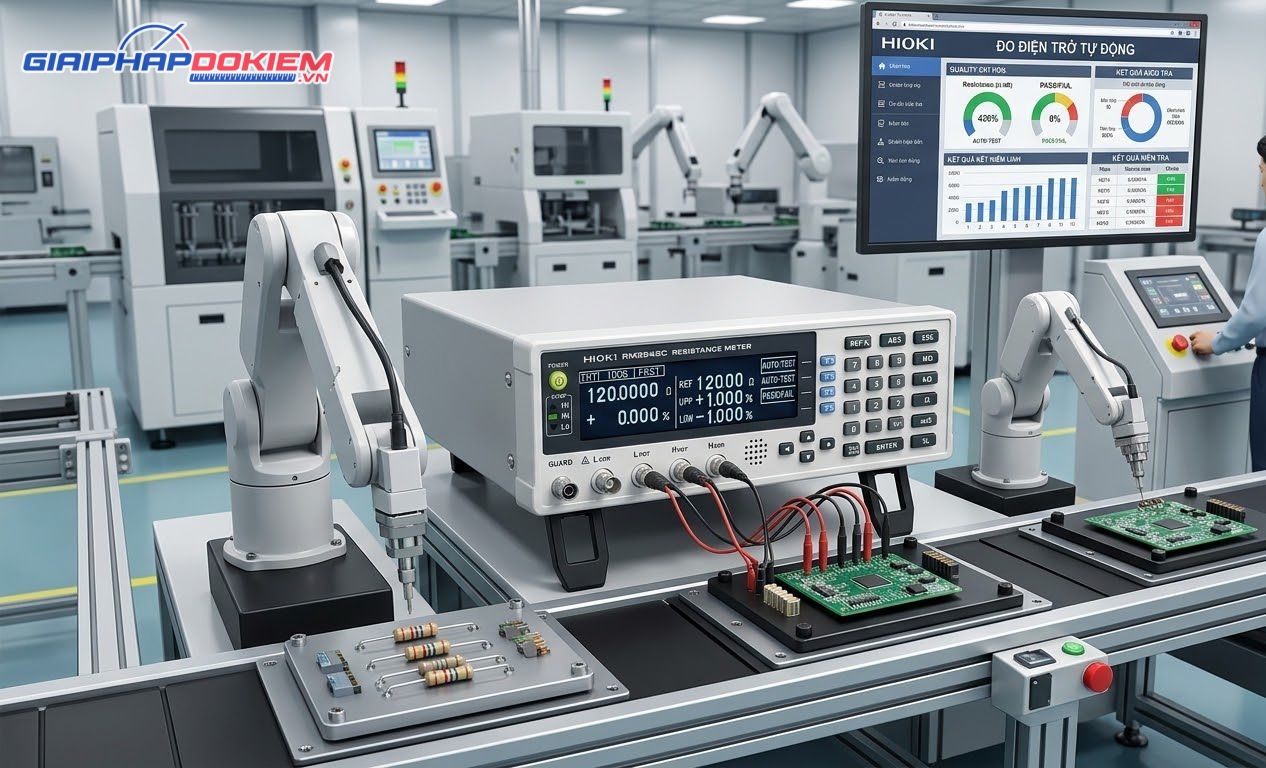

Ứng dụng thực tế
Kiểm tra chip resistor và ferrite bead inline
Đo điện trở jumper và điện trở tiếp xúc
Kiểm tra linh kiện thụ động trong dây chuyền SMT
Hệ thống phân loại linh kiện tự động
Kiểm tra chất lượng linh kiện điện tử công nghiệp
Thông tin kỹ thuật cơ bản
| Dải đo điện trở | [ở chế độ Tắt nguồn thấp] Phạm vi 100 mΩ (Tối đa 120,0000 mΩ, độ phân giải 0,1 μΩ*) đến phạm vi 100 MΩ (Tối đa 120,0000 MΩ, độ phân giải 100 Ω), 16 bước *Phạm vi bổ sung cho RM3542C-3: 10 mΩ (Tối đa 12,00000 mΩ, độ phân giải 0,01 μΩ)[khi BẬT Công suất thấp] Phạm vi 1000 mΩ (Tối đa 1200.000 mΩ, độ phân giải 1 μΩ) đến phạm vi 1000 Ω (Tối đa 1200.000 Ω, độ phân giải 1 mΩ), 6 bước | |||||
|---|---|---|---|---|---|---|
| Hiển thị | Đồ họa đơn sắc LCD 240 × 64 chấm, đèn nền LED trắng | |||||
| Độ chính xác phép đo | [với chế độ SLOW, ở phạm vi 100 mΩ] ±0,015 % rdg. ±0,002 % fs [với chế độ SLOW, ở phạm vi 1000 Ω] ±0,006% rdg. ±0,001% fsĐộ chính xác 90 ngày (chỉ RM3542C-3) [với chế độ CHẬM, ở phạm vi 100 mΩ] ±0,012% rdg. ±0,002% fs [với chế độ CHẬM, ở phạm vi 1000 Ω] ±0,005 % rdg. ±0,001 % fs | |||||
| Dòng điện thử | [ở dải 100 mΩ] 100 mA DC đến [ở dải 100 MΩ] 100 nA DC | |||||
| Điện áp cổng mở | Tối đa 20 V DC (khi bật chức năng giới hạn điện áp: tối đa 5 V DC) | |||||
| Tỷ lệ lấy mẫu | FAST, MEDIUM, SLOW, 3 cài đặt | |||||
| Thời gian đo lường | [ở dải 100 Ω /300 Ω/1000 Ω, với chế độ Tắt nguồn thấp] NHANH: 0,9 ms, TRUNG BÌNH: 3,6 ms, CHẬM: 17 ms (thời gian tối thiểu) | |||||
| Thời gian tích hợp | 0.1 ms đến 100.0 ms, hoặc 1 đến 5 PLC ở mức 50 Hz, 1 đến 6 PLC ở mức 60 Hz Lưu ý: PLC = một chu kỳ mạch điện (giai đoạn dạng sóng chính) | |||||
| Các chức năng khác | Bộ so sánh (so sánh giá trị đặt với giá trị đo được), Đo BIN (RM3542C-3), Đo điện trở công suất thấp, Cài đặt độ trễ, Bù điện áp bù (OVC), Cài đặt thời gian tích hợp, Trung bình (RM3542C-3), Phát hiện phép đo lỗi, Phát hiện ngắn mạch đầu đo, Cải thiện tiếp điểm, Cài đặt chế độ dòng điện, Ngăn ngừa sự không khớp giai đoạn, Điều chỉnh tỷ lệ, Thử lại, Chức năng giới hạn điện áp được áp dụng, Hỗ trợ đo điện trở cầu nối, Cài đặt trước, ΔR (RM3542C-3), Bộ nhớ, Tính toán thống kê, Giám sát cài đặt, Cài đặt nguồn kích hoạt, Chức năng máy in | |||||

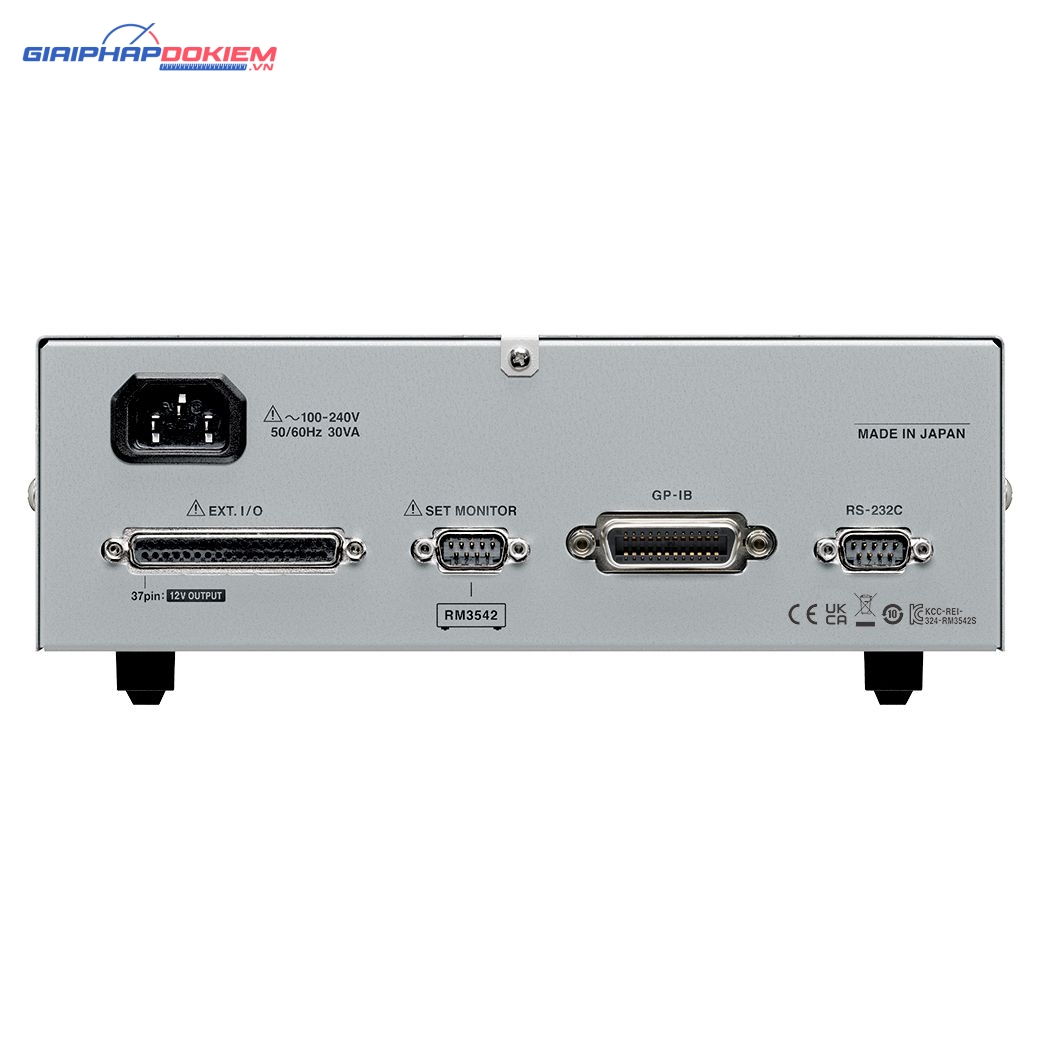

| Kết nối | RS-232C, Máy in (RM-232C), GP-IB (Model RM3542C-2) | |||||
| I/O bên ngoài | Trigger, Giữ đầu vào, So sánh đầu ra và các thiết bị đầu cuối giám sát cài đặt khác | |||||
| Nguồn | 100 đến 240 V AC, 50/60 Hz, tối đa 30 VA. | |||||
| Kích thước và khối lượng | 260 mm (10,24 in) W × 88 mm (3,46 in) H × 300 mm (11,81 in) D, 2,9 kg (102,3 oz) | |||||
| Phụ kiện | Dây điện ×1, EXT. I/O male connector ×1, HDSD ×1, Hướng dẫn vận hành ×1 | |||||
