Hướng dẫn cách sử dụng ampe kìm chi tiết

Ampe kìm là thiết bị sử dụng để do dòng điện, là sản phẩm quen thuộc của những người làm trong ngành điện. Tuy nhiên, nếu đo không đúng cách sẽ cho ra kết quả không chính xác, làm ảnh hưởng đến quá trình kiểm tra và sửa chữa điện hay linh kiện điện tử. Bởi vậy, những ai chưa có kinh nghiệm hãy theo dõi bài viết sau đây, Giải Pháp Đo Kiểm sẽ hướng dẫn cách sử dụng ampe kìm chi tiết nhất.

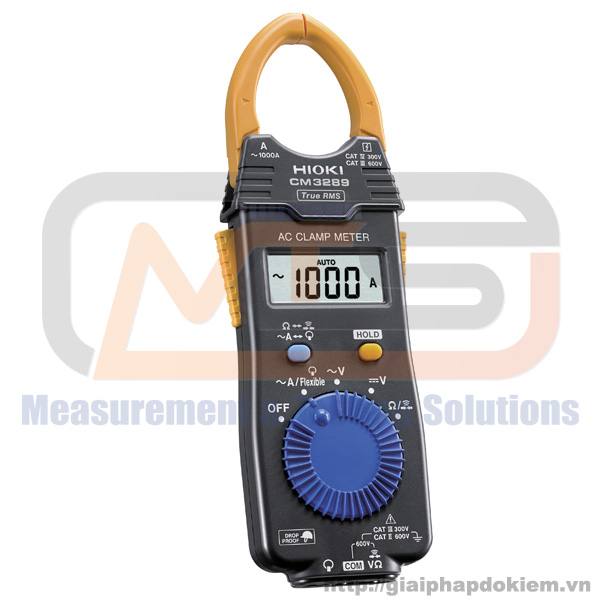

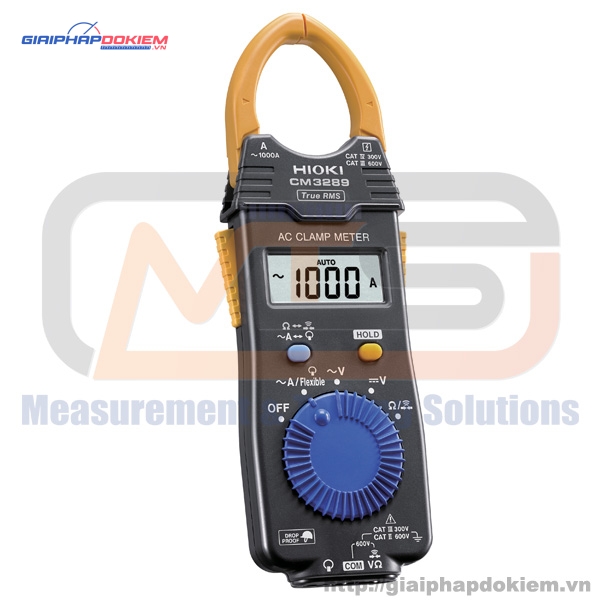

cach su dung ampe kim
Cách sử dụng đồng hồ ampe kìm khá dễ dàng, thực hiện một vài lần là có thể thành thạo

Ampe kìm là gì?

Ampe kìm là thiết bị đo điện hiện đại được sử dụng để kiểm tra, sửa chữa hay lắp đặt điện, linh kiện điện tử. Thiết bị có thể đo dòng điện với dải đo rộng từ 100mA đến 2000A.

Tên của thiết bị đo lường điện này được đặt theo đơn vị đo cường độ dòng điện là ampe kìm. Sản phẩm còn có nhiều chức năng khác như đo điện áp, điện trở, đo thông mạch, tần số… ứng dụng rộng rãi trong các nhà máy sản xuất, hệ thống tòa nhà, nhà dân…

Nguyên lý hoạt động của đồng hồ ampe kìm

Với ampe kìm đo dòng AC

Để đo được dòng điện đang chạy trong mạch, ampe kế sẽ hoạt động dựa trên nguyên lý cảm ứng điện từ. Bên trong phần vỏ của kìm kẹp có chứa một cuộn dây, cuộn dây này được quấn xung quanh khung sắt. Kỹ sư điện hoặc thợ điện sẽ lấy kẹp kìm quanh dây dẫn để đo biến thiên trong mạch. Từ đó xác định được giá trị dòng điện chạy trong mạch thang đo.

Với ampe kìm do dòng DC

Nếu thiết bị được cấu tạo bằng cuộn dây như AC nói trên, với dòng điện DC, từ trường sinh ra không biến thiên nên sẽ không thể đo được. Trường hợp này nên sử dụng ampe kìm sẽ là giải pháp hoàn hảo nhất. Thiết bị được thiết kế dựa trên hiệu ứng Hall và sử dụng cảm biến Hall để tính toán ra thông số dòng điện DC trong mạch cần đo.

Nhờ nguyên lý hoạt động này, đồng hồ kẹp dòng cho phép đo dòng điện một cách nhanh chóng và an toàn. Sử dụng hiệu quả hơn so với dùng đồng hồ vạn năng vì không cần phải kết nối trực tiếp đến mạch điện.

Hướng dẫn cách sử dụng ampe kìm chi tiết

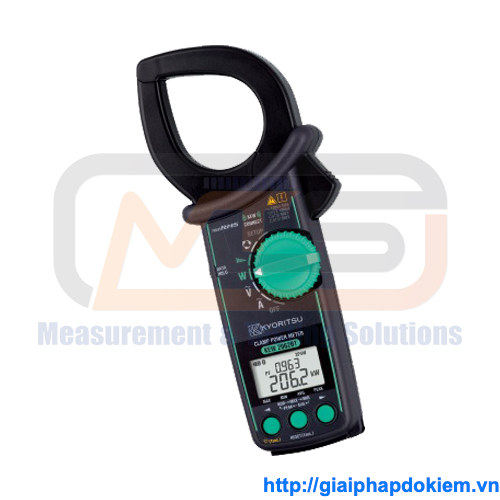

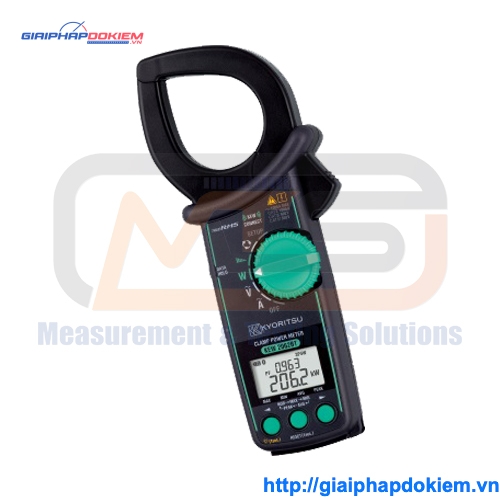

cach su dung ampe kim
Cách đo đồng hồ ampe kìm khá đơn giản

Đồng hồ ampe kìm được sử dụng trong nhiều trường hợp:

Cách sử dụng ampe kìm đo dòng điện

  • Bước 1: Chọn đồng hồ ampe kìm có chức năng đo được dòng điện.
  • Bước 2: Hãy xác định đoạn dây dẫn cần đo.
  • Bước 3: Chuyển nắm vặn sang chức năng (A) để tiến hành đo dòng điện.
  • Bước 4: Kẹp kìm vào đoạn dây dẫn muốn đo.
  • Bước 5: Đọc kết quả đo được hiển thị trên màn hình.

Lưu ý cách sử dụng đồng hồ ampe kìm để đo dòng điện

  • Thứ nhất, chọn dải đo lớn nhất để có thể ước chừng khoảng giá trị đo và điều chỉnh lại dải đo về gần với giá trị đo để kết quả đạt độ chính xác cao nhất.
  • Chỉ có kẹp vào dây đơn thì đồng hồ ampe kìm mới nhận được giá trị đo. Nếu kẹp vào dây đôi, thiết bị sẽ hiển thị giá trị không chính xác/không hiển thị.
  • Giá trị dòng điện đo bằng đồng hồ ampe kìm chỉ có tính tương đối, không đạt độ chính xác tuyệt đối.
  • Để đo được dòng điện đang chạy trong dây dẫn, bạn phải chuyển thang đo về AC.A.

Hướng dẫn cách sử dụng ampe kìm đo điện áp

  • Bước 1: Cắm que đo màu đen vào đầu COM (-), que đỏ vào lỗ (V/Ohm).
  • Bước 2: Tiến hành điều chỉnh thang đo bằng nút RANGE. Cần chọn thang đo gần với giá trị thực tế ước tính để kết quả đạt được độ chính xác cao nhất.
  • Bước 3: Điều chỉnh điện áp muốn đo AC hoặc DC bằng phím SELECT. Kết nối que đo màu đỏ của đồng hồ ampe kìm về phía cực dương (+), que đo màu đen về phía cực âm (-) theo chiều dòng điện trong mạch thí nghiệm.
  • Bước 4: Đọc kết quả trên màn hình.

Hướng dẫn cách sử dụng ampe kìm đo tụ điện

Hướng dẫn cách sử dụng ampe kìm chi tiết

  • Bước 1: Chuyển chế độ đo của thiết bị ampe kìm sang đo tụ.
  • Bước 2: Trên một số dòng đồng hồ ampe kìm có nút REL (loại bỏ điện dung của dây đo). Sau đó giữ hai đầu que đo tách nhau và nhấn nút REL.
  • Bước 3: Kết nối que đo vào hai chân của tụ điện và đọc kết quả đo được. Nếu kết quả nằm trong dải đo của thiết bị, ampe kìm sẽ hiển thị giá trị trên màn hình. Nếu màn hình hiển thị OL (1) nghĩa là giá trị nằm ngoài dải đo hoặc tụ điện bị lỗi.

Hướng dẫn cách sử dụng ampe kìm đo điện trở

  • Bước 1: Điều chỉnh đồng hồ ở thang đo điện trở Ω.
  • Bước 2: Que đen cắm ở cổng chung COM và que đỏ cắm vào cổng V/Ω.
  • Bước 3: Hãy đặt 2 que đo của thiết bị vào 2 đầu điện trở (đo song song).
  • Bước 4: Tắt nguồn mạch cần đo.
  • Bước 5: Tiến hành đo lại lần 2 để có được kết quả chính xác nhất.
  • Bước 6: Đọc kết quả đo được.

Những lưu ý sử dụng ampe kìm

Không ít người dùng vì sử dụng đồng hồ ampe kìm không đúng cách dẫn đến kết quả đo chưa chuẩn xác. Bởi vậy, trong quá trình tìm hiểu cách đo đồng hồ ampe kìm bạn cần lưu ý một số vấn đề sau đây:

  • Kiểm tra và điều chỉnh kim chỉ thị về vạch số 0 trước khi đo.
  • Tuyệt đối không được mắc trực tiếp hai chốt của đồng hồ ampe kìm vào 2 cực trong nguồn điện tổng.
  • Nếu dùng đầu dò linh hoạt đi cùng ampe, cần mắc chốt (+) của ampe kìm vào phía cực dương nguồn điện.
  • Phải luôn giữ ngón tay ở sau hàng rào xúc giác của ampe kìm.
  • Cần đặt mắt vào đúng vị trí khi đọc thông số.
  • Nắm rõ cách sử dụng đồng hồ ampe kìm bằng cách đọc HDSD và tham khảo chuyên gia.
