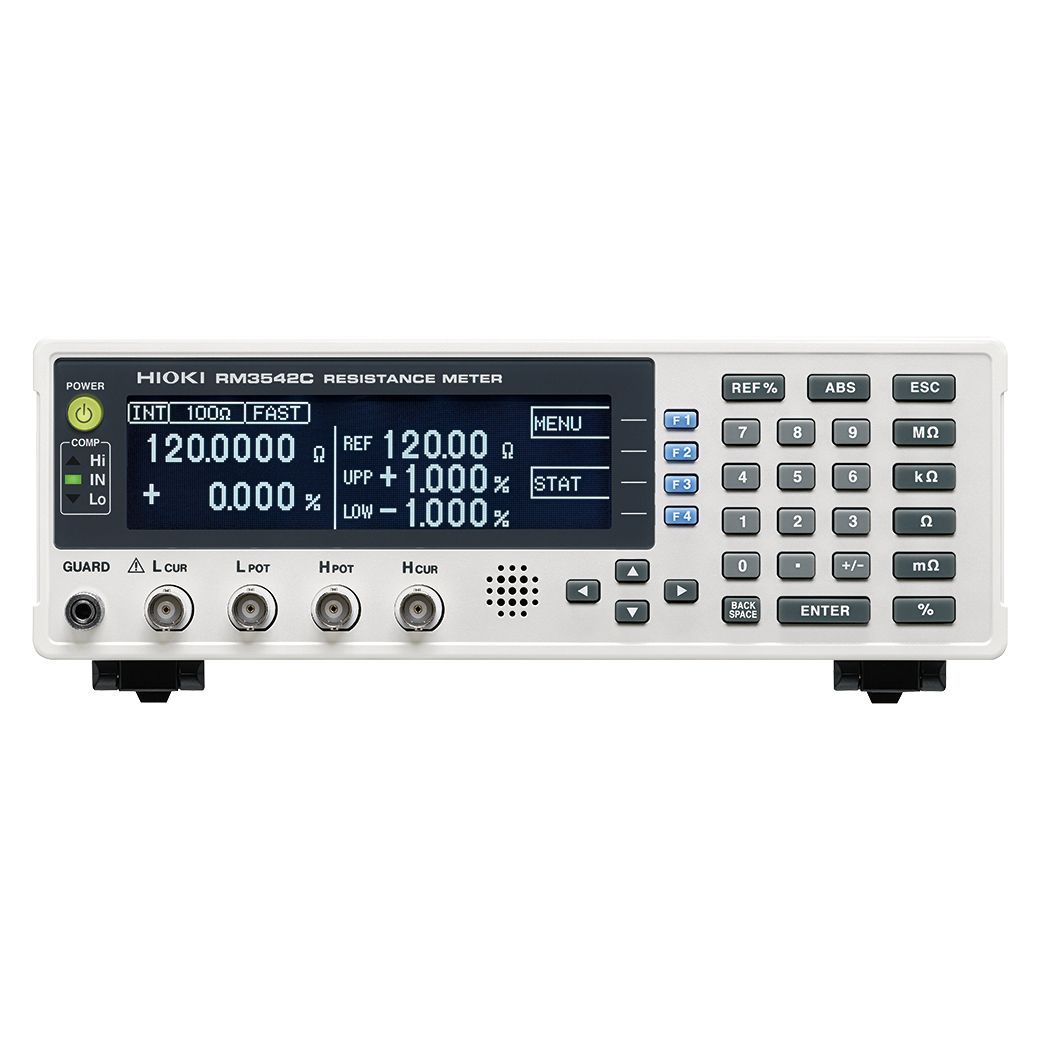

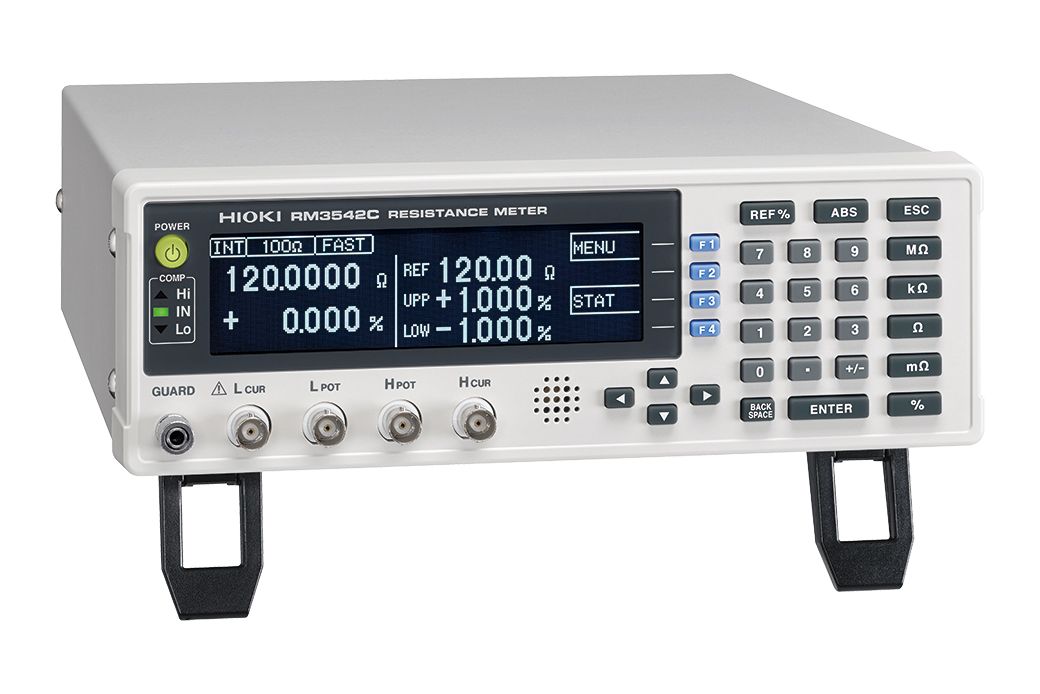

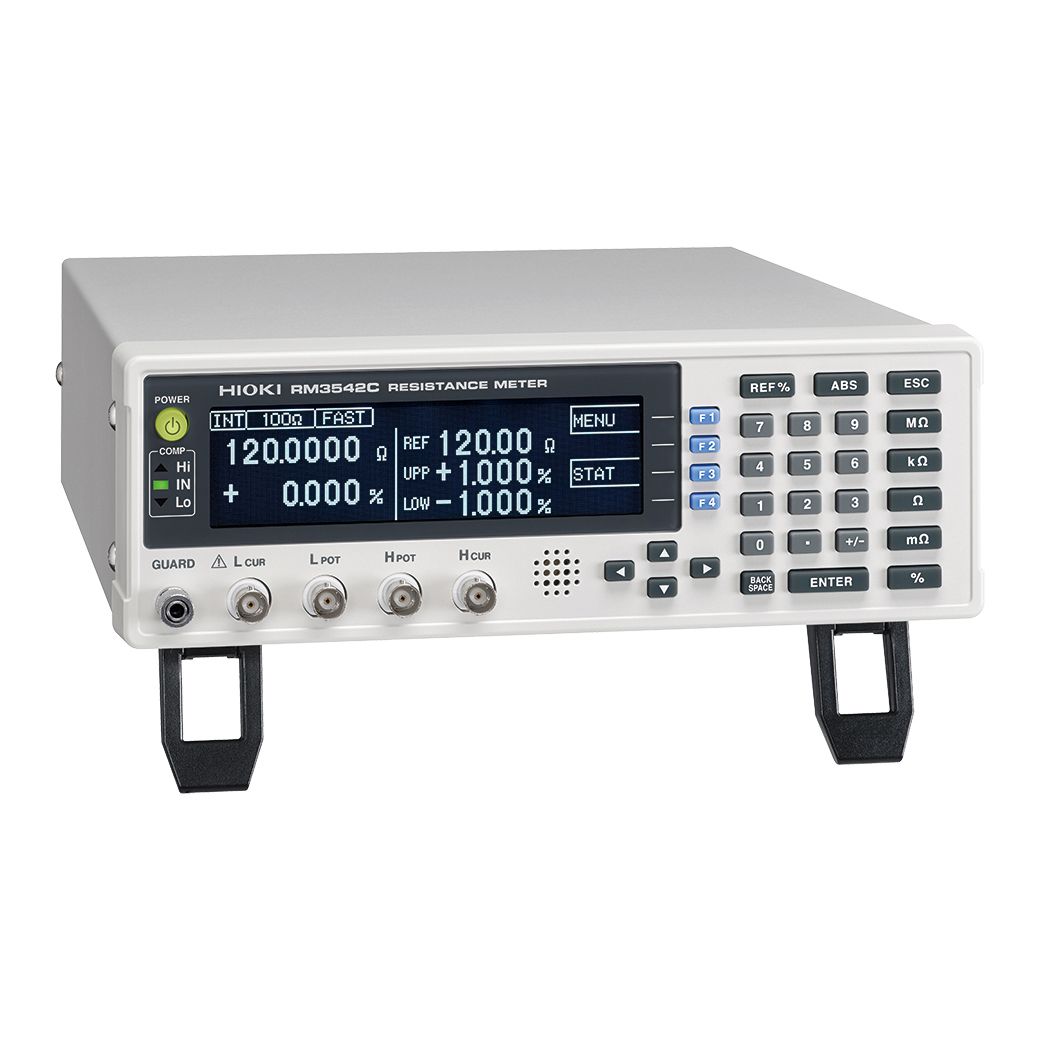

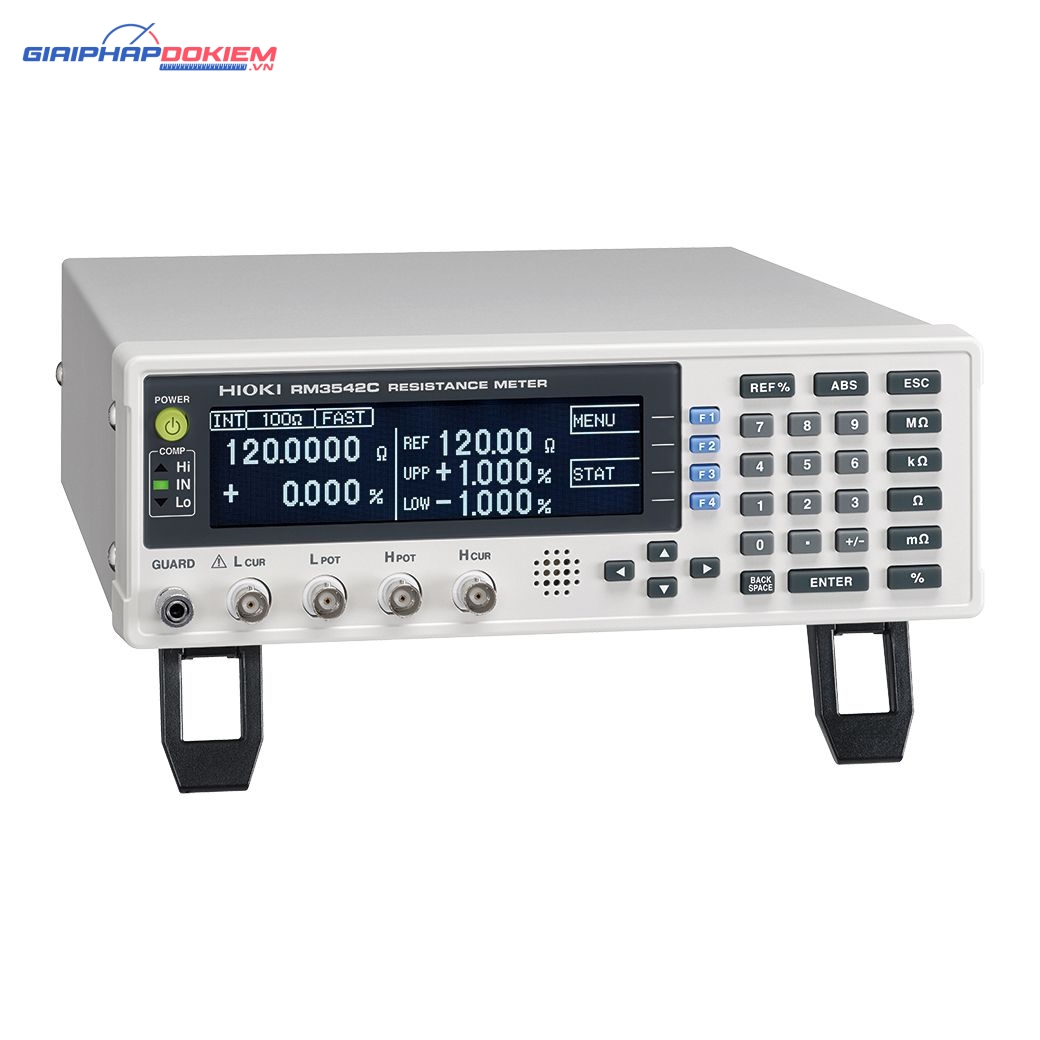

Thiết bị đo điện trở Hioki RM3542C-3
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm

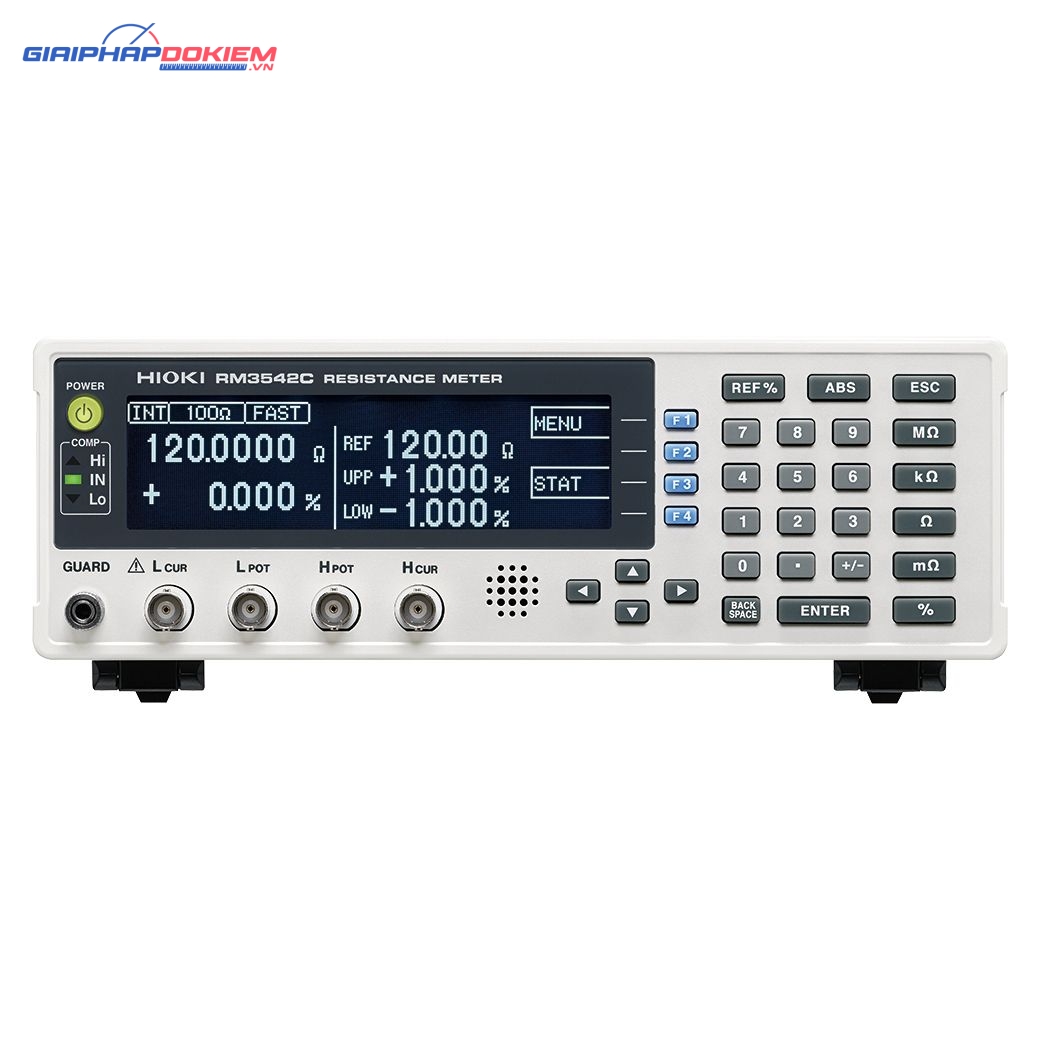

Thiết bị đo điện trở Hioki RM3542C-3
Hioki RM3542C-3 là phiên bản cao cấp nhất trong dòng máy đo điện trở DC Hioki RM3542C-3, được thiết kế chuyên dụng cho dây chuyền kiểm tra tự động (inline) trong sản xuất linh kiện điện tử như chip resistor, ferrite bead và các linh kiện thụ động có dung sai cực nhỏ. Thiết bị nổi bật với dải đo mở rộng đến 10 mΩ và độ chính xác cao trong kiểm tra hàng loạt, giúp nâng cao năng suất và độ tin cậy sản xuất.
Hioki RM3542C-3 được phát triển nhằm đáp ứng nhu cầu đo điện trở tốc độ cao, độ ổn định lớn và khả năng phân loại tự động, giúp giảm bottleneck trong dây chuyền sản xuất linh kiện điện tử hiện đại. Thiết bị tích hợp chức năng so sánh ΔR và phân loại BIN trực tiếp, giúp kiểm soát chất lượng mà không cần xử lý trên PC bên ngoài.
Tính năng nổi bật của Hioki RM3542C-3
✔ Dải đo điện trở rộng và độ phân giải cực cao
Dải đo: 10 mΩ → 100 MΩ (Low Power OFF)
Độ phân giải tới 0.01 µΩ ở dải 10 mΩ
→ Phù hợp kiểm tra linh kiện có điện trở cực thấp hoặc dung sai hẹp.
✔ Tốc độ đo cực nhanh cho dây chuyền sản xuất
Thiết bị hỗ trợ thời gian đo tối thiểu khoảng 0.9 ms (FAST mode), giúp tăng throughput và tối ưu takt time sản xuất.
✔ Độ chính xác cao cho kiểm tra inline
±0.015 % rdg ±0.002 % f.s. (100 mΩ range)
Độ chính xác 90-day cao hơn với ±0.012 % rdg
→ Đáp ứng yêu cầu kiểm tra linh kiện dung sai siêu nhỏ.

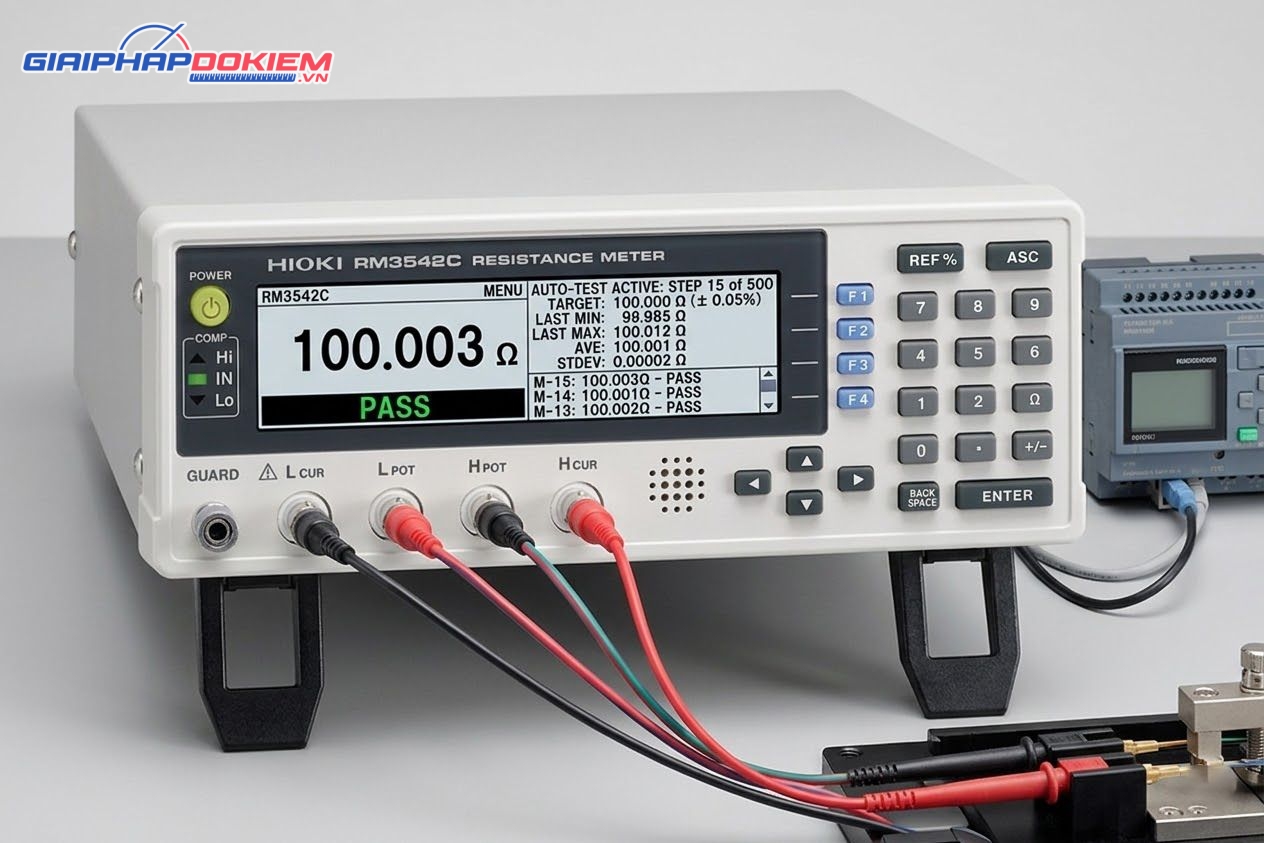

✔ Chức năng thống kê & lưu dữ liệu tự động
Thiết bị có khả năng tự động lưu tới 30.000 sự kiện đo và thực hiện thống kê như max/min/avg/σ/Cp/Cpk để hỗ trợ quản lý chất lượng sản xuất.
✔ Tích hợp nhiều chức năng kiểm tra nâng cao
Comparator pass/fail
BIN grading (phân loại linh kiện)
ΔR so sánh giữa các công đoạn
Kiểm tra tiếp xúc đầu dò
Chế độ Jumper measurement
→ Giúp tăng độ ổn định và giảm lỗi vận hành trong dây chuyền.
Lợi ích khi sử dụng Hioki RM3542C-3
✔ Đảm bảo kiểm tra linh kiện điện tử dung sai nhỏ
✔ Tăng tốc độ phân loại và kiểm tra inline
✔ Tích hợp dễ dàng vào hệ thống ATE / SMT
✔ Giảm sai số đo trong môi trường nhiễu cao
✔ Nâng cao hiệu suất kiểm soát chất lượng

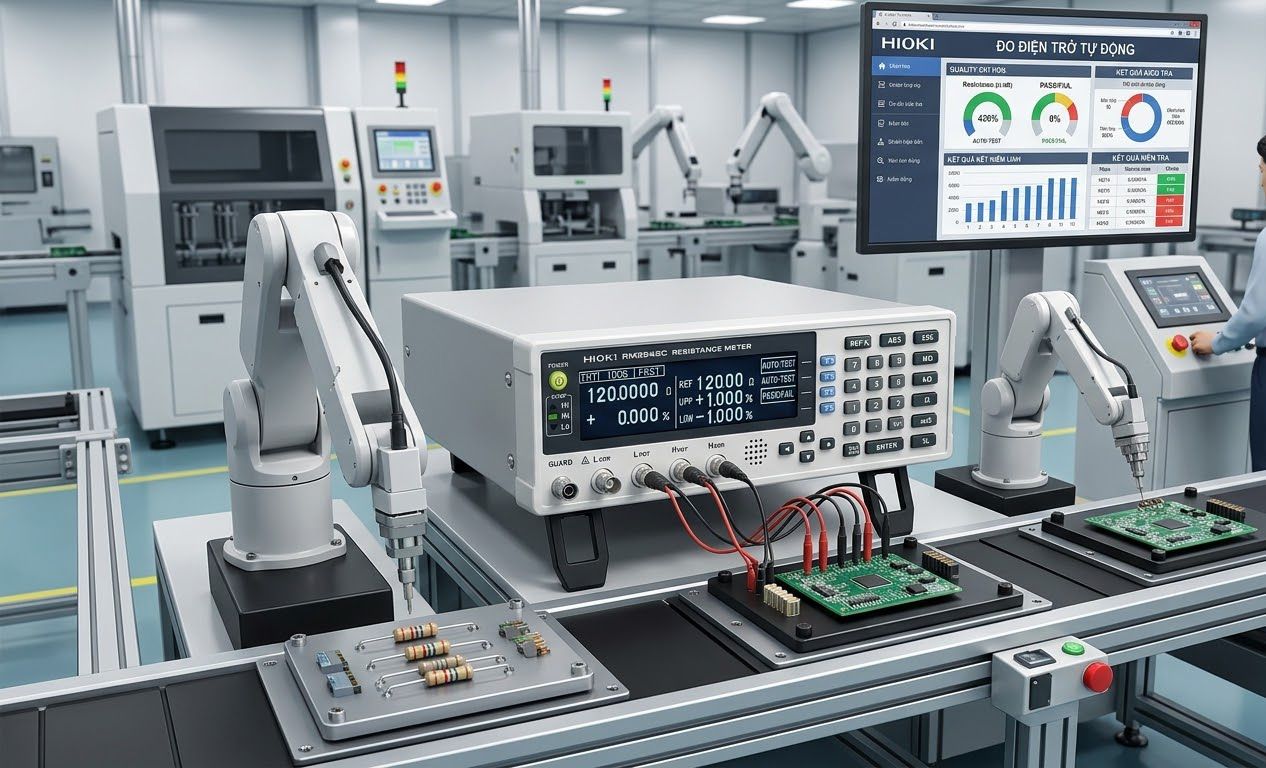

Ứng dụng thực tế Hioki RM3542C-3
Kiểm tra chip resistor & ferrite bead inline
Đo điện trở jumper và điện trở tiếp xúc
Kiểm tra linh kiện thụ động trong dây chuyền SMT
Hệ thống phân loại linh kiện tự động
Sản xuất điện tử công nghiệp và ô tô
Đặc tính kỹ thuật cơ bản Hioki RM3542C-3
| Dải đo điện trở | [ở chế độ Tắt nguồn thấp] Phạm vi 100 mΩ (Tối đa 120,0000 mΩ, độ phân giải 0,1 μΩ*) đến phạm vi 100 MΩ (Tối đa 120,0000 MΩ, độ phân giải 100 Ω), 16 bước *Phạm vi bổ sung cho RM3542C-3: 10 mΩ (Tối đa 12,00000 mΩ, độ phân giải 0,01 μΩ)[khi BẬT Công suất thấp] Phạm vi 1000 mΩ (Tối đa 1200.000 mΩ, độ phân giải 1 μΩ) đến phạm vi 1000 Ω (Tối đa 1200.000 Ω, độ phân giải 1 mΩ), 6 bước | |||||
|---|---|---|---|---|---|---|
| Hiển thị | Đồ họa đơn sắc LCD 240 × 64 chấm, đèn nền LED trắng | |||||
| Độ chính xác phép đo | [với chế độ SLOW, ở phạm vi 100 mΩ] ±0,015 % rdg. ±0,002 % fs [với chế độ SLOW, ở phạm vi 1000 Ω] ±0,006% rdg. ±0,001% fs Độ chính xác 90 ngày (chỉ RM3542C-3) | |||||
| Dòng điện thử | [ở dải 100 mΩ] 100 mA DC đến [ở dải 100 MΩ] 100 nA DC | |||||
| Điện áp cổng mở | Tối đa 20 V DC (khi bật chức năng giới hạn điện áp: tối đa 5 V DC) | |||||
| Tỷ lệ lấy mẫu | FAST, MEDIUM, SLOW, 3 cài đặt | |||||
| Thời gian đo lường | [ở dải 100 Ω /300 Ω/1000 Ω, với chế độ Tắt nguồn thấp] NHANH: 0,9 ms, TRUNG BÌNH: 3,6 ms, CHẬM: 17 ms (thời gian tối thiểu) | |||||
| Thời gian tích hợp | 0.1 ms đến 100.0 ms, hoặc 1 đến 5 PLC ở mức 50 Hz, 1 đến 6 PLC ở mức 60 Hz Lưu ý: PLC = một chu kỳ mạch điện (giai đoạn dạng sóng chính) | |||||
| Các chức năng khác | Bộ so sánh (so sánh giá trị đặt với giá trị đo được), Đo BIN (RM3542C-3), Đo điện trở công suất thấp, Cài đặt độ trễ, Bù điện áp bù (OVC), Cài đặt thời gian tích hợp, Trung bình (RM3542C-3), Phát hiện phép đo lỗi, Phát hiện ngắn mạch đầu đo, Cải thiện tiếp điểm, Cài đặt chế độ dòng điện, Ngăn ngừa sự không khớp giai đoạn, Điều chỉnh tỷ lệ, Thử lại, Chức năng giới hạn điện áp được áp dụng, Hỗ trợ đo điện trở cầu nối, Cài đặt trước, ΔR (RM3542C-3), Bộ nhớ, Tính toán thống kê, Giám sát cài đặt, Cài đặt nguồn kích hoạt, Chức năng máy in | |||||

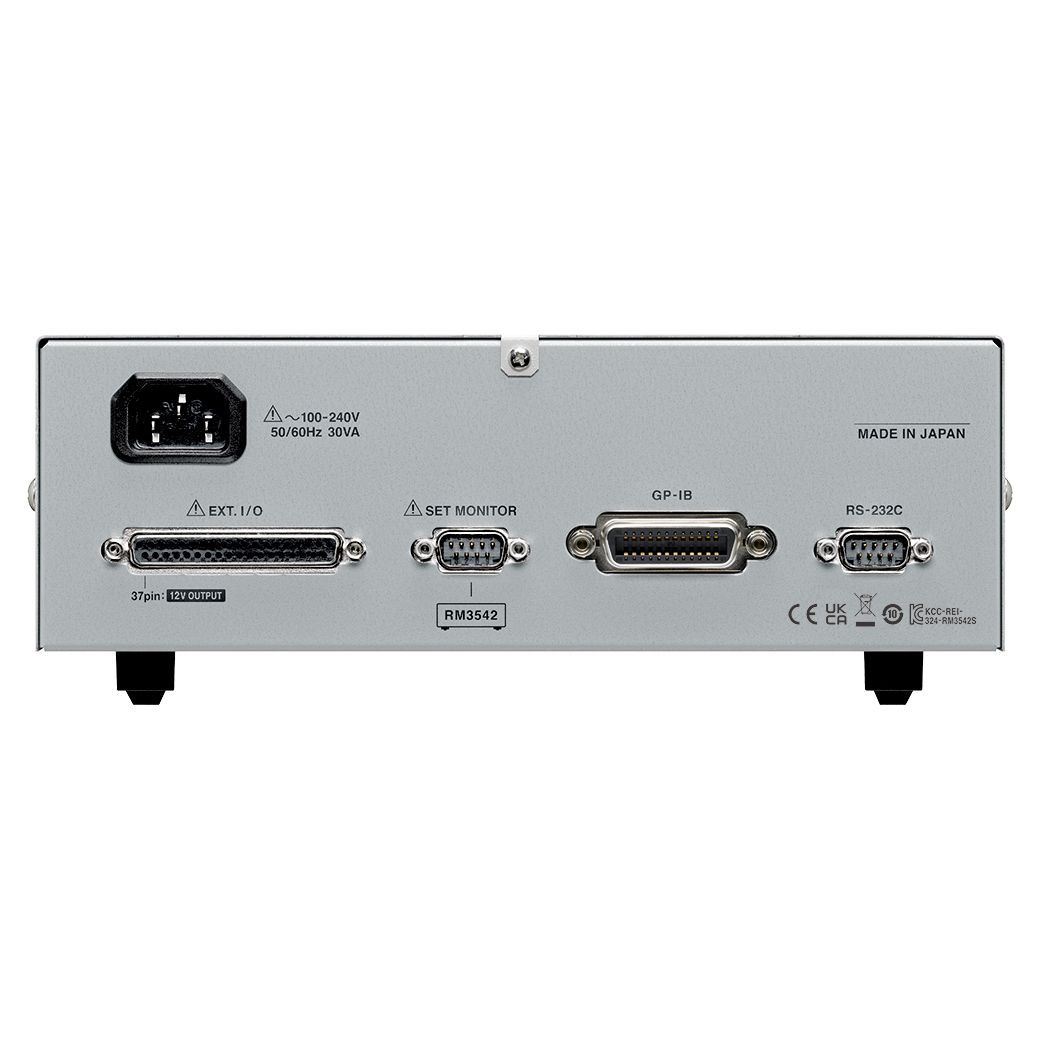

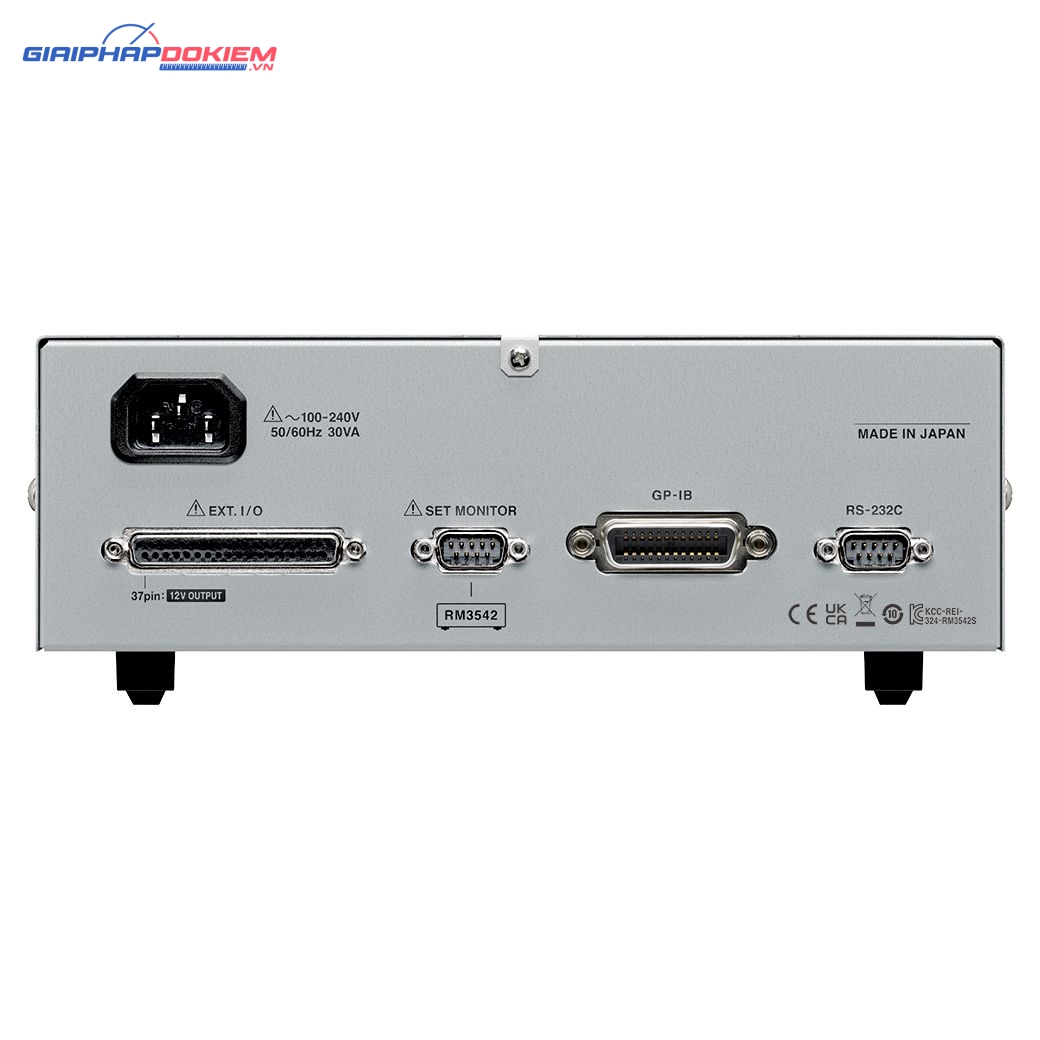

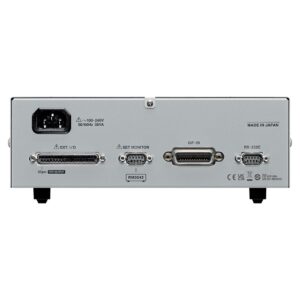

| Kết nối | RS-232C, Máy in (RM-232C), GP-IB (Model RM3542C-2) | |||||
| I/O bên ngoài | Trigger, Giữ đầu vào, So sánh đầu ra và các thiết bị đầu cuối giám sát cài đặt khác | |||||
| Nguồn | 100 đến 240 V AC, 50/60 Hz, tối đa 30 VA. | |||||
| Kích thước và khối lượng | 260 mm (10,24 in) W × 88 mm (3,46 in) H × 300 mm (11,81 in) D, 2,9 kg (102,3 oz) | |||||
| Phụ kiện | Dây điện ×1, EXT. I/O male connector ×1, HDSD ×1, Hướng dẫn vận hành ×1 | |||||
