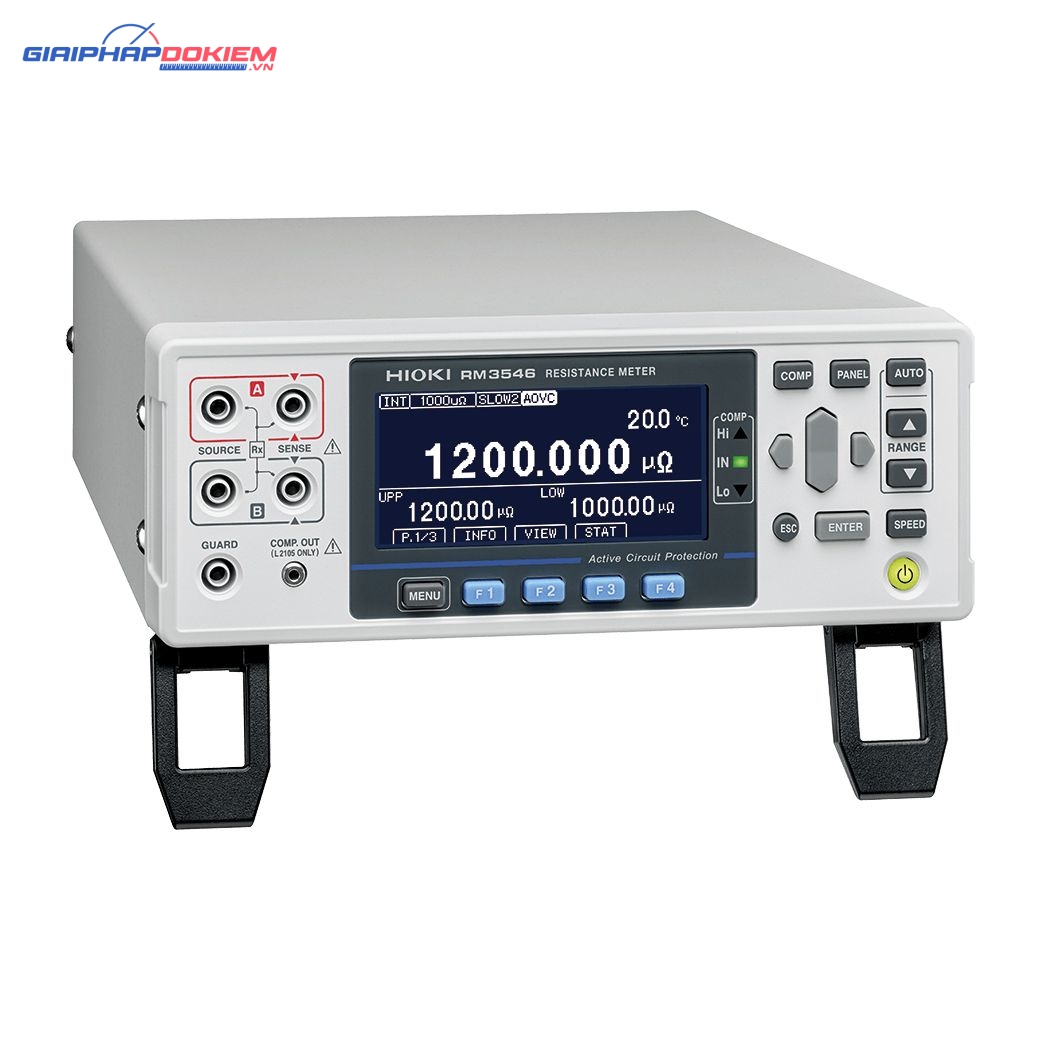

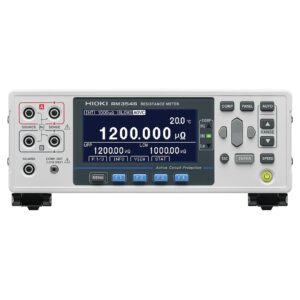

Thiết Bị Đo Điện Trở Hioki RM3546
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm

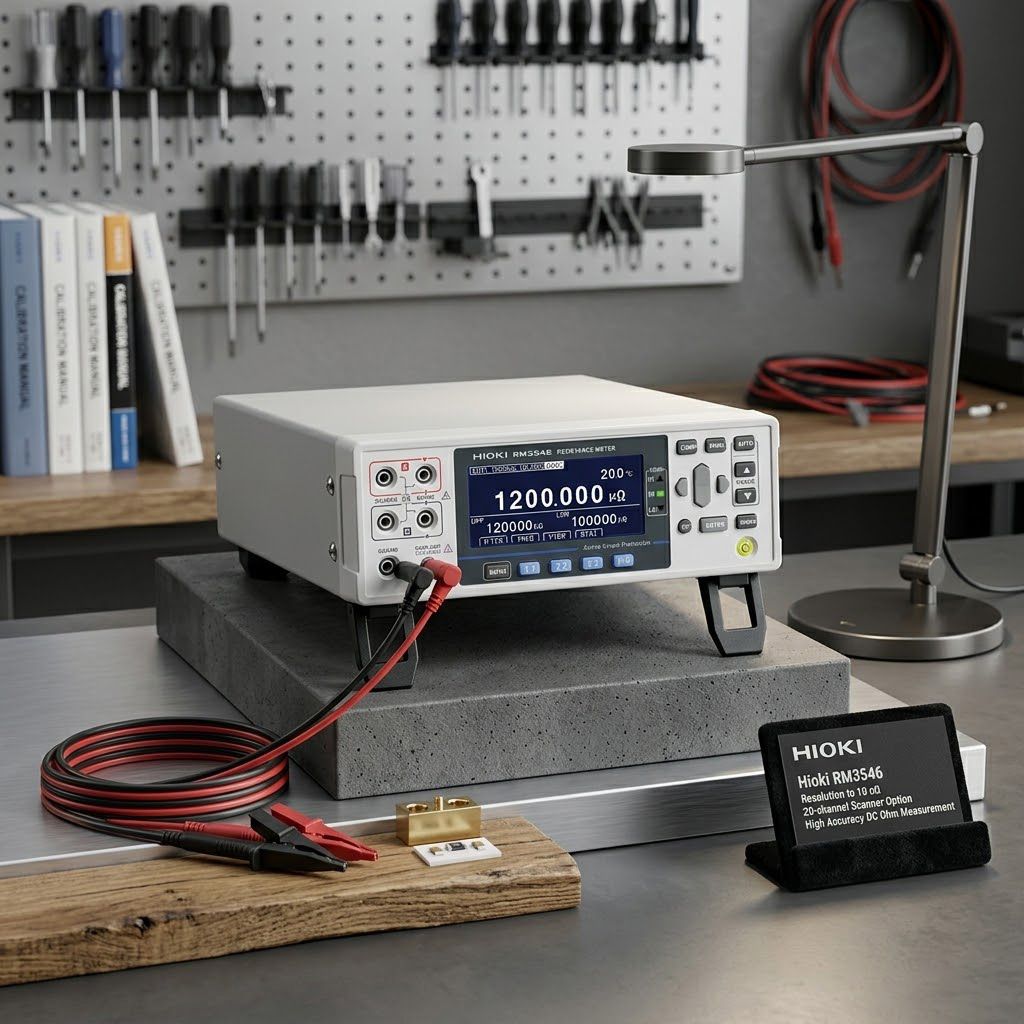

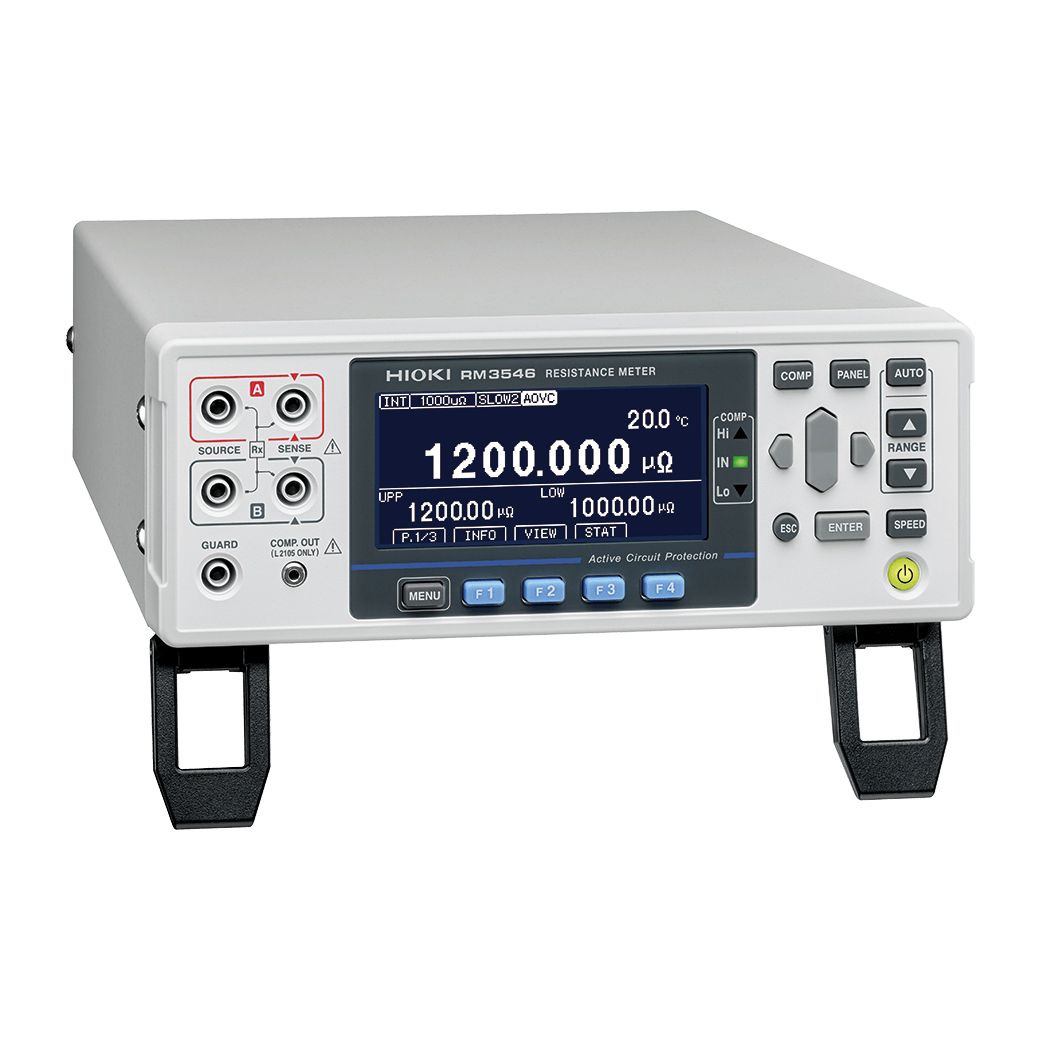

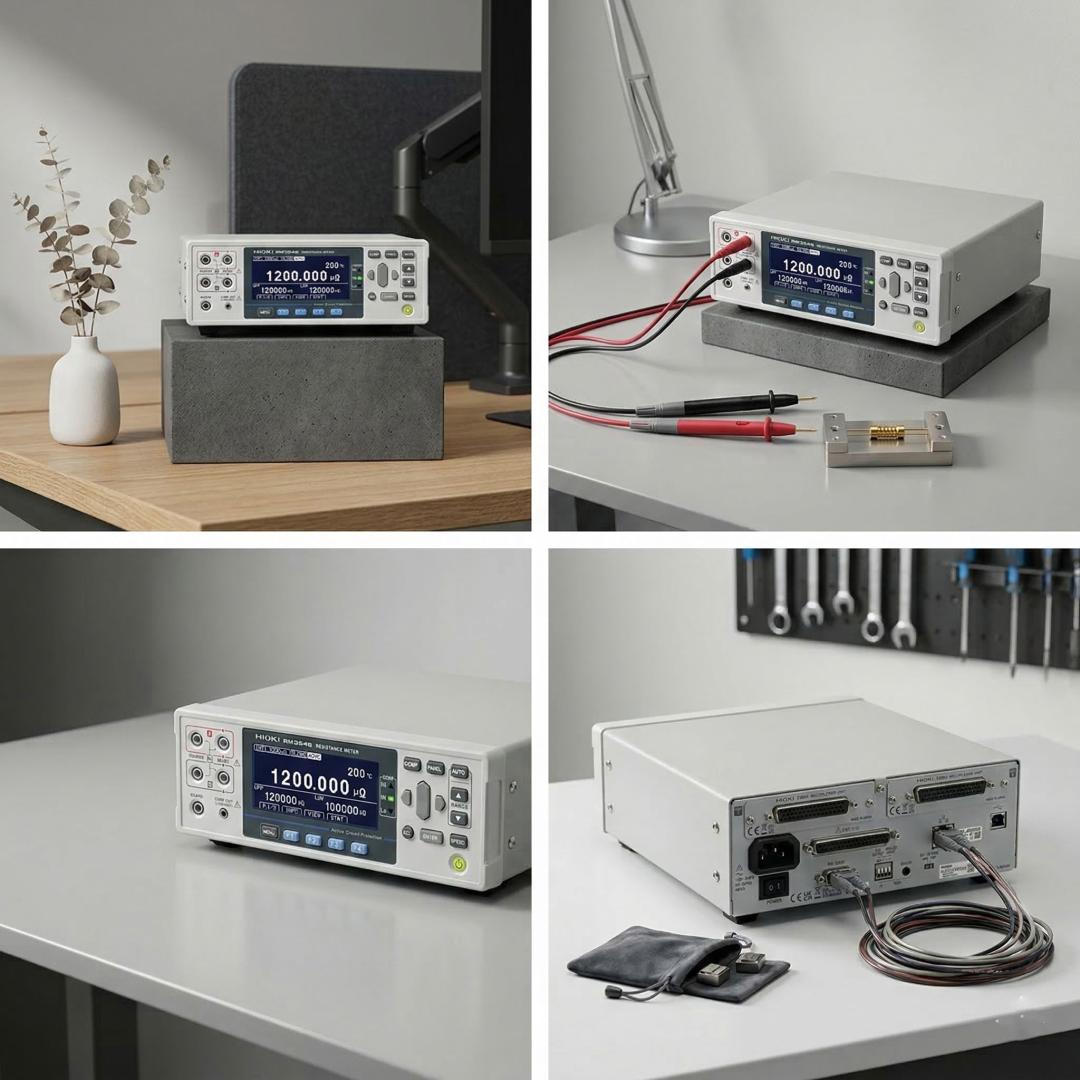

Thiết Bị Đo Điện Trở Hioki RM3546
Hioki RM3546 là thiết bị đo điện trở thấp độ chính xác cao, thường được sử dụng để kiểm tra chất lượng linh kiện điện tử, kết nối điện, cuộn dây và các bộ phận dẫn điện trong sản xuất công nghiệp.
Vai trò chính Hioki RM3546:
Đo điện trở thấp với độ chính xác cao
Kiểm tra chất lượng linh kiện điện tử
Đánh giá kết nối điện trong sản xuất
Hỗ trợ kiểm tra sản phẩm trước khi xuất xưởng
Tính năng nổi bật của máy đo điện trở Hioki RM3546
✔ Độ chính xác đo vượt trội
Thiết bị cho phép đo điện trở thấp với độ phân giải cao, giúp phát hiện các sai lệch nhỏ trong linh kiện hoặc kết nối điện.
✔ Phương pháp đo 4 dây (Kelvin)
Công nghệ đo 4 cực giúp loại bỏ ảnh hưởng của điện trở dây dẫn, đảm bảo kết quả đo chính xác.
✔ Tốc độ đo nhanh
RM3546 hỗ trợ đo nhanh, phù hợp cho dây chuyền sản xuất cần kiểm tra số lượng lớn linh kiện.

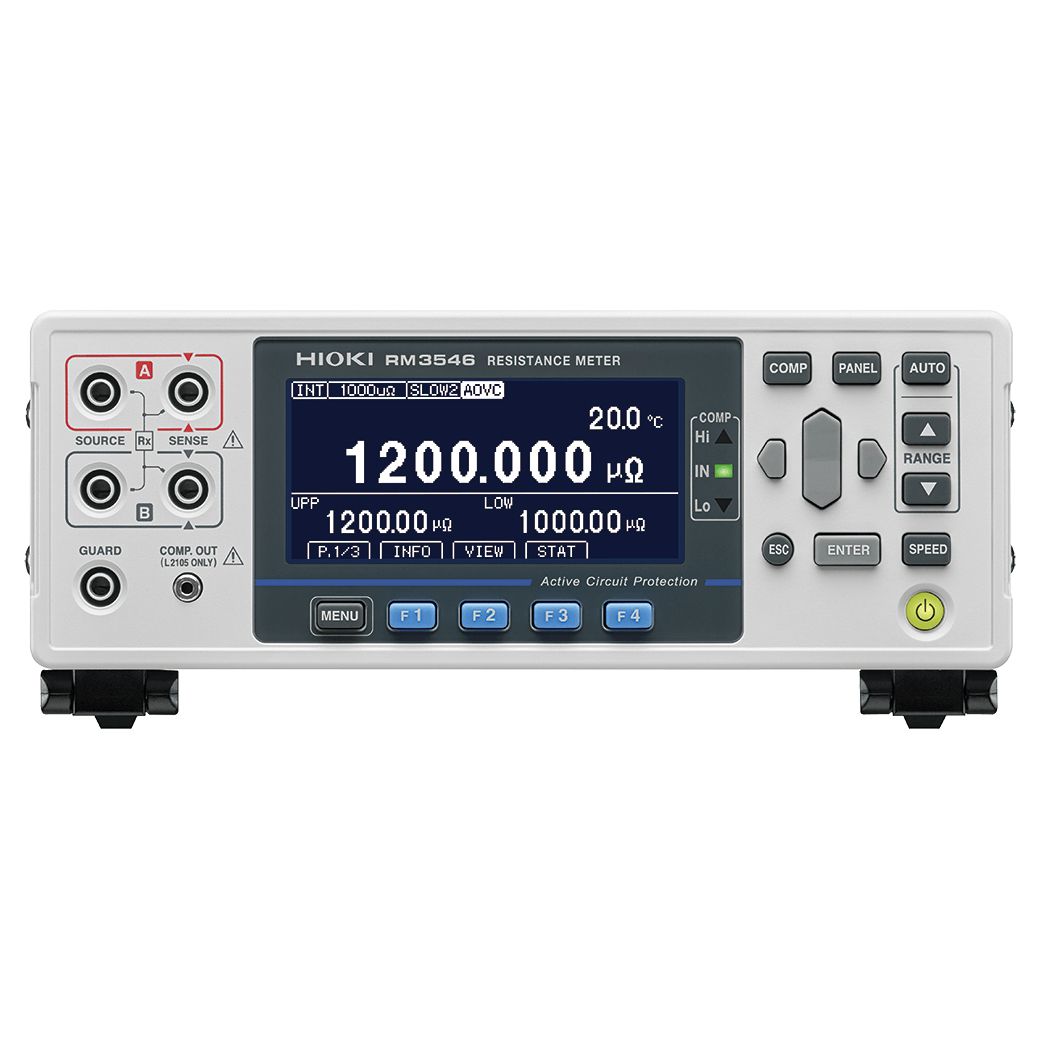

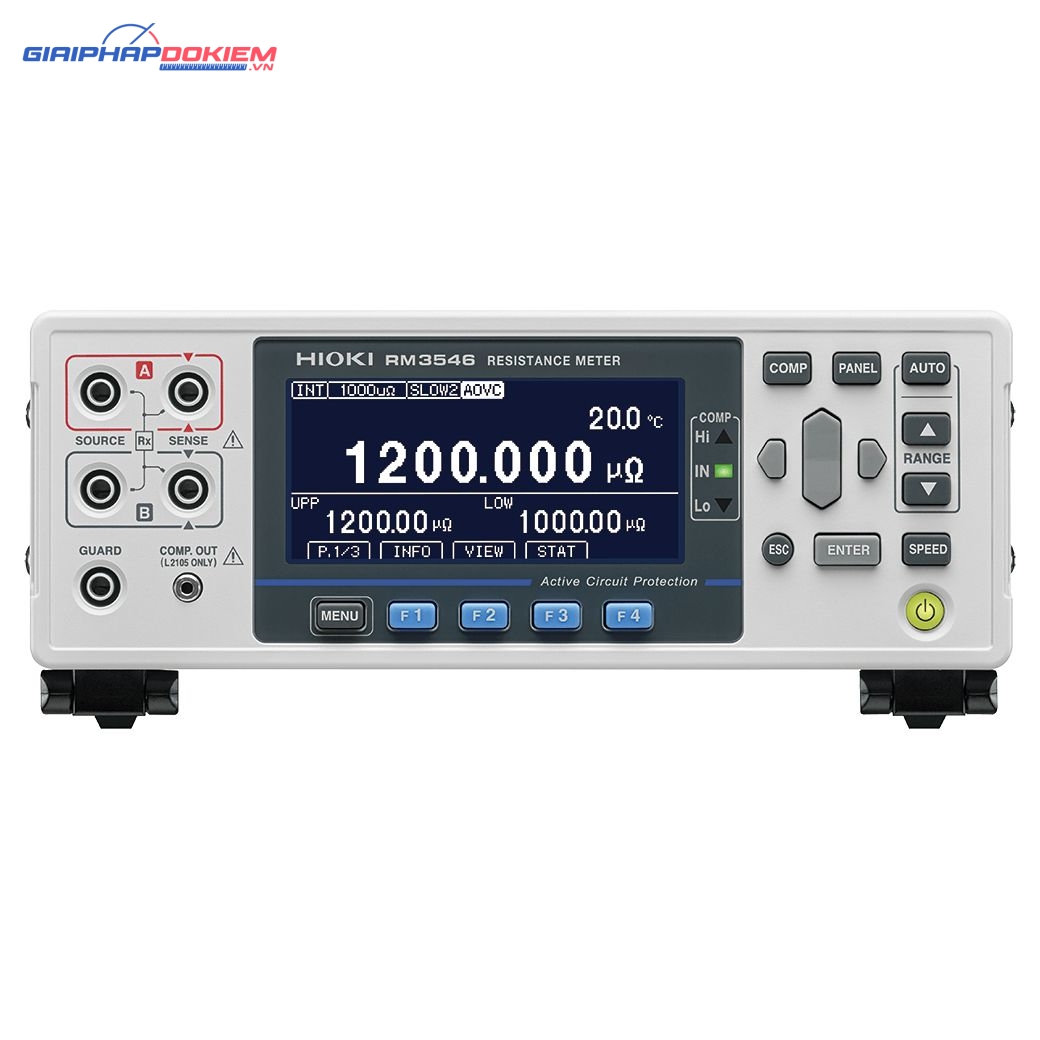

✔ Màn hình hiển thị rõ ràng
Thiết kế giao diện trực quan giúp người dùng dễ dàng theo dõi và phân tích kết quả đo.
✔ Khả năng kết nối và lưu trữ dữ liệu
Thiết bị hỗ trợ giao tiếp với máy tính và hệ thống tự động, giúp quản lý dữ liệu đo hiệu quả.
Lợi ích khi sử dụng Hioki RM3546
✔ Phát hiện lỗi kết nối điện nhanh chóng
✔ Đảm bảo chất lượng sản phẩm điện tử
✔ Tăng hiệu suất kiểm tra trong dây chuyền sản xuất
✔ Giảm sai số và chi phí kiểm tra
✔ Hỗ trợ kiểm tra tiêu chuẩn chất lượng công nghiệp
Ứng dụng thực tế của Hioki RM3546
Kiểm tra điện trở cuộn dây motor / biến áp
Đo điện trở tiếp xúc trong hệ thống điện
Kiểm tra linh kiện điện tử (shunt, resistor)
Kiểm tra pin và hệ thống lưu trữ năng lượng
Nghiên cứu và phát triển sản phẩm điện tử
Đặc tính kỹ thuật cơ bản Hioki RM3546
| Dải điện trở (13 dải) | [Phạm vi, Giá trị hiển thị tối đa, Độ phân giải, dòng điện thử nghiệm (dòng điện đo lường)]
1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A/500 mA 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A/500 mA 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A/100 mA 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA/10 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA/1 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA/1 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10MΩ 12.000 00MΩ, 10Ω, 1μA 100 MΩ (chế độ độ chính xác cao dải 100 MΩ): 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200,0 MΩ, 100 kΩ, 1 μA hoặc ít hơn |
|---|---|
| Độ chính xác đại diện (Chế độ cao, chức năng A-OVC được bật, SLOW2, không điều chỉnh về số không) | Dải 1000 μΩ: ±0,045% rdg ±0,010 % fs Dải 10 mΩ: ±0,045% rdg ±0,001 % fs Dải 100 mΩ: ±0,045% rdg ±0,001 % fs Dải 1000 mΩ: ±0,012% rdg ±0,001 % fs Dải 1000 Ω: ±0,006% rdg ±0,001 % fs |
| Kiểm tra dòng điện (Dòng đo) | Chế độ cao: 1000μΩ (1 A) đến 1000 MΩ (tối đa 1 μA) Chế độ thấp: 100 mΩ (100 mA) đến 100 Ω (1 mA) |
| Tốc độ đo | Giá trị đại diện: FAST (2,3 ms) / MED (50 Hz: 22 ms, 60 Hz: 19 ms) / SLOW1 (102 ms) / SLOW2 (202 ms) Dải PR10 mΩ*: FAST (21 ms) / MED (50 Hz: 41 ms, 60 Hz: 37 ms) / SLOW1 (121 ms) / SLOW2 (221 ms) |
| Dung sai điện trở đường dẫn (giá trị tham chiếu) Điện trở đường dẫn giữa NGUỒN B và NGUỒN A (không phải là mục tiêu đo) | Phạm vi 100 mΩ hoặc ít hơn (chế độ PR* tắt): tối đa 3,5 Ω Phạm vi 100 mΩ hoặc ít hơn (chế độ PR* bật): tối đa 9,0 Ω |
| Điện áp đầu cuối mở tối đa | Dải: 1000 Ω trở xuống: 8,0 V Dải: 10 kΩ trở lên: 20 V |
| Đo nhiệt độ | Cảm biến nhiệt độ (Z2001[phụ kiện đi kèm]): -10,0oC đến 99,9oC Đầu vào analog (Ví dụ: Nhiệt kế hồng ngoại): DC 0 V đến 2.0 V |
| Bộ ghép kênh tích hợp (tùy chọn) | Bộ chuyển mạch Z3003 Số lượng đơn vị có thể cài đặt: Tối đa 2 Số lượng tối đa của kênh: 20 kênh (phương pháp 4-dây), 42 kênh (phương pháp 2-dây) Thời gian chuyển đổi: 30 ms |
| Bộ ghép kênh ngoài (tùy chọn) | Chuyển đổi Mainframe Số kênh tối đa (SW1001): 33 kênh (phương pháp 4 dây) Số kênh tối đa (SW1002): 132 kênh (phương pháp 4 dây) Thời gian chuyển đổi: 11 ms |

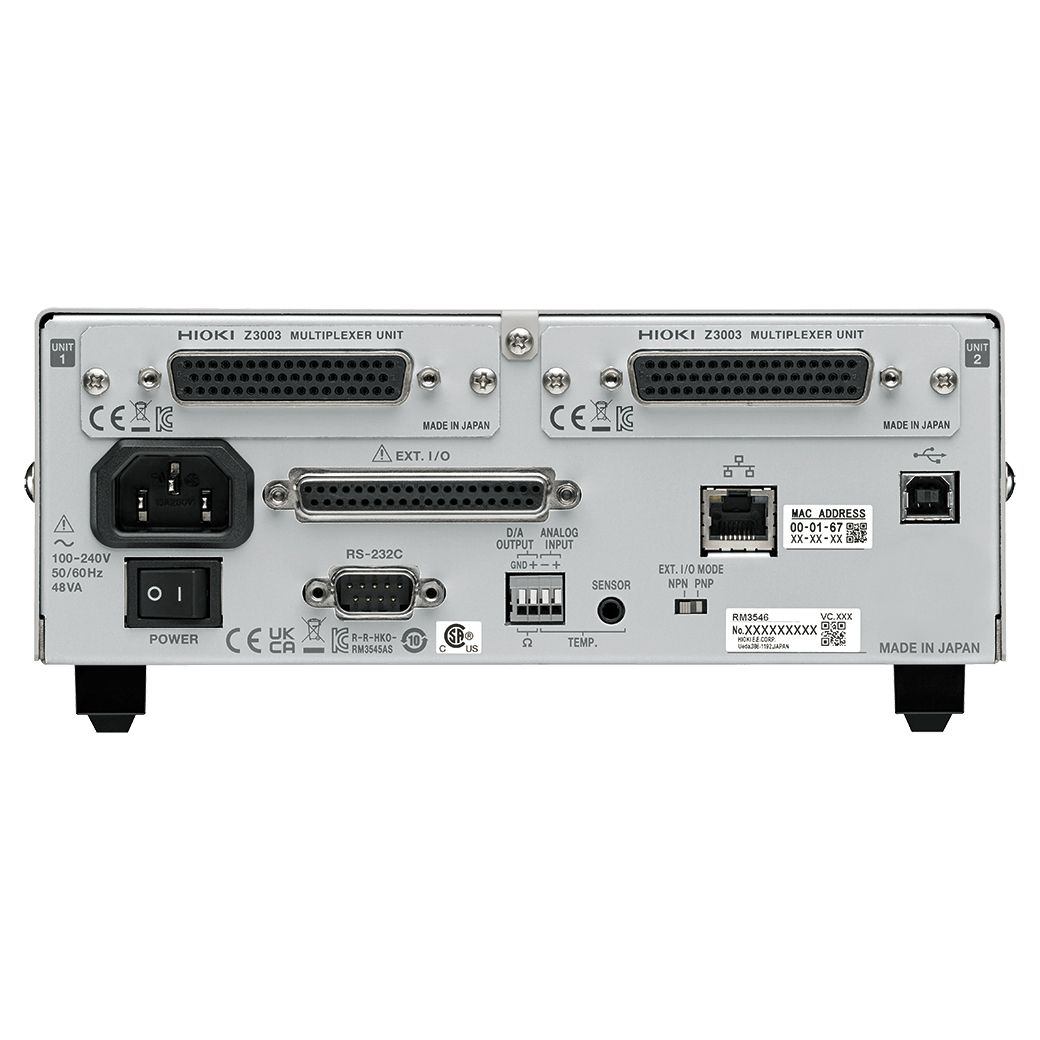

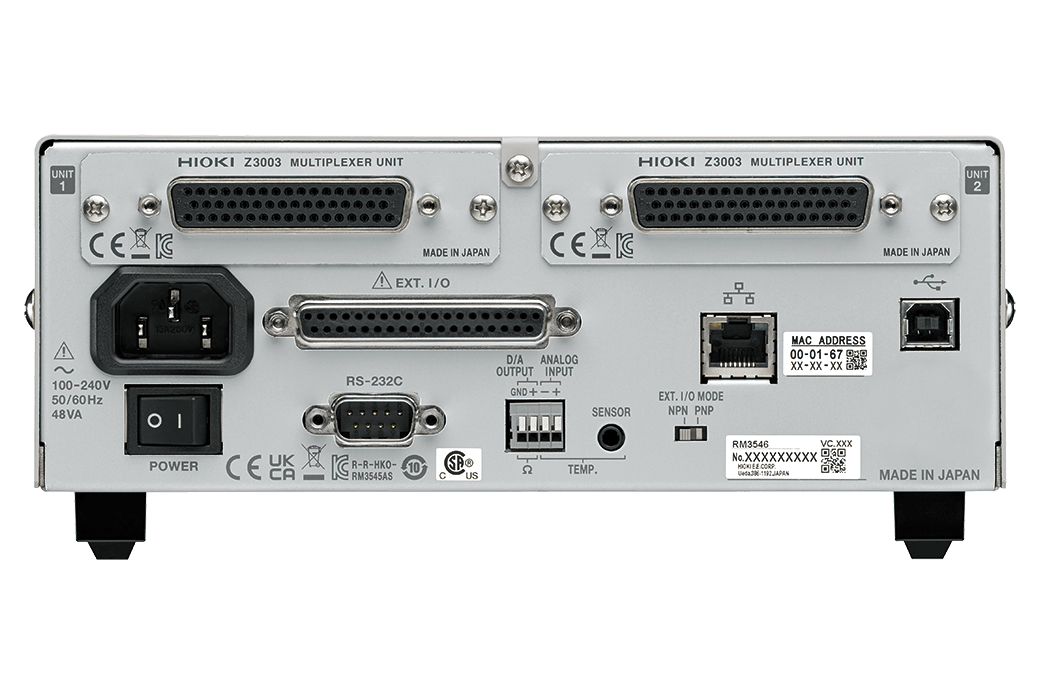

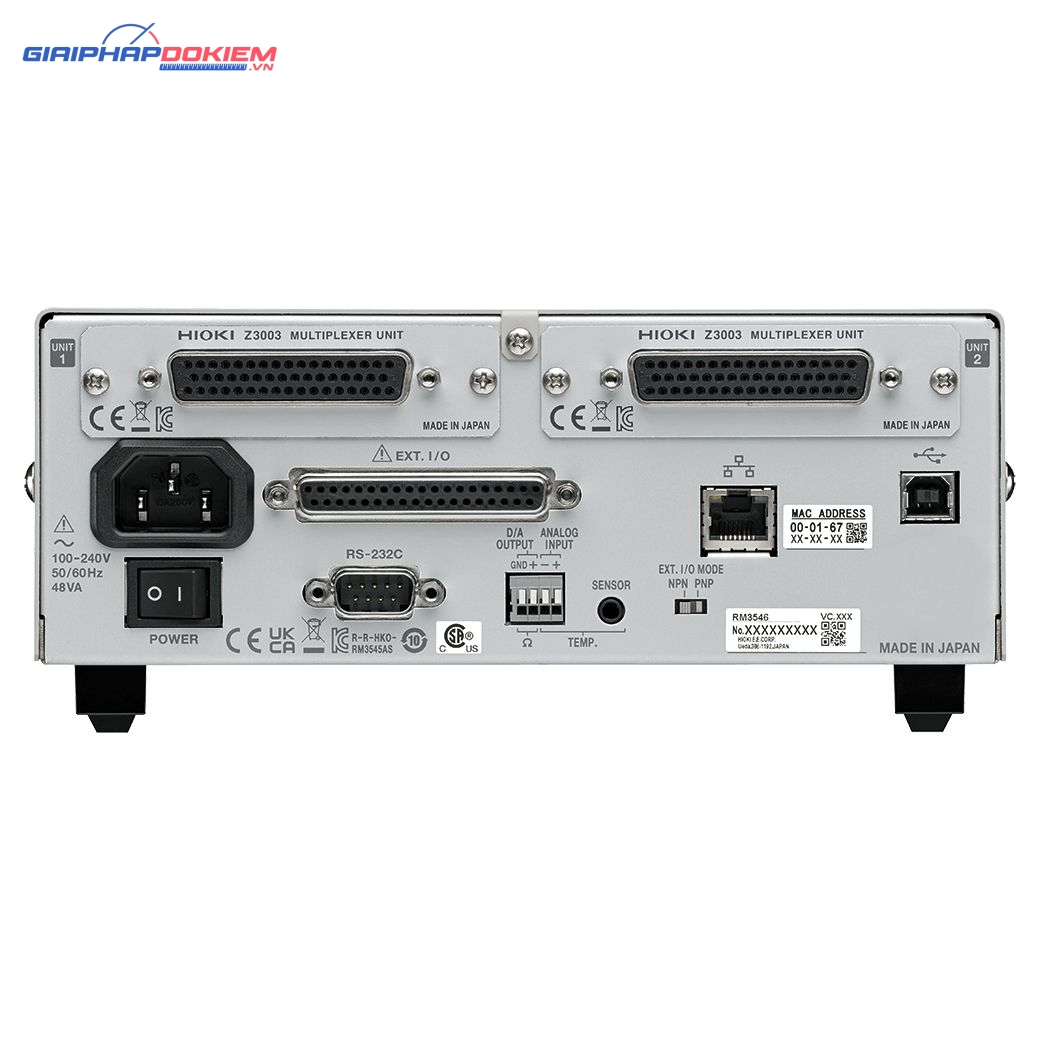

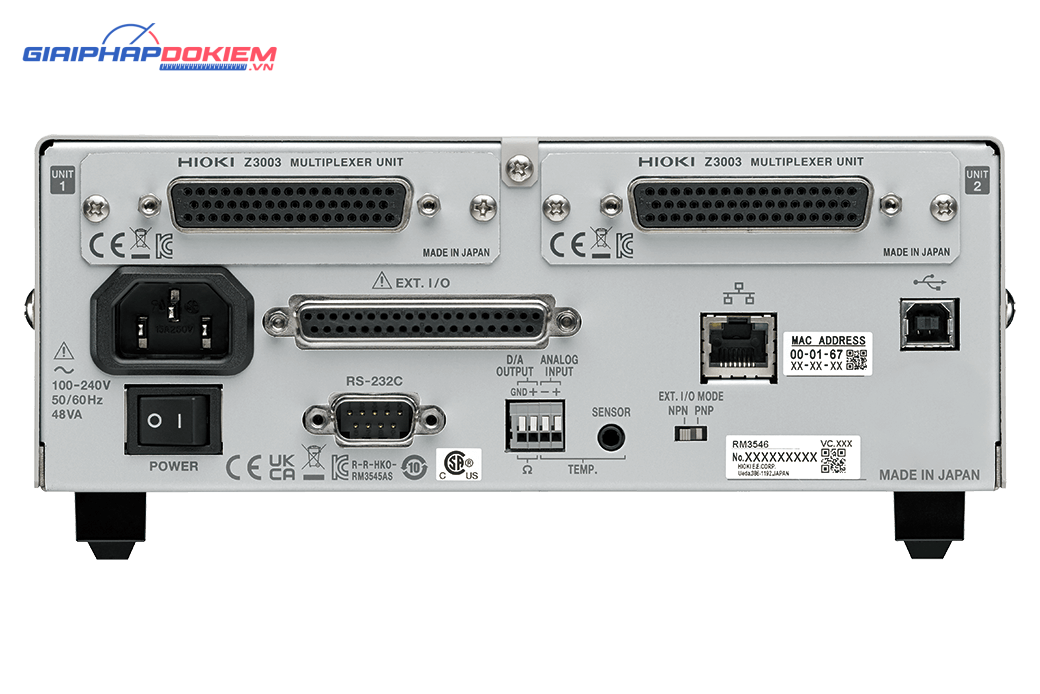

| Kết nối truyền dữ liệu | LAN (TCP/IP, 10BASE-T/100BASE-TX), RS-232C (Tối đa 115200 bps, cũng được sử dụng làm giao diện máy in), USB, EXT I/O (D-sub 37 chân, Đầu ra tương tự (Phạm vi điện áp đầu ra D/A: DC 0 V đến 1,5 V) |
| Chức năng | Kiểm tra tiếp điểm, Hiệu chỉnh điểm 0 (trong mỗi phạm vi ±50% fs) *1, Đảm bảo Độ chính xác không cần Hiệu chỉnh 0, Chức năng OVC, Chức năng A-OVC, Chức năng cải thiện tiếp điểm (điện áp đặt vào tối đa: 5V; dòng điện đặt vào tối đa: 10 mA), Chức năng giữ tự động, Bộ so sánh, Chức năng đo nhiệt độ, Chức năng hiệu chỉnh nhiệt độ (TC), Chức năng hiệu chỉnh nhiệt độ nâng cao (A-TC), Chức năng chuyển đổi nhiệt độ (ΔT), Chức năng tính toán thống kê, Chức năng trễ, Chức năng trung bình, Lưu bảng (lưu các điều kiện đo), Chức năng bộ nhớ dữ liệu, Chức năng giám sát lệnh (hiển thị trạng thái gửi/nhận lệnh và truy vấn), Tương thích với trình điều khiển LabVIEW®*2 *1: Chức năng điều chỉnh về 0 bị vô hiệu hóa bắt buộc đối với điện trở 100 MΩ trở lên. *2: LabVIEW Driver là nhãn hiệu hoặc nhãn hiệu đã được đăng ký của National Instruments. |
| Nguồn | 100 V đến 240 V AC, 50 Hz / 60 Hz, Mức tiêu thụ năng lượng định mức: tối đa 40 VA. |
| Mức tiêu thụ điện năng bình thường (Giá trị tham khảo) | 20 W |
| Kích thước và khối lượng | Rộng 215 mm (8,46 in) × Cao 80 mm (3,15 in) × Sâu 306,5 mm (12,07 in) (không tính phần nhô ra), 3,4 kg (119,9 oz) |
| Phụ kiện | Dây nguồn ×1, Cảm biến nhiệt độ Z2001 ×1, Đầu nối I/O EXT đực ×1, Nắp đầu nối I/O EXT. ×1, Hướng dẫn khởi động ×1, Thận trọng khi sử dụng ×1 |
Video
Tài liệu
Download Tài Liệu
Brochure: THIẾT BỊ ĐO ĐIỆN TRỞ RM3546
Bảng dữ liệu: Máy đo điện trở RM3545A, RM3546
Hướng dẫn lựa chọn dây dẫn đo RM3545A, RM3546
Brochure: Thiết bị đo kiểm cho ngành công nghiệp pin
Sản xuất và thử nghiệm pin lithium-ion
Ứng dụng của THIẾT BỊ ĐO ĐIỆN TRỞ RM3546
