Thiết Bị Ghi Dạng Sóng Hioki MR8848
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

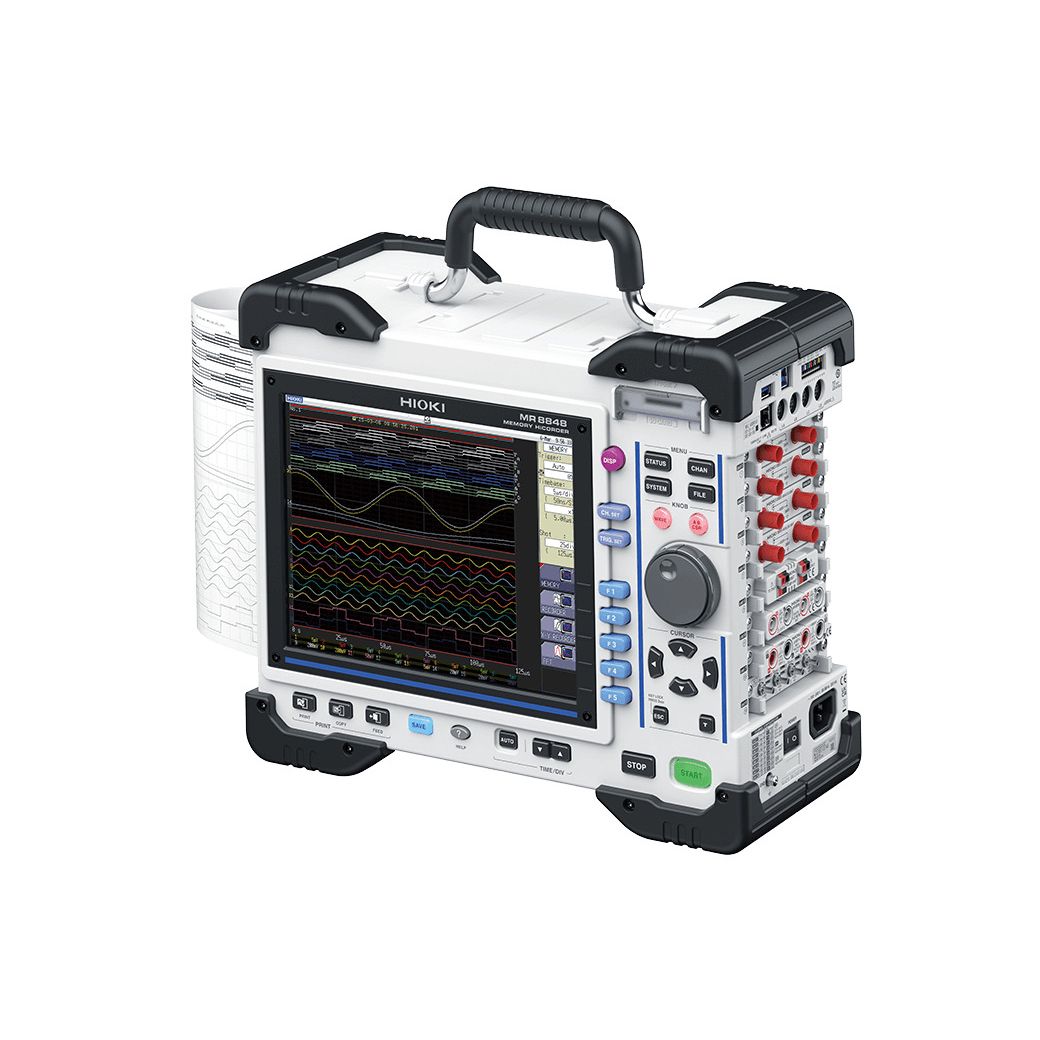

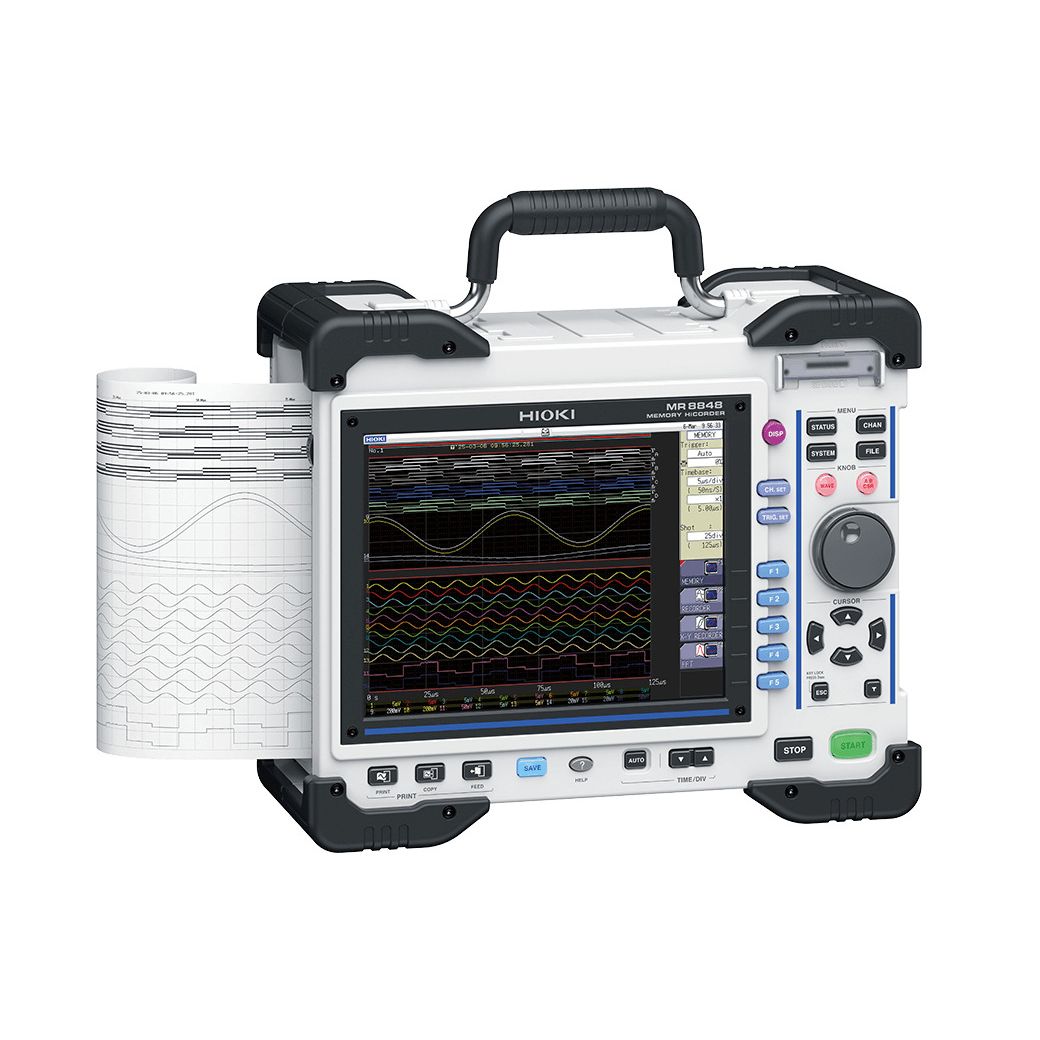

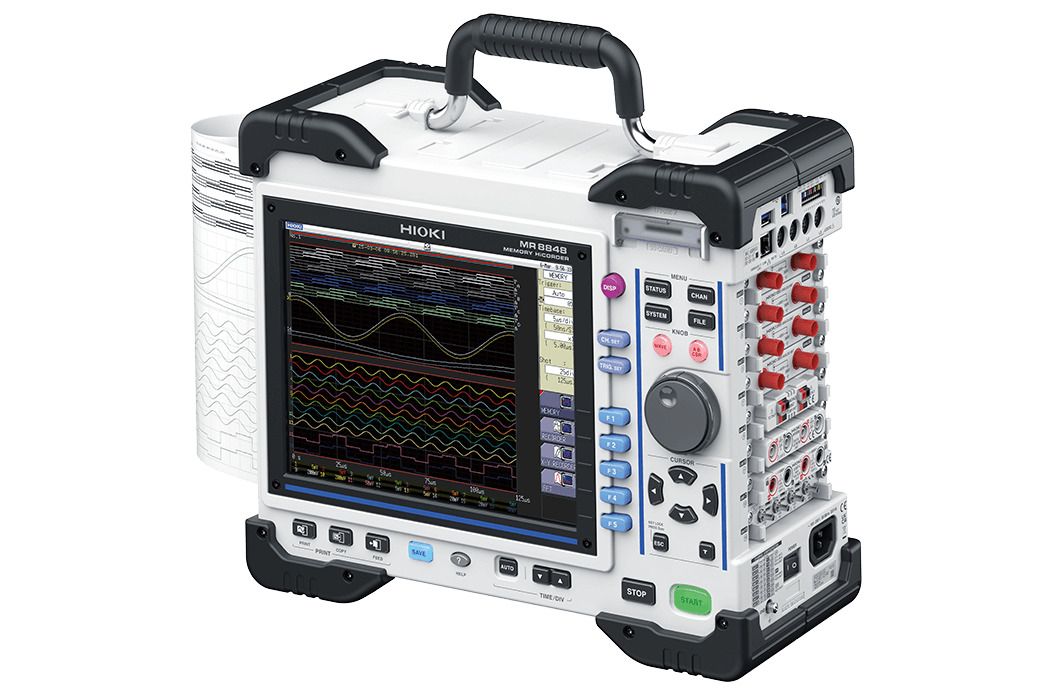

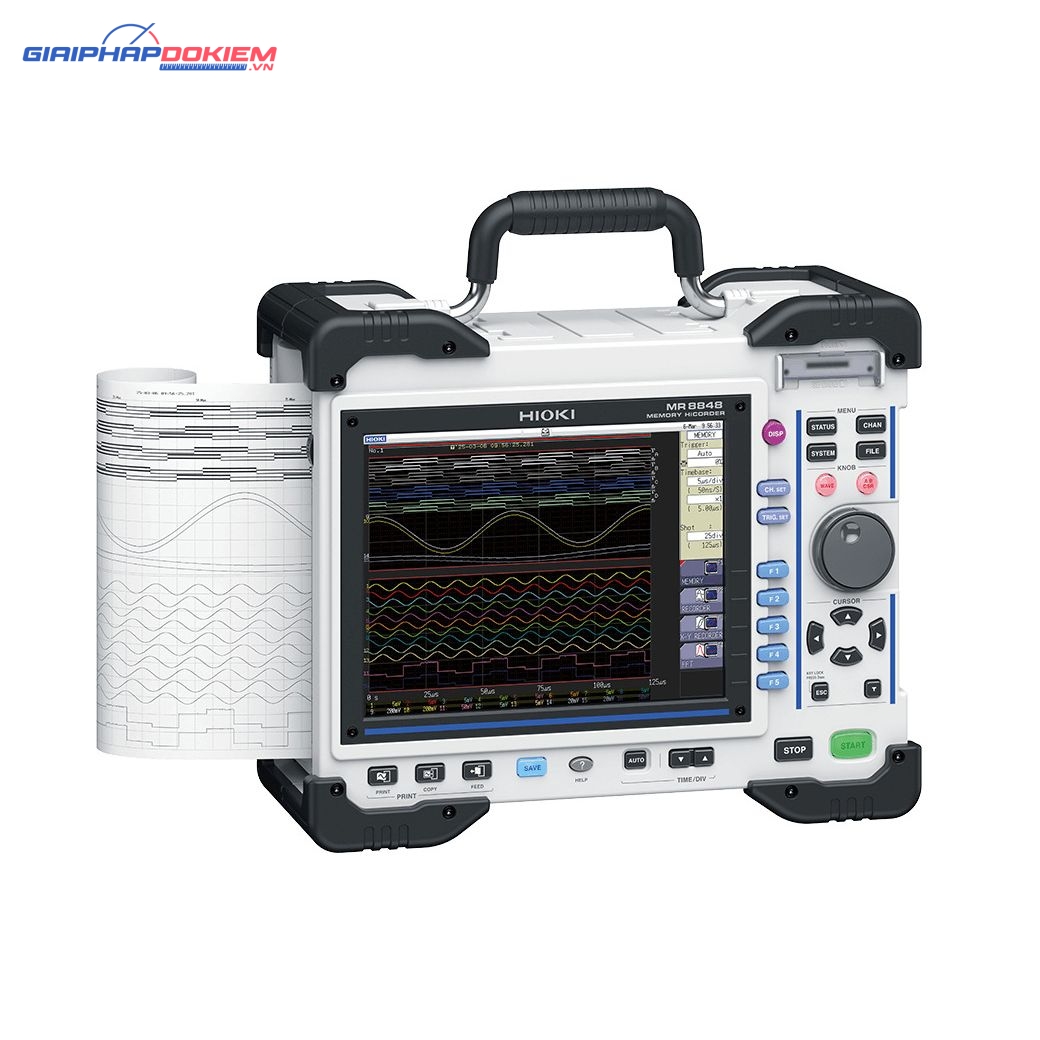

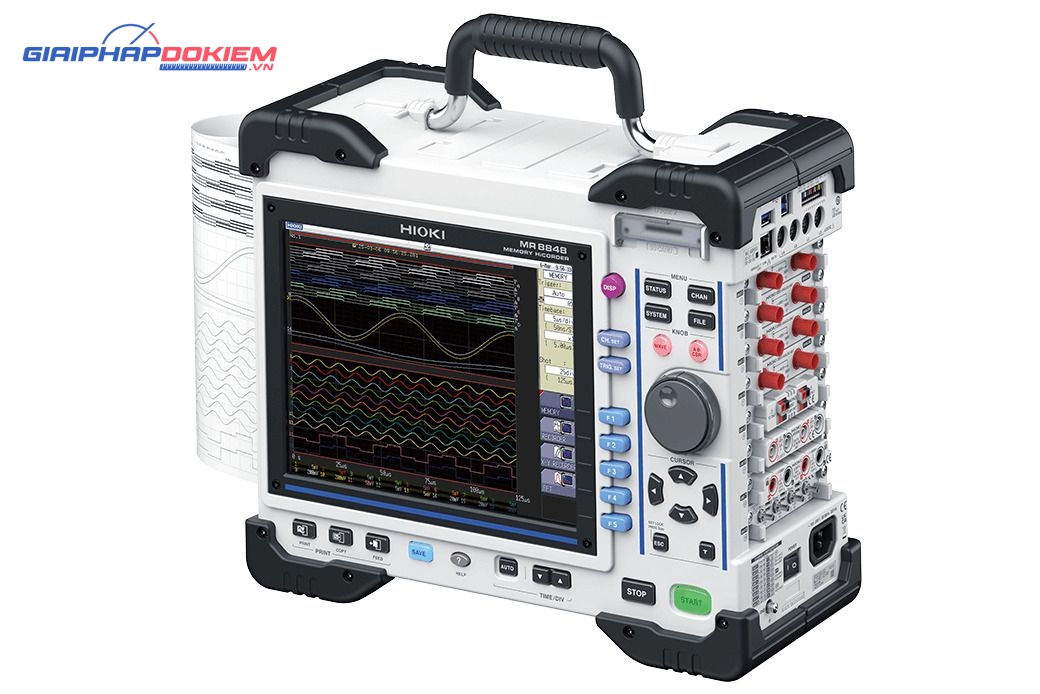

Thiết Bị Ghi Dạng Sóng Hioki MR8848
MR8848 là thiết bị ghi dạng sóng đa năng với khả năng tùy biến cực cao nhờ hệ thống khe cắm mô-đun (plug-in modules). Nó cho phép người dùng đo đồng thời nhiều loại tín hiệu khác nhau như điện áp, dòng điện, nhiệt độ, và tín hiệu logic trên cùng một trục thời gian.
Số kênh tối đa: Lên đến 16 kênh analog (khi sử dụng 8 mô-đun 2 kênh) hoặc kết hợp với 16 kênh logic.

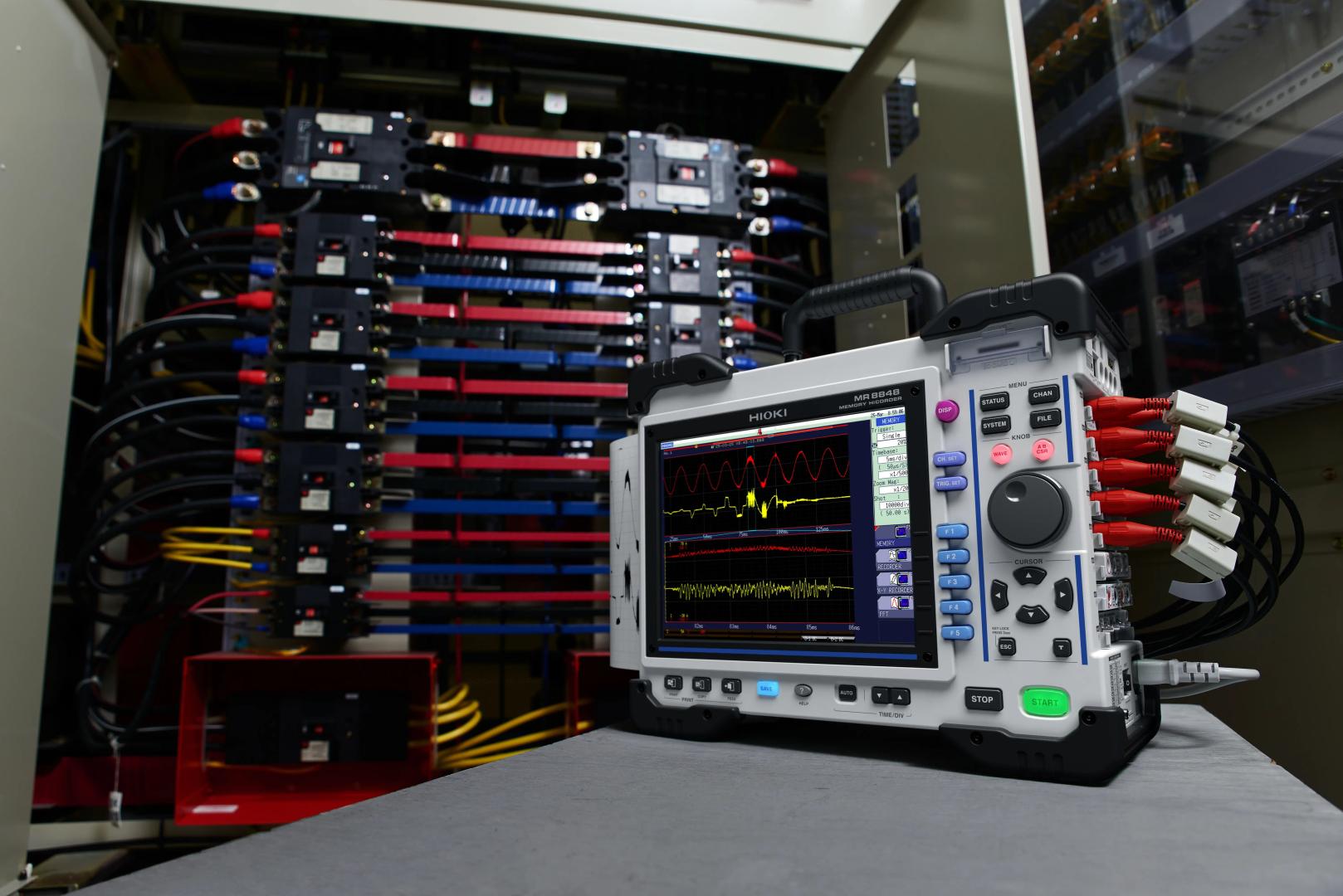

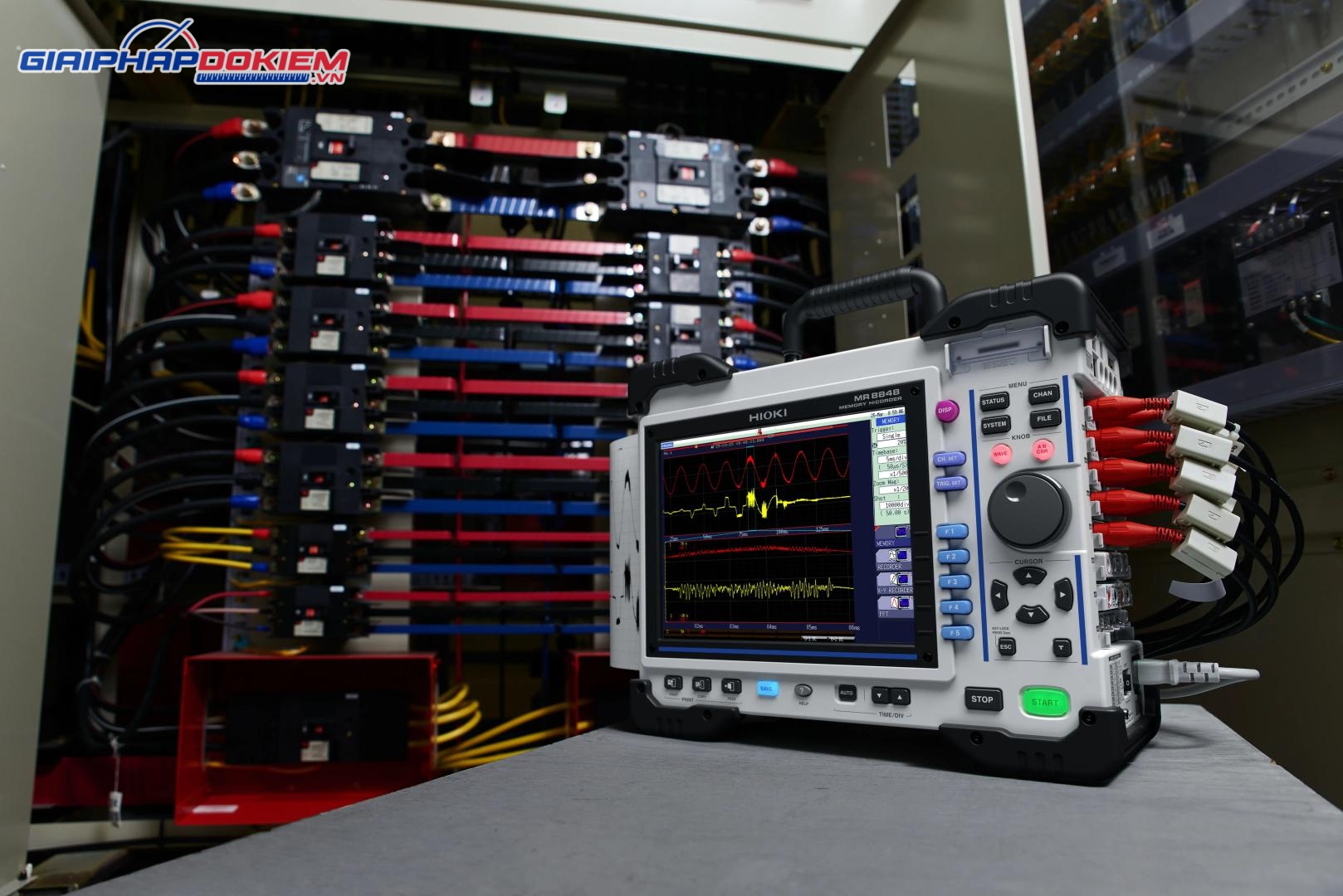

Ứng dụng tiêu biểu: Bảo trì hệ thống điện lưới, kiểm tra biến tần (Inverter), phân tích lỗi trong dây chuyền sản xuất tự động, và thử nghiệm xe điện (EV).
Các Đặc điểm Nổi bật
Khả năng Cách điện Tuyệt đối
Một trong những điểm mạnh nhất của dòng HiCorder là các kênh đầu vào được cách điện hoàn toàn với nhau và cách điện với vỏ máy. Điều này cho phép bạn đo các điểm có mức điện thế khác nhau mà không lo ngắn mạch hay hỏng hóc thiết bị.
Tốc độ Lấy mẫu Cực cao
Tốc độ lấy mẫu: Lên đến 20 MS/s (Mega samples per second).
Giúp bắt trọn các xung nhiễu (glitch), các hiện tượng quá độ hoặc sự sụt áp diễn ra trong tích tắc mà các máy hiện sóng thông thường có thể bỏ lỡ.

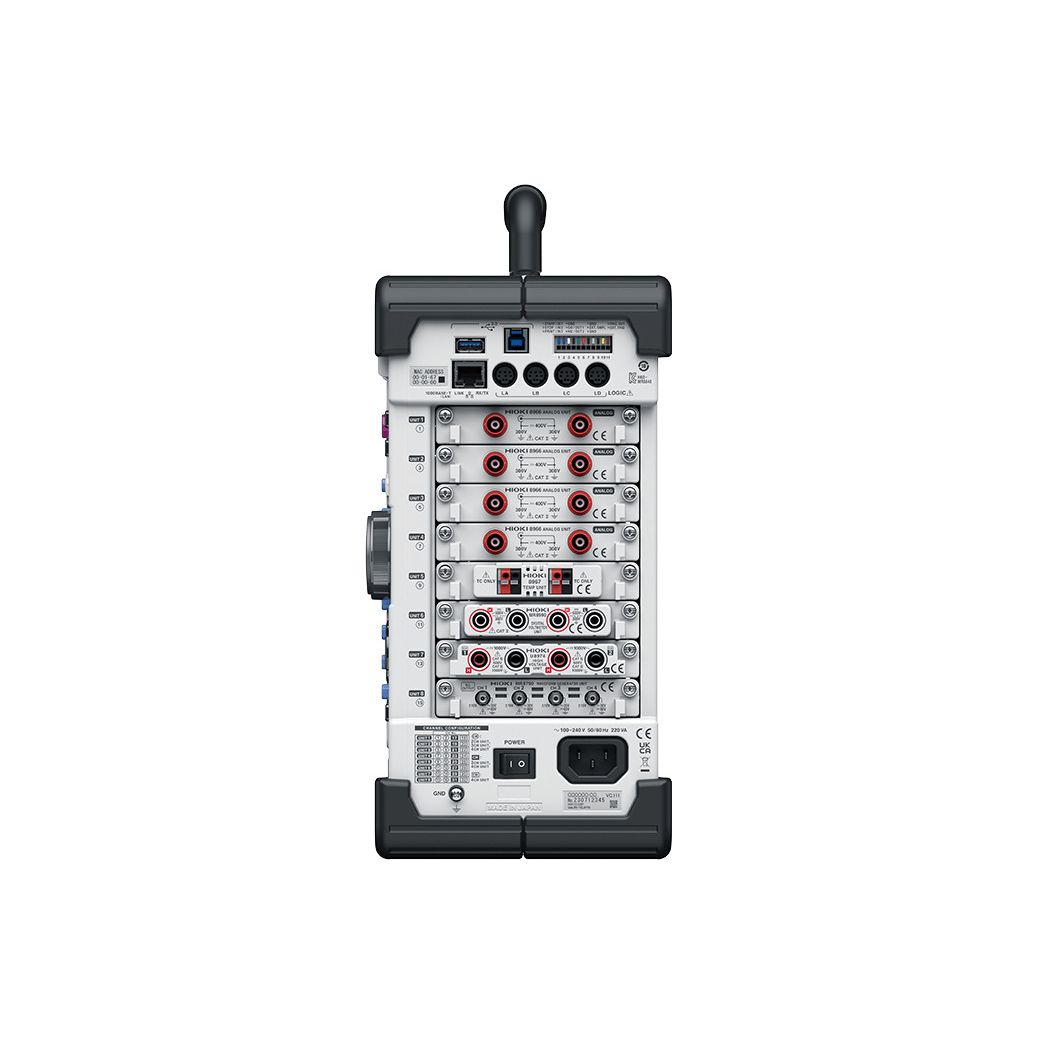

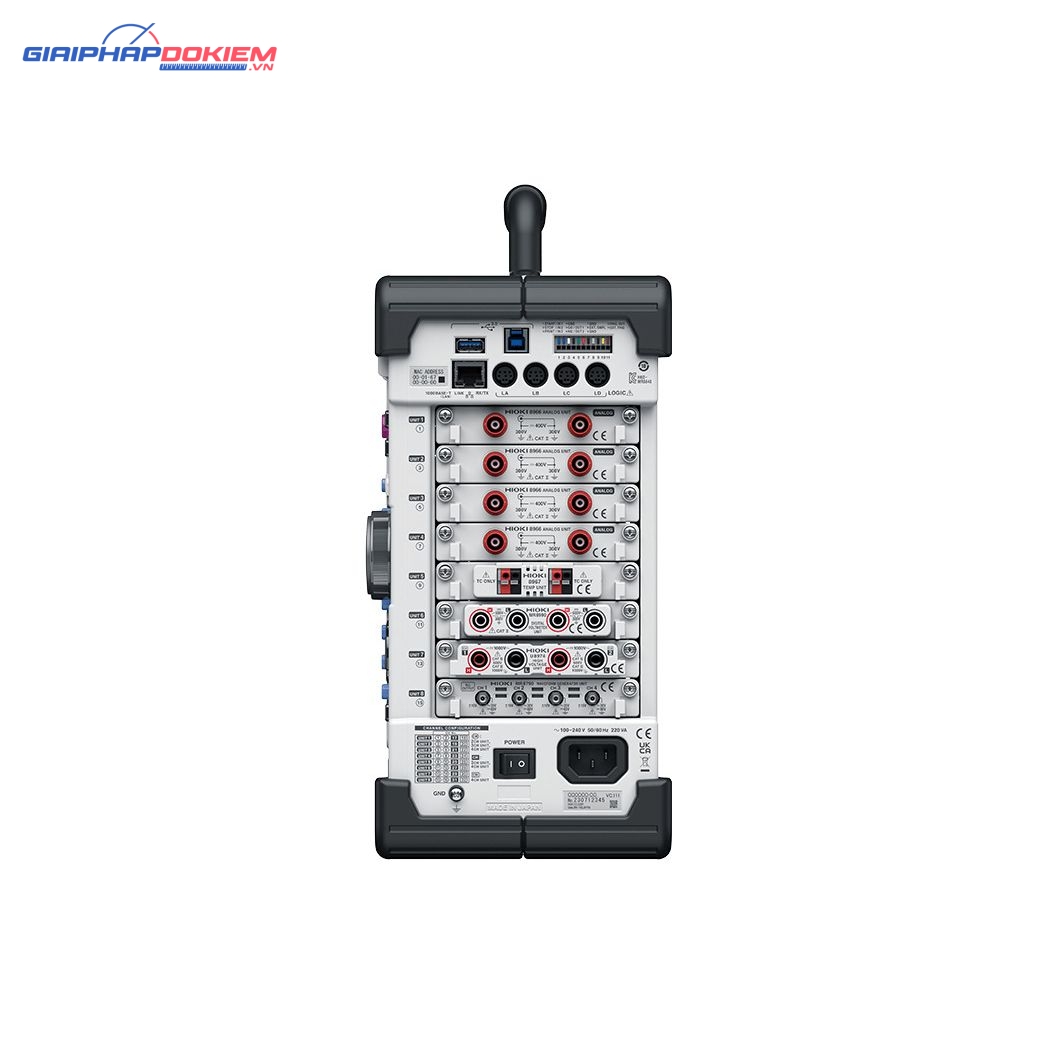

Hệ thống Mô-đun Linh hoạt
Bạn có thể thay đổi mục đích sử dụng máy chỉ bằng cách thay đổi các mô-đun đầu vào:
Mô-đun đo điện áp cao (lên đến 1000V DC/700V AC).
Mô-đun đo nhiệt độ (Can nhiệt).
Mô-đun đo biến dạng (Strain).
Mô-đun đo tần số/xung.

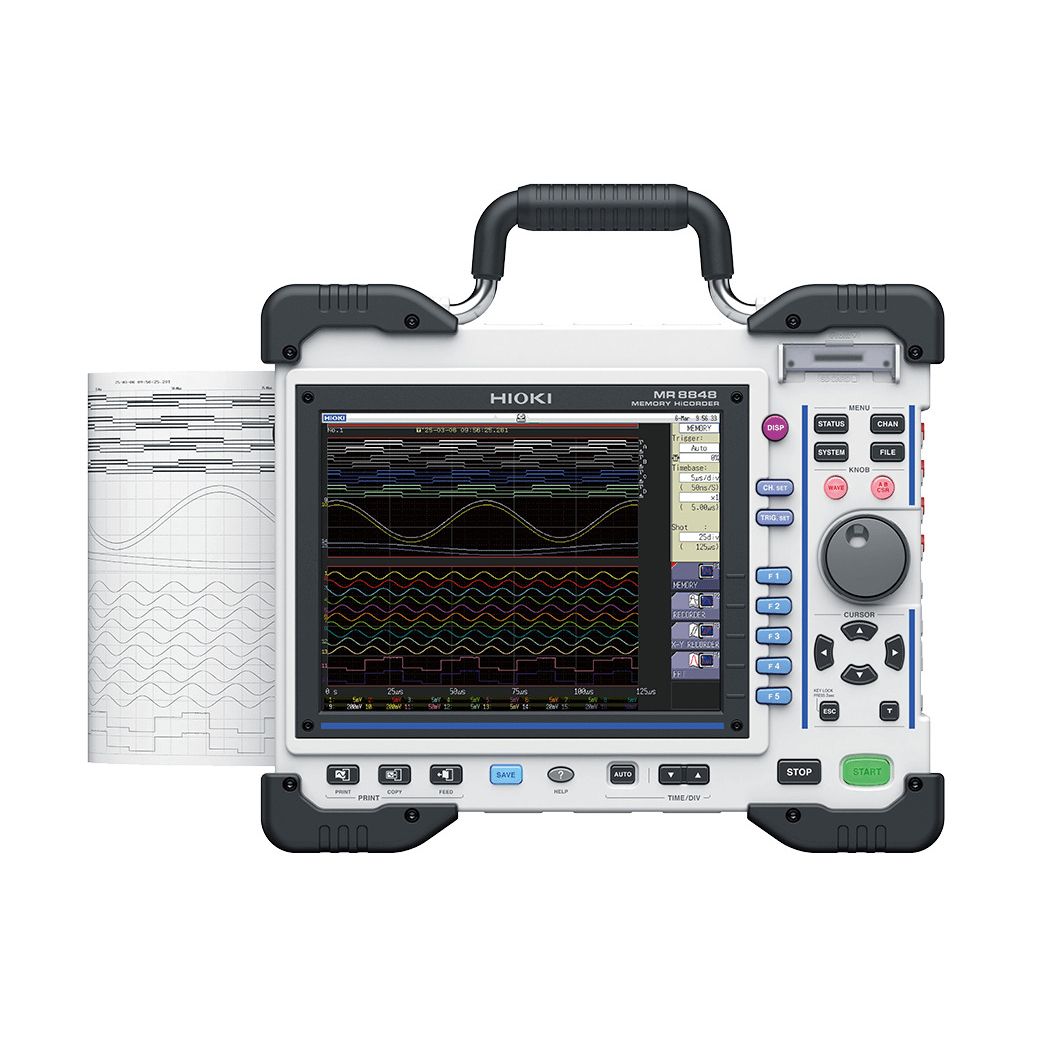

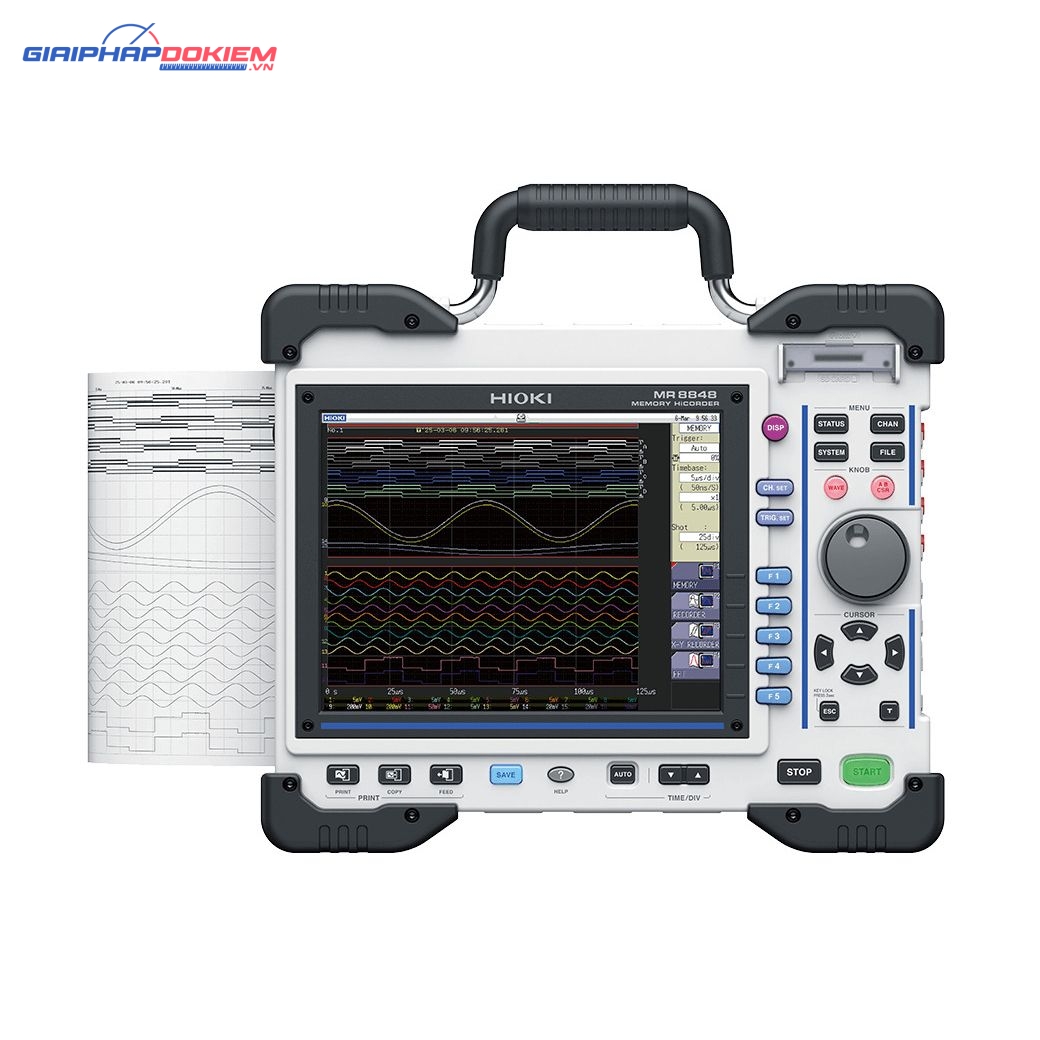

Màn hình và Hiển thị
Sở hữu màn hình màu LCD lớn, độ phân giải cao, giúp việc quan sát dạng sóng trực tiếp trở nên dễ dàng. Giao diện điều khiển trực quan với các phím tắt cho phép thiết lập nhanh các thông số Trigger (điều kiện kích hoạt ghi).
Lợi ích khi sử dụng MR8848
Phân tích đa năng: Thay vì cần 3-4 máy đo khác nhau, bạn chỉ cần một chiếc MR8848 để theo dõi toàn bộ hệ thống.
Độ tin cậy cao: Thiết kế chuẩn công nghiệp, hoạt động bền bỉ trong môi trường có nhiễu điện từ lớn.
Xử lý dữ liệu thông minh: Tích hợp các hàm toán học để tính toán giá trị RMS, công suất, hoặc chuyển đổi FFT (phân tích phổ tần số) ngay trên máy.
Thông số kỹ thuật:
| Chức năng đo kiểm | Chức năng bộ nhớ (ghi dạng sóng), Chức năng ghi (ghi đỉnh/đáy), Chức năng ghi XY, Chức năng FFT |
|---|---|
| Tối đa. số kênh | 16 kênh analog + 16 kênh logic 32 kênh analog + 16 kênh logic (khi gắn U8975 hoặc U8978 × 8) 10 kênh analog + 64 kênh logic (khi kết nối logic đơn vị chính + Đơn vị logic 8973 × 3) 20 kênh analog + 64 kênh logic (khi U8975 hoặc U8978 × 5 + logic đơn vị chính + Đơn vị logic 8973 × 3 được gắn vào) |
| Khe cắm mô-đun | Lên đến 8 mô-đun Hạn chế: |
| Số kênh logic của đơn vị chính | 16 (GND của đầu nối đầu vào thăm dò logic là chung với GND của thiết bị chính) Khi Thiết bị vôn kế kỹ thuật số MR8990 được lắp đặt trong Thiết bị 1 và 2, logic của thiết bị chính không thể được sử dụng. Sau đây là những hạn chế khi sử dụng logic đơn vị chính (khi phép đo logic được BẬT): – Độ phân giải đo lường của các mô-đun được lắp đặt trong Đơn vị 1 và 2 sẽ bị giới hạn ở mức 12 bit. – Không thể sử dụng các mô-đun tần số được lắp đặt ở Đơn vị 1 và 2. |
| Tối đa tốc độ lấy mẫu | 20 MS/giây để sử dụng đồng thời tất cả kênh (khi sử dụng Đơn vị tương tự 8966) 10 MS/s cho lấy mẫu bên ngoài |
| Dung lượng bộ nhớ | Tổng cộng 512 megawords (không mở rộng bộ nhớ) (16 megawords/ch sử dụng 32 kênh tương tự, 256 megawords/ch sử dụng 2 kênh tương tự) |
| Nguồn | 100 V đến 240 V AC, 50/60 Hz, 10 V đến 28 V DC (khi sử dụng Bộ nguồn DC 9784) |
| Tối đa công suất định mức | 130 VA (220 VA khi sử dụng Máy in U8351) |
| Kết nối ngoài | LAN, USB, thiết bị đầu cuối điều khiển bên ngoài |
| Lưu trữ ngoài | Khe cắm thẻ SD, ổ đĩa tích hợp (1 TB, tùy chọn cài đặt sẵn tại nhà máy), ổ đĩa flash USB |

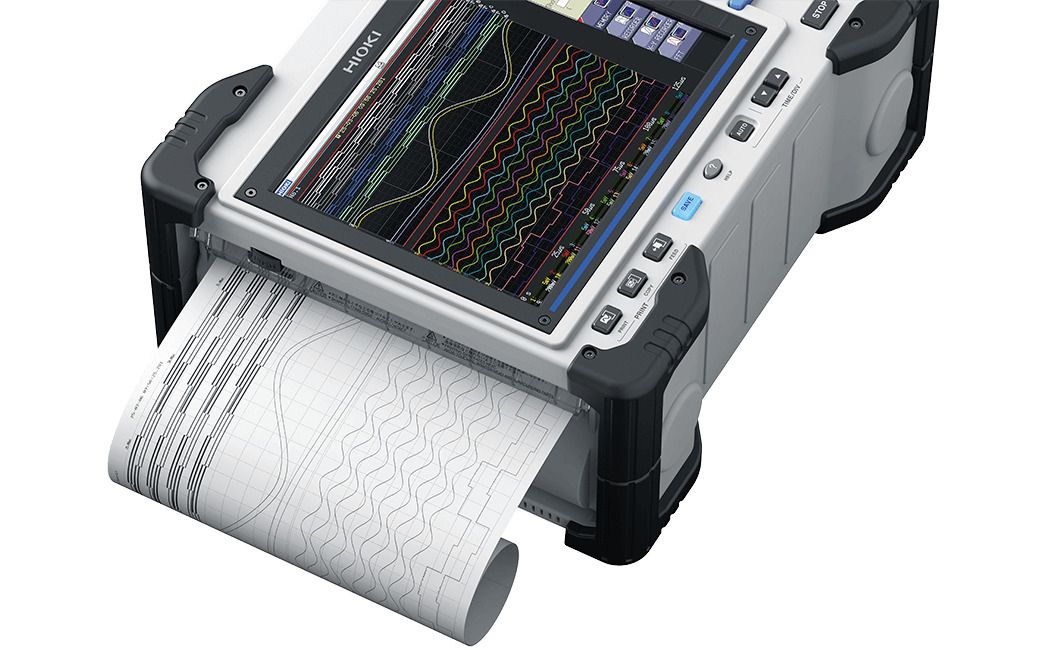

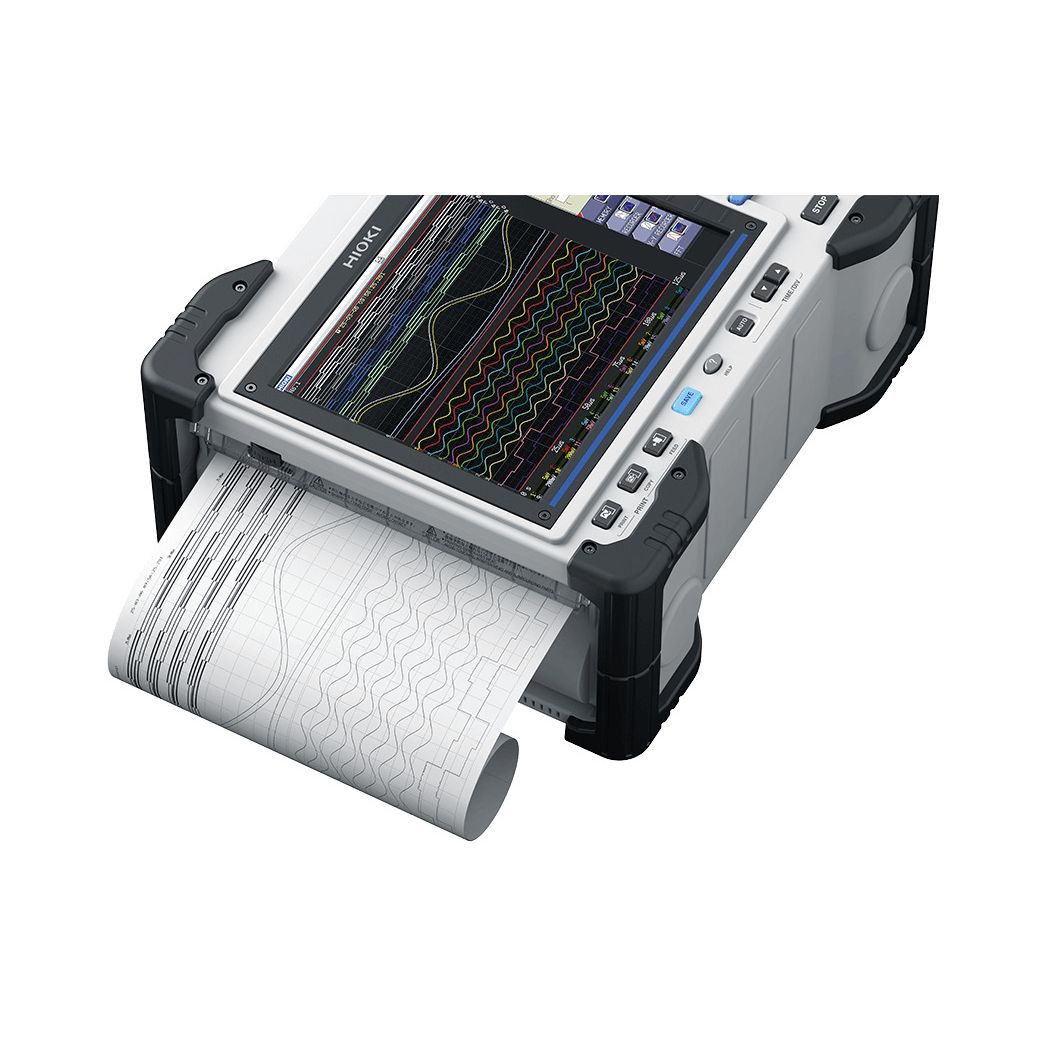

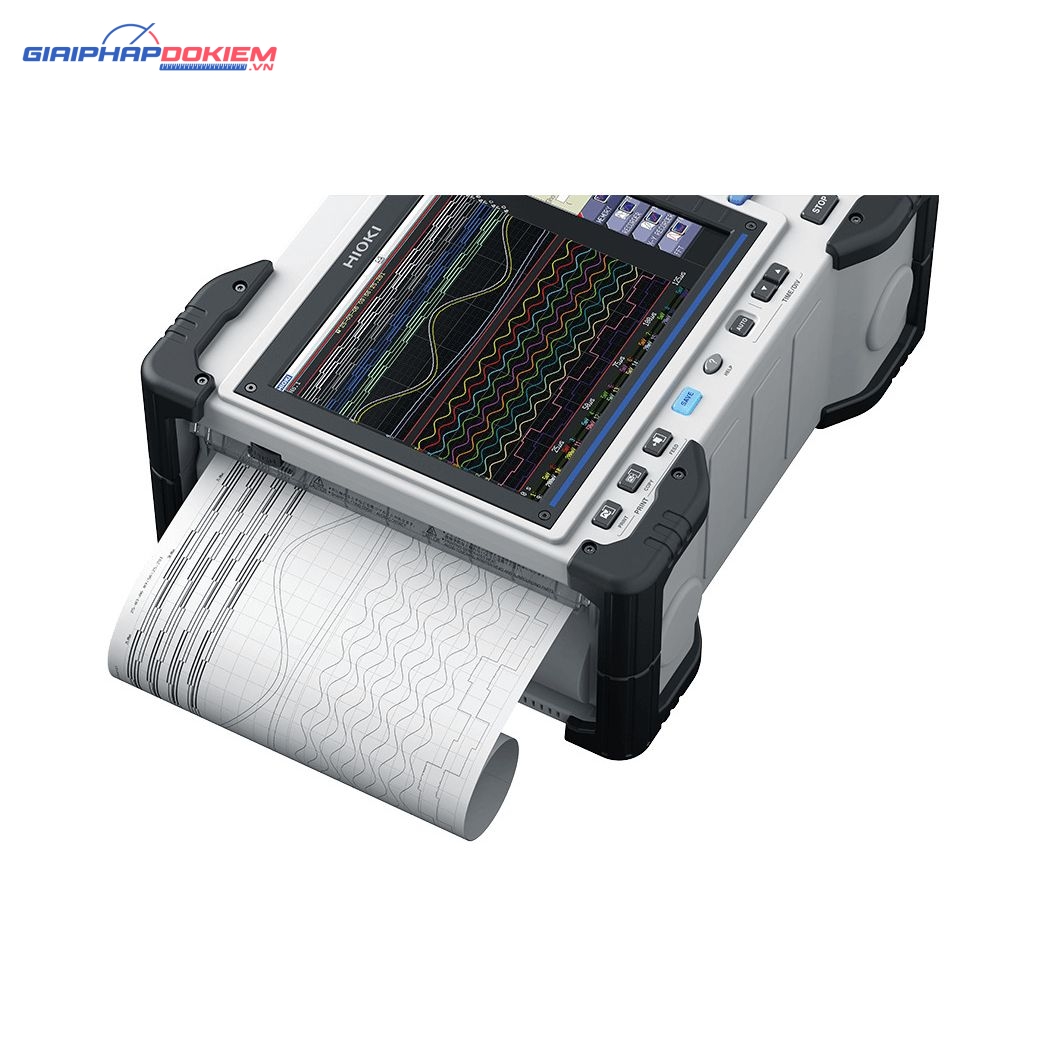

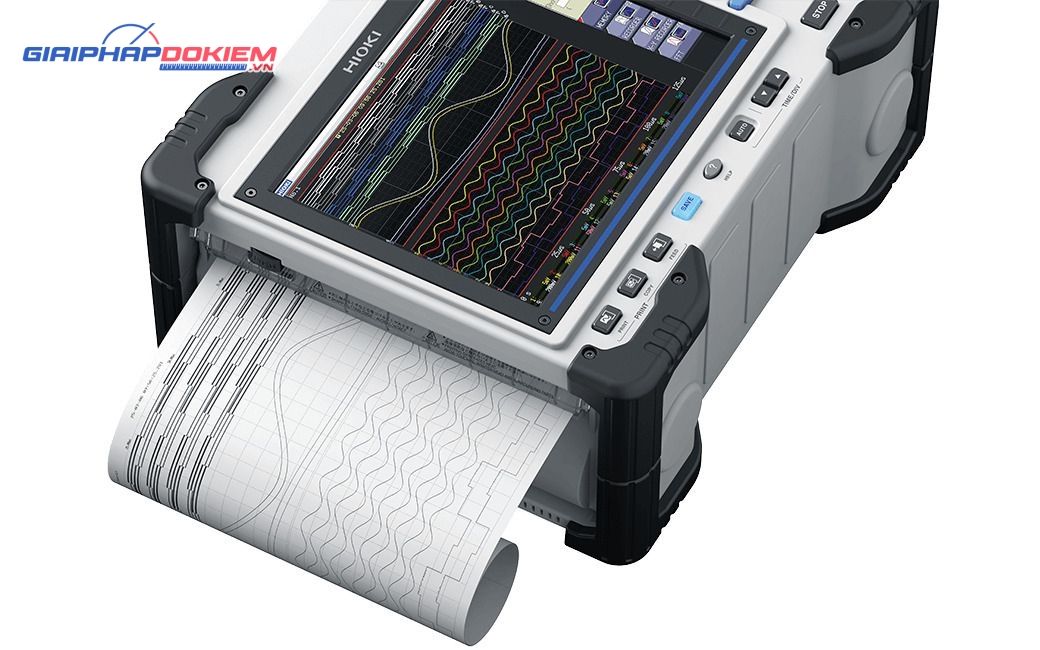

| Máy in | Khi tùy chọn Máy in U8351 được cài đặt tại nhà máy được cài đặt. Phương pháp ghi nhiệt, sử dụng Giấy ghi 9231, tốc độ ghi 50 mm/giây |
| Các chức năng khác | Kích hoạt, tính toán số, tính toán dạng sóng, phân vùng lưu trữ, đo con trỏ, giám sát, hiển thị vị trí (VIEW), đánh giá dạng sóng, tạo dạng sóng |
| Kích thước và trọng lượng | Xấp xỉ 351W × 261H × 140D mm (13,8W × 10,3H × 5,5D in.) (không tính phần nhô ra) Xấp xỉ 365W × 307H × 160D mm (14,4W × 12,1H × 6,3D in.) (bao gồm cả phần nhô ra) Xấp xỉ 6,9 kg (15,2 lbs.) (chỉ riêng thiết bị chính) Xấp xỉ 7,4 kg (16,3 lbs.) (khi lắp đặt Đơn vị máy in U8351) |
| Phụ kiện | Hướng dẫn khởi động × 1, Thận trọng khi sử dụng × 1, nhãn dây đầu vào × 1, dây nguồn × 1, Giấy ghi (khi lắp Bộ phận in U8351) × 1, phụ kiện giấy cuộn (khi lắp Bộ phận in U8351) × 2 |
