Cách Sử Dụng Đồng Hồ NJTY 3266TD Hướng Dẫn Chi Tiết Từ A-Z

Hiện nay, đồng hồ NJTY 3266TD là một trong những dòng ampe kìm kỹ thuật số đa năng được ưa chuộng nhất hiện nay, nhờ có mức giá cực kỳ dễ tiếp cận và hàng loạt tính năng đo điện cấp cao cấp. Chính vì thế, trong bài viết này Giải Pháp Đo Kiểm sẽ hướng dẫn cho bạn chi tiết cách sử dụng đồng hồ NJTY 3266TD đầy đủ từ A-Z, để bạn nhanh chóng làm chủ thiết bị, cũng như mang đến kết quả đo điện chính xác, đáng tin cậy. Hãy cùng tìm hiểu ngay!

Tổng Quan Về Đồng Hồ NJTY 3266TD

Trước khi đi vào tìm hiểu trực tiếp cách sử dụng đồng hồ NJTY 3266TD đo điện chính xác, hãy cùng Giải Pháp Đo Kiểm điểm qua đôi nét về thiết bị này để giúp bạn hiểu rõ công dụng của nó.

NJTY 3266TD là đồng hồ gì?

Đồng hồ NJTY 3266TD là một dòng ampe kìm kỹ thuật số đa năng với các chức năng đo dòng AC, điện áp AC/DC, tụ điện, tần số, nhiệt độ, điện trở, kiểm tra thông mạch và linh kiện diode. Thiết bị này được sản xuất và cung cấp bởi thương hiệu thiết bị đo lường hàng đầu Thế Giới Uni-T (Trung Quốc).

Bên cạnh đó, một trong những lý do cốt lõi giúp thiết bị này được ưa chuộng rộng rãi trên thị trường là nhờ có thiết kế dạng hàm kẹp đặc biệt, cho phép người dùng có thể đo trực tiếp dòng điện xoay chiều mà không cần phải cắt dây điện hay chạm trực tiếp vào mạch điện.

Thông số kỹ thuật chi tiết

Bên cạnh thiết kế tiện lợi, đồng hồ NJTY 3266TD còn sở hữu các thông số kỹ thuật ấn tượng, với dải đo rộng và độ chính xác cao, cụ thể:

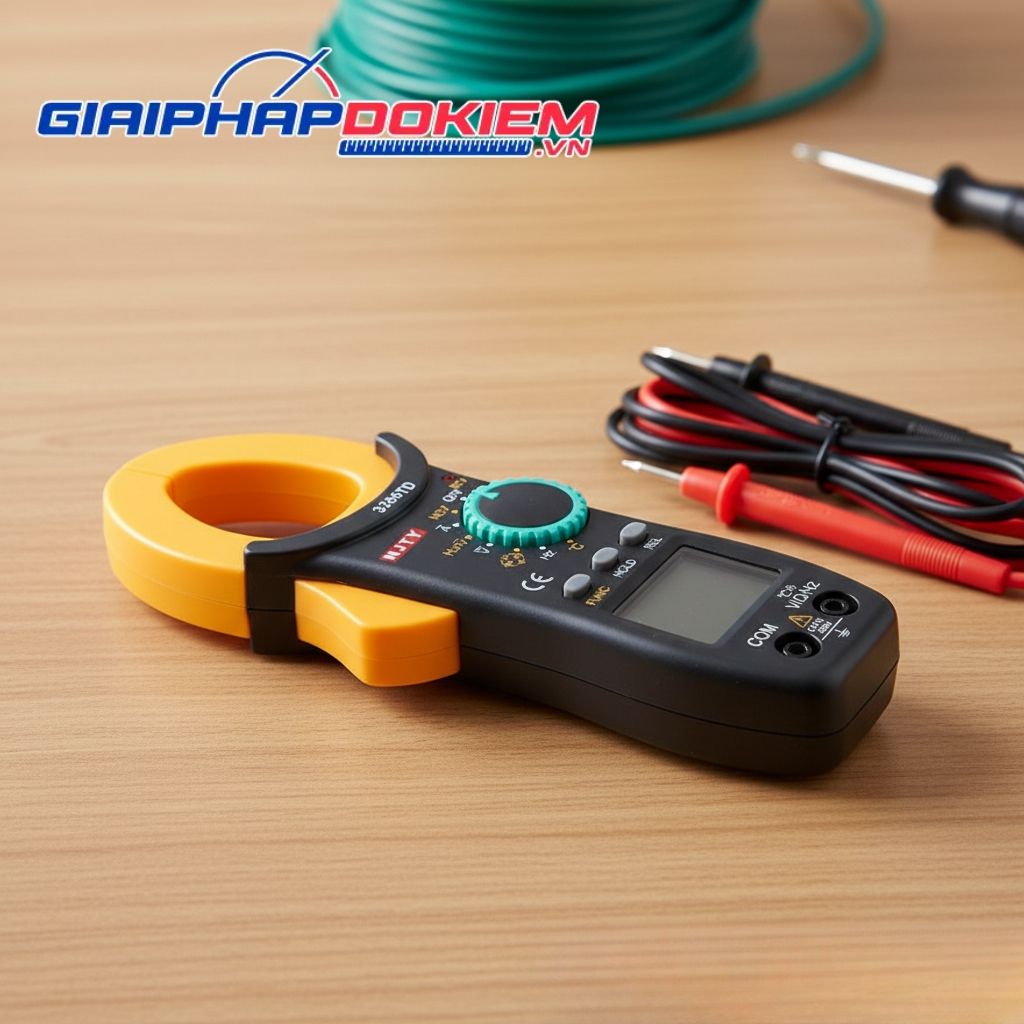

Ý Nghĩa Các Ký Hiệu Và Cổng Cắm Trên NJTY 3266TD

Bên cạnh việc nắm được công dụng và các thông số kỹ thuật của đồng hồ NJTY 3266TD, để sử dụng đồng hồ đo điện một cách chính xác, hiệu quả, chúng ta cũng cần phải nắm rõ các ký hiệu trên thiết bị này. Qua đó sẽ giúp bạn thao tác đúng kỹ thuật, hạn chế sai sót, có thể dẫn đến những tai nạn đáng tiếc trong quá trình làm việc.

Các ký hiệu trên núm xoay

Mỗi chiếc đồng hồ NJTY 3266TD chính hãng sẽ gồm có các ký hiệu dưới đây:

1. OFF: Tắt nguồn thiết bị.
2. A~: Chức năng đo dòng điện xoay chiều.
3. Hz/V~: Chức năng đo tần số và điện áp xoay chiều thuộc điện lưới.
4. V-: Chức năng đo điện áp một chiều của pin, bình ắc quy.
5. Ω/⋅))/Diode: Thang đo đa năng bao gồm điện trở, thông mạch và kiểm tra diode.
6. Hz: Chức năng đo tần số của dòng điện.
7. ºC: Chức năng đo tụ điện.

Ngoài ra, ký hiệu NCV dưới đèn led đỏ nhỏ thể hiện nguyên lý hoạt động của đồng hồ NJTY 3266TD là cảm ứng điện điện từ hay còn gọi là tính năng dò điện không tiếp xúc. Bên cạnh các chức năng đo điện chính nêu trên, thiết bị này còn được trang bị các chức năng hỗ trợ để tối ưu hóa quá trình đo kiểm điện chính xác, tiện lợi:

• Nút FUNC: Cho phép người dùng chuyển đổi nhanh các chế độ đo trên cùng một thang đo, ví dụ như chuyển giữa đo điện trở và thông mạch mà không cần xoay núm vặn.
• Nút HOLD: Giữ kết quả đo cố định trên màn hình LCD ngay cả khi đã rút dây đo ra khỏi các điểm cần đo, phù hợp với các ứng dụng cần thu thập, ghi chép dữ liệu.
• Nút REL: Dành cho các ứng dụng đo tụ điện hoặc điện trở nhỏ yêu cầu có độ chính xác cao, giúp loại bỏ điện dung hoặc điện trở ký sinh gây nhiễu, ảnh hưởng trực tiếp đến kết quả đo.

Các cổng cắm que đo

Đồng hồ NJTY 3266TD có hai cổng chính là:

1. Cổng COM (cổng chung): Dùng để cắm dây đo màu đen khi cần thực hiện phép đo dòng điện.
2. Cổng V/Ω/Hz/ºC/Diode: Dùng để cắm dây đo màu đỏ khi thực hiện các phép đo trừ đo dòng Ampe (hàm kẹp).

Sau khi đã hiểu rõ cấu tạo và các chức năng của đồng hồ NJTY 3266TD, tiếp theo chúng ta sẽ cùng tiến hành thực hiện cách sử dụng đồng hồ NJTY 3266TD để kiểm tra lần lược các chỉ số điện.

Hướng Dẫn Cách Sử Dụng Đồng Hồ NJTY 3266TD Từng Chức Năng Cụ Thể

Trước khi sử dụng đồng hồ NJTY 3266TD để đo bất cứ chỉ số điện nào, bạn cần xác định chính xác loại đại lượng cần kiểm tra, cụ thể:

Cách Đo Dòng Điện (Ampe AC)

Cách sử dụng đồng hồ 3266TD để đo dòng điện của lưới điện (AC) là phép đo quan trọng nhất của thiết bị này.

• Bước 1: Xoay núm vặn về thang A~.
• Bước 2: Bóp cò bên hông ampe kìm để mở hàm kẹp.
• Bước 3: Đưa hàm kẹp đã mở vào duy nhất một sợi dây dẫn điện, không cần phân biệt dây nóng hay dây lạnh. Không được kẹp cả hai dây dẫn, vì từ trường sinh ra sẽ triệt tiêu lẫn nhau dẫn kết quả hiển thị bằng 0.
• Bước 4: Quan sát và đọc kết quả dòng điện Ampe hiển thị trên màn hình. Nhấn nút HOLD để giữ kết quả không bị mất khi tháo dây dẫn ra khỏi hàm kẹp.

Khác với cách sử dụng đồng hồ NJTY 3266TD để đo dòng điện AC bằng hàm kẹp, để sử dụng thiết bị này đo các chỉ số điện còn lại bạn cần kết nối thông qua các dây đo đi kèm (dây đỏ và dây đen). Dưới đây là cách thực hiện chi tiết:

Cách Đo Điện Áp AC

Cách sử dụng ampe kìm NJTY 3266TD để đo điện áp AC thường được sử dụng để kiểm tra điện lưới dân dụng có đủ 220V hay không. Thao tác thực hiện như sau:

• Bước 1: Cắm que đen vào COM, que đỏ vào cổng còn lại.
• Bước 2: Xoay núm vặn trên ampe kìm đến chức năng đo V~.
• Bước 3: Chạm đầu kim loại của hai que đo vào hai điểm cần đo không cần phân biệt cực vì là dòng điện xoay chiều (ví dụ như hai lỗ của ổ cắm điện).
• Bước 4: Quan sát và đọc giá trị đo được trên màn hình LCD.

Cách Đo Điện Áp DC

Tương tự như cách sử dụng ampe kìm 3266TD đo điện áp AC, cách đo điện áp DC cũng được thực hiện tương tự như các bước nêu trên. Tuy nhiên, điểm khác biệt là nằm ở chỗ khi đặt dây đo vào hai điểm cần đo, bạn cần lưu ý đặt đúng đầu que đỏ vào cực dương (+) và que đen vào cực âm (–) của nguồn điện hay thiết bị điện cần đo.

Cách Đo Điện Trở

Nếu muốn đo điện trở bằng đồng hồ NJTY 3266TD, bạn hãy thực hiện tuần tự theo các bước dưới đây:

• Bước 1: Vặn núm xoay về chức năng đo điện trở Ω.
• Bước 2: Chạm hai đầu que đo vào hai đầu của điện trở hoặc thiết bị cần đo. Lưu ý, trước khi đo điện trở cần phải đảm bảo thiết bị đã được ngắt và xả điện hoàn toàn để tránh xảy ra các hiện tượng chập cháy nguy hiểm.
• Bước 3: Đọc kết quả điện trở hiển thị trên màn hình.

Cách Đo Thông Mạch

Cách sử dụng đồng hồ NJTY 3266TD để đo thông mạch thường được sử dụng để kiểm tra xem dây điện có bị đứt ngầm hay không với các bước thực hiện như sau:

• Bước 1: Vặn núm xoay về chức năng đo điện trở Ω và nhấn nút FUNC cho đến khi màn hình hiển thị biểu tượng sóng âm thanh ⋅)).
• Bước 2: Chạm hai đầu que đo vào hai đầu sợi dây điện hoặc điểm nghi ngờ rò rỉ điện.
• Bước 3: Lắng nghe ampe kìm phát ra tiếng “bíp“, dây điện thông suốt, ngược lại không có tiếng “bíp”, dây đã bị đứt.

Cách Đo Diode

• Bước 1: Nhấn nút SELECT chuyển sang biểu tượng hình tam giác có gạch ngang (Diode).
• Bước 2: Chạm que đỏ vào chân Anode, que đen vào chân Cathode của diode.
• Bước 3: Quan sát sự sụt áp của diode trên màn hình, thường dao động trong khoảng 0.5V – 0.7V. Sau đó đảo chiều que đo và đo lại, nếu hiển thị giá trị “OL” thì chứng tỏ diode còn tốt.

7 Lỗi Thường Gặp Khi Sử Dụng NJTY 3266TD Và Cách Khắc Phục

Khi sử dụng đồng hồ NJTY 3266TD đo điện, đôi khi bạn sẽ thường gặp phải một số lỗi thường gặp dưới đây do thao tác không đúng cách. Vì thế, Giải Pháp Đo Kiểm sẽ cung cấp cho bạn cách khắc phục để tiếp tục quá trình đo kiểm một cách an toàn, chính xác và không làm gián đoạn công việc.

1. Đo điện áp nhưng để thang Ω: Đây là lỗi rất phổ biến khi sử dụng đồng hồ đo điện đa năng cầm tay NJTY 3266TD, đặc biệt là đối với những người mới tiếp xúc. Điều này có thể sẽ để lại hậu quả cầu chì hoặc mạch bảo vệ bên trong sẽ bị cháy, dẫn đến thiết bị không hoạt động. Cách khắc phục là kiểm tra kỹ lưỡng thang đo đã chọn trước khi tiếp xúc trực tiếp với thiết bị cần kiểm tra.
2. Không cắm đúng cổng que đo: Tuy không để lại hậu quả nghiêm trọng như lỗi đầu tiên, nhưng việc cắm nhầm que đo sẽ khiến cho kết quả nhảy số liên tục, không chính xác, dẫn đến đưa ra các quyết định sai lầm. Để khắc phục lỗi này, bạn hãy luôn luôn ghi nhớ “DÂY ĐEN CẮM VÀO CỔNG COM VÀ DÂY ĐỎ CẮM VÀO CỔNG CÒN LẠI“.
3. Chọn sai dải đo: Đồng hồ NJTY 3266TD được trang bị sẵn tính năng tự động chọn dải đo phù hợp, vì vậy nếu thấy đồng hồ báo lỗi OL, phần lớn nguyên nhân là do bạn đo dòng điện vượt quá lớn, vượt quá 400A, nên sử dụng thiết bị có hạn mức cao hơn.
4. Đo điện khi que cắm sai vị trí: Luôn nhớ que đen ở COM.
5. Không kiểm tra pin: Đồng hồ NJTY 3266TD sẽ thông báo khi pin yếu hoặc hết pin, bạn chỉ cần thay pin mới cùng loại thì có thể sử dụng lại bình thường.
6. Làm rơi máy gây sai số: Vì cấu tạo hàm kẹp của ampe kìm 3266TD thường rất nhạy, nên khi làm rơi có thể làm cho hàm kẹp không khít, dẫn đến kết quả đo Ampe bị sai lệch. Khi nhặt lên cần kiểm tra lại hàm kẹp đã đóng kín chưa trước khi tiếp tục đo.
7. Đo vượt quá dải đo: Tuyệt đối không được sử dụng đồng hồ NJTY 3266TD đo dòng điện quá 600V, thay vào đó là sử dụng các thiết bị chuyên dụng dành riêng cho các hệ thống điện cao áp.

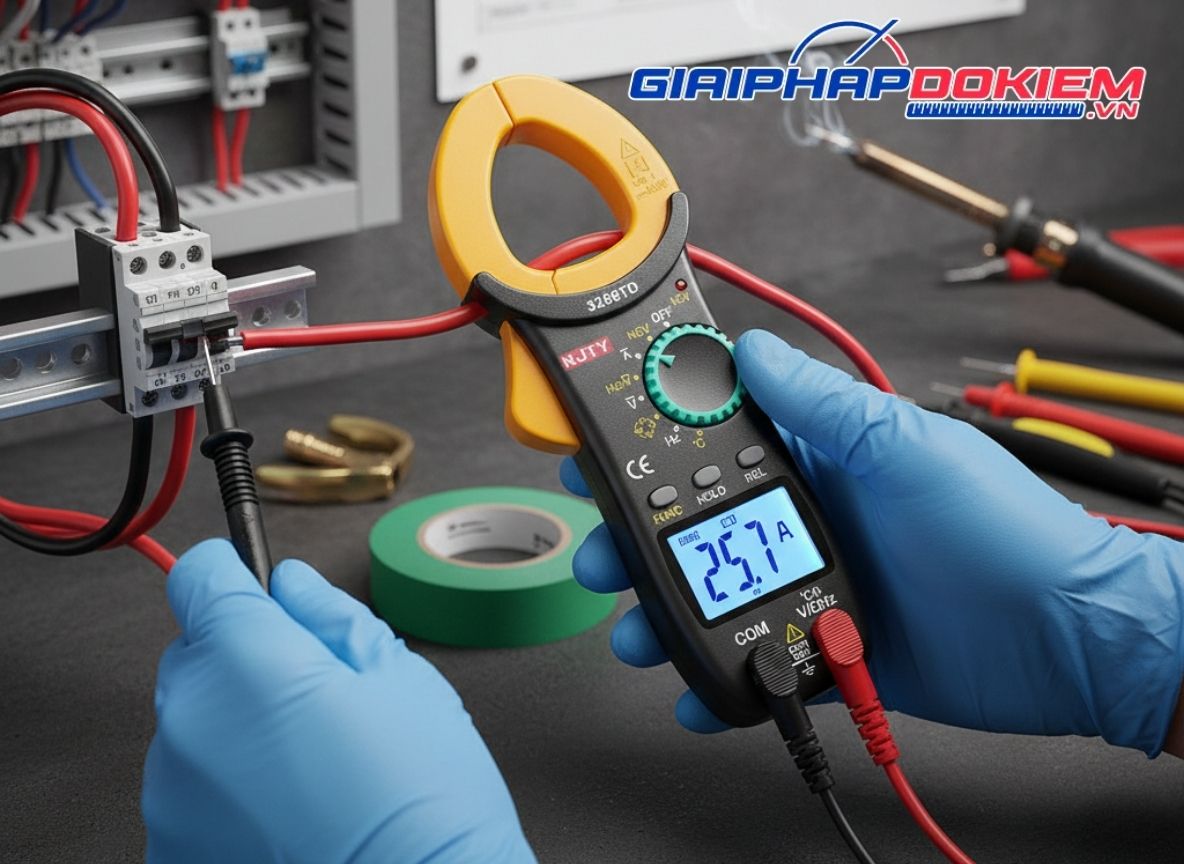

Lưu Ý An Toàn Khi Sử Dụng Đồng Hồ Vạn Năng

Bên cạnh việc tuân thủ nghiêm ngặt cách sử dụng đồng hồ NJTY 3266TD đã hướng dẫn ở trên, bạn cũng cần lưu ý một số điểm quan trọng dưới đây để đảm bảo kết quả đo chính xác nhất:

• Luôn luôn kiểm tra dây đo và thiết bị trước khi sử dụng, đặc biệt là khi đo dòng điện có điện áp cao.
• Giữ cho tay và môi trường làm việc luôn khô ráo, sạch sẽ để tránh tình trạng nhiễu điện hay mất an toàn cho chính bản thân và thiết bị.
• Không chạm tay vào đầu que đo xuyên suốt trong quá trình làm việc.
• Vặn núm xoay về vị trí OFF sau khi sử dụng xong, để tiết kiệm pin và tránh vô tình đo sai thang cho lần sau.

NJTY 3266TD Có Phù Hợp Cho Thợ Chuyên Nghiệp Không?

Với khả năng đo dòng điện tối đa lên đến 400A và điện áp 600V, đồng hồ NJTY 3266TD hoàn toàn xứng đáng trở thành trợ thủ đắc lực cho các thợ điện lạnh và điện dân dụng tầm trung. Trên thực tế, thiết bị này thường được ưa chuộng để thực hiện các công việc đo điện lưới, kiểm tra tụ khởi động điều hòa, đo dòng máy nén,… Đồng thời với mức giá dễ tiếp cận và hiệu chuẩn thiết bị thường xuyên, định kỳ, bạn có thể yên tâm sử dụng thiết bị trong một thời gian dài, kể cả trong môi trường làm việc cần độ tin cậy cao.
