Cách Sử Dụng Máy Đo Điện Trở Đất Kyoritsu 4105A Chuẩn Kỹ Thuật

Thiết bị đo điện trở đất Kyoritsu 4105A là một trong những thiết bị đo điện trở được ưa chuộng phổ biến nhất hiện nay, nhờ có độ bền cao và tính chính xác tuyệt đối. Nhưng liệu bạn đã biết cách sử dụng máy đo điện trở đất Kyoritsu 4105A đúng kỹ thuật, để cho ra kết quả chuẩn nhất hay chưa? Vì thế, bài viết này Giải Pháp Đo Kiểm sẽ hướng dẫn chi tiết cho bạn cách sử dụng thiết bị này theo tiêu chuẩn kỹ thuật mới nhất. Hãy cùng theo dõi ngay!

Tổng Quan Về Máy Đo Điện Trở Đất Kyoritsu 4105A

Không phải ngẫu nhiên mà máy đo điện trở đất Kyoritsu 4105A lại được ưa chuộng phổ biến rộng rãi trên toàn Thế Giới, bao gồm cả Việt Nam. Để giải đáp được thắc mắc trên, hãy cùng Giải Pháp Đo Kiểm tìm hiểu sơ lược về thiết bị này, bao gồm định nghĩa, thông số kỹ thuật và phụ kiện đi kèm. Qua đây, cũng giúp cho người dùng đánh giá được mức độ phù hợp của máy với thiết bị, hệ thống điện cần kiểm tra.

Máy đo điện trở đất Kyoritsu 4105A là gì?

Trước hết, máy đo điện trở đất Kyoritsu 4105A thuộc dòng máy đo điện trở đất kỹ thuật số chuyên dụng, được cung cấp bởi thương hiệu Kyoritsu (Nhật Bản), với khả năng đo điện trở của hệ thống cọc tiếp địa, dây dẫn đất và điện áp đất. Bên cạnh đó, thiết bị này còn được trang bị đầy đủ các tính năng như chống bụi và chống ẩm theo tiêu chuẩn IEC 60529 (IP54). Vì thế nó rất được ưa chuộng trong lĩnh vực đo kiểm điện trở đất tại hiện trường hay trong các điều kiện công trường khắc nghiệt vẫn đảm bảo hoạt động bền bỉ.

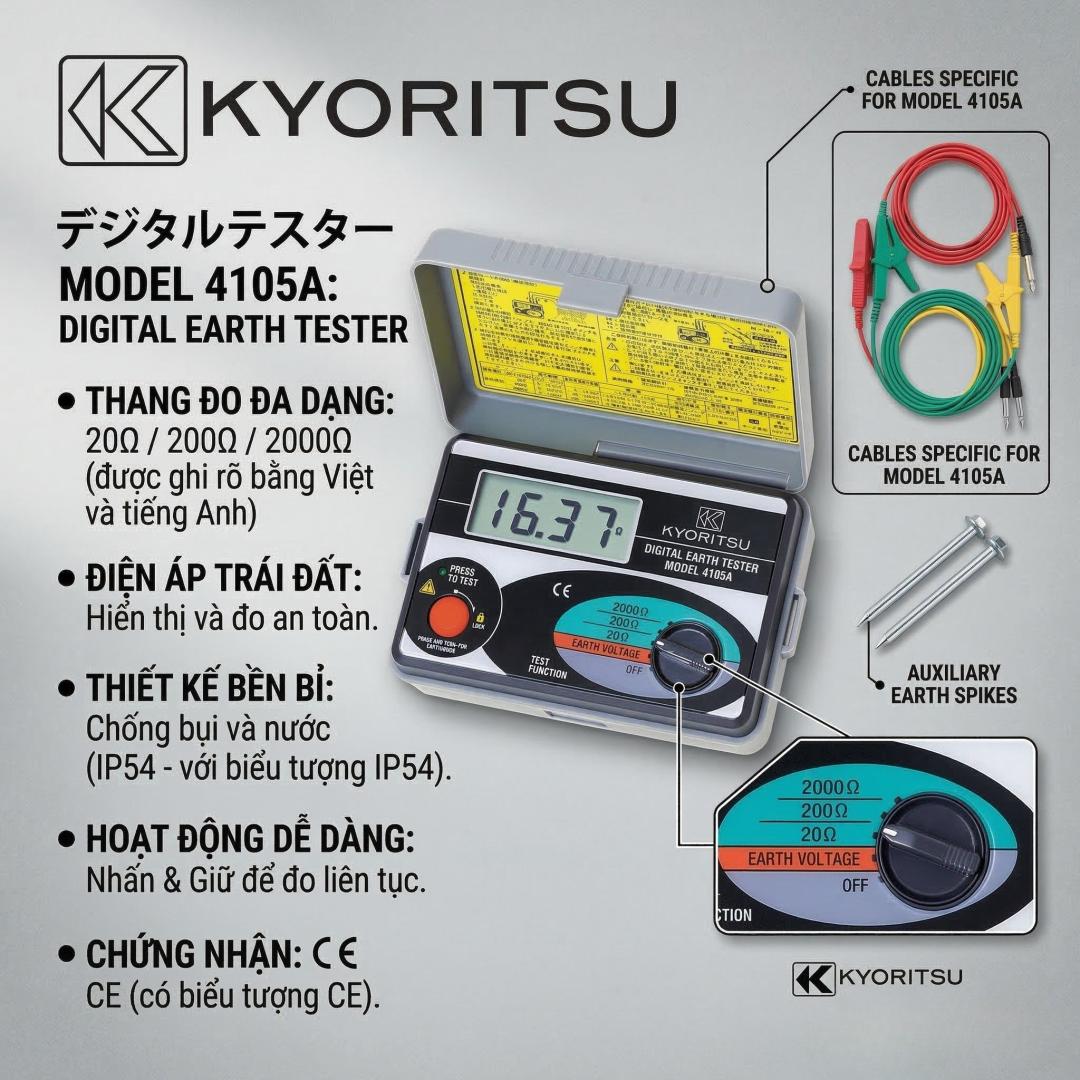

Thông số kỹ thuật cơ bản của Kyoritsu 4105A

Máy đo điện trở đất Kyoritsu 4105A sở hữu bảng thông số kỹ thuật ấn tượng, phù hợp với từng loại công trình:

• Dải đo điện trở đất: 0 – 20Ω / 0 – 200Ω / 0 – 2000Ω.
• Độ chính xác: ±2% rdg ± 0.1Ω (ở dải 20Ω).
• Dải đo điện áp đất: 0 – 200V AC.
• Tiêu chuẩn an toàn: IEC 61010-1 CAT III 300V, IEC 61010-2-030, IEC 61557-1, -5 và IEC 60529 (IP54).
• Nguồn điện: 6 viên pin AA 1.5V.

Phụ kiện đi kèm theo máy

Một bộ sản phẩm máy đo điện trở đất Kyoritsu 4105A chính hãng bao gồm các phụ kiện cơ bản dưới đâu:

1. Thân máy chính
2. Bộ dây đo: Dây đỏ (20m), dây vàng (10m), dây xanh (5m).
3. 2 Cọc sắt 8032
4. Đầu kẹp 7127B
5. Dây đeo 9121
6. Túi mềm 9084
7. Sách hướng dẫn sử dụng, 6 viên pin R6(AA) và chứng chỉ xuất xưởng.

Ngoài ra, khi mua máy đo điện trở đất Kyoritsu 4105A bạn có thể cân nhắc thêm các phụ kiện riêng lẻ dưới đây, để đảm bảo công tác đo kiểm điện trở đất trên các thiết bị, hệ thống điện khác nhau:

• Dây đo 7245A: Hỗ trợ mở rộng phạm vi đo điện trở tiếp địa ở khoảng cách lớn, phức tạp.
• Thiết bị kế nối cọc sắt 8259: Đây là phụ kiện giúp giảm sai số trong quá trình đo điện trở đất, bằng cách giảm sai số.
• Hộp cứng 9165: Có thiết kế như một chiếc vali nhỏ gọn xách tay, được làm bằng nhựa cao cấp, bền bỉ giúp bảo vệ máy và các phụ kiện khỏi va đập và ẩm ướt.

Việc trang bị đầy đủ các phụ kiện hỗ trợ đo lường khi mua sắm máy đo điện trở đất Kyoritsu 4105A sẽ giúp bạn linh hoạt cho nhiều yêu cầu đo điện trở đất trên nhiều loại công trình khác nhau. Đồng thời, đây cũng chính là những phụ kiện thường được sử dụng trong nhiều phép đo điện thuộc lĩnh vực kiểm tra, bảo trì điện định kỳ.

Cấu Tạo Và Các Chức Năng Trên Máy Kyoritsu 4105A

Máy đo điện trở đất Kyoritsu 4105A có cấu tạo khá đơn giản, bao gồm các nút chức năng chính và cổng kết nối dưới đây:

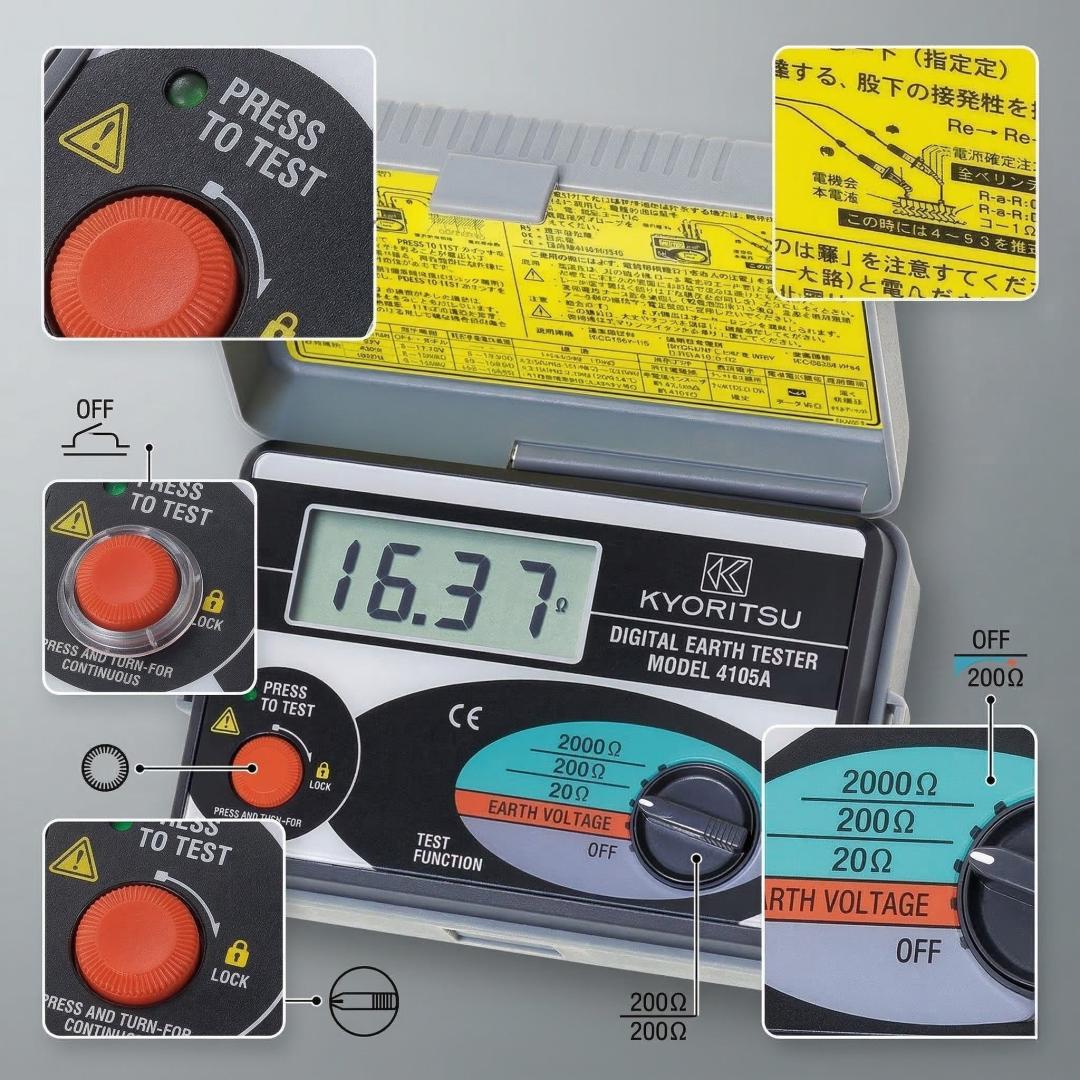

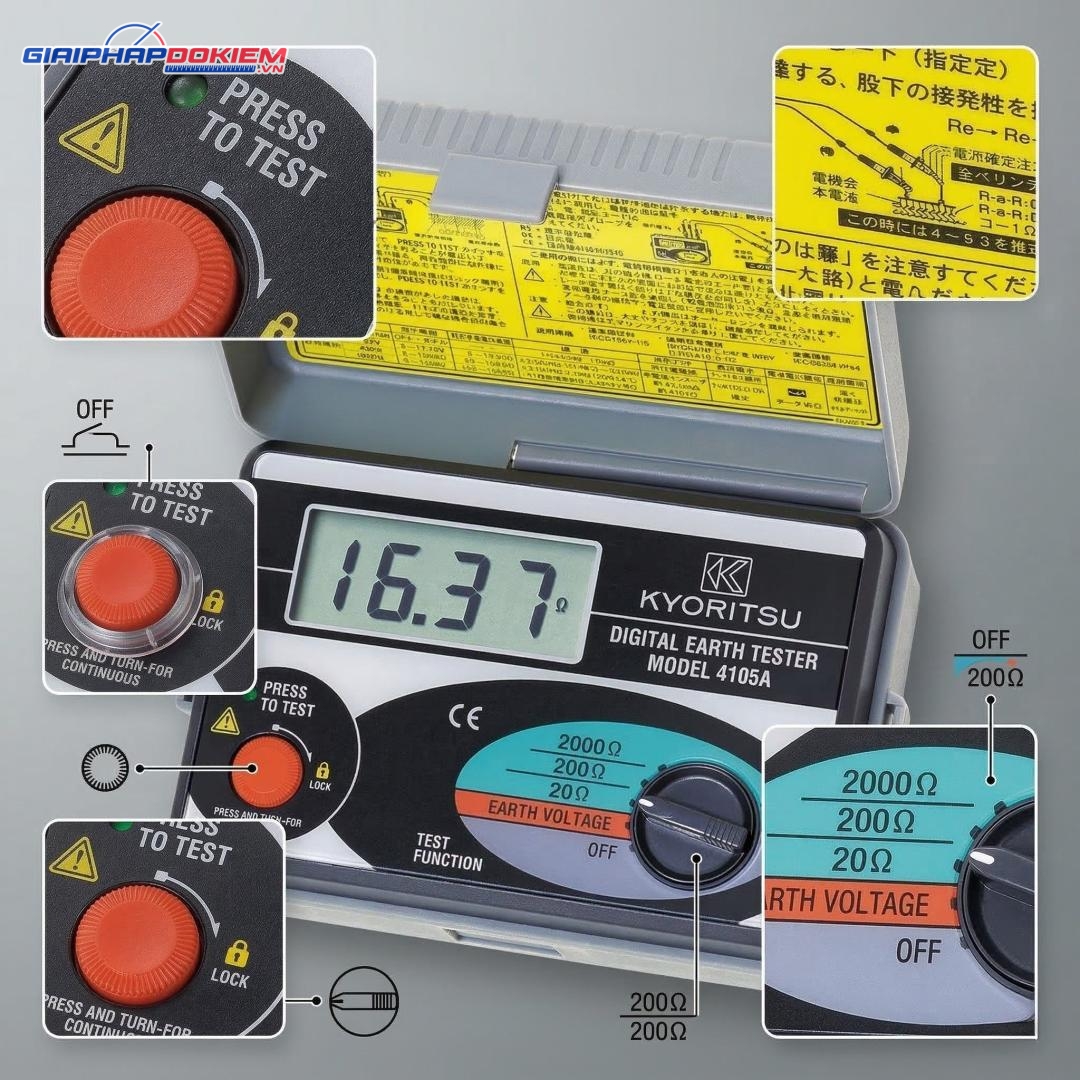

Các nút chức năng trên máy

• Núm xoay: Có nhiều chức năng bao gồm tắt máy, chọn chế độ đo điện áp đất (Earth Voltage) và chọn thang đo điện trở đất phù hợp (20Ω, 200Ω, 2000Ω). Được bố trí từ dưới lên, khi dùng chỉ cần vặn lên/xuống.
• Nút Press to Test (Màu cam): Có công dụng nhấn để bắt đầu thực hiện phép đo. Bên cạnh đó, xoay khóa (bên phải) để giữ trạng thái đo liên tục, mà công cần giữ máy, rất tiện lợi cho quá trình ghi chép kết quả.
• Màn hình LCD: Dùng để hiển thị kết quả đo một cách rõ ràng và sắc nét, tích hợp sẵn cảnh báo pin yếu giúp người dùng dễ dàng nhận biết và thay pin kịp thời, không làm gián đoạn công việc.

Các cổng kết nối trên máy

Bên cạnh các nút chức năng và màn hình, khi sử dụng máy đo điện trở đất Kyoritsu 4105A bạn cần quan tâm đến 3 cổng cắm dây đo dưới đây tương ứng với 3 màu sắc khác nhau:

• Cổng E (Màu xanh): Dùng để kết nối trực tiếp với hệ thống tiếp địa.
• Cổng P (Màu vàng): Dùng để kết nối với cọc phụ tiềm năng.
• Cồng C (Màu đỏ): Dùng để kết nối với cọc phụ dòng điện.

Nguyên Lý Đo Điện Trở Đất

Trước khi bắt tay trực tiếp vào quá trình đo điện trở đất bằng Kyoritsu 4105A, bạn cần hiểu rõ nguyên lý đo điện trở đất. Điều này sẽ giúp bạn hình dung được cách thức thiết bị đo điện trở đất vận hành chuẩn xác, từ đó biết cách sử dụng đúng cách, an toàn, đảm bảo độ chính xác tuyệt đối. Máy đo điện trở đất Kyoritsu 4105A hoạt động dựa trên phương pháp sụt áp. Tức là máy sẽ tạo ra một dòng điện xoay chiều giữa cọc E và cọc C, sau đó đo sự sụt giảm điện áp giữa cọc E và cọc P.

Kết quả giá trị điện trở đất chính xác của cọc E sẽ được máy tự động tính toán dựa trên định luật Ohm đã được lập trình sẵn và hiển trị trực tiếp trên màn hình dưới dạng chữ số.

Đọc thêm: [Cẩm Nang] Tiêu Chuẩn Điện Trở Nối Đất Chi Tiết, Đầy Đủ Nhất

Sơ Đồ Đo Điện Trở Đất Bằng Kyoritsu 4105A

Kyoritsu 4105A cung cấp hai cách đo điện trở đất là đo 3 cực (chuẩn kỹ thuật) và đo 2 cực (đo nhanh). Dưới đây là sơ đồ và hướng dẫn chi tiết.

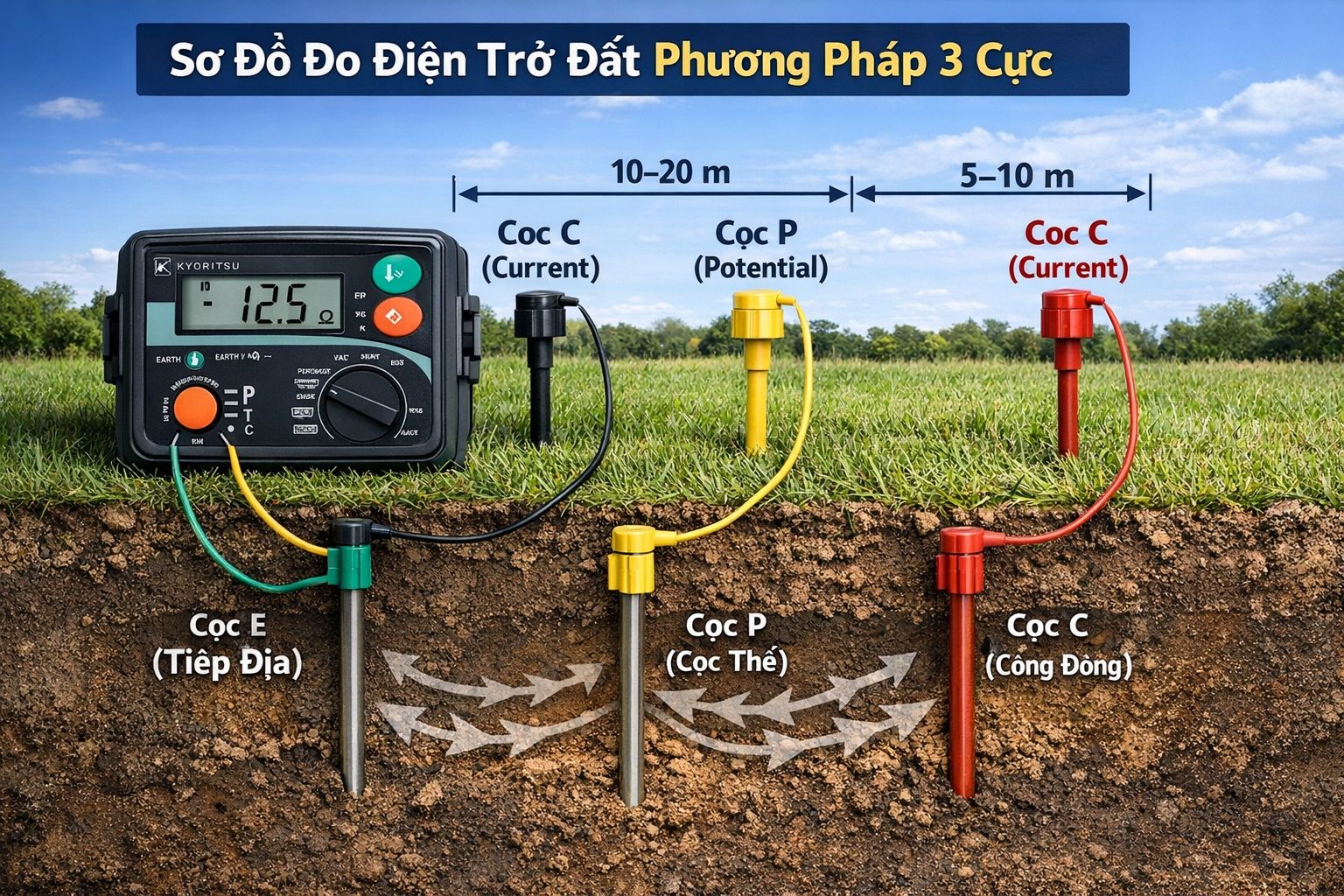

Phương pháp đo điện trở đất 3 cực

Phương pháp đo điện trở đất 3 cực là phương pháp đo tiêu chuẩn, được sử dụng để đo điện trở đất cho các công trình, hệ thống điện có diện tích đất trống để đóng cọc phụ. Sơ đồ đo điện trở đất 3 cực bằng Kyoritsu 4105A như sau:

• Cọc E: Kẹp vào đầu cọc tiếp địa cần đo.
• Cọc P: Đóng xuống đất cách cọc E từ 5-10m.
• Cọc C: Đóng xuống đất cách cọc P từ 5-10m, thẳng hàng với E và P.

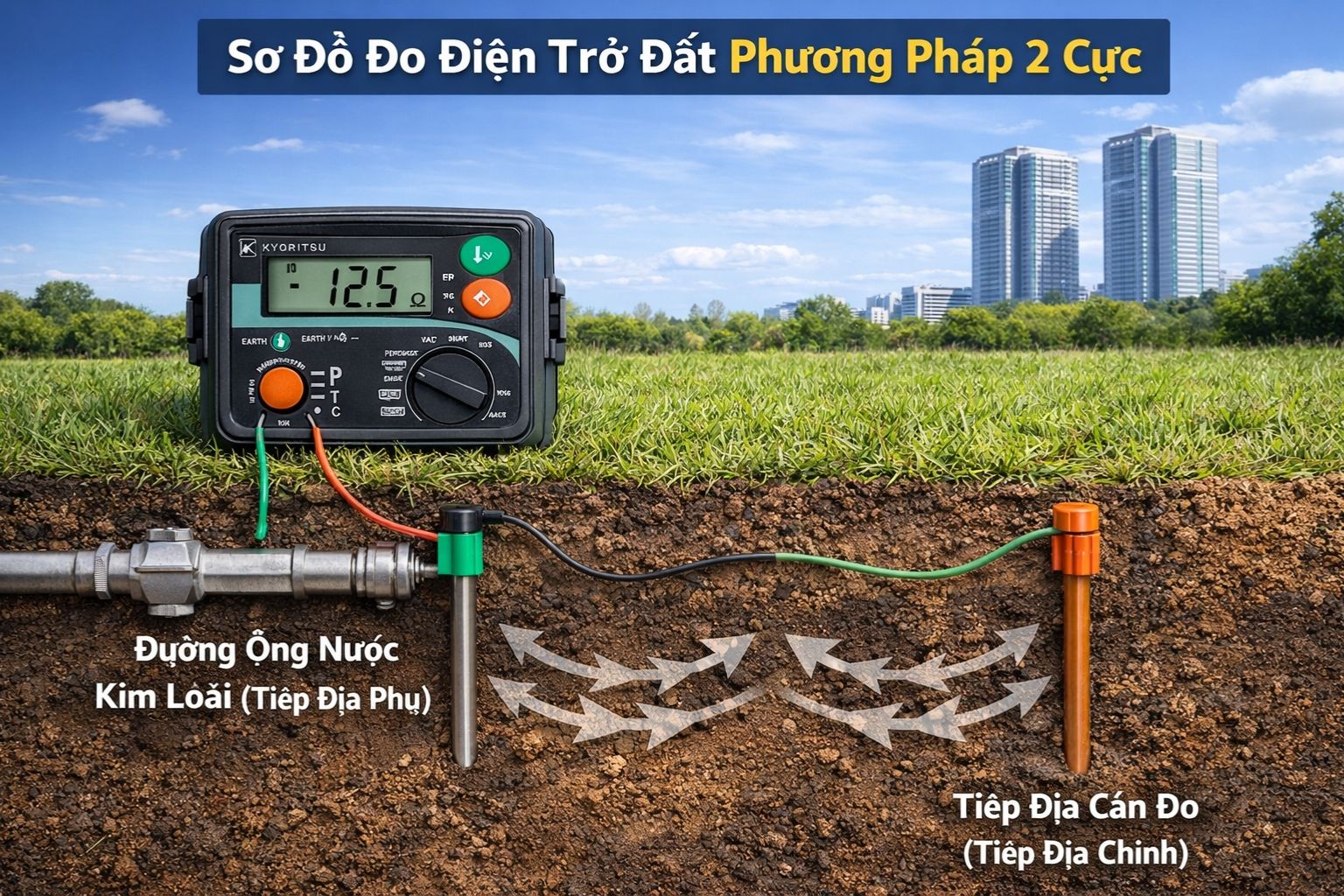

Phương pháp đo điện trở đất 2 cực

Phương pháp này thường được áp dụng để đo điện trở đất trong thành phố hay các tòa nhà cao tầng do không có không gian để đóng cọc phụ. Thay vào đó, tận dụng các hệ thống tiếp địa có sẵn như đường ống nước kim loại hoặc trung tính của lưới điện làm cọc phụ. Vì thế sơ đồ đo điện trở đất 2 cực bằng Kyoritsu 4105A sẽ có sự khác biệt so với phương pháp đo 3 cực truyền thống, cụ thể:

• Dây đo xanh (E): Nối với vật cần đo.
• Dây đo đỏ (C/P): Nối với hệ thống tiếp địa thay thế.

Với sơ đồ trên, kết quả điện trở đất thu được sẽ bao gồm cả điện trở của hệ thống tiếp địa thay thế, vì thế độ chính xác không thể bằng phương pháp đo 3 cực. Không nên áp dụng cho các ứng dụng yêu cầu độ chính xác cao.

Cách Sử Dụng Máy Đo Điện Trở Đất Kyoritsu 4105A Chi Tiết

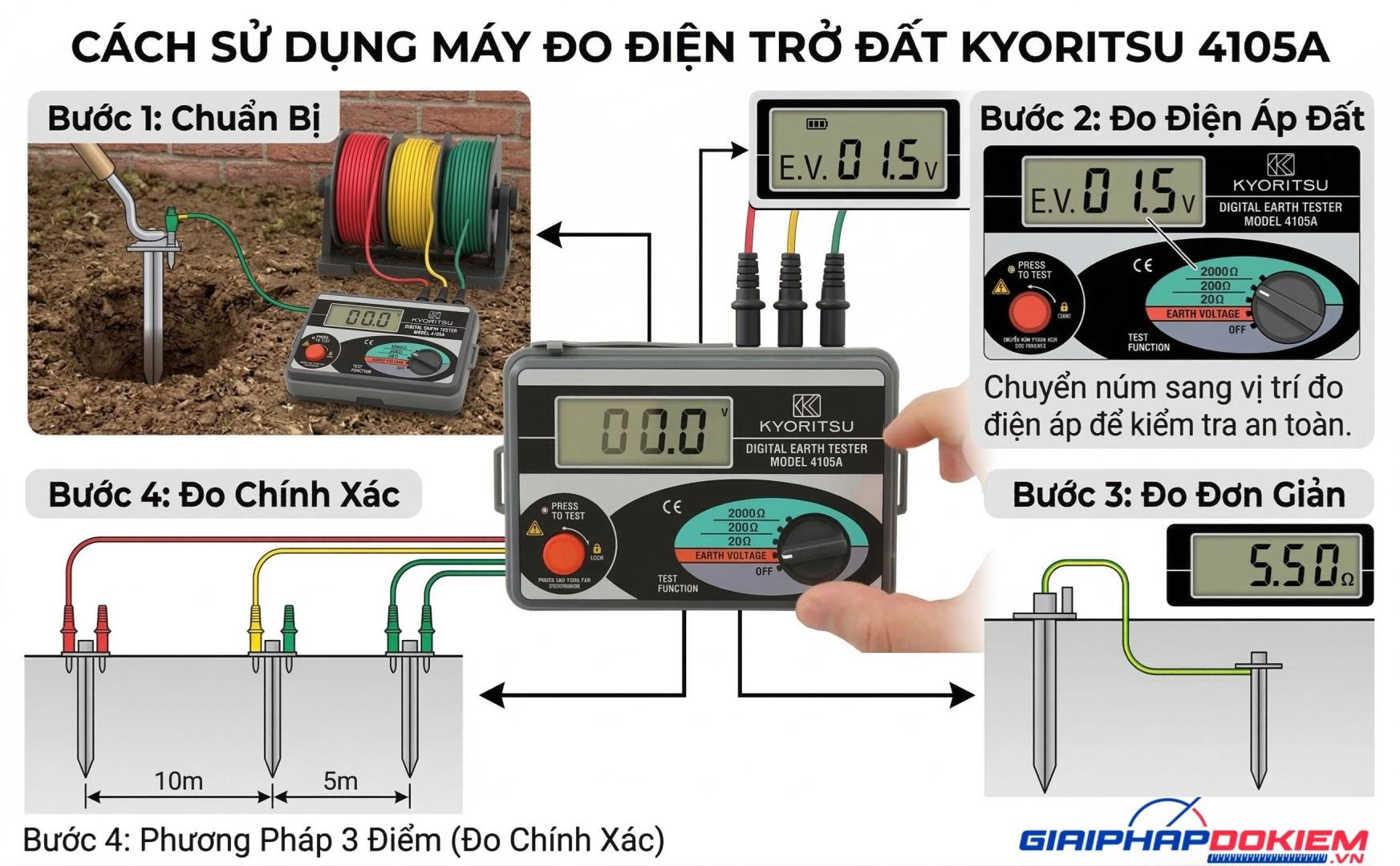

Sau khi đã nắm rõ nguyên lý đo điện trở đất, sơ đồ đấu dây, cũng như cấu tạo, chức năng của máy đo điện trở đất Kyoritsu 4105A. Đến đây chúng ta có thể kiểm tra trực tiếp điện trở đất bằng thiết bị Kyoritsu 4105A chuyên dụng với các bước thực hiện như sau:

1. Kiểm tra máy Kyoritsu 4105A: Đảm bảo thiết bị còn hoạt bình thường, pin mạnh và kết nối lần lược các dây đo vào đúng cổng kết nối đã quy định.
2. Đóng cọc phụ: Đóng cọc P và C lần lược thẳng hàng với cọc E, mỗi đoạn cách nhau một khoảng từ 5-10m. Lưu ý đảm bảo cọc được đóng sâu và tiếp xúc tốt với đất.
3. Đo điện áp đất (Earth Voltage): Xoay núm vặn đến thang đo Earth Voltage. Sau đó nhấn nút Test.
4. Chọn thang đo điện trở: Xoay núm về thang cao nhất 2000Ω.
5. Thực hiện đo: Nhấn nút “Press to Test“. Nếu kết quả trên màn hình hiển thị số quá nhỏ hoặc bằng 0, hãy bắt đầu hạ dần thang đo về 200Ω hoặc 20Ω để thu thập được kết quả đo chính xác nhất.
6. Tắt máy: Xoay núm vặn về vị trí OFF để máy tắt hoàn toàn trước khi rút cọc.

Có thể bạn quan tâm: Tìm hiểu cách đo điện trở đất bằng ampe kìm chuẩn kỹ thuật

Cách Đọc Kết Quả Đo Điện Trở Đất

Kết quả đo điện bằng máy đo điện trở đất Kyoritsu 4105A sẽ có những trường hợp sau đây:

Kết quả đo điện áp đất:

• Giá trị < 10V: Bình thường, tiếp tục kiểm tra điện trở đất.
• Giá trị > 10V: Kết quả đo bị sai lệch, kiểm tra có bị rò điện không.

Kết quả đo điện trở đất:

• Nếu màn hình hiển thị “1” ở góc trái:Nghĩa là giá trị đo vượt quá thang hiện tại, bạn cần tăng thang đo lên.
• Nếu hiển thị kết quả < 1Ω: Đây là giá trị điện trở đất thực tế.

Các Lỗi Thường Gặp Khi Sử Dụng Kyoritsu 4105A

Khi sử dụng máy đo điện trở đất Kyoritsu 4105A để kiểm tra giá trị điện trở của đất bạn cần lưu ý một số lỗi thường gặp dưới đây, đặc biệt là với những người mới:

1. Lỗi tiếp xúc cọc phụ: Dấu hiệu nhận biết là máy báo kết quả không ổn định hoặc quá cao. Giải pháp là tưới thêm nước xung quanh cọc phụ P và C để giảm điện trở tiếp xúc, giúp kết quả ổn định và chính xác hơn.
2. Kiểm tra dây trước khi đo: Chập 3 đầu dây đo lại với nhau và tiến hành đo, nếu kết quả hiển thị gần bằng 0Ω, đảm bảo dây dẫn điện tốt, không bị đứt.
3. Nhiễu điện trường: Vị trí đo điện trở đất không thích hợp, gần trạm biến áp hoặc dây điện cao, dẫn đến tín hiệu điện bị nhiễu. Tốt nhất là nên đo điện trở đất ở những nơi thông thoáng, tráng nguồn nhiễu điện.

Lưu Ý Quan Trọng Khi Đo Điện Trở Đất

Ngoài ra, khi sử dụng máy đo điện trở đất Kyoritsu 4105A bạn cũng cần đảm bảo yếu tố thời tiết, không nên đo khi trời mưa, độ ẩm đất cao sẽ làm kết quả đo thấp hơn thực tế. Tuy nhiên, bề mặt đất quá khô hoặc nhiều sỏi đá, nhựa đường cũng ảnh hưởng trực tiếp đến khả năng tiếp xúc và dẫn điện của cọc. Chính vì vậy, nếu đất quá khô bạn có thể thêm nước muối hoặc sử dụng các tấm lưới tiếp địa chuyên dụng. Cuối cùng, yếu tố rất nhiều người bỏ qua đó chính là vệ sinh đầu cọc sạch sẽ trước khi cắm xuống đất, dùng giấy nhám vệ sinh điểm kẹp.

Ứng Dụng Thực Tế Của Máy Đo Điện Trở Đất Kyoritsu 4105A

Trên thực tế, máy đo điện trở đất Kyoritsu 4105A là “trợ thủ đắc lực” không thể thiếu của các ứng dụng kiểm tra điện trở đất dưới đây:

• Kiểm tra hệ thống chống sét cho nhà ở, tòa nhà, kho xưởng.
• Đo điện trở tiếp địa cho các trạm biến áp, tủ điện công nghiệp.
• Nghiệm thu các công trình viễn thông, trạm BTS.
• Kiểm tra an toàn điện trong các nhà máy sản xuất linh kiện điện tử.

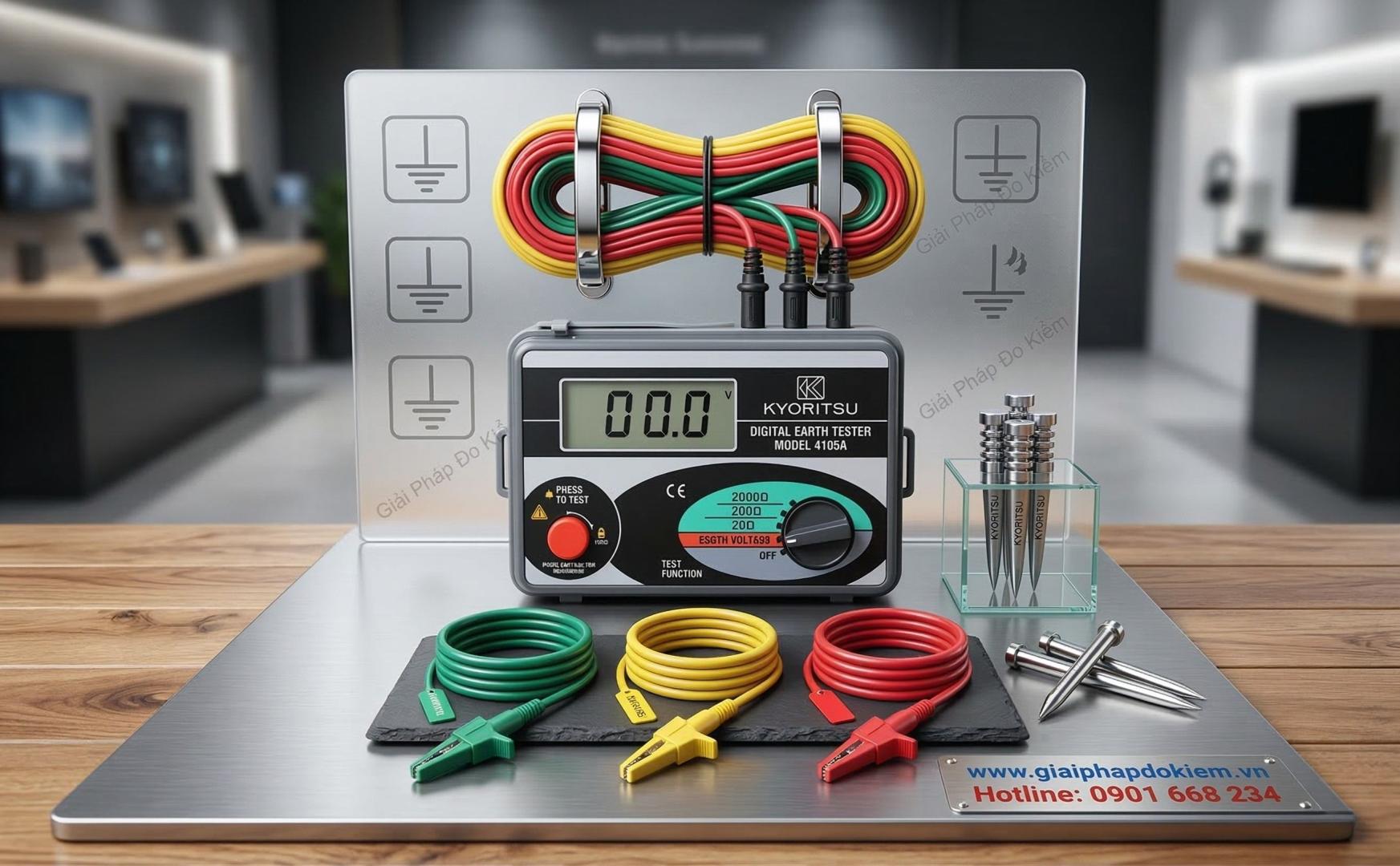

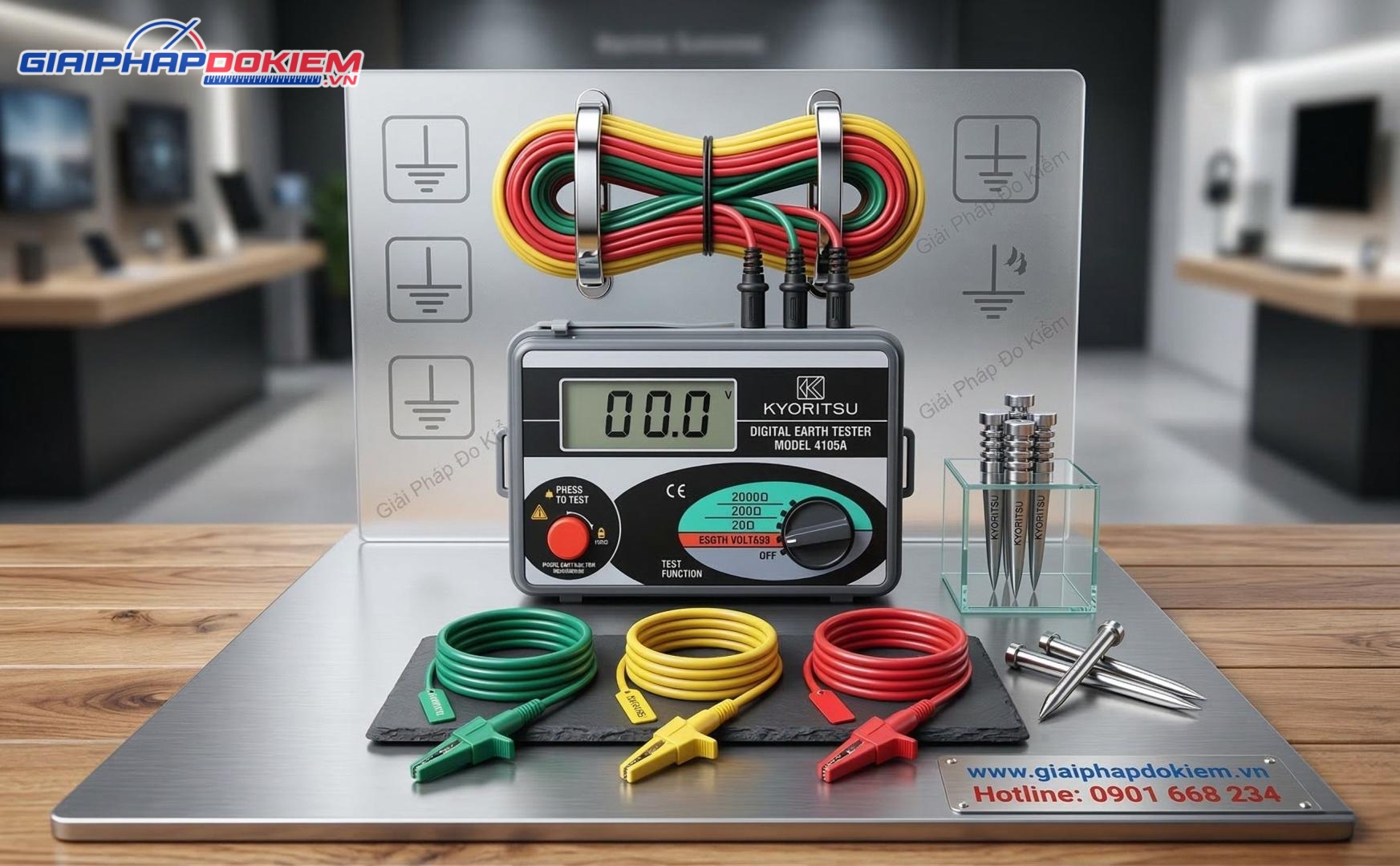

Vì Sao Nên Chọn Máy Đo Điện Trở Đất Kyoritsu 4105A?

Mặc dù máy đo điện trở đất Kyoritsu 4105A không nằm trong phân khúc thiết bị đo lường chính xác, giá rẻ nhất, nhưng thiết bị này thực sự là sự đầu tư xứng đáng nhờ có:

1. Độ tin cậy cao: Độ chính xác và sai số cho phép của thiết bị Kyoritsu được các cơ quan kiểm định tại Việt Nam chấp nhận.
2. Dễ sử dụng: Thiết bị đo lường Kyoritsu nói chung và máy đo điện trở đất Kyoritsu 4105A nói riêng được thiết kế một cách tối giản và trực quan, phù hợp với các kỹ sư chuyên nghiệp lẫn người mới.
3. Linh kiện thay thế có sẵn: Bạn có thể dễ dàng tìm mua bất kỳ phụ kiện hay dây đo đi kèm với thiết bị Kyoritsu ở bất cứ đâu tại thị trường Việt Nam.

Bên cạnh đó, Kyoritsu được biết đến là một trong những thương hiệu nghiên cứu – phát triển giải pháp đo lường chính xác, được ứng dụng công nghệ đo lường tiên tiến (True RMS) hàng đầu tại Nhật Bản. Mỗi thiết bị trước khi xuất xưởng đều trải qua quá trình kiểm định khắt khe dựa trên các tiêu chí hàng đầu trên Thế Giới. Chính vì thế, quý khách hàng có thể hoàn toàn yên tâm về độ chuẩn xác và an toàn của thiết bị này.

Mua Máy Đo Điện Trở Đất Kyoritsu 4105A Chính Hãng Ở Đâu?

Hiện nay, công ty Cổ phần Giải Pháp Đo Kiểm (MTS) tự hào là đại lý ủy quyền phân phối đầy đủ các dòng sản phẩm chất lượng cao của thương hiệu Kyoritsu tại thị trường Việt Nam. Khi mua sắm máy đo điện trở đất Kyoritsu 4105A tại Giải Pháp Đo Kiểm, quý khách hàng sẽ được đảm bảo:

• Giấy chứng nhận CO (Xuất xứ), CQ (Chất lượng).
• Tem chống hàng giả của nhà phân phối.
• Chế độ bảo hành ít nhất 12 tháng.
• Hỗ trợ tư vấn tận tình, chu đáo.
• Cung cấp dịch vụ hiệu chuẩn thiết bị đo điện trở Kyoritsu chuẩn Quốc Tế.
• Giá cả cạnh tranh.

Tham khảo: Top 8 Ampe Kìm Đo Điện Trở Đất Chính Xác Và Bền Bỉ Nhất

Câu Hỏi Thường Gặp (FAQ)

Máy Kyoritsu 4105A đo được những gì?

Máy đo điện trở đất Kyoritsu 4105A có thể đo được thông số điện trở đất và điện áp đất.

Điện trở đất bao nhiêu là đạt?

• Hệ thống chống sét trực tiếp: Thường yêu cầu R < 10Ω.
• Hệ thống tiếp địa an toàn điện: Thường yêu cầu R < 4Ω.
• Hệ thống viễn thông, thiết bị điện tử nhạy cảm: Có thể yêu cầu R < 1Ω.

Khoảng cách đóng cọc đo đất là bao nhiêu?

Khoảng cách đóng cọc đo điện trở đất từ 5 đến 10 mét.

Máy đo điện trở đất có cần hiệu chuẩn không?

Có. Để đảm bảo tính pháp lý khi nghiệm thu công trình, các loại thiết bị đo điện trở đất cần được hiệu chuẩn định kỳ 1 năm/lần tại các trung tâm hiệu chuẩn uy tín như Giải Pháp Đo Kiểm.

Bạn muốn hướng dẫn sử dụng đồng hồ đo điện trở đất Kyoritsu 4105A thực tế hoặc cần sở hữu máy Kyoritsu 4105A chính hãng với mức giá ưu đãi? Hãy liên hệ ngay với Giải Pháp Đo Kiểm để được tư vấn và hỗ trợ chu đáo, tận tình. Cuối cùng, hy vọng thông qua bài viết trên đến đã giúp bạn biết cách thao tác đo điện trở đất bằng đồng hồ Kyoritsu 4105A, hãy áp dụng và luyện tập thường xuyên để nâng cao tay nghề của mình.
