Cách Kiểm Tra Triac Bằng Đồng Hồ Vạn Năng Nhanh Chóng, Chính Xác

Cách kiểm tra Triac bằng đồng hồ vạn năng không chỉ là một thao tác kiểm tra linh kiện cơ bản, mà còn là phương pháp nhanh nhất và hiệu quả nhất để kiểm tra Triac còn sống hay chết. Chính vì thế, trong bài viết dưới đây Giải Pháp Đo Kiểm sẽ hướng dẫn cho bạn cách thực hiện chi tiết, dễ hiểu và sát thực tế, phù hợp với cả người mới bắt đầu lẫn thợ sửa chữa lâu năm.

Triac Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Triac (có tên gọi đầy đủ là Triode for Alternating Current) là một linh kiện điện tử bán dẫn 3 cực, có công dụng như một công tắc điện xoay chiều. Khác với bộ chỉnh lưu điều khiển SCR trong công tắc điện điều khiển dòng DC chỉ dẫn dòng điện một chiều, linh kiện này có khả năng dẫn cả hai chiều của dòng điện. Từ đó, cho phép Triac có thể điều khiển toàn bộ chu kỳ của dòng điện của các thiết bị điện xoay chiều. Để đáp ứng được yêu cầu này, Triac được cấu tạo từ 3 cực chính tính từ trái sang phải bao gồm:

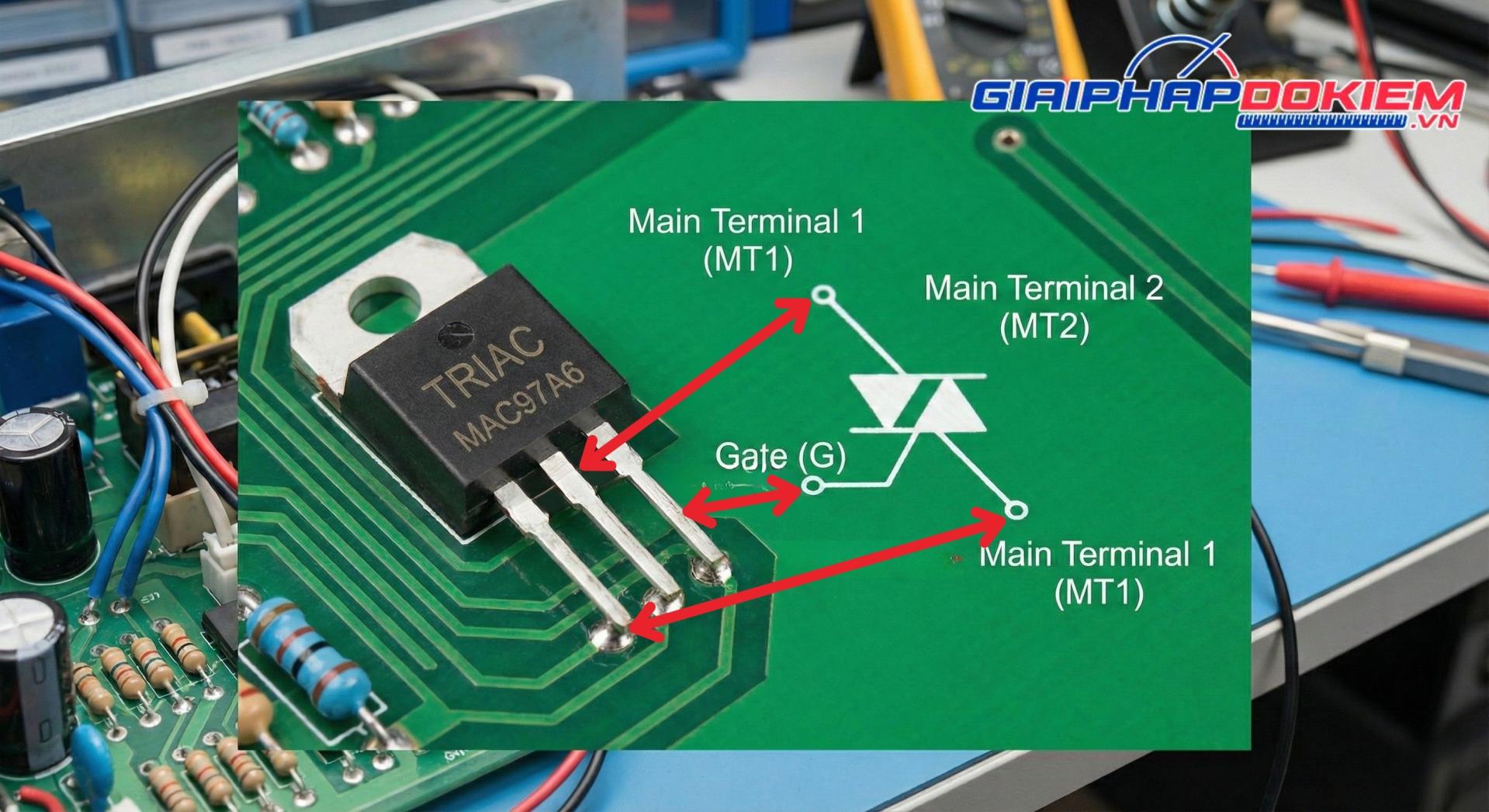

• Cực chính 1 thường được ký hiệu là M1
• Cực chính 2 thường được ký hiệu là M2
• Cực điều khiển (cổng) thường được ký hiệu là G

Ngoài ra, Triac còn là thiết bị bán dẫn có 5 lớp được sắp xếp xen kẽ giữa P và N, để có thể dẫn điện theo cả hai hướng giữa MT1 và MT2. Trong sơ đồ mạch điện, linh kiện điện tử này được ký hiệu bằng hai hình tam giác ngược nhau chung đáy, điều này giúp dễ dàng nhận biết được nhờ đặc điểm dẫn điện hai chiều. Nguyên tắc hoạt động của Triac được chia làm 2 trạng thái là Khóa (ngắt) và Dẫn (mở):

• Trạng thái Khóa: Khi không có dòng điện ở chân G, tức là không có dòng điện chạy qua giữa MT1 và MT2, dẫn đến thiết bị không hoạt động.
• Trạng thái Dẫn: Khi có một xung điện nhỏ được cấp đến chân G, Triac sẽ “kích mở” để dòng điện chạy đến MT1 và MT2, từ đó giúp thiết bị điện hoạt động. Tuy nhiên, điểm đặc biệt của linh kiện này còn nằm ở cơ chế dòng duy trì, tức là khi đã được kích mở, sau đó ngắt dòng điện ở chân G, Triac vẫn tiếp tục dẫn điện cho đến khi dòng điện giảm dần và về 0. Lúc này tải điện mới dừng hoạt động hoàn toàn.

Nhờ có nguyên lý điều khiển dòng điện xoay chiều mượt mà, trên thực tế linh kiện điện tử Triac được ứng dụng rộng rãi trong mạch điều chỉnh độ sáng của bóng đèn sợi đốt, bộ điều khiển tốc độ quạt, điều khiển nhiệt và thay thế rơ-le bán dẫn. Chính vì vậy, việc nắm vững cách kiểm tra Triac bằng đồng hồ vạn năng là một yêu cầu cần thiết để thuận tiện trong các quá trình vận hành, kiểm tra và sửa chữa thiết bị, hệ thống điện có ứng dụng linh kiện này.

Chuẩn Bị Dụng Cụ Cần Thiết Kiểm Tra Triac

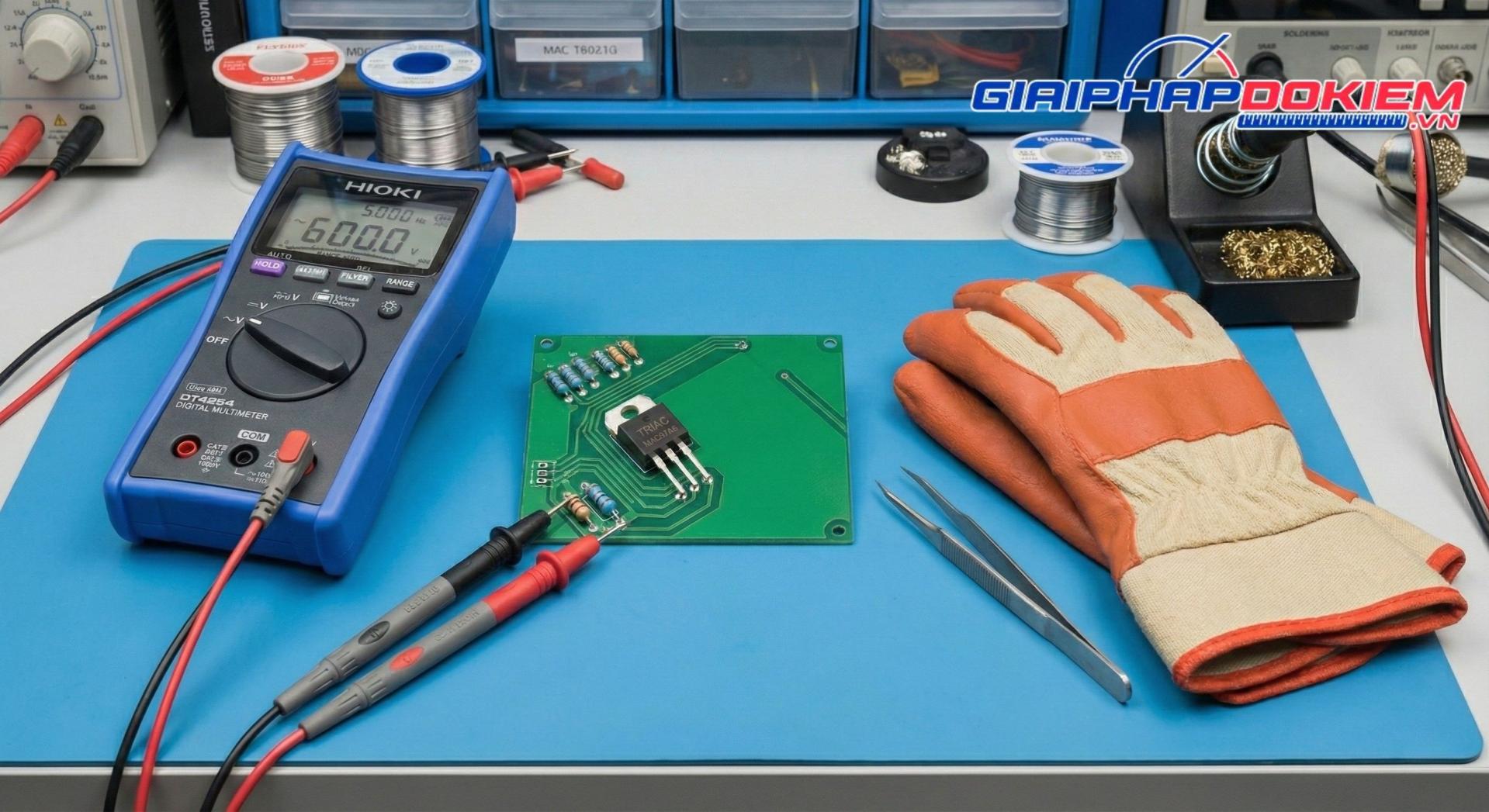

Để quá trình kiểm tra Triac diễn ra an toàn, nhanh chóng và mang lại kết quả đo chính xác, bạn cần chuẩn bị đầy đủ và sẵn sàng các dụng cụ cần thiết dưới đây, đặc biệt là đồng hồ vạn năng có độ tin cậy cao:

1. Chọn đồng hồ vạn năng phù hợp: Đây là công cụ không thể thiếu trong quá trình kiểm tra Triac. Bạn có thể lựa chọn một trong hai loại đồng hồ vạn năng kim và đồng hồ vạn năng dựa trên yêu cầu về độ chính xác của phép đo và nhu cầu của bản thân. Đồng hồ vạn năng số có độ chính xác cao, thao tác đơn giản, giá thành cao, trong khí đó đồng hồ kim có giá thành phải chăng hơn, nhưng độ chính xác thua xa và đòi hỏi phải biết cách sử dụng.
2. Các dụng cụ hỗ trợ tháo lắp cần thiết: Bao gồm mỏ hàn thiếc và chì hàn; súng hút thiếc hoặc dây thấm thiếc và kìm mỏ nhọn hoặc nhíp để tháo Triac được hàn cố định trên bảng mạch điện tử. Ngoài ra, bạn có thể thực hiện cách kiểm tra Triac bằng đồng hồ vạn năng trực tiếp trên mạch điện đã ngắt hoàn toàn, nếu không cần kết quả quá chính xác.
3. Datasheet của linh kiện Triac cần kiểm tra: Đây là tài liệu đáng tin cậy và quan trọng để bạn xác định nhanh chóng, chính xác thứ tự các chân của Triac, từ đó rút ngắn thời gian làm việc và đảm bảo an toàn cho chính mình. Nếu không có, bạn cũng có thể sử dụng chính đồng hồ vạn năng để xác định chân Triac.
4. Thiết bị và dụng cụ bảo hộ an toàn: An toàn là trên hết. Chính vì thế, bạn cần trang bị đầy đủ các thiết bị và dụng cụ bảo hộ an toàn như kính bảo hộ, găng tay cách điện, dụng cụ xả tụ điện để tránh các tính trạng tia lửa điện, mảnh chì bắn vào mắt và giật điện.

Hướng Dẫn Cách Kiểm Tra Triac Bằng Đồng Hồ Vạn Năng VOM

Dưới đây là cách kiểm tra Triac bằng đồng hồ VOM chi tiết, từng bước, bạn có thể tham khảo:

Bước 1 – Xác định chân Triac (T1, T2, G)

Để kiểm tra Triac, trước hết bạn cần biết chính xác thứ tự chân của Triac đó. Thông thường, thứ tự của các chân Triac từ trái sang phải là Chân 1 (T1) – Chân 2 (T2) – Chân 3 (G). Lưu ý nếu xác định sai chân sẽ dẫn đến kết quả đo sai lệch. Ngoài ra, nếu bạn có mã số của Triac đó (thường ở trên thân của linh kiện), bạn có thể tra cứu trên mạng để biết được chính xác thứ tự chân của nó.

Bước 2 – Đo điện trở MT1-MT2

Việc đo điện trở giữa MT1 và MT2 sẽ giúp bạn xác định xem Triac có bị ngắn mạch hay không. Cách thực hiện là vặn núm xoay của đồng hồ vạn năng đến vị trí thang đo điện trở x1K hoặc x10K. Sau đó, đặt hai đầu que đo vào chân T1 và T2. Nếu:

• Kim không lên hoặc giá trị điện trở vô cùng (đối với đồng hồ vạn năng số) ở cả hai chiều → Triac còn tốt.
• Kim lên gần bằng 0 hoặc giá trị điện trở thấp → Triac đã bị chập hoặc rò rỉ điện, cần thay thế ngay.

Bước 3 – Kích Gate kiểm tra dẫn

Nếu kết quả kiểm tra điện trở giữa chân MT1 và MT2 của Triac còn tốt, tiếp theo chúng ta sẽ chuyển sang bước kiểm tra khả năng dẫn của chân G. Phép đo này giúp đảm bảo Triac còn có cho phép dòng điện chạy qua nữa hay không. Thao tác các bước thực hiện bao gồm:

1. Chuyển đồng hồ vạn năng về thang đo điện trở ×1Ω
2. Đặt que đo đen và chân T2, que đo đỏ vào chân T1, kim không lên.
3. Giữ nguyên hai que đo, sử dụng một vật dẫn điện chạm nhanh vào chân G rồi nhả ra ngay. Hoặc đưa đầu que đen chạm nhanh vào chân G rồi quay về chân T2.
4. Khi thấy kim đồng hồ vọt lên khi 2 que đo vẫn giữ nguyên vị trí ban đầu → Triac còn tốt, chức năng dẫn điện hoạt động bình thường.

Bước 4 – Kiểm tra tắt Triac

Trước khi kết thúc quá trình kiểm tra Triac bằng đồng hồ vạn năng, hãy thực hiện thêm một thao tác kiểm tra tắt Triac nữa, để đảm bảo thiết bị đóng hoàn toàn khi ngắt, hạn chế tình trạng rò rỉ, dẫn đến chập mạch.

1. Vẫn giữ nguyên thang đo và vị trí hai que đo như bước trên.
2.  Nhấc một trong hai que đo ra khỏi chân T1 hoặc T2, sau đó đặt lại như cũ.
3. Kim không lên → Triac đã tắt đúng cách khi dòng điện bị ngắt quãng.
4. Kim vẫn lên mà không cần kích lại → Triac không còn khả năng ngắt điện.

Ngoài ra, trong khi thực hiện cách kiểm tra Triac bằng đồng hồ vạn năng VOM bạn có thể sẽ gặp phải trường hợp kiểm tra dẫn của chân G nhưng kim đồng hồ không dịch chuyển. Lúc này chưa hẳn là Triac đã bị hỏng, mà có thể là do pin của đồng hồ bị yếu hoặc dòng duy trì của Triac đó lớn hơn dòng điện của đồng hồ cung cấp. Lúc này hãy thử thay pin mới hoặc sử dụng đồng hồ đo điện vạn năng lớn hơn để đo lại, tránh trường hợp chẩn đoán sai dẫn đến hao phí.

Cách Kiểm Tra Triac Sống Hay Chết Bằng Đồng Hồ Vạn Năng Số

Nếu bạn cần xác định nhanh nguyên nhân Triac bị hỏng có phải do chập (ngắn mạch) hoặc đứt (hở mạch), thì đồng hồ vạn năng số (Digital Multimeter) là lựa chọn hoàn hảo và đáng tin cậy. Dưới đây là các bước kiểm tra Triac sống hay chết bằng đồng hồ vạn năng số nhanh chóng, chính xác 100%:

• Bước 1: Đo thông mạch
  • Chuyển đồng hồ về chế độ đo thông mạch, thường được ký hiệu bằng biểu tượng âm thanh )))).
  • Đặt hai que đo vào chân T1 và T2. Nếu đồng hồ vạn năng phát ra tiếng “bíp” đồng thời giá trị điện trở gần bằng 0 → Triac đã bị chập. Đồng hồ vạn năng không phát ra tiếng kêu và màn hình hiển thị OL → Chuyển sang bước 2.
• Bước 2: Kiểm tra tiếp giáp bằng chế độ đo Diode
  • Chuyển đồng hồ sang chế độ đo Diode, thường được ký hiệu bằng biểu tượng →|.
  • Đặt que đo vào T1 và T2. Nếu kết quả thu được cả hai chiều đều OL → Triac còn tốt, nếu kết quả hiển thị số vôn thấp → Triac có thể bị rò rỉ.
  • Đặt que đỏ vào chân G và que đen vào chân T1. Nếu kết quả của cả hai chiều đều hiển thị một giá trị điện áp rơi nhỏ (thường từ 0.05V đến 0.2V) → Tốt, ngược lại báo OL → Cả hai chiều của Triac đã bị đứt cổng.
• Bước 3: Thử kích mở (Áp dụng cho đồng hồ có khả năng đo dòng lớn)
  • Đặt que đỏ vào chân T2, que đen vào chân T1,  màn hình báo “OL“.
  • Giữ nguyên que đo, dùng một vật dẫn nối tắt chân G vào chân T2 rồi nhả ra.
  • Nếu giá trị trên màn hình thay đổi từ OL sang một con số thấp và giữ nguyên, không quay trở về OL ngay lập tức → Triac còn hoạt động tốt.
  • Lưu ý: Đa số các thiết bị đồng hồ vạn năng cơ bản đều sẽ trở về OL ngay lập tức, do không đủ dòng duy trì. Chính vì thế, không được để quá lâu dễ dẫn đến tình trạng quá tải làm hư hỏng thiết bị và linh kiện.

Các Dấu Hiệu Nhận Biết Triac Đã Bị Hỏng

Để tiết kiệm thời gian kiểm tra và sửa chữa khi thiết bị điện bị hỏng nghi là do Triac, dưới đây là những dấu hiệu nhận biết cho thấy linh kiện Triac trong mạch điện đã bị hỏng, dẫn đến thiết bị không hoạt động:

• Thiết bị hoàn toàn không hoạt động dù nguồn điện và các linh kiện khác vẫn bình thường.
• Thiết bị hoạt động yếu, đèn sáng mờ ngay cả khi đã tắt điều khiển.
• Triac nóng lên rất nhanh chỉ sau vài giây hoạt động.
• Thiết bị chạy rung, kêu to hoặc hoạt động không ổn định, do mạch điều khiển vẫn có tín hiệu đến chân G nhưng Triac không mở, hoặc chỉ mở được một nửa chu kỳ.

Ngoài ra, khi tháo linh kiện Triac ra khỏi mạch điện mà nhận thấy dấu hiệu bị cháy đen, nứt, nổ hoặc rỉ sét ở các chân, cũng là những dấu hiệu cho thấy Triac không thể sử dụng tiếp và cần thay thế mới hoàn toàn. Mẹo giúp tăng tuổi thọ cho Triac là khi lắp vào mạch điện hãy bôi thêm một lớp keo tản nhiệt vào mặt lưng của nó và siết chặt vào tấm nhôm tản nhiệt, để hạn chế nguy cơ bị hỏng do sử dụng liên tục dẫn đến nhiệt độ tăng cao.

Các Lỗi Thường Gặp Khi Kiểm Tra Triac Và Cách Khắc Phục

Bên cạnh, việc nắm rõ cách kiểm tra Triac bằng đồng hồ vạn năng đã hướng dẫn ở trên và cách nhận biết Triac có bị hỏng hay không bằng mắt thường. Việc thao tác đúng kỹ thuật và biết cách khắc phục các sai sót thường gặp dưới đây là điều quan trọng không kém:

1. Đo trực tiếp Triac khi vẫn còn trên bo mạch: Dẫn đến kết quả không chính xác do bị ảnh hưởng bởi các linh kiện còn lại trên mạch điện. Tốt nhất là nên tháo Triac ra khỏi mạch điện để kiểm tra chính xác, đảm bảo an toàn nhất.
2. Sử dụng thang đo quá cao cho phép đo kiểm tra kích mở chân G: Kết quả sẽ ngay lập tức quay về 0 khi nhả ra, khiến bạn nhầm lẫn Triac đã bị hỏng. Dùng thang ×1Ω hoặc ×10Ω là đủ để kiểm tra khả năng kích mở
3. Không kiểm tra pin đồng hồ vạn năng: Pin là nguồn cung cấp dòng điện chính cho đồng hồ vạn năng, nếu đồng hồ hết pin sẽ dẫn đến không cung cấp đủ dòng điện duy trì, kéo theo kết quả đo được không chính xác. Luôn luôn nhớ kiểm tra pin đồng hồ vạn năng hoặc thay pin mới để đảm bảo quá trình thực hiện được diễn ra suôn sẻ.
4. Nhầm lẫn sơ đồ chân: Đây là lỗi thường hay mắc phải nhất. Không nên dựa trên phán đoán cá nhân, thiếu cơ sở, thay vào đó hãy nên sử dụng Datasheet chính thức được công bố của từng hãng Triac.
5. Không chú ý đến dòng duy trì: Một số dòng Triac công suất lớn yêu cầu một dòng duy trì rất cao để giữ được trạng thái mở. Vì vậy, khi kiểm tra loại Triac này bạn cần lưu ý hãy thử kích nhiều lần hoặc dùng bộ nguồn ngoài để kiểm tra chính xác hơn.

Tóm lại, để kiểm tra Triac bằng đồng hồ vạn năng chính xác nhất, bạn cần nhớ công thức: Tháo linh kiện + Thang đo ×1Ω + Pin khỏe + Đúng sơ đồ chân.

Những Lưu Ý An Toàn Trong Quá Trình Thực Hiện

Bên cạnh độ chính xác của cách kiểm tra Triac bằng đồng hồ vạn năng, yếu tố an toàn được đặt lên hàng đầu để đảm bảo an toàn cho chính bản thân và thiết bị. Vì vậy, hãy nhớ kỹ các lưu ý quan toàn điện dưới đây trong suốt quá trình thực hiện:

• Ngắt nguồn điện hoàn toàn trước khi tháo mạch điện
• Xả điện tích trong tụ điện trước khi bắt đầu đo
• Để linh kiện nguội hoàn toàn trước khi tháo lắp
• Sử dụng thang đo đồng hồ vạn năng đúng cách
• Lưu ý về tản nhiệt và chập chạm không được chạm tay vào vào tấm nhôm tản nhiệt.

Câu Hỏi Thường Gặp (FAQ)

Để nhanh chóng thuần thục cách kiểm tra Triac bằng đồng hồ vạn năng chính xác, tiện lợi, vậy thì không thể bỏ qua các câu hỏi thường gặp dưới đây. Thông qua đây sẽ giúp bạn hiểu rõ hơn những khía cạnh của cách đo này.

Triac còn tốt đo lên có giống diode không?

Câu trả lời là CÓ, nhưng chỉ một phần không hoàn toàn giống. Để biết thêm thông tin chi tiết về cách đo diode bằng đồng hồ vạn năng nhanh chóng, chính xác hãy tham khảo ngay tại đây.

Có thể kiểm tra triac mà không tháo khỏi mạch không?

Câu trả lời là CÓ THỂ, nhưng chỉ được thực hiện khi cần kiểm tra tạm thời xem Triac có bị chập mạch hay không. Nếu cần kiểm tra chi tiết trạng thái hoạt động của linh kiện này, nên tháo Triac ra khỏi mạch điện để có kết quả đo chính xác nhất.

Đồng hồ kim hay đồng hồ số đo Triac chính xác hơn?

Câu trả lời là Đồng hồ kim (VOM) chiếm lợi thế hơn, vì với đồng hồ kim bạn có thể quan sát trực quan hơn về quá trình hoạt động của Triac, còn đồng hồ vạn năng điện tử khó kiểm tra được độ nhạy và khả năng duy trì dòng điện.

Triac chập có đo lên 0Ω không?

Câu trả lời là CÓ, khi Triac bị chập thì lớp bán dẫn bên trong bị phá hủy, dẫn đến các cực sẽ kết nối trực tiếp với nhau. Lúc này, nếu bạn tiến hành đo điện trở giữa chân T1 và T2, đồng hồ vạn năng sẽ hiển thị giá trị điện trở bằng 0 hoặc gần bằng 0 và phát ra tiếng kêu nếu đo thông mạch.

Kết luận, chỉ với các thao tác cơ bản trên đây, ai cũng có thể hoàn toàn thực hiện được cách kiểm tra Triac bằng đồng hồ vạn năng nhanh chóng, chính xác. Đừng quên luyện tập thường xuyên để có thể thành thạo và mang lại hiệu quả trong công việc. Nếu bạn vẫn chưa biết nên lựa chọn thiết bị đồng hồ vạn năng đo điện nào phù hợp với nhu cầu sử dụng và yêu cầu công việc của mình. Hãy liên hệ ngay với Giải Pháp Đo Kiểm chúng tôi tự hào là nhà phân phối thiết bị đo lường chính hãng, giá tốt, uy tín hàng đầu trên thị trường.
