Hướng Dẫn Sử Dụng Đồng Hồ Vạn Năng Sanwa YX360TRF Chi Tiết

Hiện nay, đồng hồ vạn năng kim YX360TRF là một trong những thiết bị đo lường “quốc dân”, được nhiều thợ điện dân dụng, điện lạnh cũng như sinh viên tin dùng. Thiết bị này sở hữu độ bền bỉ, độ nhạy cao và khả năng bảo vệ chống sốc cực tốt. Chính vì vậy, việc nắm vững cách sử dụng thiết bị này không chỉ giúp bạn thực hiện các phép đo chính xác, mà còn đảm bảo an toàn tuyệt đối cho người dùng và thiết bị. Hãy cùng khám phá chi tiết hướng dẫn sử dụng đồng hồ vạn năng Sanwa YX360TRF ngay dưới đây.

Tổng Quan Về Đồng Hồ Vạn Năng Sanwa YX360TRF

Trước khi đi vào tìm hiểu trực tiếp hướng dẫn sử dụng đồng hồ vạn năng Sanwa YX360TRF chính xác, an toàn, hãy cùng Giải Pháp Đo Kiểm điểm qua đôi nét về dòng đồng hồ vạn năng kim này. Điều này sẽ góp phần giúp bạn hiểu rõ về thiết bị này, từ đó hình thành thói quen sử dụng và bảo quản đúng cách để gia tăng tuổi thọ cho thiết bị. Đầu tiên là các thông số kỹ thuật cơ bản của đồng hồ đo điện vạn năng VOM Sanwa YX360TRF:

Thông số kỹ thuật cơ bản

Đồng Hồ Đo Điện Đa Năng VOM SANWA YX360TRF

Liên hệ

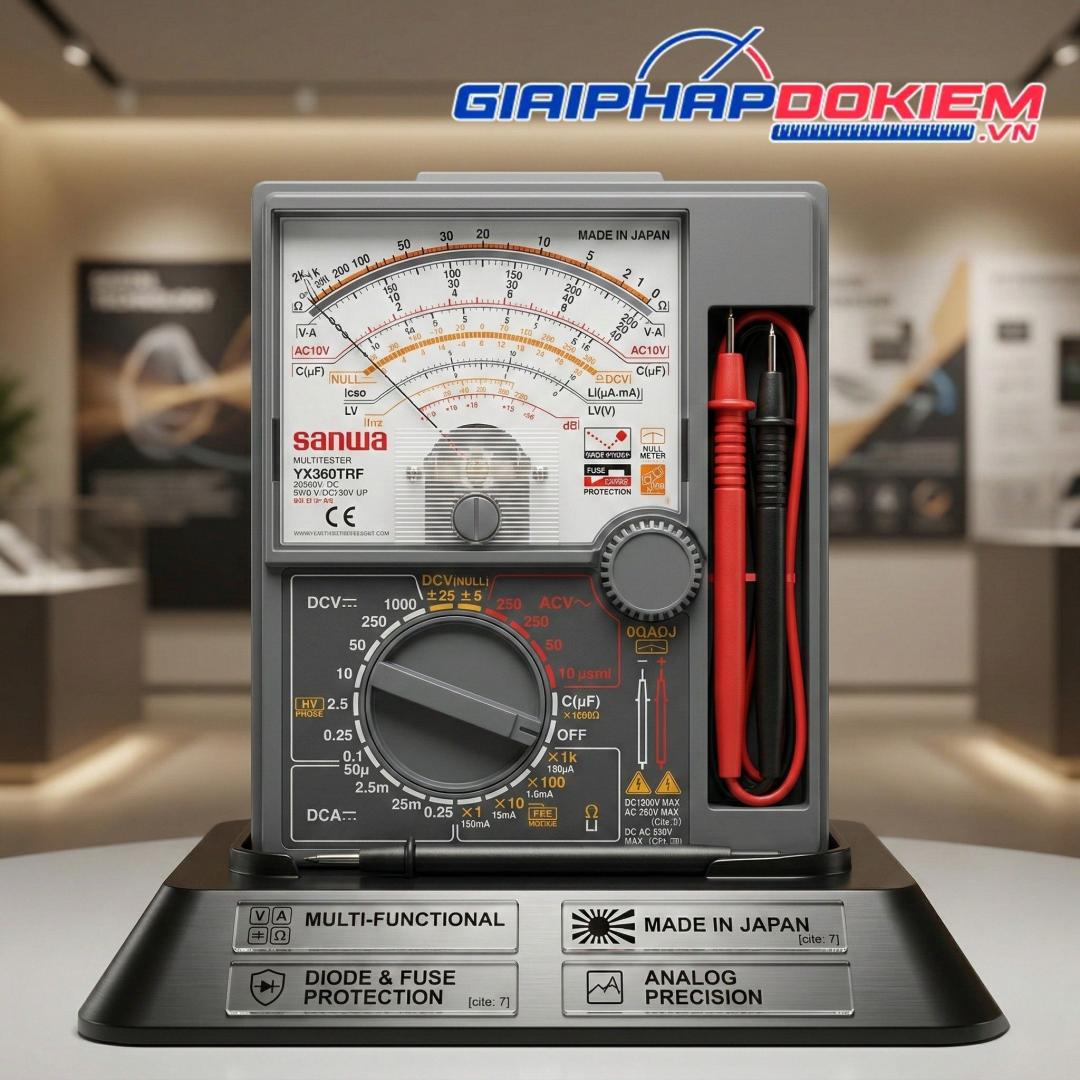

Cấu tạo gồm những bộ phận nào?

Một chiếc đồng hồ vạn năng kim Sanwa YX360TRF tiêu chuẩn được cấu tạo từ các bộ phận chính sau đây:

1. Mặt chỉ thị kim: Có công dụng để hiển thị kết quả đo lường được thông qua các cung chia độ (bao gồm: điện trở, điện áp và dòng điện) và kim chỉ thị.
2. Núm vặn chọn thang đo: Cho phép người dùng chọn chế độ đo phù hợp bằng cách xoay 360°.
3. Nút chỉnh Zero Ohm: Dùng để hiệu chỉnh kim chỉ thị về đúng vạch số 0 trước khi đo điện trở, nhằm loại bỏ sai số và nâng cao độ chính xác của phép đo.

Bên cạnh những bộ phận chính kể trê, đồng hồ vạn năng Sanwa YX360TRF còn có lớp vỏ bảo vệ được làm từ vật liệu nhựa cao cấp và thiết kế chống trượt, chống sốc để thuận tiện trong quá trình thao tác. Đi kèm là hai dây đo màu đỏ và đen để kết nối trực tiếp với cực âm và cực dương của hệ thống điện, từ đó đo lường giá trị dòng điện thực tế chính xác.

Sơ đồ mạch đồng hồ vạn năng Sanwa YX360TRF

Sơ đồ mạch của Sanwa YX360TRF bao gồm một hệ thống các điện trở phân áp, diode bảo vệ và cuộn dây động. Điểm đặc biệt của mạch này là cơ chế bảo vệ bằng cầu chì và diode, giúp giảm thiểu hư hại khi người dùng lỡ đo nhầm thang đo điện trở vào nguồn điện xoay chiều dưới 250V.

Xem thêm: Catalogue Sanwa YX360TRF

Ý Nghĩa Các Ký Hiệu Trên Đồng Hồ Sanwa YX360TRF

Bên cạnh đó, việc hiểu được ý nghĩa của các ký hiệu trên đồng hồ VOM Sanwa YX360TRF sẽ giúp bạn sử dụng thiết bị một cách chính xác và hiệu quả. Dưới đây là các ký hiệu và ý nghĩa của chúng trên đồng hồ Sanwa YX360TRF mà bạn cần biết:

• DCV (Direct Current Voltage): Đo điện áp một chiều (pin, acquy, mạch điện tử).
• ACV (Alternating Current Voltage): Đo điện áp xoay chiều (điện lưới gia đình).
• DCA (Direct Current Ampere): Đo cường độ dòng điện một chiều (thang đo nhỏ, tính bằng mA).
• Ω (Ohm): Đo điện trở, kiểm tra thông mạch.
• C(μF): Đo điện dung.
• OFF: Nút tắt khi không sử dụng.

Hướng Dẫn Sử Dụng Đồng Hồ Vạn Năng Sanwa YX360TRF Đúng Kỹ Thuật

Sau khi đã hiểu rõ được công dụng, cấu tạo và các ký hiệu trên đồng hồ vạn năng kim Sanwa YX360TRF, tiếp theo chúng ta sẽ đi vào trực tiếp cách sử dụng thiết bị này đúng kỹ thuật và đảm bảo an toàn cho cả người và thiết bị.

Cách đo điện áp AC

Cách đo điện áp AC bằng đồng hồ vạn năng Sanwa YX360TRF là phép đo thường xuyên được sử dụng nhất để kiểm tra điện áp của các thiết bị, hệ thống điện thuộc lưới điện Quốc Gia. Cách thực hiện chi tiết:

1. Xoay núm vặn đến thang đo ACV tại khu vực có màu đỏ trên đồng hồ vạn năng.
2. Chọn thang đo lớn hơn điện áp dự kiến, ví dụ đo điện lưới 220V, hãy chọn thang 250V hoặc 750V.
3. Đặt 2 đầu que đo vào nguồn điện. Quan sát kim chỉ thị di chuyển trên vạch chia độ ACV, thông thường là vạch đỏ hoặc đen có ký hiệu AC đi kèm.

Cách đo điện áp DC

Tương tự như phép đo điện áp xoay chiều (AC), các bước thực hiện cách đo điện áp một chiều (Dc) cũng được thực hiện tương tự như sau:

1. Chuyển núm vặn của đồng hồ vạn năng sang khu vực DCV, nằm ở góc trên cùng bên trái của đồng hồ.
2. Chạm que đỏ vào cực dương (+) và que đen vào cực âm (-) của nguồn điện hay thiết bị điện cần đo. Nếu thấy kim không di chuyển hay nhảy ngược nhẹ thì hãy đảo vị trí của hai que đo.
3. Đọc kết quả trên thang đo điện DC tương ứng trên màn hình.

Cách đo điện trở (Ω)

So với các thiết bị đồng hồ vạn năng VOM phổ biến trên thị trường, đây là lợi thế mạnh mẽ của Sanwa YX360TRF, vì nó sở hữu độ nhạy bén cực kỳ cao giúp mang đến kết quả đo chính xác.

1. Chuyển núm vặn về thang đo điện trở Ω ngay góc trái dưới dùng của đồng hồ. Đồng thời chọn thang đo lớn hơn thang đo tương ứng (x1, x10, x100, x1k…)
2. BẮT BUỘC phải hiệu chỉnh kim chỉ thị về đúng vạch gốc (vạch số 0) trên thang đo điện trở trên cùng của đồng hồ vạn năng. Bằng cách chập hai đầu que đo lại với nhau, sau đó xoay núm 0ΩADJ cho đến khi thấy kim chỉ dừng lại ở đụng vạch số 0 trên mặt đồng hồ.
3. Tách hai que đo và đặt vào hai đầu điện trở.
4. Giá trị điện trở thực tế = (Số chỉ của kim trên thang đo Ω) x (Hệ số thang đo).

Cách đo dòng điện DC (mA)

Cuối cùng là cách đo dòng điện DC bằng đồng hồ vạn năng Sanwa YX360TRF, lưu ý khi thực hiện phép đo này bắt buộc phải nối tiếp đồng hồ vạn năng với mạch điện cần đo. Không được mắc song song sẽ dẫn đến kết quả không chính xác và gây hư hỏng nghiêm trọng cho thiết bị.

1. Chuyển núm vặn sang thang đo DCA tại góc dưới cùng bên trái.
2. Ngắt nguồn điện của mạch điện cần đo.
3. Mắc nối tiếp đồng hồ vào mạch bằng cách nối que đỏ vào phía cực dương, que đen vào phía cực âm của tải.
4. Đóng nguồn điện và đọc kết quả dòng điện trên màn hình.

Có thể bạn quan tâm: hFE Trên Đồng Hồ Vạn Năng Là Gì? Cách Đo Transistor Chuẩn Xác

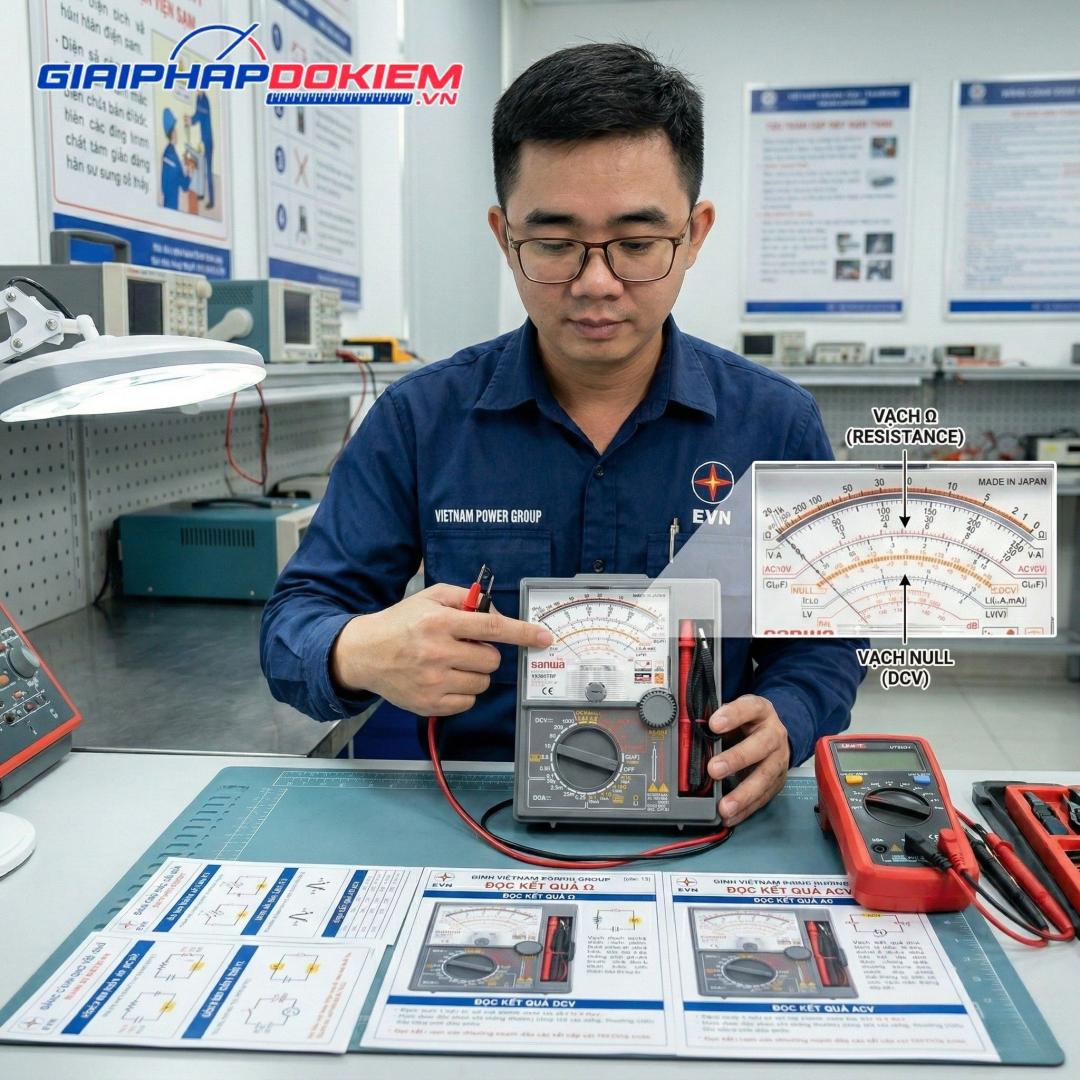

Cách Đọc Kết Quả Trên Mặt Đồng Hồ Kim Chính Xác

Sau khi đã biết cách sử dụng đồng hồ vạn năng Sanwa YX360TRF chuẩn xác, việc đọc kết quả trên mặt đồng hồ kìm cũng là một kỹ năng không kém phần quan trọng nếu bạn muốn nhanh chóng làm chủ và sử dụng thuần thục thiết bị này. Thật ra, cách đọc kết quả trên mặt đồng hồ kim YX360TRF không quá khó, chỉ cần bạn ghi nhớ các quy tắc dưới đây:

• Thang đo Ω: Đọc ở vạch trên cùng và đọc từ trái sang phải.
• Thang đo DCV/ACV: Đọc ở các vạch chia độ bên dưới tương ứng (chạy từ trái sang phải). Nếu bạn chọn thang 250V, hãy nhìn vào dãy số kết thúc bằng 250 để đọc trực tiếp. Nếu chọn thang 50V, hãy nhìn dãy số kết thúc bằng 50.

Những Lỗi Thường Gặp Khi Sử Dụng Sanwa YX360TRF

Trong quá trình sử dụng đồng hồ VOM Sanwa YX360TRF đôi lúc bạn sẽ gặp phải một số lỗi thường gặp dưới đây do thao tác không đúng cách, chẳng hạn như:

1. Đo nhầm thang đo: Đo điện áp khi đang ở thang đo điện trở. Điều này có thể dẫn đến tình trạng đứt cầu chì hoặc cháy cuộn dây kim.
2. Chọn thang đo quá thấp: Chọn thang 10V để đo điện 220V khiến cho kim đồng hồ va đập mạnh dẫn đến cong kim hoặc hỏng bộ cơ bên trong máy.
3. Quên chỉnh Zero Ohm: Dẫn đến kết quả đo điện trở bị sai lệch lớn, ảnh hưởng đến các quyết định quan trọng.
4. Kết nối sai cực: Dẫn đến chập mạch hoặc không có kết quả hiển thị.

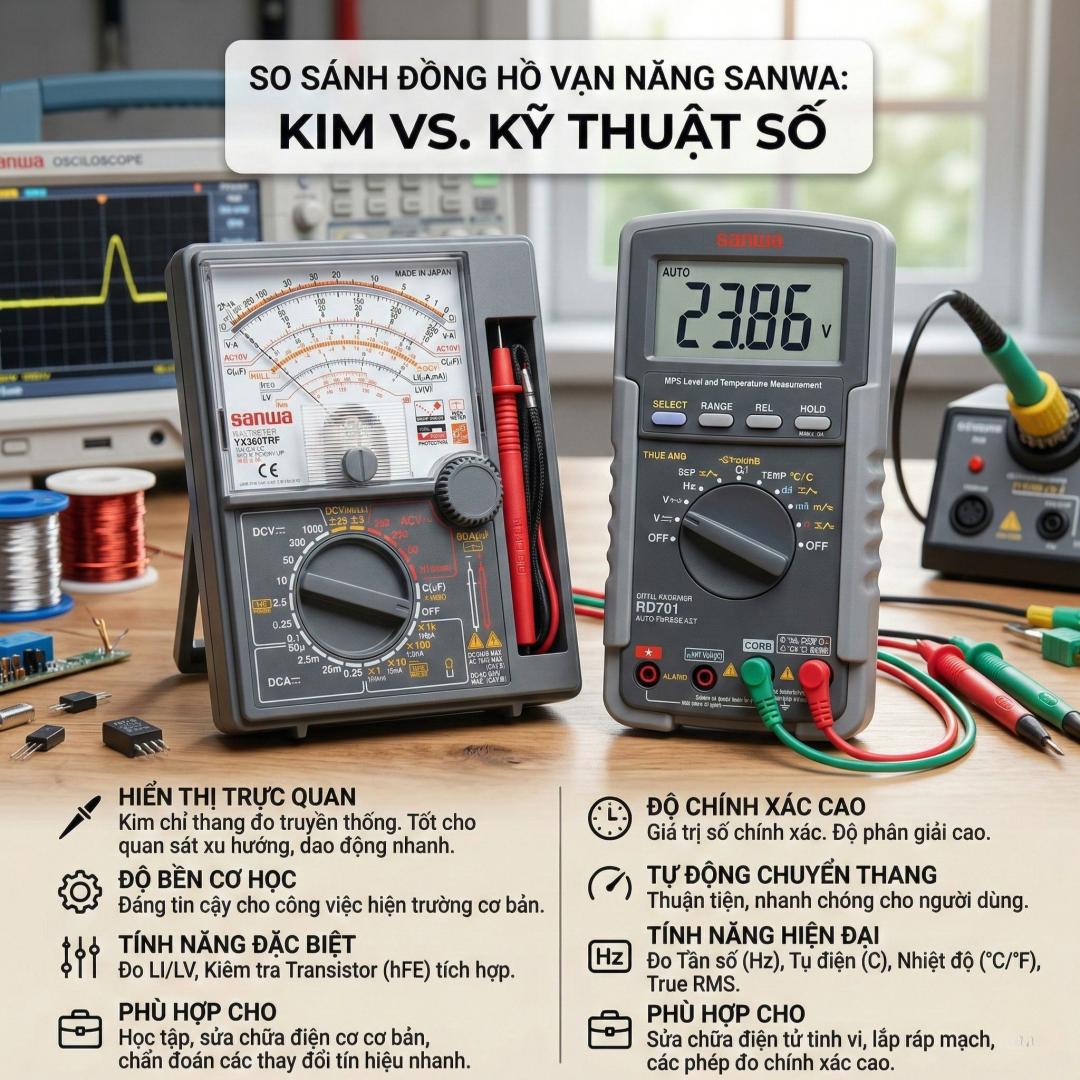

So Sánh Đồng Hồ Kim Sanwa YX360TRF Và Đồng Hồ Số

Không phải ngẫu nhiên mà đồng hồ vạn năng kim Sanwa YX360TRF vẫn đang được ưa chuộng phổ biến mặc dù trên thị trường xuất hiện rất nhiều mẫu đồng hồ vạn năng điện tử hiện đại với độ chính xác gần như tuyệt đối và sở hữu công nghệ đo hiện đại. Để lý giải được câu hỏi này, mời bạn tham khảo ngay bảng so sánh nhanh giữa đồng hồ Sanwa YX360TRF và đồng hồ vạn năng số dưới đây:

Mẹo Sử Dụng Giúp Đồng Hồ Vạn Năng Sanwa YX360TRF Bền Bỉ Hơn

Bất kỳ sản phẩm hay thiết bị nào muốn chúng hoạt động bền bỉ cần phải bảo quản đúng cách và đồng hồ vạn năng Sanwa YX360TRF cũng không phải là ngoại lệ. Vì thế, dưới đây là những mẹo hữu ích giúp duy trì hiệu suất hoạt động hiệu quả và tuổi thọ của đồng hồ vạn năng Sanwa YX360TRF mà bạn có thể áp dụng được ngay trên chính thiết bị của mình:

• Luôn đưa đồng hồ về chế độ OFF sau mỗi lần sử dụng xong để tiết kiệm pin và bảo vệ khung dây kim loại.
• Thay pin kịp thời, khi đo điện trở cần phải điều chỉnh Zero Ohm mà kim không dịch chuyển đó là dấu hiệu dễ nhận biết nhất pin đồng hồ đang bị yếu và cần thay thế ngay.
• Vệ sinh que đo trước và sau khi sử dụng để loại bỏ bụi bẩn, đồng thời giúp đảm bảo tiếp xúc tốt để không gây sai số khi đo dòng điện nhỏ.

Câu Hỏi Thường Gặp (FAQ)

Cuối cùng, để hiểu rõ về thiết bị cũng như nắm được trọn vẹn hướng dẫn đo dòng điện bằng đồng hồ vạn năng Sanwa YX360TRF, hãy cùng Giải Pháp Đo Kiểm giải đáp một số thắc mắc mà người dùng thường gặp về dòng sản phẩm này.

Sanwa YX360TRF có đo được tụ không?

Đồng hồ vạn năng kim Sanwa YX360TRF hoàn toàn có thể kiểm tra tụ điện bao gồm nạp, xả và kiểm tra tụ còn sống hay chết. Với thang đo C được trang bị sẵn, bạn có thể dễ dàng kiểm tra các tụ điện dung nhỏ.

Đồng hồ kim có đo được điện 3 pha không?

Có, bạn có thể sử dụng thang đo ACV 1000V để đo điện 3 pha, nhưng cũng cần hết sức lưu ý về khoảng cách an toàn điện khi làm việc với điện áp cao.

Tại sao phải chỉnh Zero Ohm trước khi đo?

Bởi vì, điện áp pin bên trong đồng hồ sẽ thay đổi theo thời gian. Việc hiệu chỉnh Zero sẽ giúp bạn bù đắp sự sụt áp này, đảm bảo vạch về đúng vị trí 0 trên thang đo điện trở, từ đó đảm bảo kết quả luôn chuẩn xác.

Có cần hiệu chuẩn định kỳ không?

Để đảm bảo độ chính xác trong các công việc chuyên nghiệp, đồng hồ vạn năng kim Sanwa YX360TRF nên được hiểu chuẩn định kỳ 6-12 tháng một lần tại các trung tâm uy tín như Giải Pháp Đo Kiểm.

Tham khảo: TOP 10 đồng hồ vạn năng Sanwa tốt nhất hiện nay bạn phải biết

Tóm lại, đồng hồ vạn năng kim Sanwa YX360TRF là một công cụ đo lường điện – điện tử lý tưởng dành cho các ứng dụng cơ bản nhưng vẫn đảm bảo độ chính cao và giá thành dễ tiếp cận. Hy vọng qua bài viết trên đây đã cung cấp đầy đủ cho bạn hướng dẫn sử dụng đồng hồ vạn năng Sanwa YX360TRF, cũng như các kiến thức quan trọng của thiết bị này. Đừng quên liên hệ ngay với Giải Pháp Đo Kiểm nếu bạn muốn sở hữu các loại thiết bị đo lường điện chính hãng, giá ưu đãi nhất thị trường.
