Máy Đếm Tần Số Là Gì? Nguyên Lý, Phân Loại & Cách Chọn Chuẩn Xác

Hiện nay, trong lĩnh vực điện tử, viễn thông, tần số là một trong những chỉ số sống còn toàn bộ hệ thống. Chính vì vậy, việc đo lường tần số chính xác, an toàn bằng các thiết bị máy đếm tần số chuyên dụng là tiêu chuẩn kỹ thuật không thể thiếu trong suốt quá trình vận hành. Bài viết dưới đây, Giải Pháp Đo Kiểm sẽ cung cấp cho bạn cái nhìn toàn diện nhất về dòng thiết bị đo lường chính xác, hiệu quả này. Hãy cùng khám phá ngay!

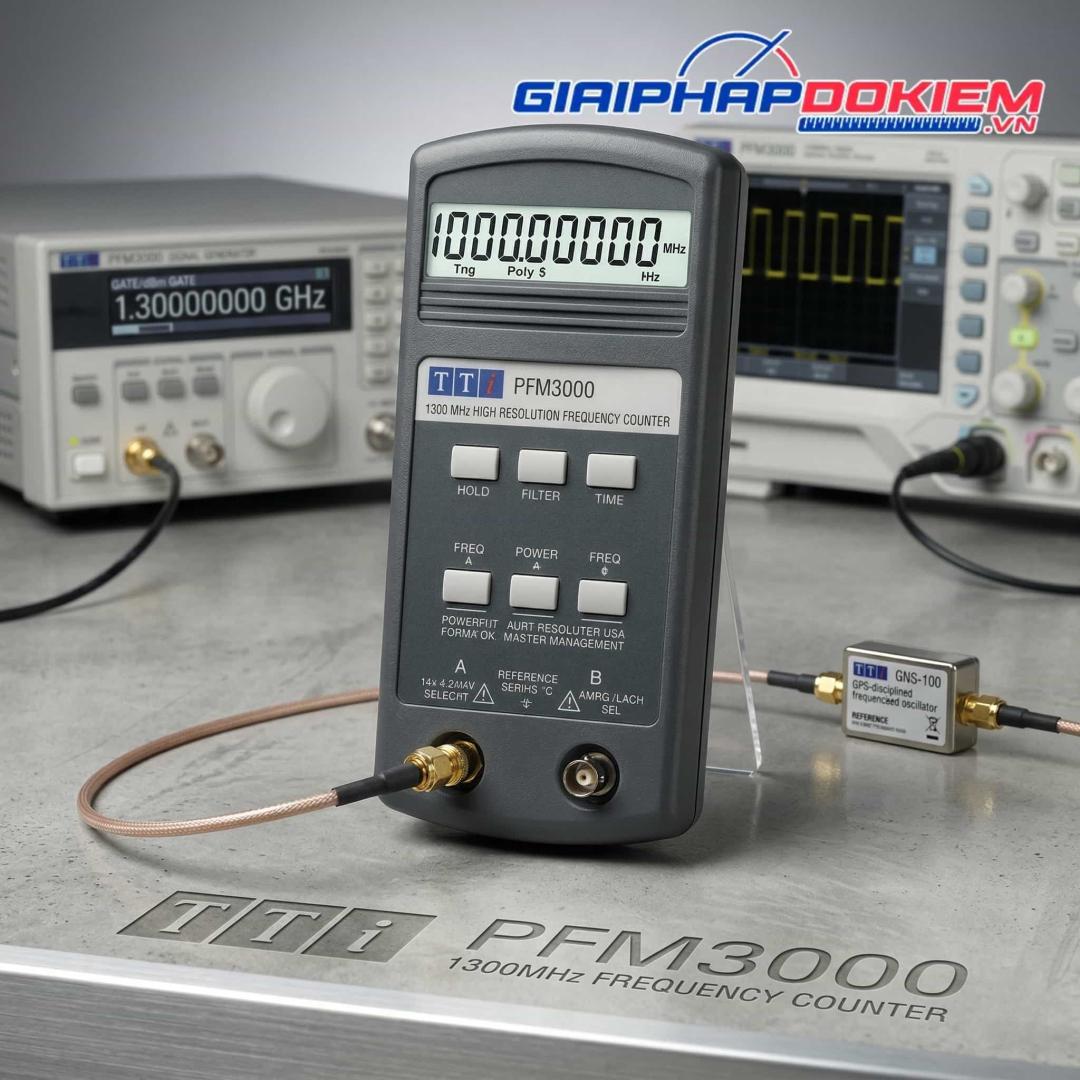

Máy Đếm Tần Số Là Gì?

Máy đếm tần số thuộc dòng thiết bị đo lường điện tử chuyên dụng, công dụng chính là đo số lần lặp lại của một tín hiệu điện tử trong một khoảng thời gian nhất định. Đơn vị của máy đếm tần là Hertz (Hz). Bên cạnh đó, nó còn được tích hợp các tính năng đo điện bổ sung như chu kỳ, độ rộng xung và chu kỳ hoạt động (Duty cycle) để đánh giá hiệu suất hoạt động của máy móc, thiết bị sản xuất.

Hiện nay trên thị trường có rất nhiều thiết bị có chức năng đo tần số cơ bản như đồng hồ vạn năng hay máy hiện sóng tập trung hiển thị dạng sóng và biên độ của tần số. Máy đếm tần số cung cấp khả năng phân tích chi tiết độ phân giải và độ chính xác của tần số. Vì thế, rất thích hợp với các yêu cầu đo tần số cực thấp (vài Hz) cho đến các tần số cực cao (hàng chục GHz) trong các dải vi sóng.

Nguyên Lý Hoạt Động Của Máy Đếm Tần Số

Để hiểu rõ hơn về máy đếm tần số là gì, chúng ta hãy cùng tìm hiểu nguyên lý hoạt động và các phương pháp đo lường của thiết bị này mang lại.

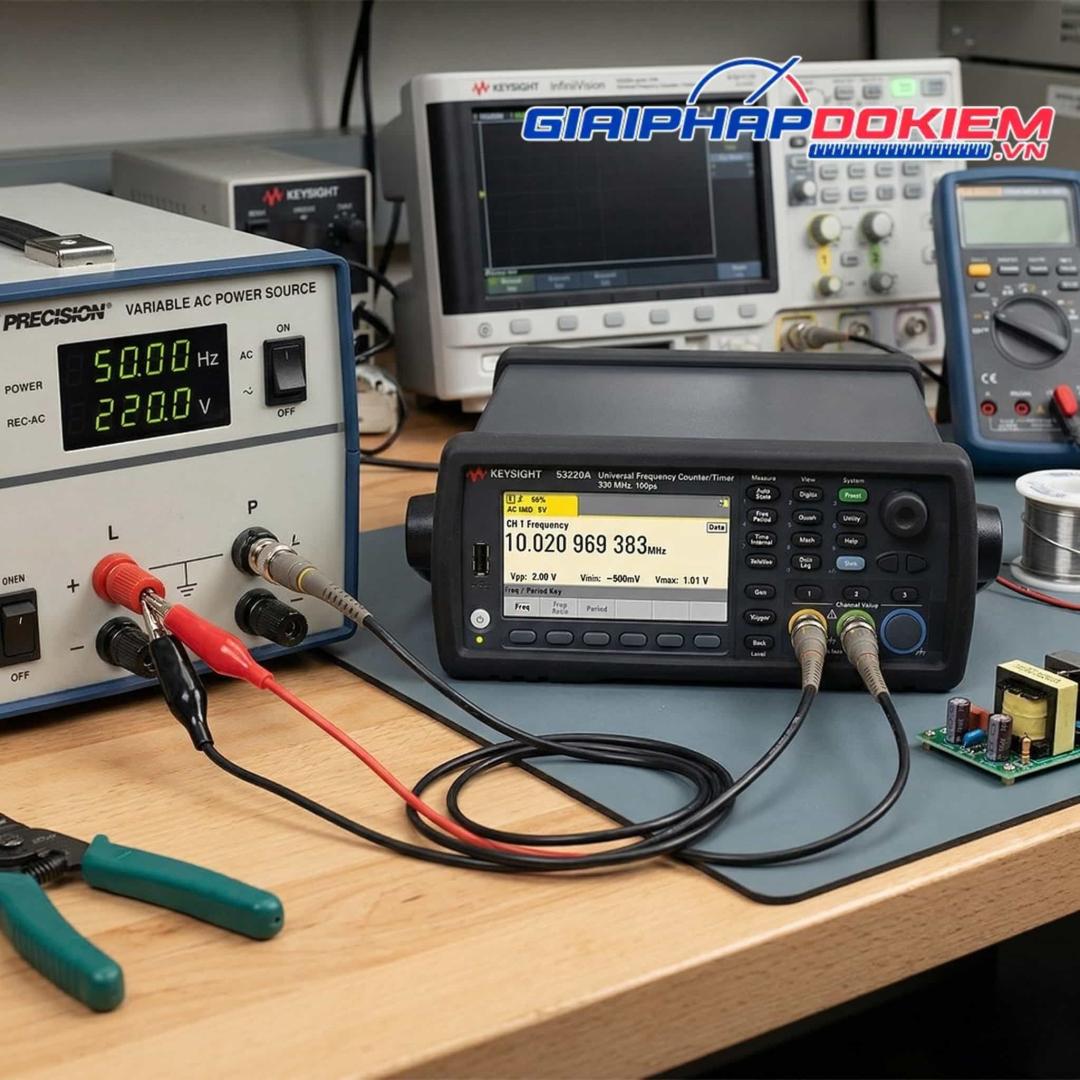

Nguyên lý hoạt động

Nguyên lý hoạt động chính của máy đếm tần số là đếm số chu kỳ (xung) của tín hiệu điện đầu vào trong khoảng thời gian xác định. Cụ thể, quá trình này được diễn ra như sau:

1. Xử lý tín hiệu đầu vào: Các tín hiệu đầu vào (thường là sóng sin hoặc sóng phức tạp) sau khi đi vào máy đếm tần sẽ được chuyển thành các xung vuông sắc nét bằng lần lược các bộ phận bộ khuếch đại và bộ so sánh.
2. Tạo cổng thời gian: Mạch thạch anh chính xác bên trong máy đếm tần số sẽ mở ra một trong khoảng thời gian chuẩn (0.1s, 1.0s, 10s) để xung tín hiệu đi vào.
3. Đếm xung: Lúc này bộ đếm xung của máy đếm tần sẽ trực tiếp đếm tổng số chu kỳ tín hiệu.
4. Hiển thị kết quả chính xác: Hiển thị số lượng tần số đếm được dưới dạng chữ số trên màn hình.

Các phương pháp đo

Để mang đến kết quả đo chính xác cho từng loại tần số khác nhau, máy đếm tần thường được trang các phương pháp đo dưới đây:

• Đo trực tiếp: Thường được sử dụng trong các model máy đếm tần số cao, đếm trực tiếp số xung trong một đơn vị thời gian, nhờ có tín hiệu mạnh, rõ ràng.
• Đo tương hỗ (hay đo nghịch đảo): Thay vì đếm xung tín hiệu trực tiếp của tần số thấp tiềm ẩn nhiều sai số lớn. Phương pháp đo tần số này áp dụng nguyên lý ƒ = 1/T, đo khoảng thời gian của một chu kỳ tín hiệu bằng cách sử dụng xung đồng hồ tốc độ cao. Điều này giúp vẫn duy trì được độ phân giải cao và chi tiết cho các tín hiệu ở tần số thấp.

Ngày nay, các dòng máy đếm tần số tiên tiến, hiện đại được tích hợp cả hai phương pháp đo trên để mang đến độ chính xác tối ưu cho mọi tần số khác nhau, mà không làm ảnh hưởng đến hiệu suất hoạt động cao của thiết bị.

Phân Loại Máy Đếm Tần Số Bao Gồm:

Máy đếm tần số trên thị trường được phân loại dựa trên nhiều tiêu chí khác nhau để đáp ứng tối đa nhu cầu sử dụng trong các lĩnh vực, ngành nghề khác nhau. Cụ thể:

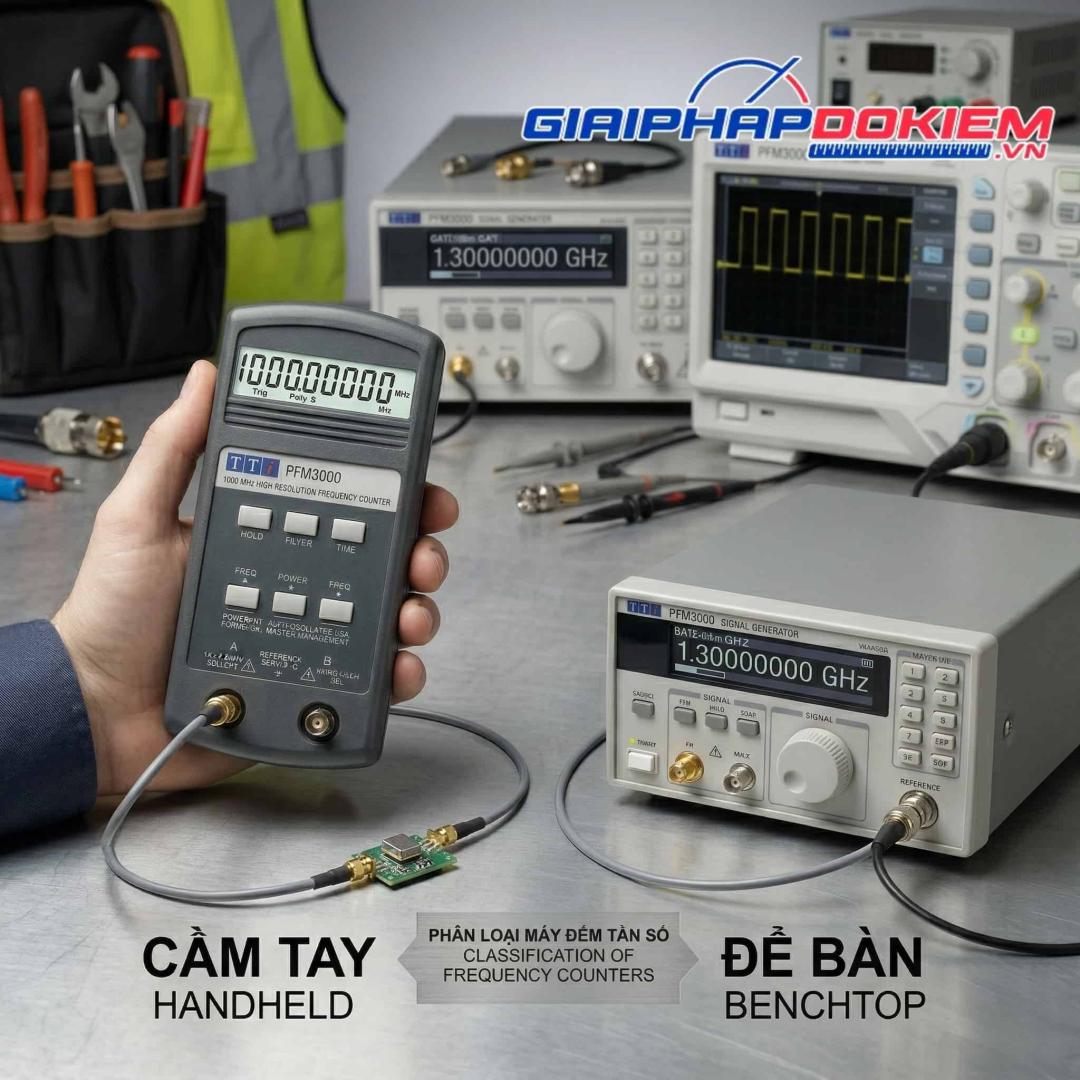

Theo thiết kế

Đây là các dòng máy đo tần số phổ biến nhất trên thị trường, giúp giải quyết tốt bài toán đo tần số tại chỗ hay linh hoạt, bao gồm:

• Máy đếm tần số để bàn: Có kích thước lớn, màn hình hiển thị chi tiết và đặc biệt là sở hữu độ chính xác cao, đáp ứng tốt các nhu cầu sử dụng và yêu cầu công việc trong phòng Lab, trung tâm bảo hành hoặc nhà máy sản xuất linh kiện.
• Máy đếm tần số cầm tay: Tập trung vào thiết kế nhỏ gọn, chạy bằng pin, nhưng vẫn đảm bảo độ chính xác tiêu chuẩn, là lựa chọn lý tưởng dành cho các yêu cầu làm việc ngoài hiện trường, trụ phát sóng hoặc kiểm tra thiết bị ngoại vi.

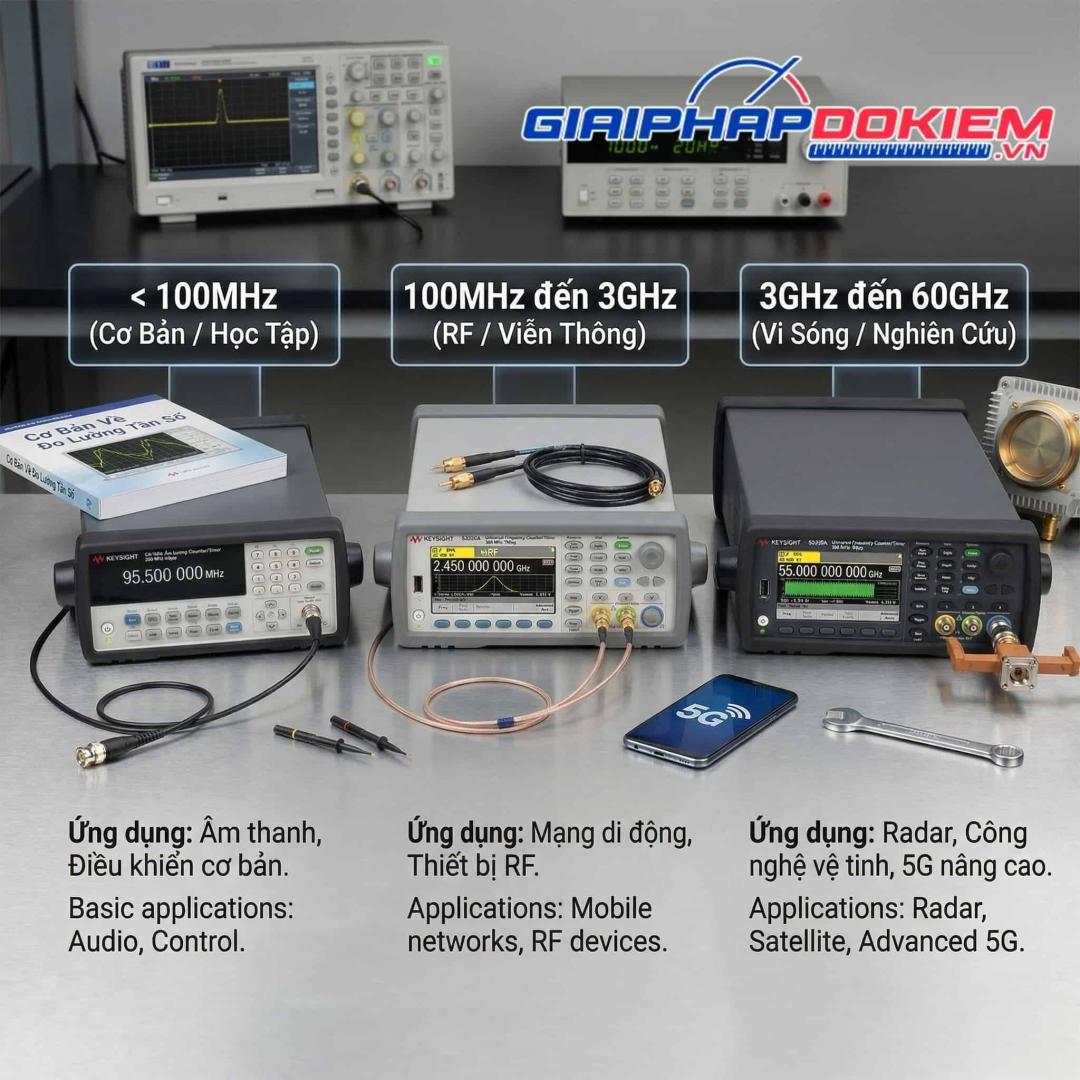

Theo dải tần

Hiện nay, máy đếm tần số được thiết kế và sản xuất với nhiều dải đo tần số khác nhau như:

• Máy đếm tần số thấp: Với dải tần số đo được dưới 100MHz, thường dùng trong các ứng dụng đo tần số âm thanh hay điện dân dụng.
• Máy đếm tần số cao: Sở hữu dải tần số rộng hơn, thường từ 100MHz đến khoảng 3GHz, để đáp ứng trọn vẹn các nhu cầu sửa chữa điện thoại, bộ đàm, radio.
• Máy đếm tần số vi sóng: Đây là các thiết bị đo tần số chuyên dụng, với dải tần số từ 3GHz đến 60GHz hoặc cao hơn, chỉ xuất hiện trong công nghệ vệ tinh, radar và mạng 5G.

Theo ứng dụng

Tương tự như các dòng thiết bị đồng hồ đo điện đa năng sử dụng trong dân dụng và công nghiệp, máy đếm tần số chuyên dụng cũng được chia làm hai loại:

• Máy đếm tần số thuần túy: Chỉ cung cấp chức năng đếm tần số cơ bản, không được trang bị nhiều tính năng và công nghệ hiện đại, giá thành dễ tiếp cận với người dùng nhỏ lẻ.
• Máy đếm tần số vạn năng: Cung cấp nhiều chức năng đo bổ sung chính xác khác như khoảng thời gian, độ rộng xung, duty cycle và sai số pha, để thuận tiện trong các quá trình kiểm tra và bảo trì tín hiệu chuyên nghiệp. Điều này cũng đồng nghĩa với giá thành sản phẩm cao.

Thông Số Kỹ Thuật Quan Trọng Của Máy Đếm Tần Số Cần Lưu Ý

Khi tìm hiểu và mua sắm máy đếm tần số chính xác, bạn cần đặc biệt quan tâm đến các thông số kỹ thuật quan trọng đây:

1. Dải tần số (Frequency Range): Đây là chỉ số giúp xác định máy đếm tần số có phù hợp với thiết bị hay hệ thống điện cần đo hay không. Dải tần số của máy bắt buộc phải lớn hơn định mức tối đa của tần số thực tế, khoảng 20% là tối ưu để đảm bảo độ nhạy.
2. Độ phân giải (Resolution): Là chữ số hiển thị trên màn hình, càng chi tiết càng tốt.
3. Độ chính xác của cơ sở thời gian (Time Base Accuracy): Là sai số tối đa cho phép của thạch anh, nơi tạo ra xung tín hiệu để máy có thể đếm được. Vì thế, chỉ số này sẽ quyết định trực tiếp đến độ tin cậy của phép đo, gồm có:
   • TCXO (Temperature Compensated): Thể hiện khả năng bù nhiệt, độ ổn định.
   • OCXO (Oven Controlled): Cho thấy khả năng giữ nhiệt ổn định, mang đến độ chính xác gần như tuyệt đối.
4. Độ nhạy: Là mức tín hiệu tối thiểu mà máy có thể thu thập được ở đầu vào.
5. Số lượng kênh: Cho biết máy có khả năng đo độc lập nhiều thiết bị hay riêng lẻ các tín hiệu.

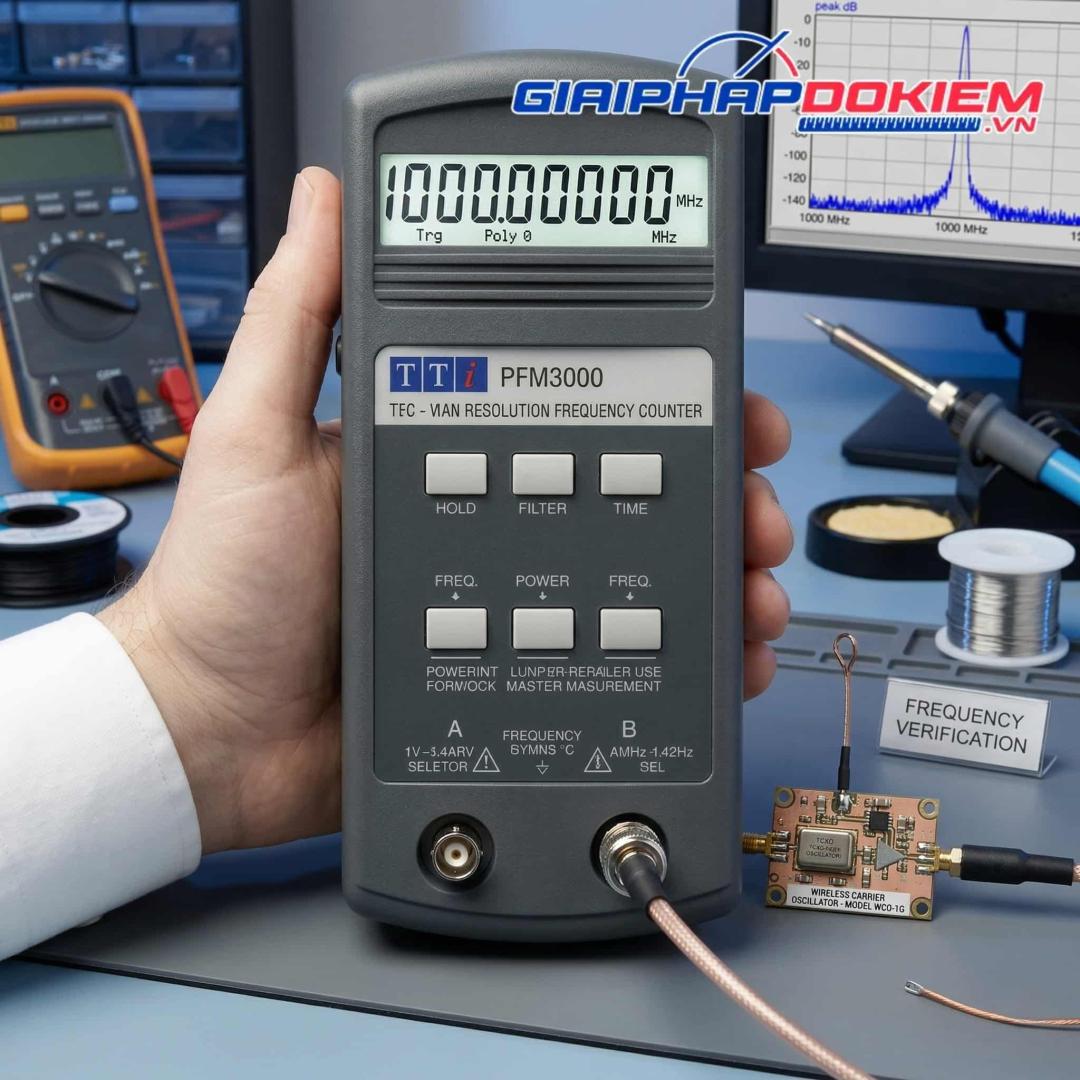

Ứng Dụng Thực Tế Của Máy Đếm Tần

Trên thực tế, máy đếm tần số được ứng dụng rộng rãi từ đời sống đến sản xuất và nghiên cứu, nhờ có độ chính xác cao, tốc độ phản hồi nhanh và khả năng đo lường không giới hạn, từ vài Hz đến GHz. Vì thế, nó đã và đang là công cụ hỗ trợ không thể thiếu trong các lĩnh vực, ngành nghề dưới đây:

• Sản xuất thiết bị điện tử: Kiểm tra thạch anh và bộ dao động của mạch điện trước khi lắp ráp, đưa ra thị trường.
• Viễn thông: Là thiết bị chuyên dụng để đo tần số sóng của các trạm BTS, kiểm tra bộ đàm, thiết bị thu phát không dây.
• Hàng không và quốc phòng: Hiệu chuẩn radar, hệ thống định vị GPS.
• Giáo dục và nghiên cứu: Là dụng cụ giảng dạy, nghiên cứu trong các trường đại học và phòng thí nghiệm điện – điện từ.

Top 4 Máy Đếm Tần Số Đáng Mua Nhất Hiện Nay

Như đã đề cập, hiện nay trên thị trường có rất nhiều dòng máy đếm tần số khác nhau, điều này có thể gây hoang mang không ít cho người dùng trong quá trình tìm hiểu và lựa chọn sản phẩm phù hợp. Dưới đây là top máy đếm tần số phổ biến nhất hiện nay, được Giải Pháp Đo Kiểm tổng hợp chi tiết dựa trên các lĩnh vực và ngành nghề khác nhau, giúp bạn dễ dàng lựa chọn được sản phẩm phù hợp.

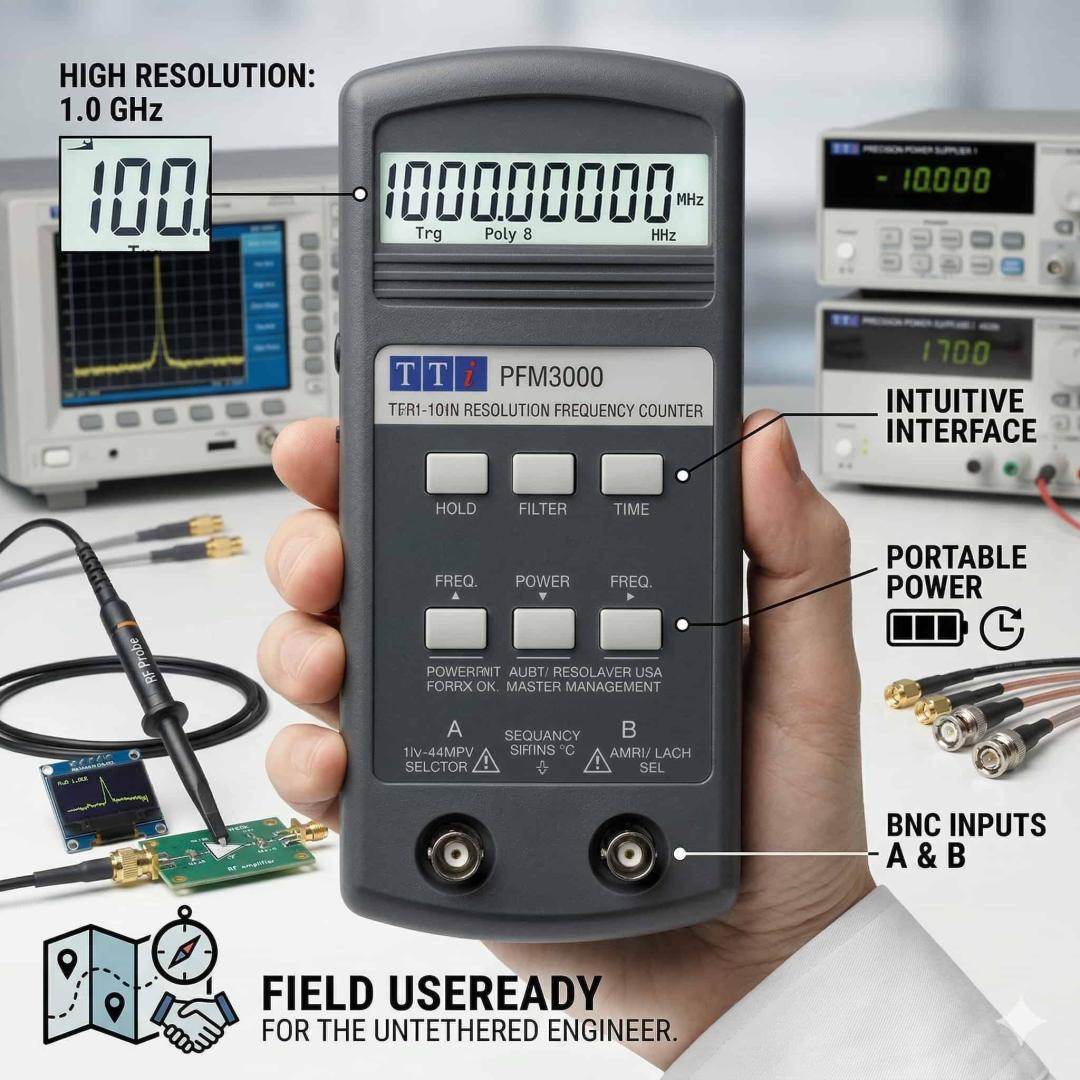

Máy đếm tần số cầm tay TTI PFM3000 (3GHz)

Máy đếm tần số cầm tay TTI PFM3000 là một trong những thiết bị đo tần số được ưa chuộng nhất hiện nay, nhờ có thiết kế cầm tay nhỏ gọn, dễ mang theo và làm việc ở bất cứ đâu. Thiết bị này sở hữu khả năng đo tần số RF lên đến 3GHz, kết hợp với màn hình hiển thị nhanh và thao tác đơn giản chỉ vài nút bấm. Vì thế, rất thích hợp với các ứng dụng kiểm tra tín hiệu vô tuyến, sửa chữa điện tử không cần dây điện rườm rà, tốn diện tích.

Thông số kỹ thuật chính của máy đếm tần số cầm tay TTI PFM3000 (3GHz):

1. Dải đo: Khoảng 10Hz – 3GHz.
2. Độ phân giải: 10 digits.
3. Độ nhạy: Cao, đo được cả tín hiệu yếu.
4. Nguồn: Pin tiện lợi

Máy đếm tần số cầm tay TTI PFM3000 (3GHz)

Liên hệ

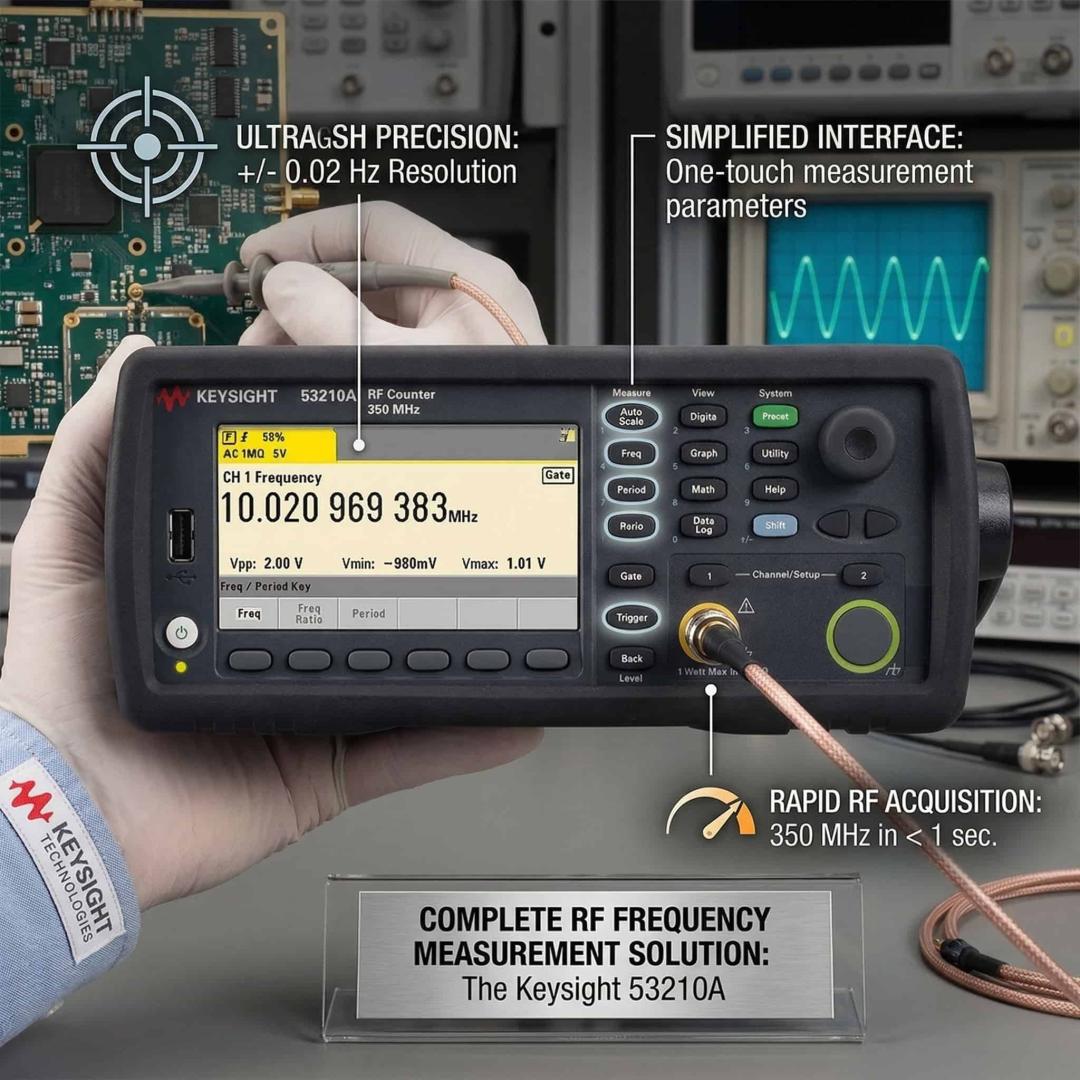

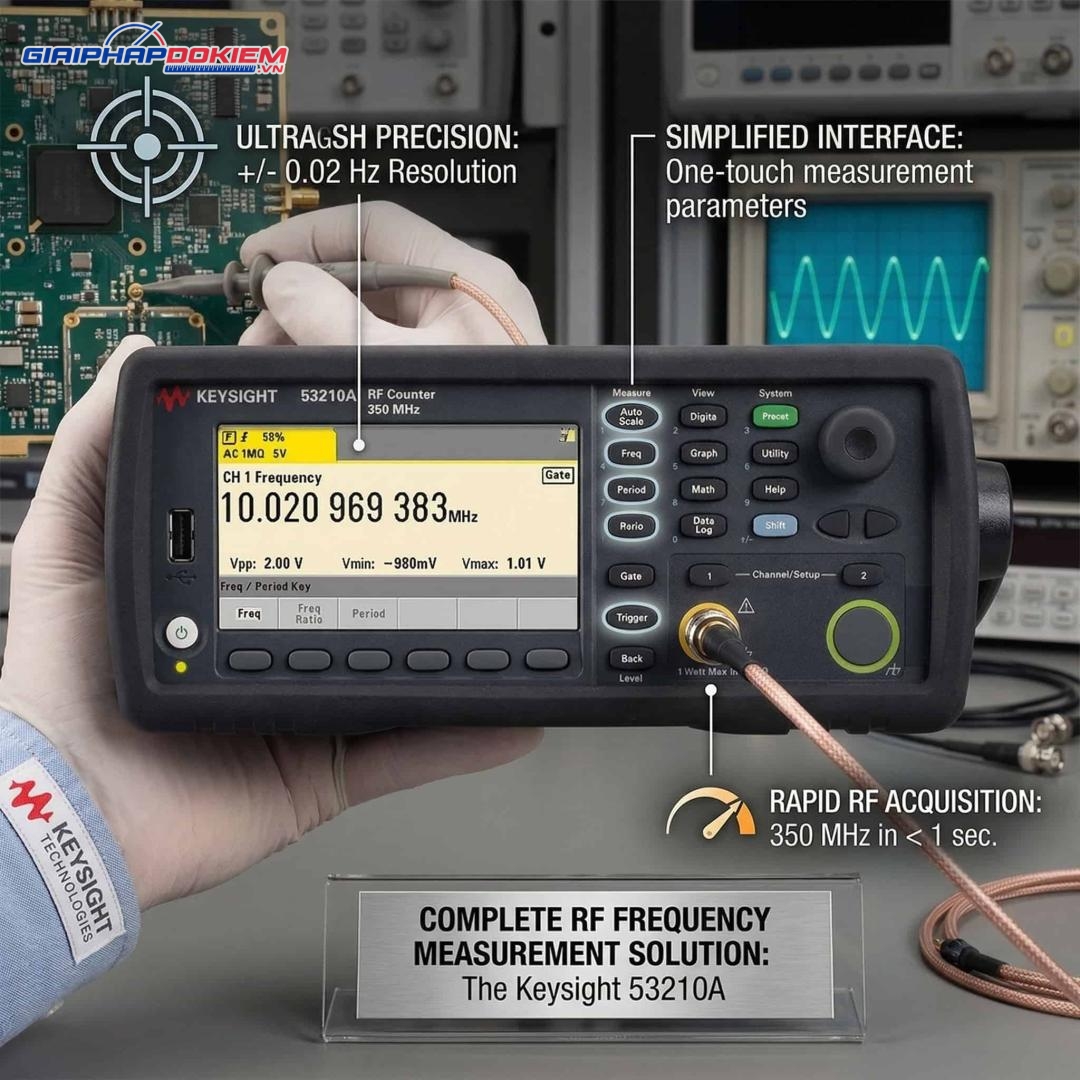

Máy đếm tần số Keysight 53210A

Nếu bạn đang tìm kiếm một thiết bị đo tần số với độ chính xác cao và có timebase ổn định, thì không thể bỏ qua máy đếm tần số Keysight 53210A. Đây là một trong những dòng sản phẩm tiêu biểu, nổi tiếng của thương hiệu Keysight và được ưa chuộng rộng rãi trên toàn Thế Giới. Không chỉ sở hữu giao diện thân thiện, dễ sử dụng, model này còn cung cấp nhiều chức năng đo chính xác như tần số, chu kỳ, tổng xung, phù hợp với các ứng dụng tại phòng lab cơ bản hay sản xuất điện tử.

Thông số kỹ thuật chính của máy đếm tần số Keysight 53210A (2CH, 350Mhz):

1. Dải tần: đến 350 MHz
2. Độ phân giải: ~10 digits/sec
3. Màn hình màu: 4.3 inch
4. Kết nối: USB, LAN, GPIB

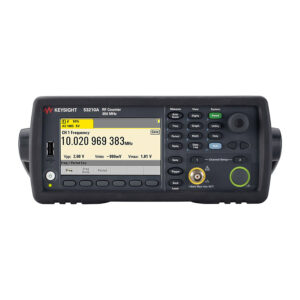

Máy đếm tần số KEYSIGHT 53210A (2CH, 350Mhz)

Liên hệ

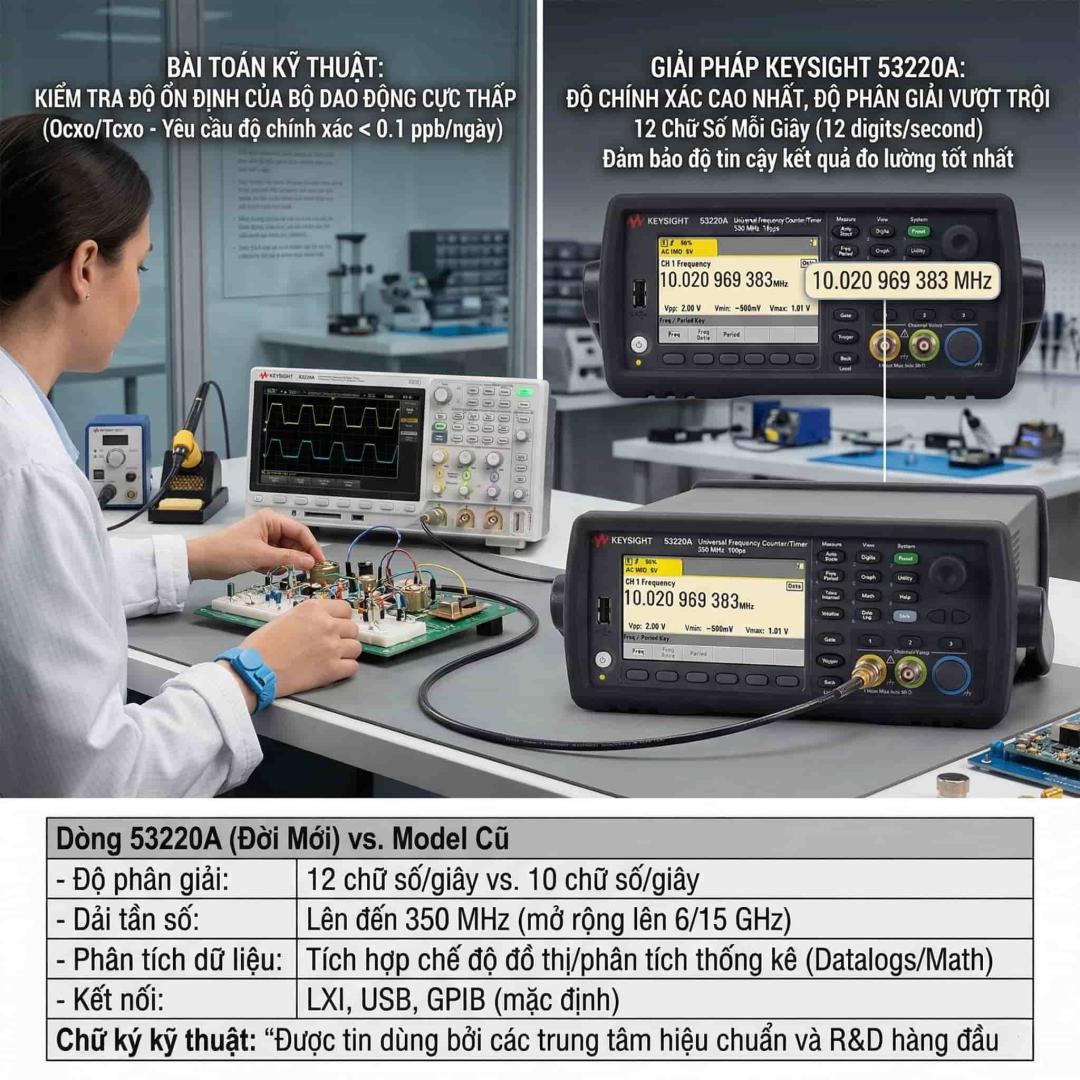

Máy đếm tần số Keysight 53220A

Không chỉ dừng lại ở máy đếm tần số để bàn 53210A cơ bản có độ chính xác cao, thương hiệu Keysight còn được biết đến với các model tầm trung, đa năng hơn. Điển hình nhất là máy đếm tần số Keysight 53220A được tích hợp chức năng phân tích thống kê, đồ thị. Bên cạnh đó, thiết bị này còn được đánh giá cao nhờ có tốc độ phản hồi nhanh và độ ổn định cao, đi kèm với khả năng đo thời gian và độ rộng xung. Đây là lựa chọn hoàn hảo dành cho các kỹ sư R&D, kiểm định chất lượng, phòng lab chuyên sâu.

Thông số kỹ thuật chính của máy đếm tần số máy đếm tần số Keysight 53220A (3CH, 350Mhz):

1. Dải tần: đến 350 MHz (có thể mở rộng GHz)
2. Độ phân giải: lên đến 12 digits/sec
3. Tốc độ đo: hàng chục nghìn phép đo/giây
4. Bộ nhớ lưu trữ dữ liệu lớn

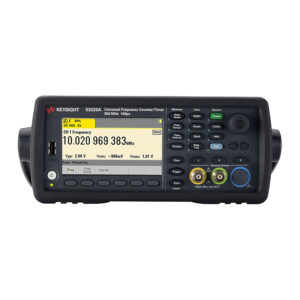

Máy đếm tần số KEYSIGHT 53220A (option 53220A-115) (3CH, 350Mhz; kèm option 53220A-115)

Liên hệ

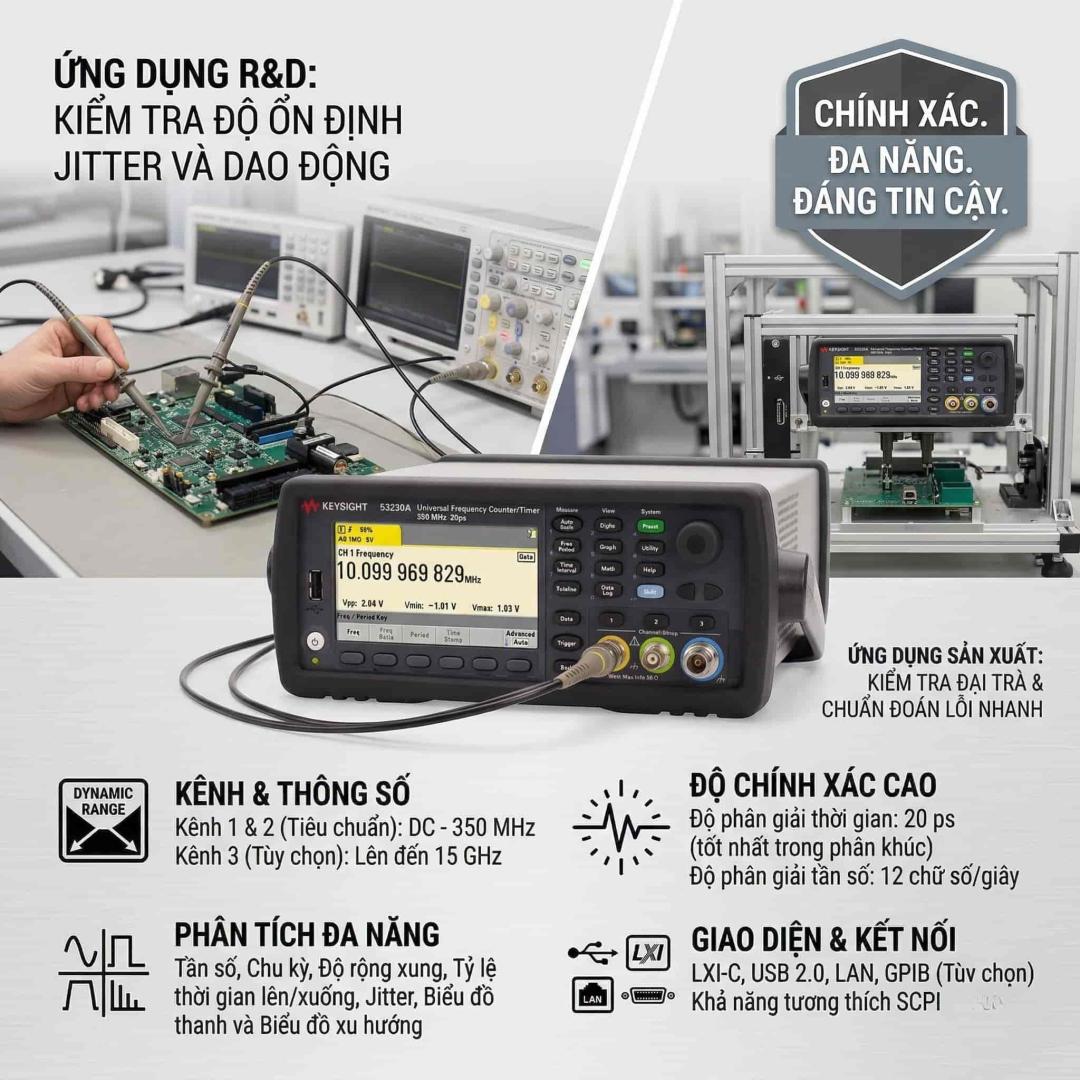

Máy đếm tần số Keysight 53230A

Cuối cùng, một trong những dòng máy đếm tần số cao cấp, sở hữu độ chính xác cực kỳ cao, dành cho các ứng dụng phòng lab cao cấp, nghiên cứu RF, viễn thông chuyên sâu. Không ai khác, đó chính là máy đếm tần số Keysight 53230A. Thiết bị này được nghiên cứu và thiết kế chuyên dụng để mang đến khả năng đo liên tục không gián đoạn và phân tích tín hiệu nâng cao.

Thông số kỹ thuật chính của máy đếm tần số Keysight 53230A (3CH, 350Mhz):

1. Dải tần cơ bản: 0 Hz – 350 MHz
2. Có thể mở rộng lên 6 GHz / 15 GHz
3. Độ phân giải: 12 digits/s, 20 ps
4. 2 kênh đo + kênh RF tùy chọn

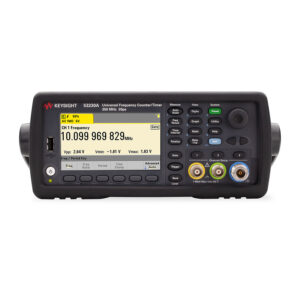

Máy đếm tần số KEYSIGHT 53230A (3CH, 350Mhz)

Liên hệ

Hướng Dẫn Sử Dụng Máy Đếm Tần Số An Toàn, Chính Xác

• Bước 1 – Kiểm tra mức điện áp đầu vào: Đảm bảo tín hiệu đầu vào nằm trong dải đo của máy đếm tần số, không được đo vượt quá thang đo của máy, tránh gây hỏng thiết bị.
• Bước 2 – Khởi động máy: Bật máy và kết nối đầu dò/cáp tín hiệu, đối với máy có bộ OCXO, chờ nhiệt độ thạch anh trong máy ổn định ít nhất 15-30 phút trước khi tiến hành đo.
• Bước 3 – Thiết lập thông số: Bao gồm: Kênh (A hoặc B), Dải đo (nên chọn chế độ Auto nếu có) và Thời gian cổng.
• Bước 4 – Tiến hành đo: Kết nối đầu dây còn lại trên máy đếm tần số với nguồn tín hiệu cần đo. Quan sát màn hình để thu thập giá trị tần số hiển thực tế.
• Bước 5 – Đo lại nhiều lần: Lặp lại quá trình đo với các thông số khác nhau để đảm bảo kết quả chính xác nhất.

Kinh Nghiệm Chọn Mua Máy Đếm Tần Số

Để nhanh chóng sở hữu máy đếm tần số chất lượng, phù hợp với nhu cầu và yêu cầu công việc, bạn không nên bỏ qua các kinh nghiệm quý báu dưới đây:

1. Xác định rõ dải tần mục tiêu: Đây là yếu tố tiên quyết giúp bạn tránh lãng phí khi mua phải model quá cao hoặc quá thấp.
2. Ưu tiên thương hiệu uy tín: Như Keysight, Hioki, Tektronix, hoặc GW Instek,… có chế độ bảo hành rõ ràng và hỗ trợ sau bán hàng khi cần thiết.
3. Kiểm tra khả năng kết nối: Nên ưu tiên các sản phẩm được trang bị cổng USB hoặc LAN để thuận tiện trong quá trình kết nối với máy tính, giám sát và xuất báo cáo tự động. Đây là tính năng rất cần thiết trong thời đại 4.0
4. Mua sắm tại nhà cung cấp uy tín: Đảm bảo đầy đủ các quyền lợi về chế độ bảo hành chính hãng và hiệu chuẩn định kỳ, để duy trì độ chính xác cao và hiệu quả hoạt động ổn định, lâu dài.

Địa Chỉ Cung Cấp Máy Đếm Tần Số Chính Hãng, Giá Tốt, Uy Tín

Bạn đang tìm kiếm một địa chỉ cung cấp máy đếm tần số chính hãng, chất lượng, uy tín, hãy đến ngay với Giải Pháp Đo Kiểm (MTS). Với kinh nghiệm nhiều năm trong lĩnh vực phân phối thiết bị đo lường điện – điện tử chất lượng cao của các thương hiệu hàng đầu trên toàn Thế Giới. Chúng tôi tự tin có thể mang đến cho quý khách hàng và đối tác các giải pháp đếm tần số và đo lường điện tối ưu, phù hợp với mọi yêu cầu và tiêu chuẩn trong các lĩnh vực, ngành nghề khác nhau.

Không chỉ dừng lại ở việc cung cấp thiết bị đo lường chính hãng, giá tốt nhất thị trường, Giải Pháp Đo Kiểm còn trở thành điểm dừng chân đáng tin cậy của các doanh nghiệp, dự án lớn nhỏ trên khắp cả nước. Nhờ có dịch vụ khách hàng chuyên nghiệp, chuẩn “5 Sao” như khi mua tại hãng, giúp khách hàng tiết kiệm tối đa chi phí và công sức, mà vẫn đảm bảo chất lượng cao. Nhanh tay liên hệ với chúng tôi ngay hôm nay, để được tư vấn và lựa chọn model máy đếm tần số chính hãng, phù hợp hoàn toàn miễn phí.

Kết luận: Máy đếm tần số là một khoảng đầu tư chính đáng cho bất cứ ai đang tìm kiếm giải pháp đo tần số chính xác trong ngành kỹ thuật điện tử chuyên nghiệp. Hơn hết, tại Giải Pháp Đo Kiểm sở hữu đa dạng mẫu mã, giá thành phù hợp với mọi khách hàng và ngân sách khác nhau.
