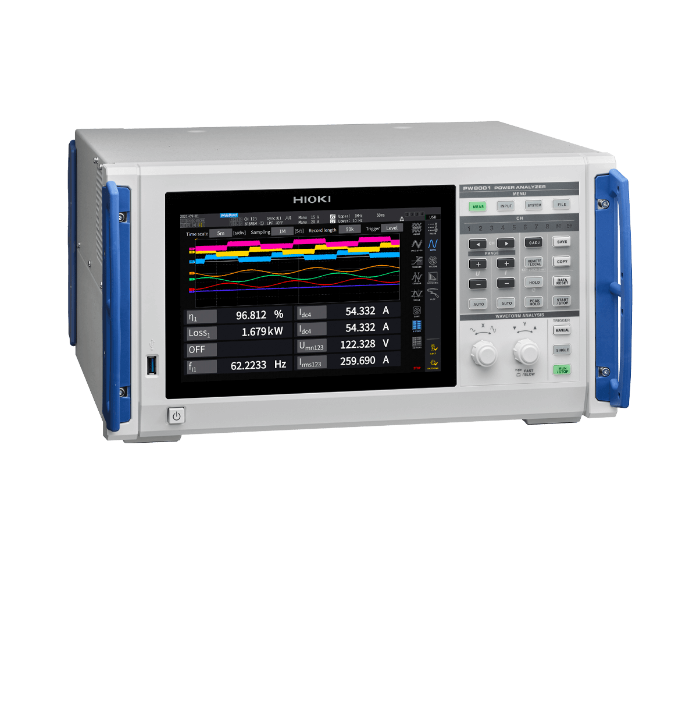

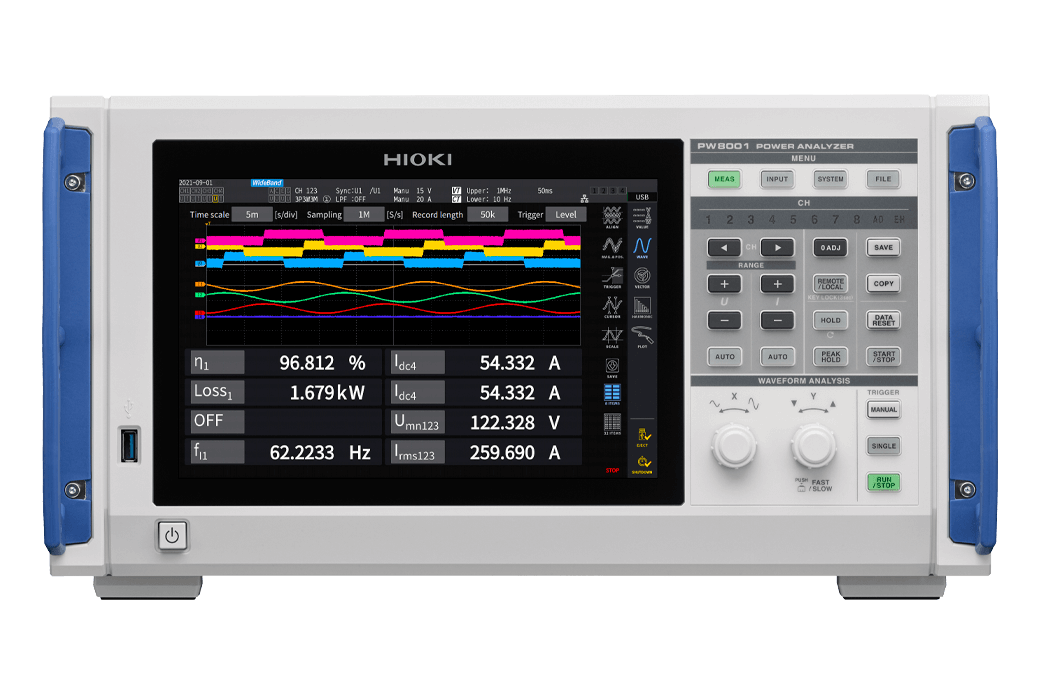

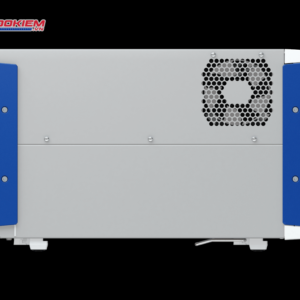

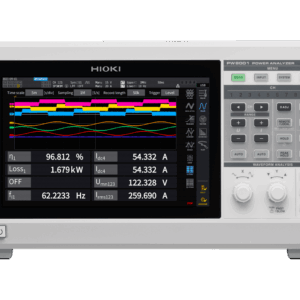

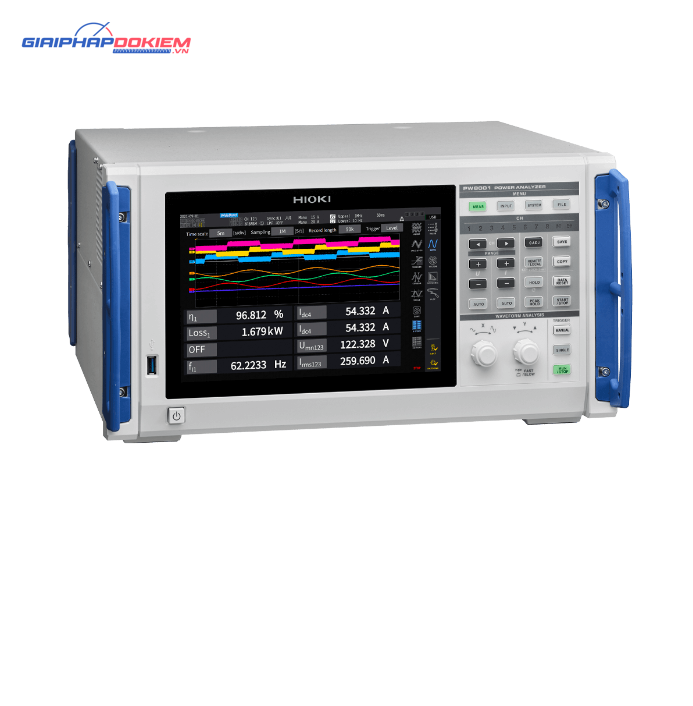

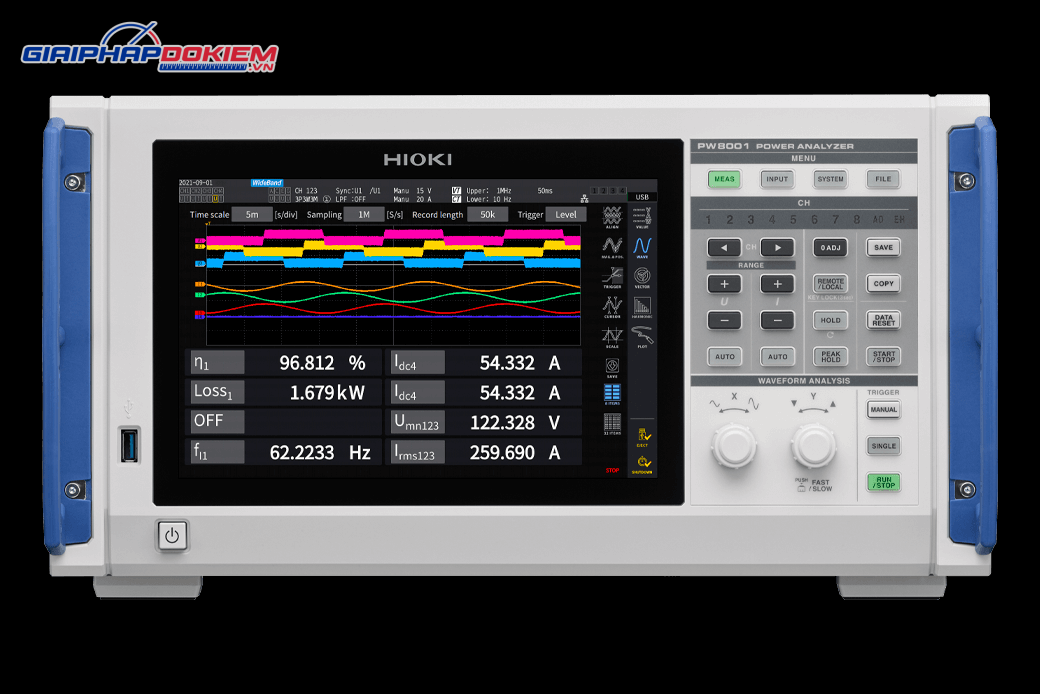

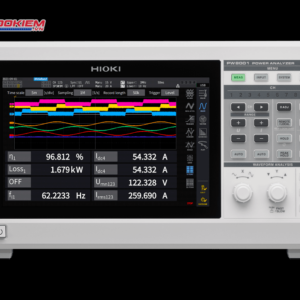

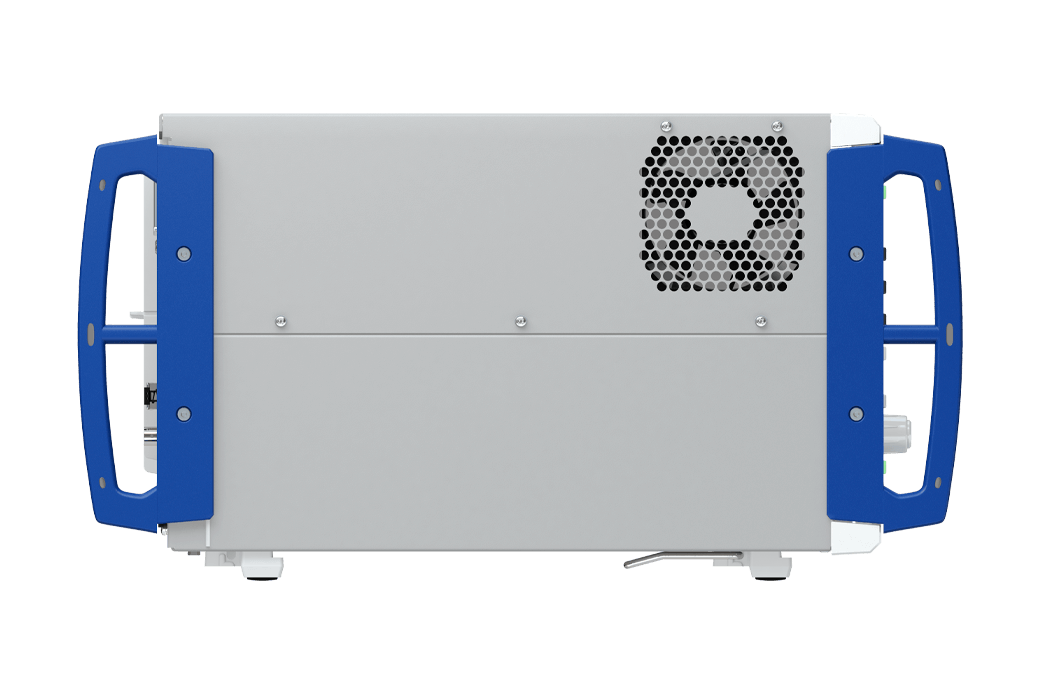

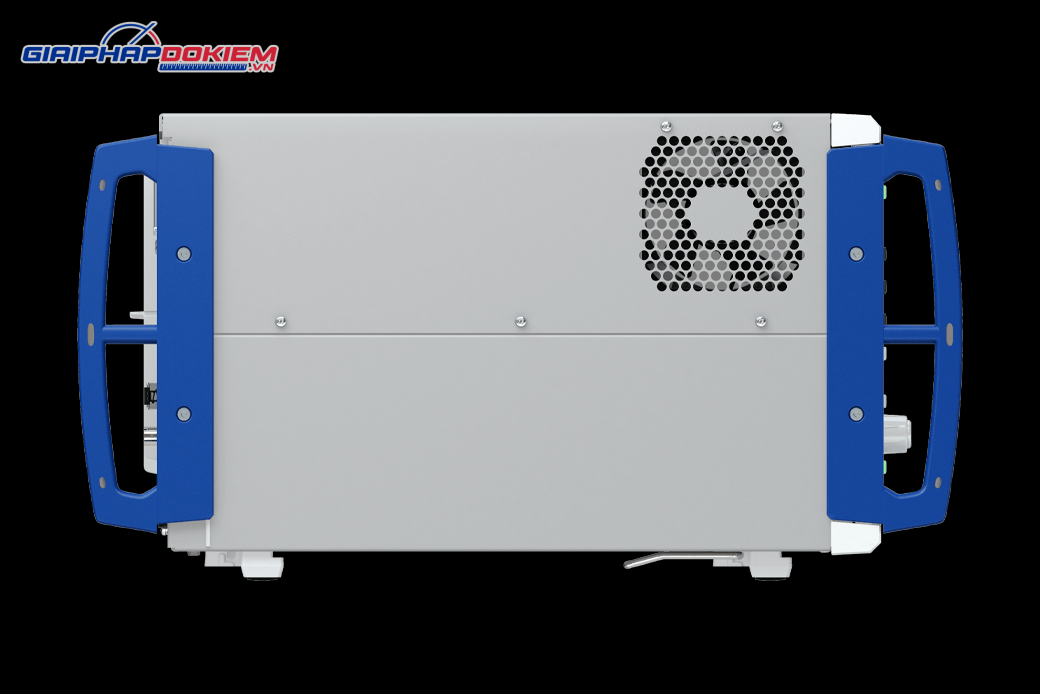

Thiết bị phân tích công suất Hioki PW8001

Giới thiệu thiết bị phân tích công suất Hioki PW8001

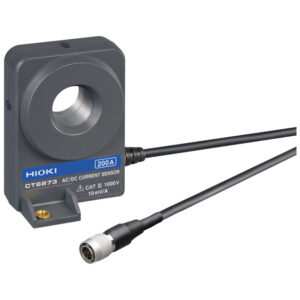

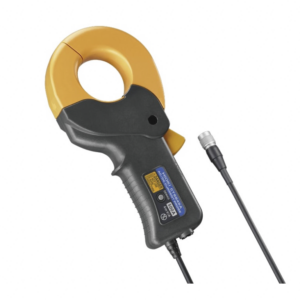

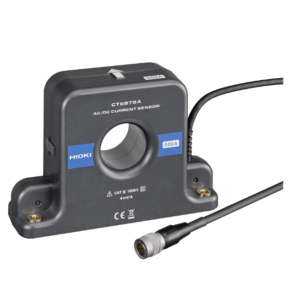

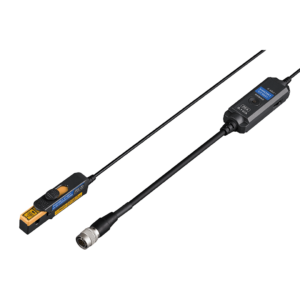

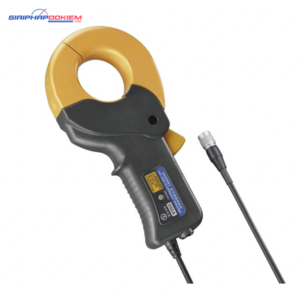

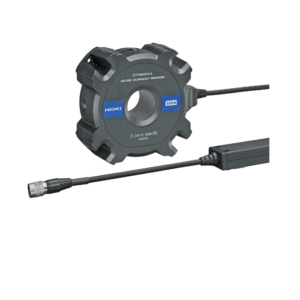

Hioki PW8001 thiết lập tiêu chuẩn mới cho các hệ thống phân tích công suất toàn diện, với HIOKI tiên phong cung cấp cả thiết bị phân tích công suất hàng đầu lẫn một bộ sưu tập cảm biến dòng điện chính xác cao, do chính công ty này nghiên cứu, phát triển và sản xuất.

Nhờ vào điều này, người dùng có thể điều chỉnh hiệu suất và đạt được kết quả chính xác hơn trong phạm vi đo từ DC đến các tần số cao, cũng như đo được hệ số công suất thấp một cách ổn định và chính xác, bằng cách sử dụng tính năng như hiệu chỉnh pha tự động.

Các thách thức mới của ngành được đề cập đến, bao gồm năng lực đo lường dòng điện lớn với điện áp cao đến 1500 V, tốc độ lấy mẫu đạt 15 MS/s, và các kịch bản đo đa kênh với việc ứng dụng các bán dẫn SiC/GaN trong nhiều lĩnh vực từ xe điện, mạng lưới điện thông minh, lò phản ứng đến các nguồn năng lượng tái tạo.

Đặc điểm nổi bật của Hioki PW8001

• Đạt được độ chính xác đỉnh cao trên thế giới: Cơ bản là ±0.03%, với DC ở ±0.05%, và tại 50 kHz là 0.2%.
• Ghi lại chính xác biến động tần số do chuyển đổi tốc độ nhanh: hiệu suất lấy mẫu đạt 18-bit, 15 MHz, khả năng chống nhiễu lên đến 110 dB ở 100 kHz.

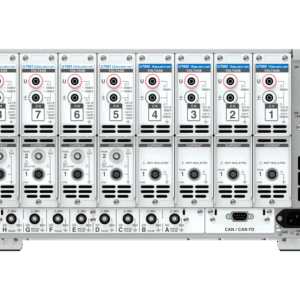

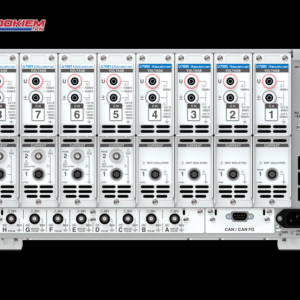

• Khả năng đo lường trên tới 8 kênh công suất: Thực hiện đo lường đa kênh lên đến 8.

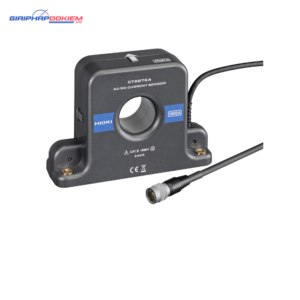

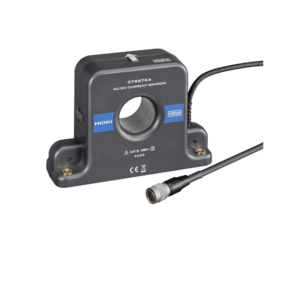

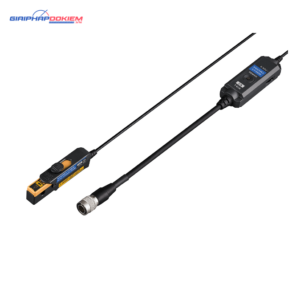

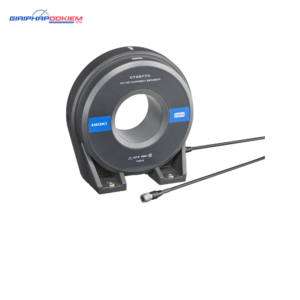

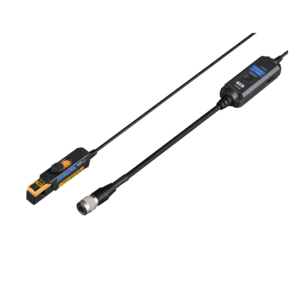

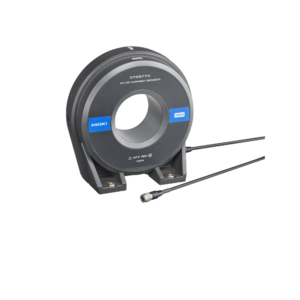

• Đo đạc chính xác hệ số công suất ở tần số cao, công suất thấp: tính năng hiệu chỉnh pha tự động cho cảm biến dòng điện.
• Phân tích đồng thời tối đa 4 động cơ: khả năng phân tích cùng lúc cho 4 hoặc 2 động cơ.
• Hioki PW8001 tích hợp dữ liệu đo vào mạng lưới CAN: hỗ trợ đầu ra dữ liệu qua CAN hoặc CAN FD.
• Kiểm định an toàn cho biến tần hệ thống năng lượng mặt trời ở điện áp cao: chứng nhận 1500 V DC CAT II / 1000 V DC CAT III.
• Được công nhận bởi Hệ thống Dịch vụ Hiệu chuẩn Nhật Bản (JCSS) trong việc đo lường điện DC.

* 1: Khi sử dụng Thiết bị đầu vào 15MS / S U7005

*2: Khi được sử dụng với cảm biến dòng điện có chức năng hiệu chỉnh pha tự động

* 3: Khi sử dụng Thiết bị đầu vào 2.5MS / S U7001

* 4: JCSS là tiêu chuẩn đáp ứng các yêu cầu của bộ tiêu chuẩn quốc tế ISO / IEC 17025.

Chú ý: Các đơn vị đầu vào cần được xác định khi đặt hàng. Để thực hiện việc đo lường, yêu cầu phải có các tùy chọn đơn vị đầu vào, dây dẫn áp và cảm biến dòng điện.

Tính năng của PW8001

Hioki PW8001 lý tưởng cho kỹ sư tập trung vào việc cải thiện hiệu quả chuyển đổi năng lượng

Độ chính xác đo kiểm đẳng cấp thế giới

Chỉ số chính xác cơ bản đạt ±0.03%, chính xác ở DC là ±0.05%, và ở tần số 50 kHz là 0.2%. Để kiểm định hiệu quả chuyển đổi năng lượng một cách chính xác, cần có công cụ đo công suất với độ chính xác cao qua nhiều dải tần, từ DC đến các tần số cao. PW8001 đảm bảo sự chính xác tuyệt vời trong phạm vi đo lường, không chỉ ở mức 50/60 Hz mà còn ở mức rộng lớn bao gồm cả DC và 50 kHz.

Điều này tạo điều kiện thuận lợi cho việc đánh giá độ chính xác trong việc chuyển đổi năng lượng, một quy trình yêu cầu phải đo lường ở nhiều tần số khác nhau.

Lưu lại một cách chính xác các biến động điện do chuyển đổi tốc độ nhanh gây ra

• Tốc độ lấy mẫu đạt 18-bit, 15 MHz
• Khả năng chống nhiễu 110 dB ở 100 kHz

Để kiểm định hiệu suất chuyển đổi năng lượng một cách chính xác, việc đo lường công suất chính xác qua các dải đo khác nhau, từ DC đến tần số cao, là yếu tố quan trọng.

PW8001 mang lại độ chính xác cao trong việc đo lường, không chỉ ở dải tần 50/60 Hz mà còn mở rộng đến toàn bộ dải, bao gồm DC và 50 kHz. Nhờ đó, nó hỗ trợ việc đánh giá chính xác về hiệu suất chuyển đổi năng lượng, một quá trình thường yêu cầu việc đo kiểm ở nhiều tần số khác nhau.

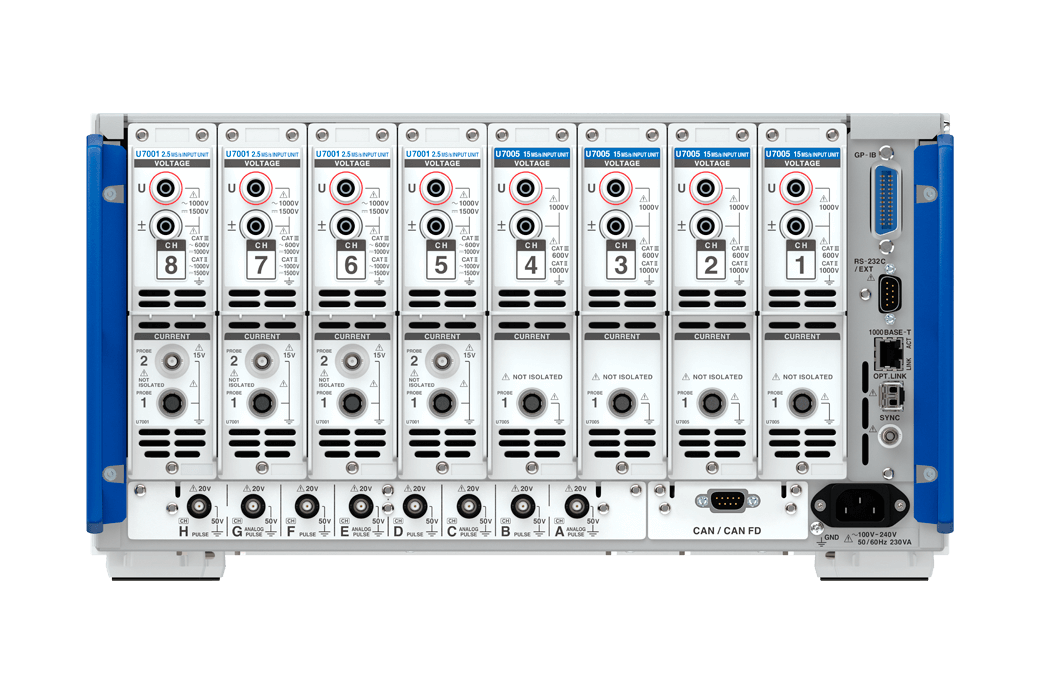

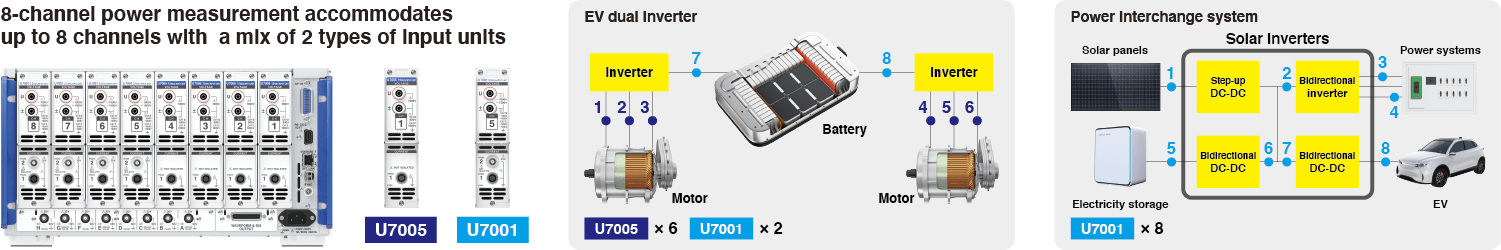

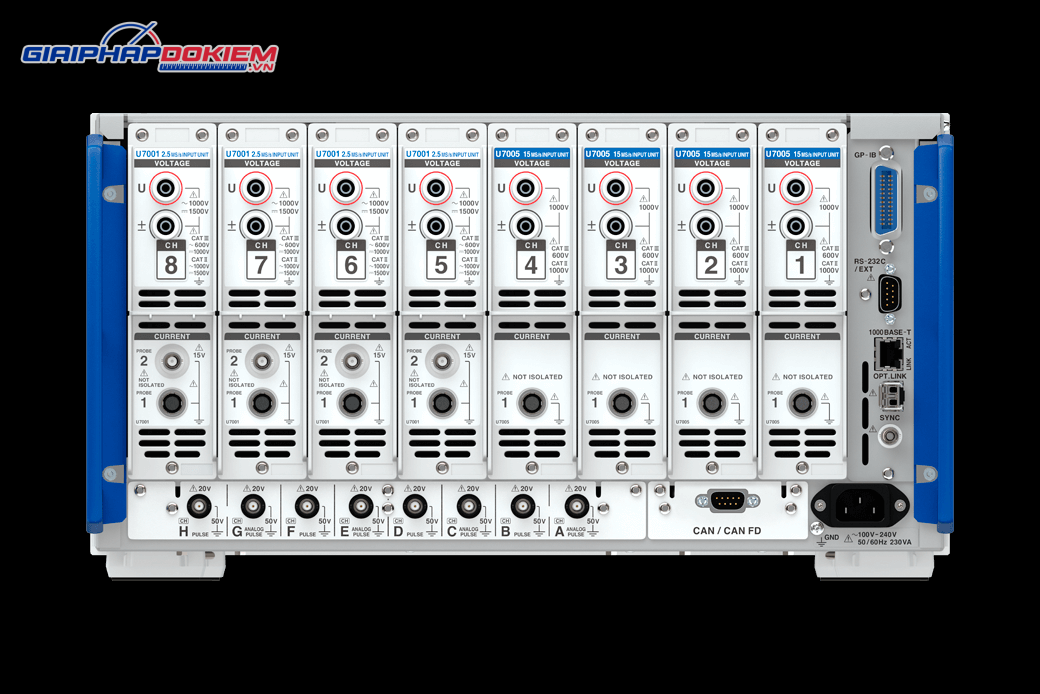

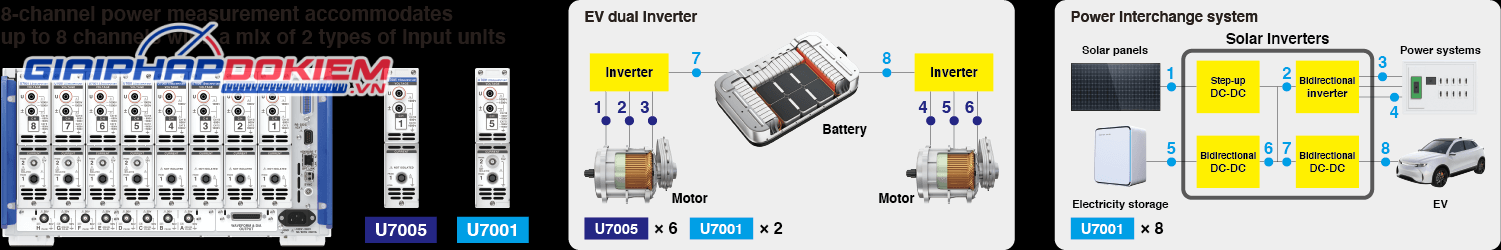

Hỗ trợ tối đa 8 kênh công suất để cải thiện hiệu quả công việc đo lường của bạn

• Đo lường công suất qua 8 kênh

Với sự phát triển của phần cứng trong các hệ thống truyền động xe điện (EV) áp dụng biến tần kép, cũng như trong các hệ thống quản lý năng lượng điện cho nhà thông minh sử dụng thiết kế đa mạch để tăng hiệu quả sử dụng năng lượng, việc đo lường đa kênh trở nên thiết yếu.

Thiết bị PW8001, với khả năng đo lường trên 8 kênh, đáp ứng nhu cầu này, cho phép đo đạc đồng thời ở 8 điểm khác nhau, hỗ trợ hiệu quả cho các ứng dụng như động cơ kép và các hệ thống năng lượng điện có nhiều mạch.

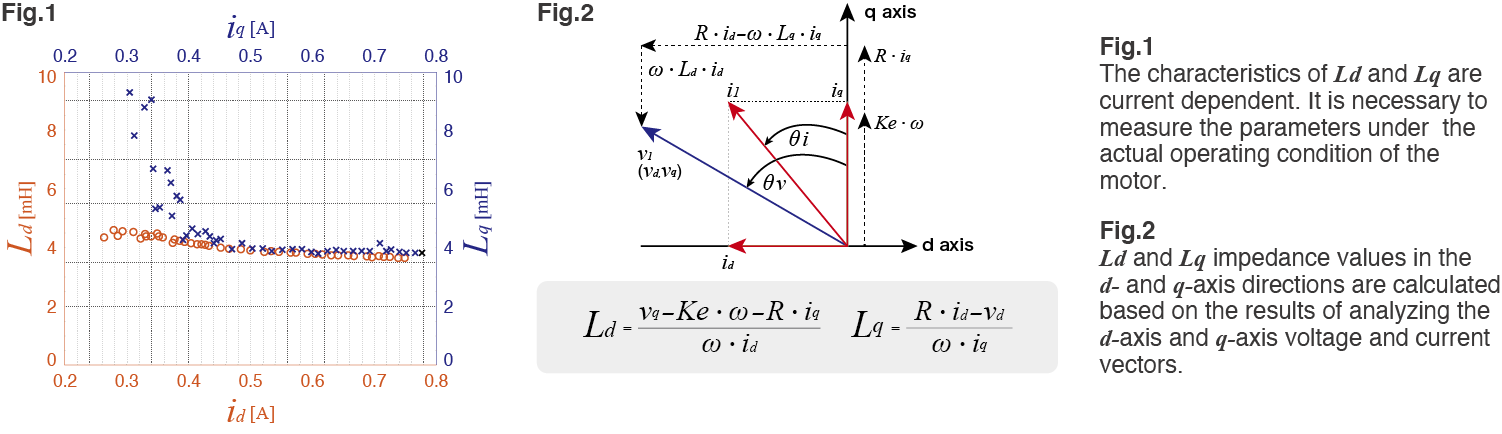

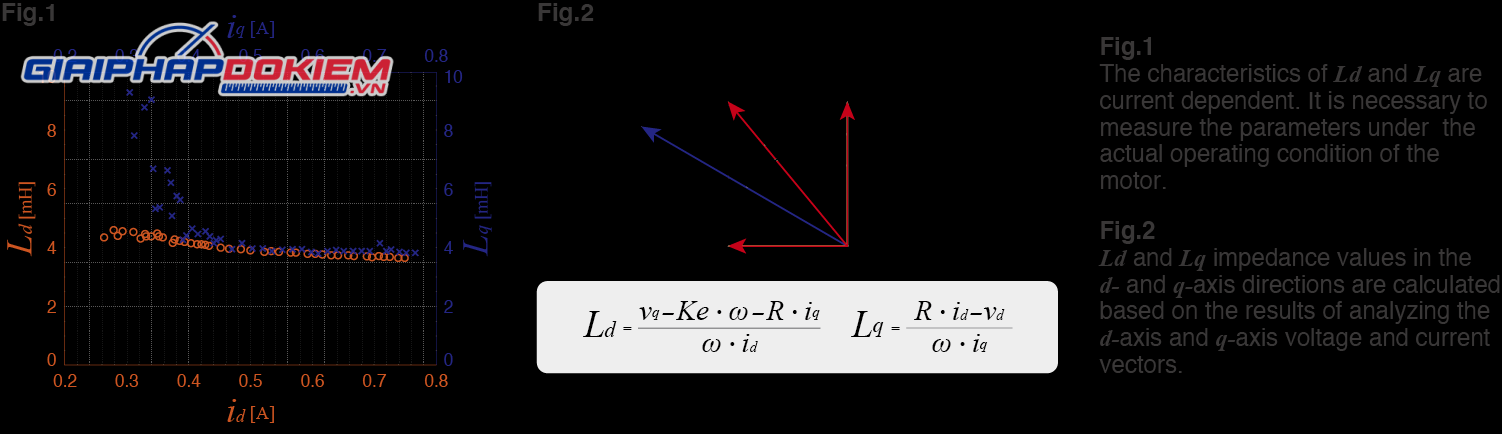

Đo kiểm thông số trực tuyến PMSM (* 2)

– Chức năng đo góc điện

Để quản lý hiệu quả động cơ đồng bộ nam châm vĩnh cửu (PMSM), việc đánh giá các thuộc tính động của động cơ dưới điều kiện hoạt động thực tế là rất quan trọng. Chức năng đo góc điện của PW8001 cho phép đo lường nâng cao về điện áp và dòng điện, điều này là cơ bản để thực hiện điều khiển vector dựa trên hệ tọa độ dq.

Thiết bị này có khả năng tính toán giá trị của Ld và Lg dựa trên các phép đo góc điện, từ đó xác định chính xác các thông số động cơ trong môi trường hoạt động thực tế.

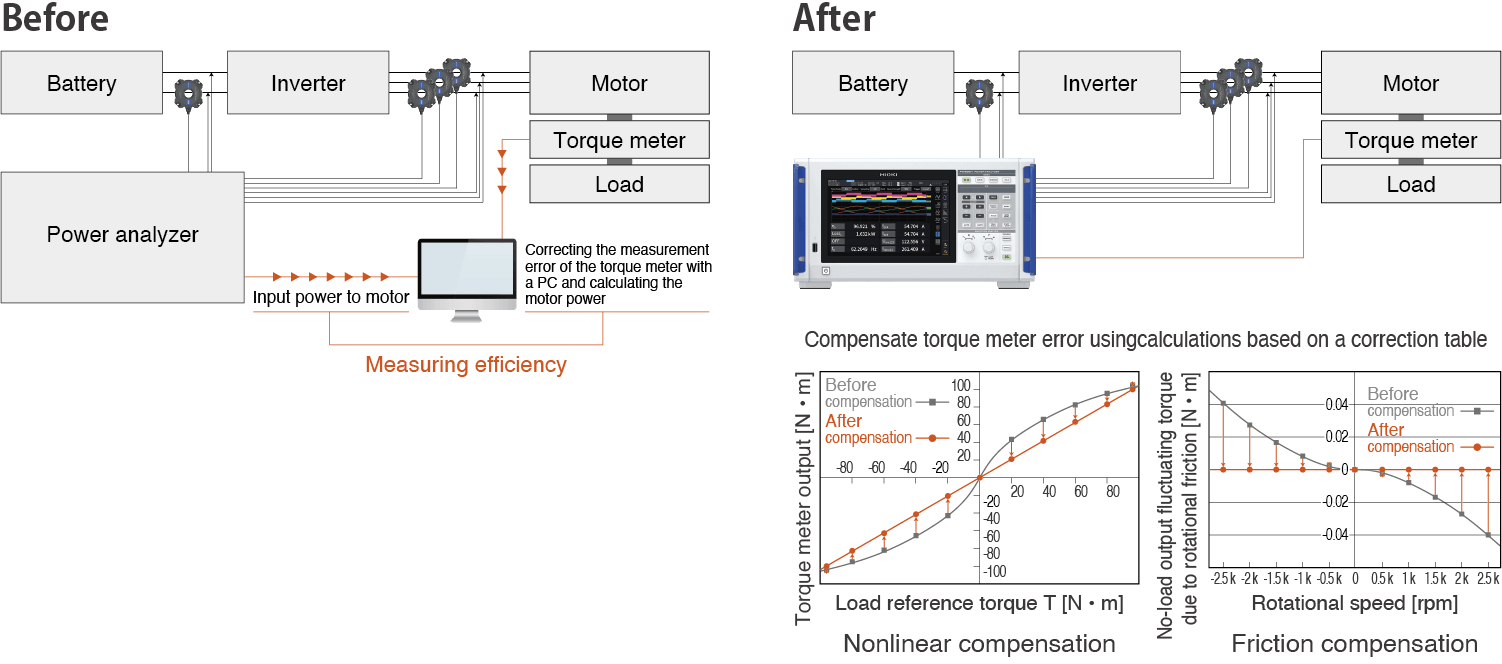

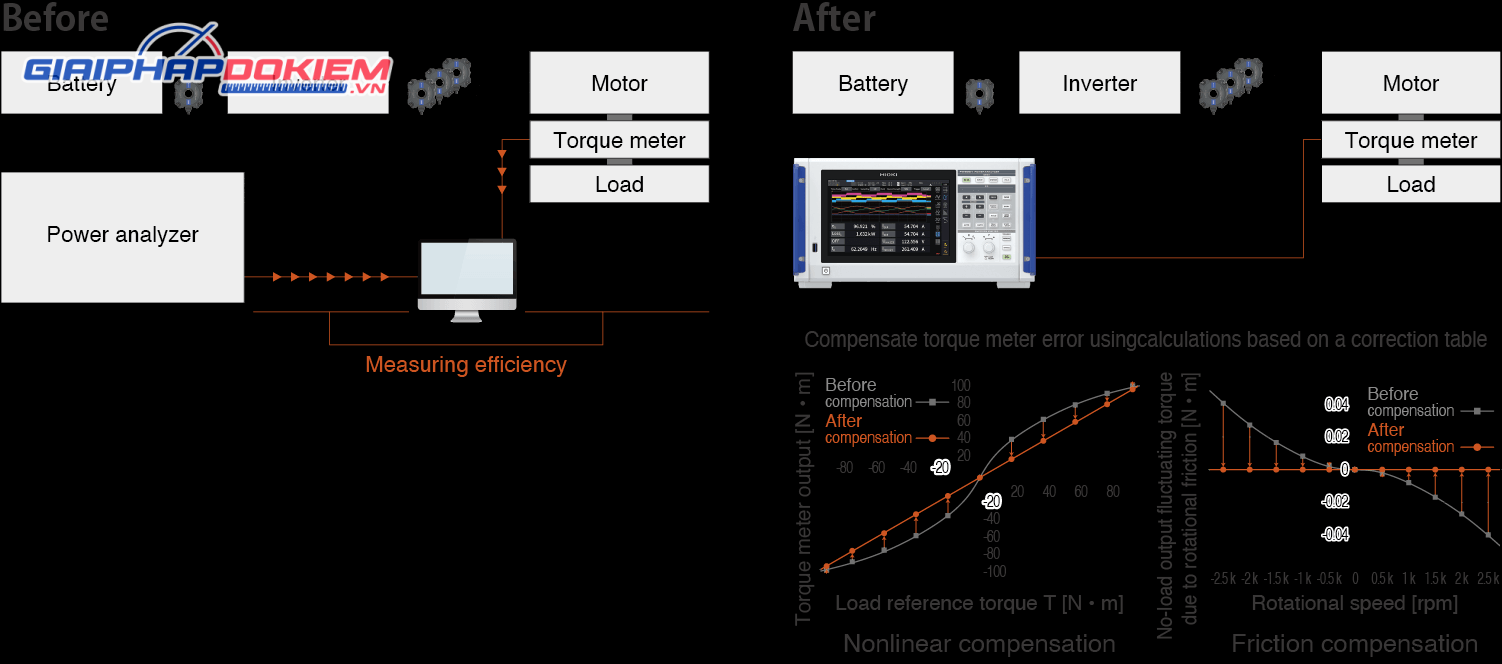

Bù lỗi phép đo mô-men xoắn (* 2)

– Các chức năng hiệu chuẩn giá trị momen xoắn kép

Sai số trong momen xoắn là yếu tố quan trọng ảnh hưởng tới việc phân tích hiệu năng động cơ. PW8001 có khả năng tiến hành tính toán dựa trên bảng hiệu chỉnh, được điều chỉnh theo giá trị do người sử dụng cung cấp, nhằm khắc phục vấn đề phi tuyến và ma sát. Ngoài ra, Hioki PW8001 còn có thể đánh giá một cách chính xác hiệu suất của các động cơ cao cấp.

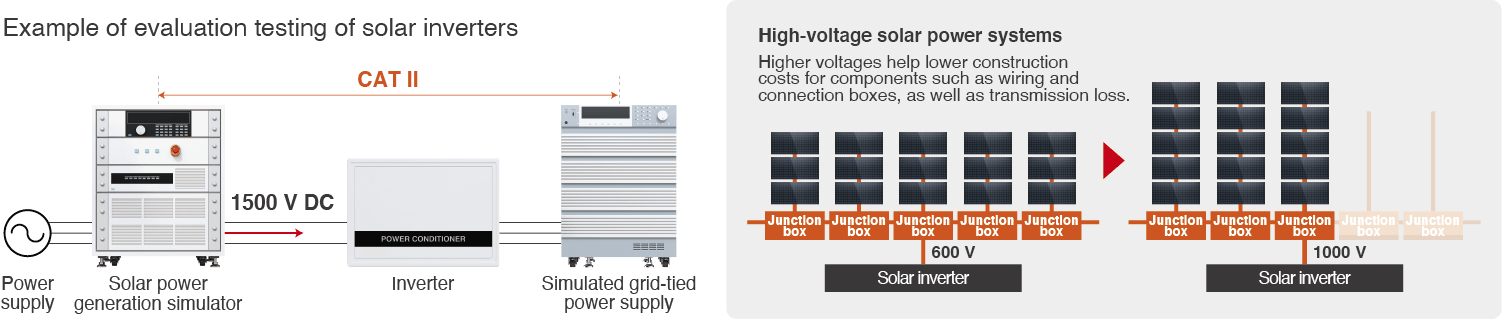

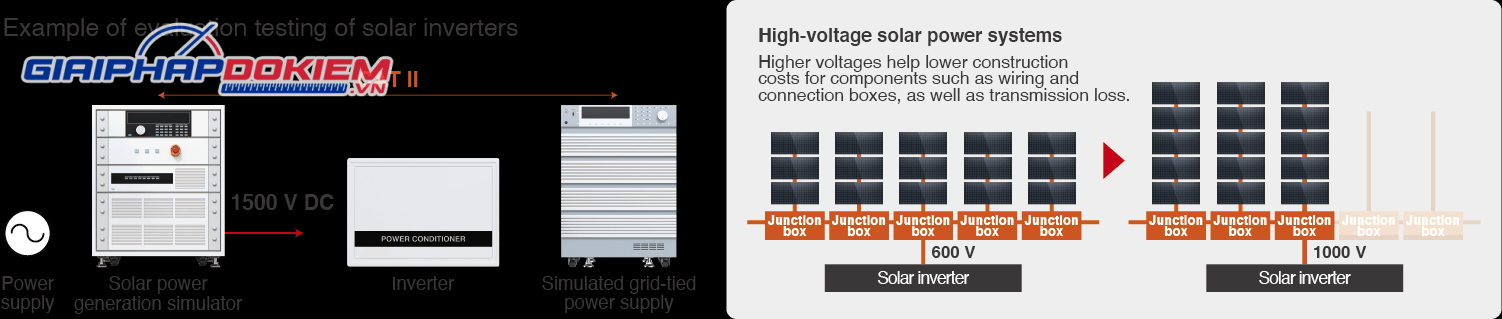

Việc đánh giá an toàn cho các điều hòa công suất với điện áp cao đang trở nên ngày càng quan trọng

– 1500 V DC CAT II, 1000 V DC CAT III (* 3)

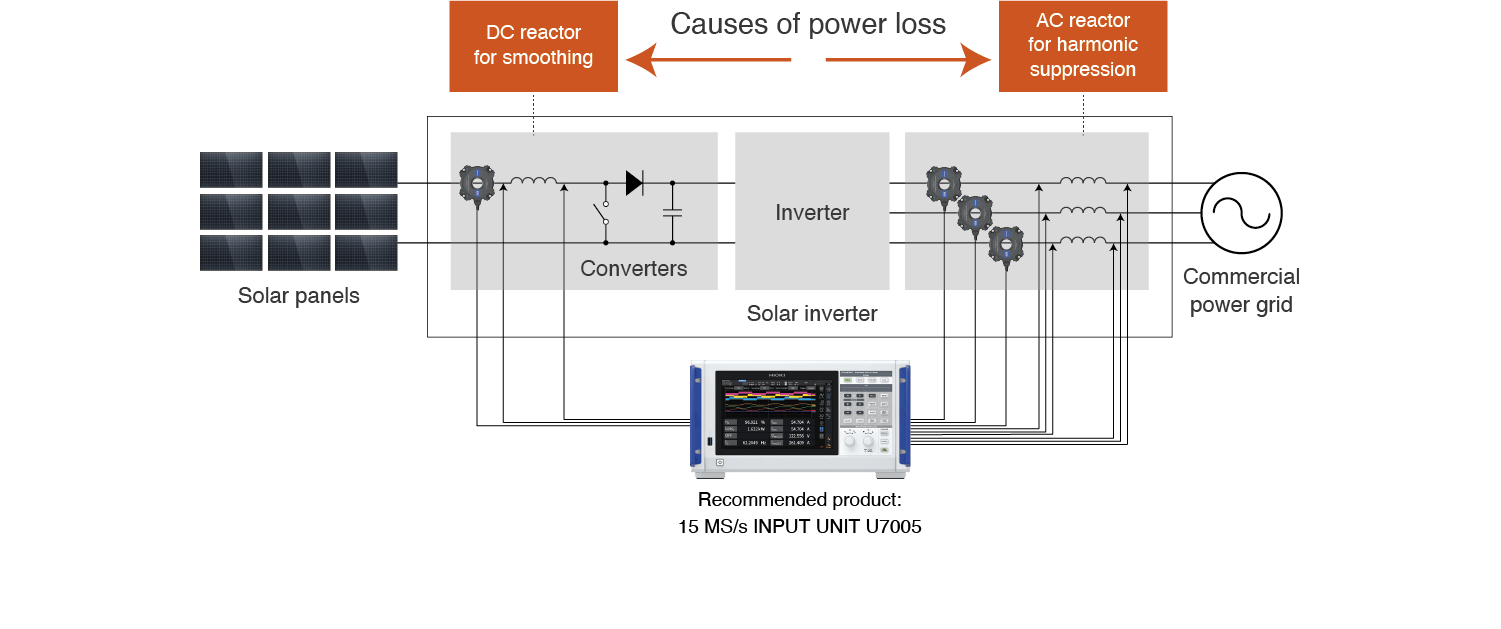

Hệ thống phát điện từ năng lượng tái tạo đang được phát triển để hoạt động với mức điện áp ngày càng cao, nhằm giảm thiểu chi phí lắp đặt và tổn thất năng lượng trong quá trình truyền dẫn. Việc kiểm tra an toàn và hiệu quả của các hệ thống này đòi hỏi các thiết bị đo lường có khả năng xử lý điện áp cao.

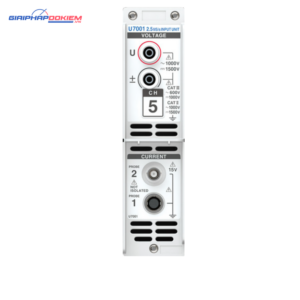

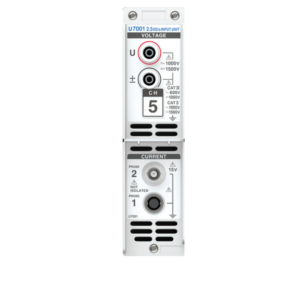

Trong số đó, Hioki PW8001, kết hợp với Unit đầu vào U7001, có khả năng chính xác đo lường điện áp đầu vào cao tới 1500 V DC dưới chuẩn CAT II và 1000 V DC dưới chuẩn CAT III một cách trực tiếp. Dây điện áp L1025, tương thích với cả 1500 V DC (CAT II) và 1000 V DC (CAT III), cũng được cung cấp để hỗ trợ quá trình này.

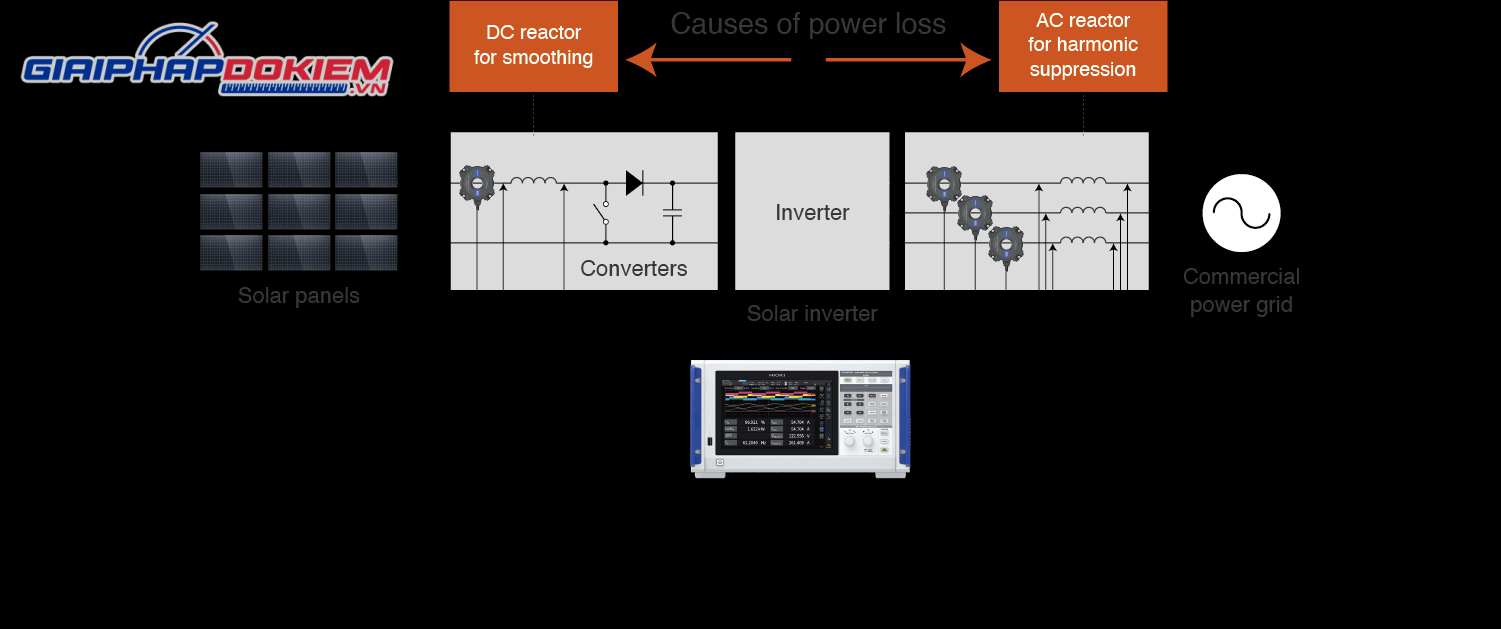

Phân tích tổn thất điện năng trong cuộn kháng

– Đo kiểm chính xác nguồn điện hệ số công suất thấp, tần số cao

Để nâng cao hiệu quả chuyển đổi năng lượng, việc xác định mức độ tổn thất điện năng trong cuộn cảm là bước quan trọng. Khi tổn thất trong cuộn cảm giảm, hệ số công suất cũng giảm theo, làm tăng độ khó của việc đo lường chính xác.

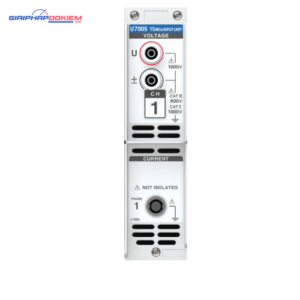

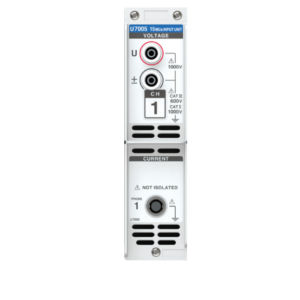

U7005, với khả năng chịu nhiễu tốt và tính năng ưu việt trong phạm vi tần số cao, đem lại lợi thế đặc biệt trong việc phân tích tổn thất điện năng ở những lò phản ứng với hệ số công suất thấp và tần số cao.

• * 1: Khi sử dụng Thiết bị đầu vào 15MS / S U7005
• * 2: Các kiểu máy chỉ được trang bị chức năng phân tích động cơ
• * 3: Khi sử dụng Thiết bị đầu vào 2.5MS / S U7001
