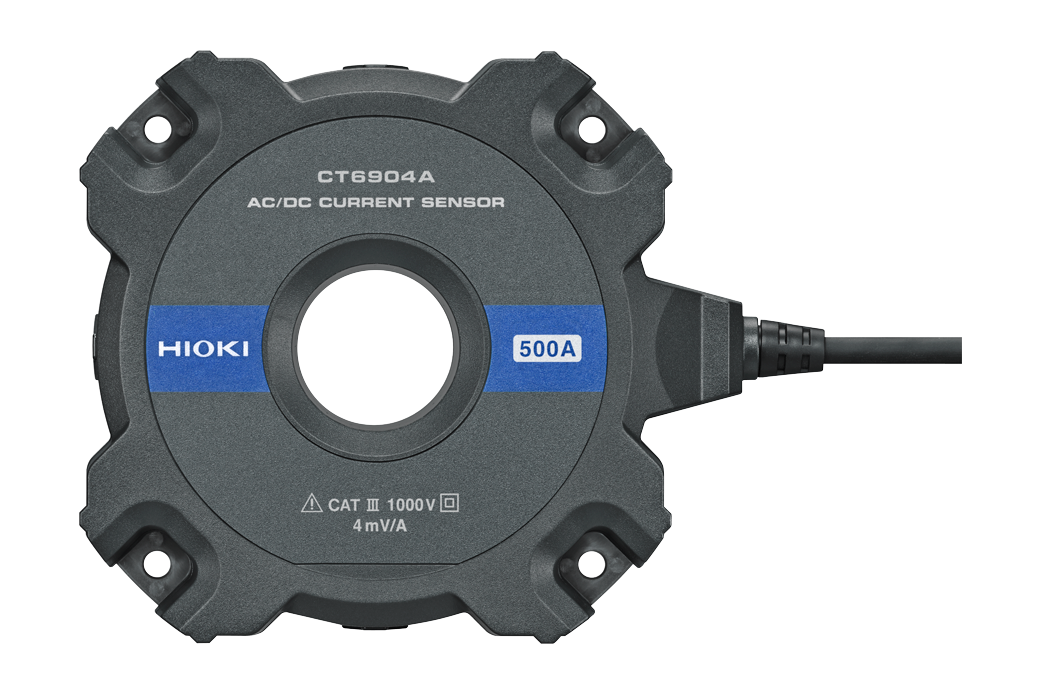

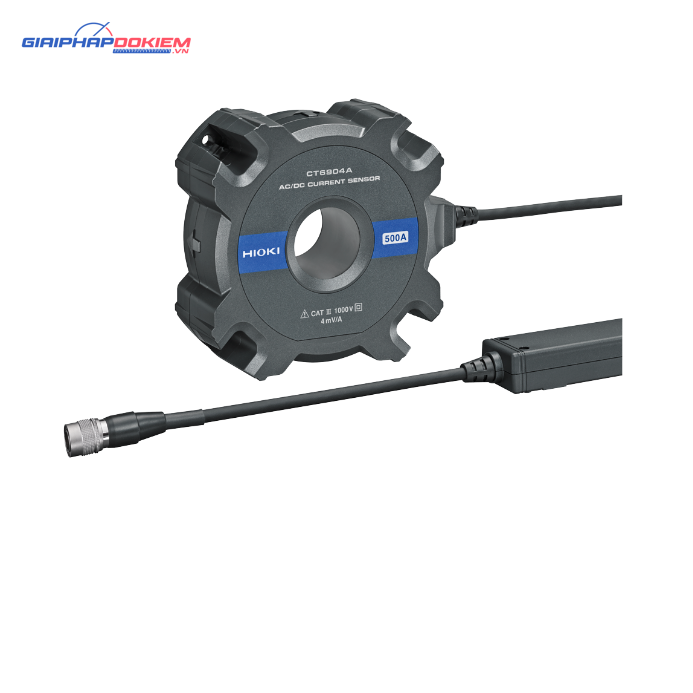

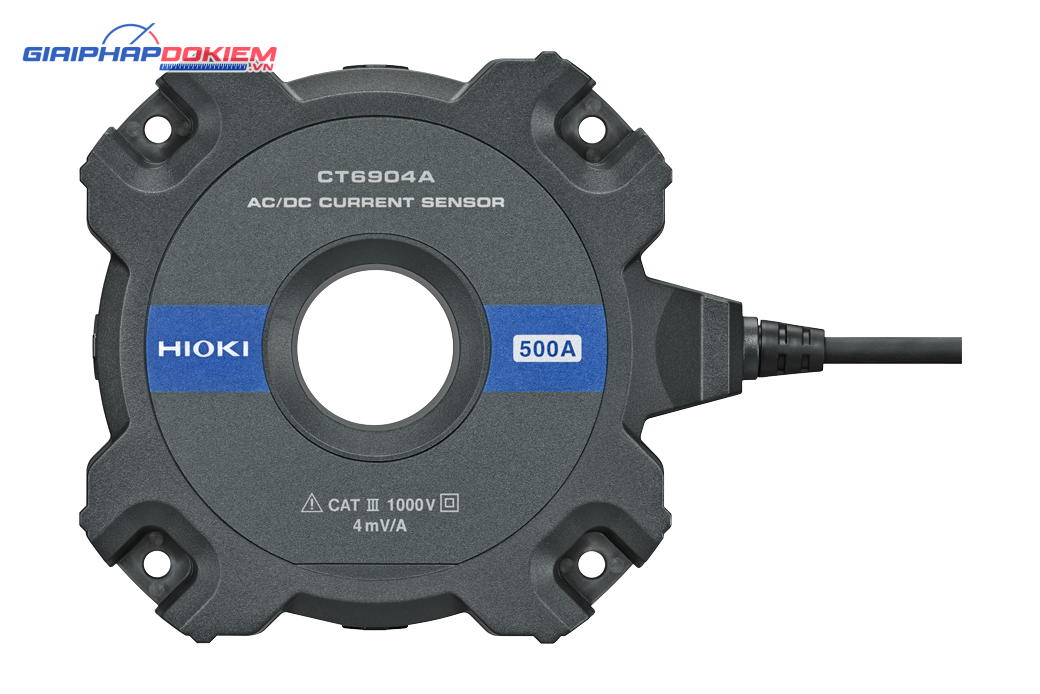

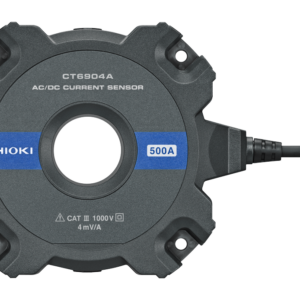

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6904A

Cảm biến dòng điện xoay chiều và một chiều, dạng chuyển tiếp từ Hioki, có thể liên kết trực tiếp với các thiết bị như Máy phân tích nguồn và HiCorders của Hioki thông qua bộ nhớ tích hợp. Hơn nữa, thiết bị này cũng tương thích với Máy đo công suất, Máy hiện sóng, DMM, và nhiều thiết bị khác khi dùng chung với bộ cảm biến đặc biệt tùy chọn.

Model CT6904A, với phạm vi tần số từ DC tới 4 MHz (trong khi phiên bản CT6904A-1 từ DC tới 2 MHz) và có khả năng chịu dòng điện lên tới 500 A, thích hợp cho việc ứng dụng trong các dự án R&D, bao gồm việc đo lường sự mất mát ở lò phản ứng tần số cao, hệ thống sạc không dây và động cơ EV với biến tần.

Thiết kế để hoạt động ổn định với các thiết bị có điện trở đầu vào cao, từ 1 MΩ trở lên.

Đặc điểm nổi bật của Hioki CT6904A

Sự chính xác cao được đảm bảo khi sử dụng cùng với các máy phân tích công suất của HIOKI, bao gồm PW8001 và PW6001. Để hiểu rõ hơn về độ chính xác này, bạn nên tham khảo qua hướng dẫn sử dụng đi kèm.
Được thiết kế để đo lường các dòng điện mạnh mẽ lên đến 500 A (rms).
CT6904A có khả năng đo trong khoảng tần số từ DC đến 4 MHz (± 3 dB), trong khi phiên bản CT6904A-1 phạm vi từ DC đến 2 MHz (± 3 dB).
Độ tuyến tính xuất sắc, với sai số chỉ ± 5 ppm.
Hioki CT6904A có tỷ lệ loại bỏ nhiễu chế độ chung (CMRR) ấn tượng lên đến 120 dB tại 100 kHz.

Tính năng nổi bật của CT6904A

Công nghệ vô song thúc đẩy sự phát triển của phép đo dòng điện

Cảm biến chính xác cao áp dụng “phương pháp cân bằng từ thông (loại phát hiện thông qua cổng)” để đo dòng điện. Cuộn dây được sử dụng để nhận biết dòng điện ở tần số cao qua phương pháp CT, trong khi “cổng từ thông” chịu trách nhiệm phát hiện dòng điện một chiều và tần số thấp.

Phát hiện qua Cổng Từ Thông:

Tính năng này cung cấp đặc tính tuyến tính vượt trội, cho phép đo lường dòng điện ở các mức biên độ khác nhau với độ chính xác cực cao. Nhờ cơ chế hoạt động đặc biệt, các thành phần cổng từ thông dùng để nhận diện dòng DC cho thấy sự chính xác rất cao trong một dải nhiệt độ rộng, mang lại độ chính xác và ổn định nhiệt độ xuất sắc.

Điều này làm cho chúng trở nên lý tưởng cho việc thực hiện các phép đo yêu cầu độ chính xác cao, bao gồm việc sử dụng Máy phân tích công suất và Đồng hồ đo công suất. Cảm biến này có khả năng đo lường các yếu tố như hiệu suất biến tần, công suất đầu ra của biến tần, tổn thất của lò phản ứng/máy biến áp và các phép đo dòng DC kéo dài.

Dải tần rộng

Hioki CT6904A với khả năng đo từ DC đến 4 MHz và được coi là dòng cảm biến truyền qua cao cấp nhất, có thể chịu dòng lên tới 500 A. Phiên bản CT6904A-1, mở rộng đến 2 MHz, cũng thuộc vào dạng này. Khi kết hợp với Máy phân tích công suất PW8001, khả năng đo tần số cao và hệ số công suất thấp được thực hiện một cách chính xác.

Chức năng Hiệu chỉnh Pha Tự động:

Việc đo đạc tần số cao và hệ số công suất thấp đòi hỏi sự chính xác cao, đặc biệt là trong việc điều chỉnh pha. PW8001 có khả năng tự động phát hiện và hiệu chỉnh pha của cảm biến dòng điện với độ chính xác đến 0,001°, đảm bảo hiệu suất tối ưu cho cảm biến dòng điện mà không yêu cầu thêm sự can thiệp.

Chống ồn tốt

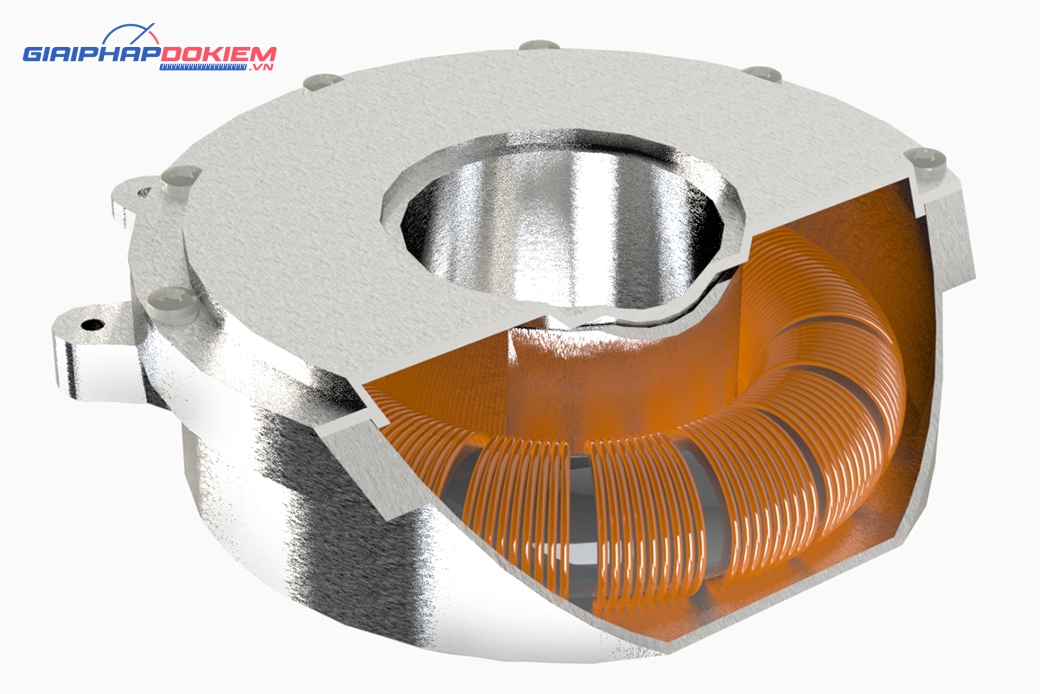

Thông qua việc bao phủ kín các cuộn dây được sắp xếp đối diện nhau bằng tấm chắn rắn có kiểu dáng đặc biệt, thiết bị này đạt được cả phạm vi băng thông rộng lẫn khả năng loại trừ nhiễu xuất sắc. Điều này cho phép việc đo đạc chính xác mà không bị ảnh hưởng bởi các điện áp nhiễu từ môi trường xung quanh.

Khả năng phát hiện tự động mang lại sự tiện lợi hơn nữa

Máy phân tích công suất PW8001 tự động nhận dạng cảm biến dòng điện nhờ vào bộ nhớ tích hợp (I2C-EEPROM) mà cảm biến có. Khi cảm biến được kết nối, PW8001 tự động đọc và áp dụng các thông tin như dữ liệu hiệu chỉnh pha, dòng điện định mức, tên và số sê-ri của cảm biến.

Trước đây, việc nhập các giá trị hiệu chỉnh pha vào thiết bị cần thực hiện thủ công, tiềm ẩn nguy cơ quên thiết lập hoặc sai sót trong nhập liệu. Nhưng với chức năng phát hiện tự động này, những vấn đề trên không còn là nỗi lo, giúp việc tính toán công suất trở nên chính xác hơn.

Đặc tính kỹ thuật cơ bản của Hioki CT6904A

Độ chính xác của Hioki CT6904A được đảm bảo: 1 năm

Dòng điện định mức	500 A AC / DC
Tối đa đầu vào cho phép	Trong phạm vi giảm nhiệt, Tuy nhiên, có thể cho phép tối đa ± 1000 A đỉnh nếu trong vòng 20 ms. (giá trị thiết kế)

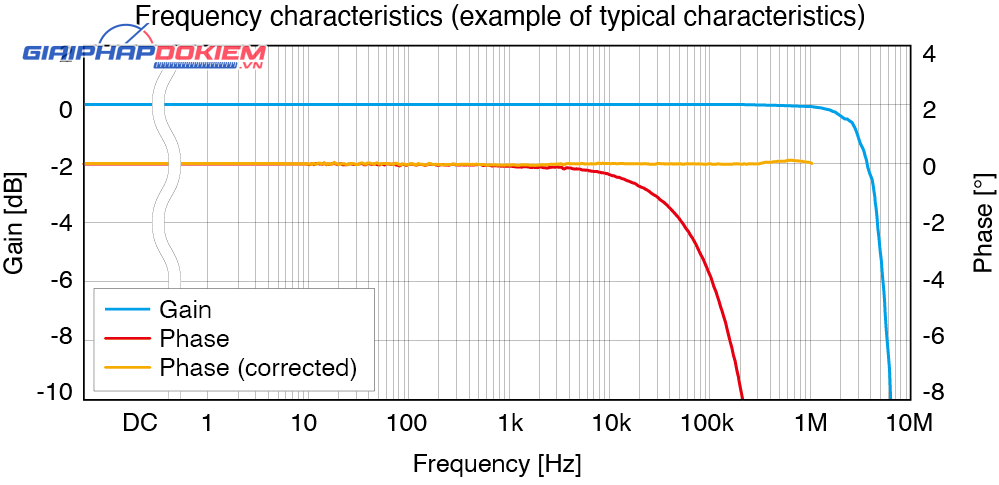

Băng thông tần số	Biên độ: DC đến 4 MHz (CT6904A), DC đến 2 MHz (CT6904A-1) Pha: DC đến 1 MHz
Tuyến tính	± 5 ppm điển hình (23 ° C (73 ° F))
Điện áp bù đắp	± 10 ppm Thông thường (23 ° C (73 ° F), không có đầu vào)
Độ chính xác cơ bản	DC (Biên độ: ± 0,025% rdg. ± 0,007% fs, Không có đặc điểm kỹ thuật pha) 45 Hz ≤ f ≤ 65 Hz (Biên độ: ± 0,02% rdg. ± 0,007% fs, Pha: ± 0,08 °)
Tỷ lệ điện áp đầu ra	4 mV / A định mức (Thiết bị này xuất ra điện áp AC + DC thông qua Bộ cảm biến)
Tối đa điện áp định mức với đất	1000 V CAT III
Đường kính lõi	φ 32 mm (1,26 in)
Nhiệt độ hoạt động, độ ẩm	-10 ° C đến 50 ° C (14 ° F đến 122 ° F) 80% RH trở xuống (không ngưng tụ)
Nguồn	Cấp nguồn qua Bộ phân tích công suất PW8001, PW6001, PW3390 hoặc Bộ cảm biến CT9555, CT9556, CT9557
Tối đa công suất định mức	Tối đa 7 VA (Phép đo 500 A / 55 Hz, với nguồn điện ± 12 V)
Kích thước và khối lượng	139 mm (5,47 in) W × 120 mm (4,72 in) H × 52 mm (2,05 in) D CT6904A: 1,05 kg (37 oz), chiều dài cáp 3 m (9,84 ft) CT6904A-1: 1,35 kg (47,6 oz), chiều dài cáp 10 m (32,81 ft)
Phụ kiện	Hướng dẫn sử dụng ×1, Hộp đựng ×1, Nhãn màu (để nhận dạng kênh) ×1, Thận trọng khi sử dụng ×1
