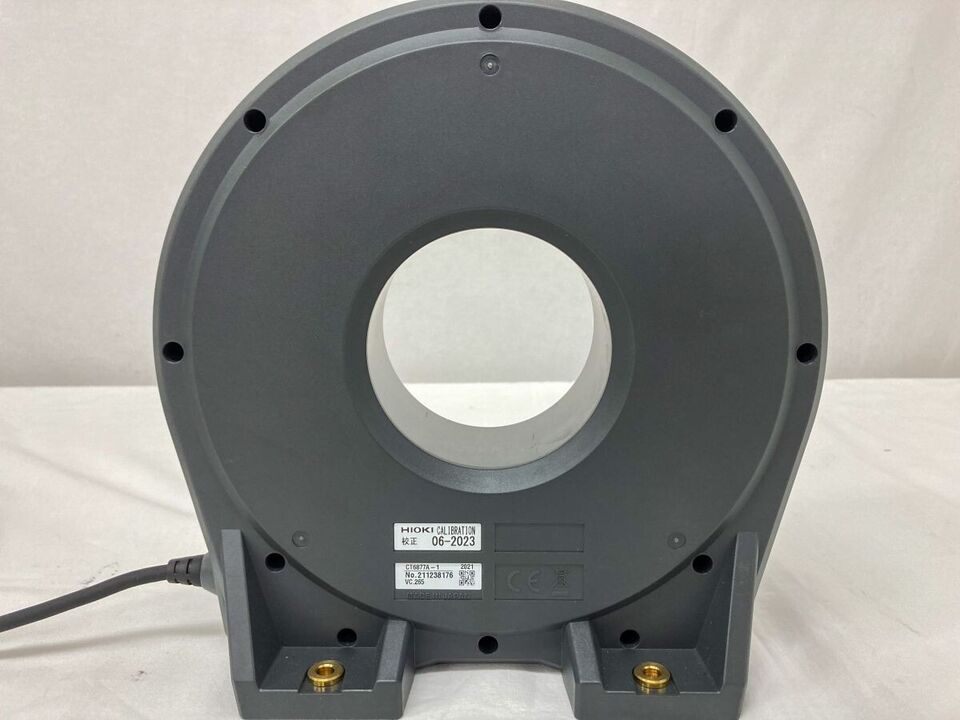

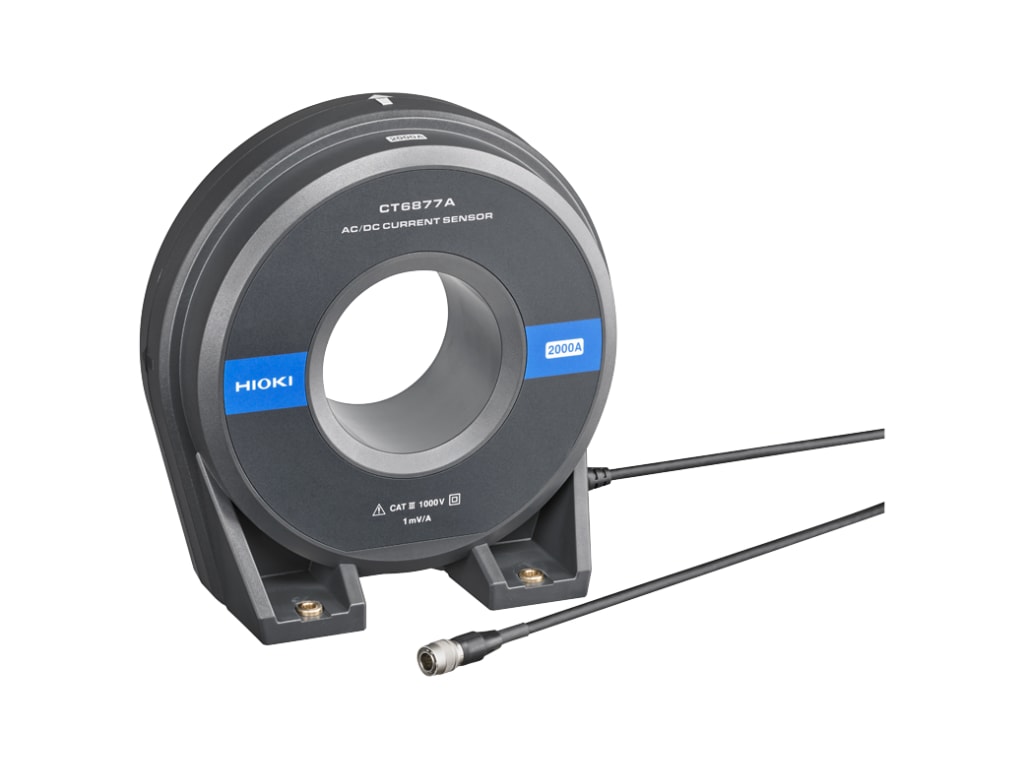

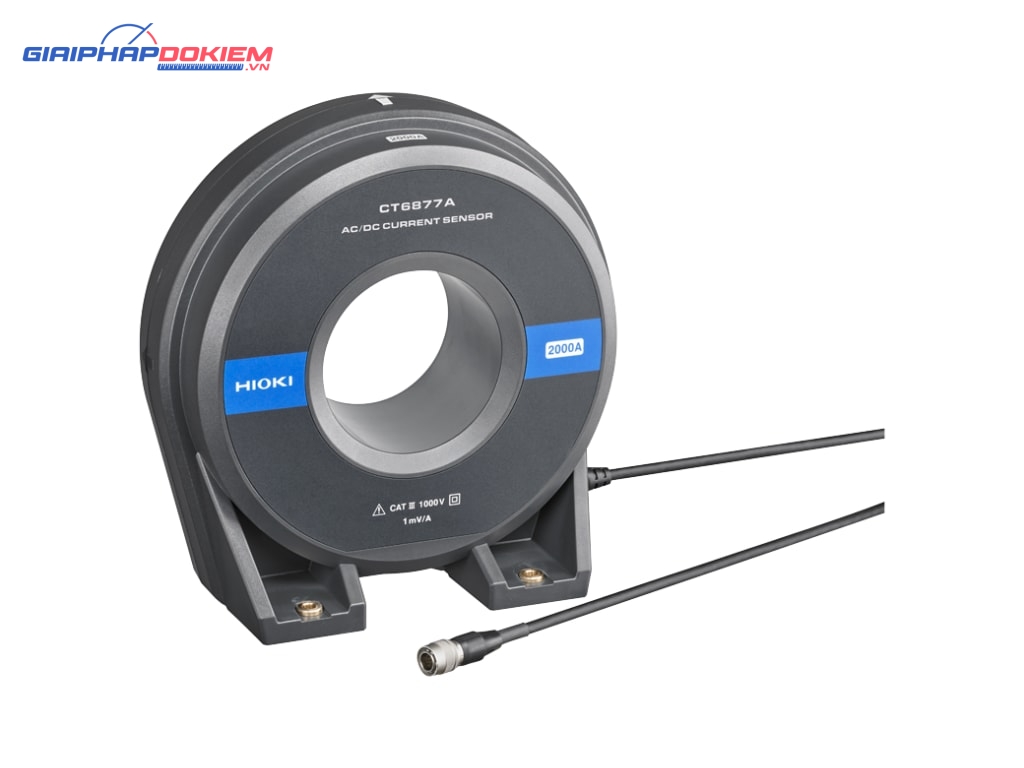

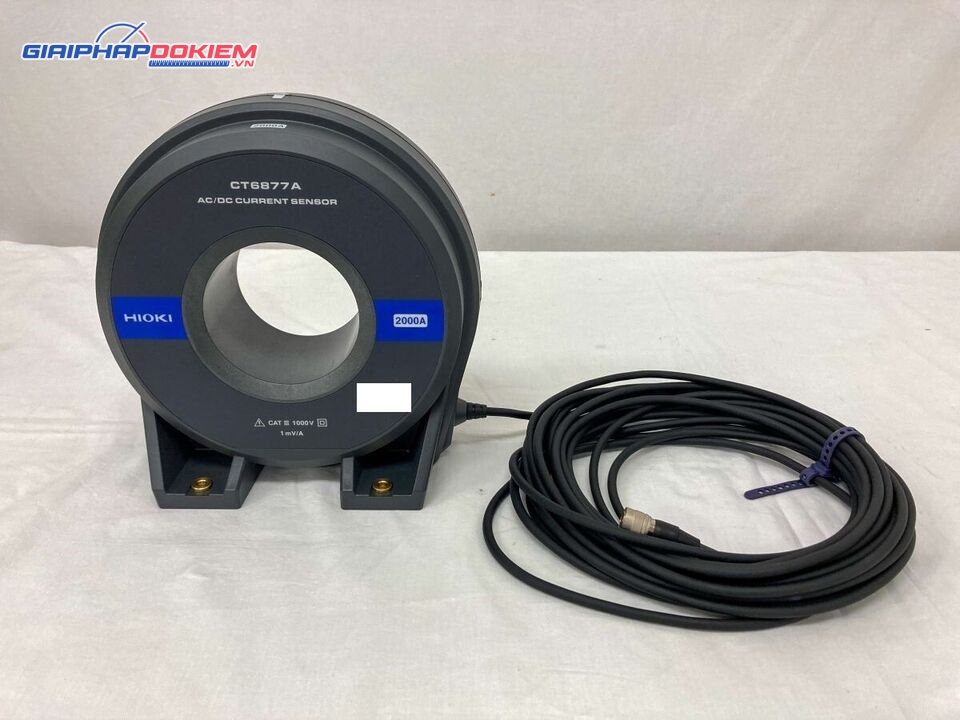

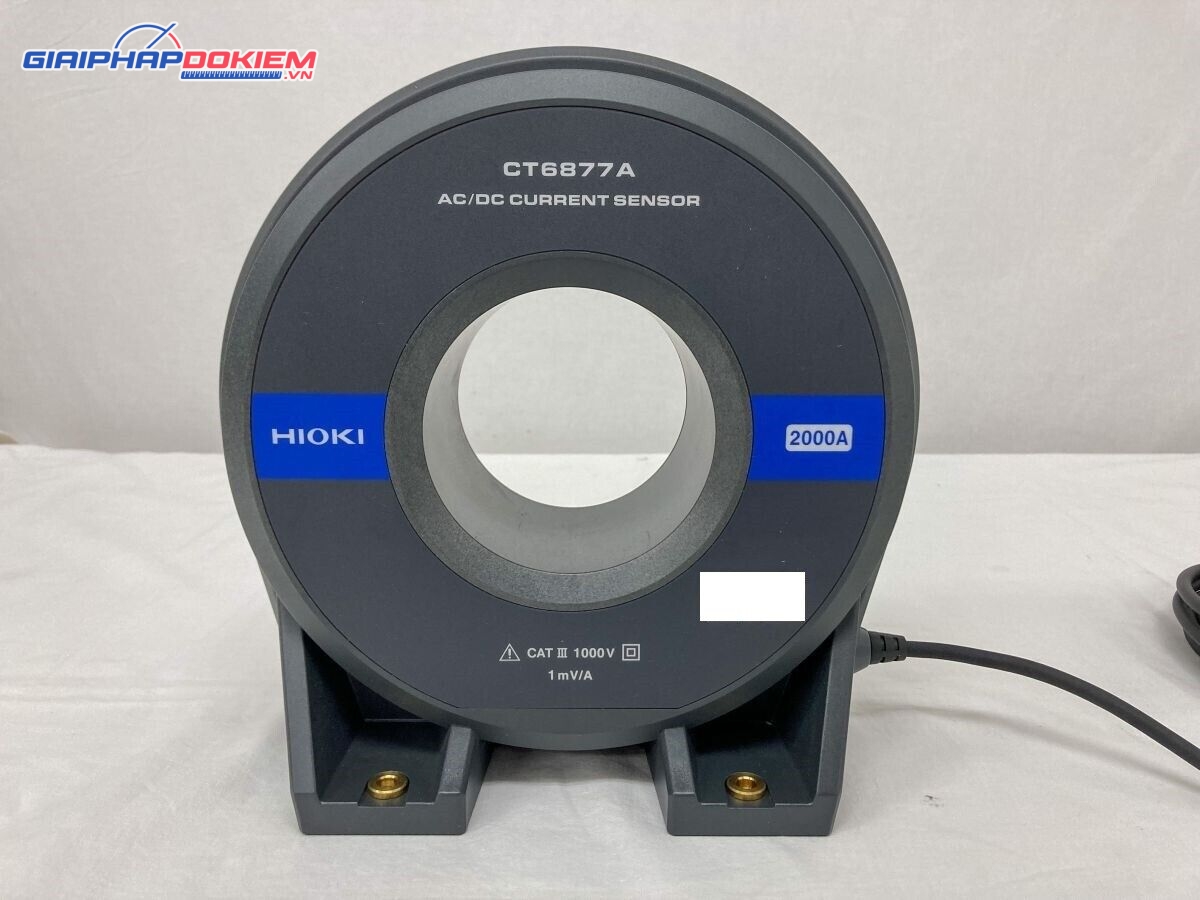

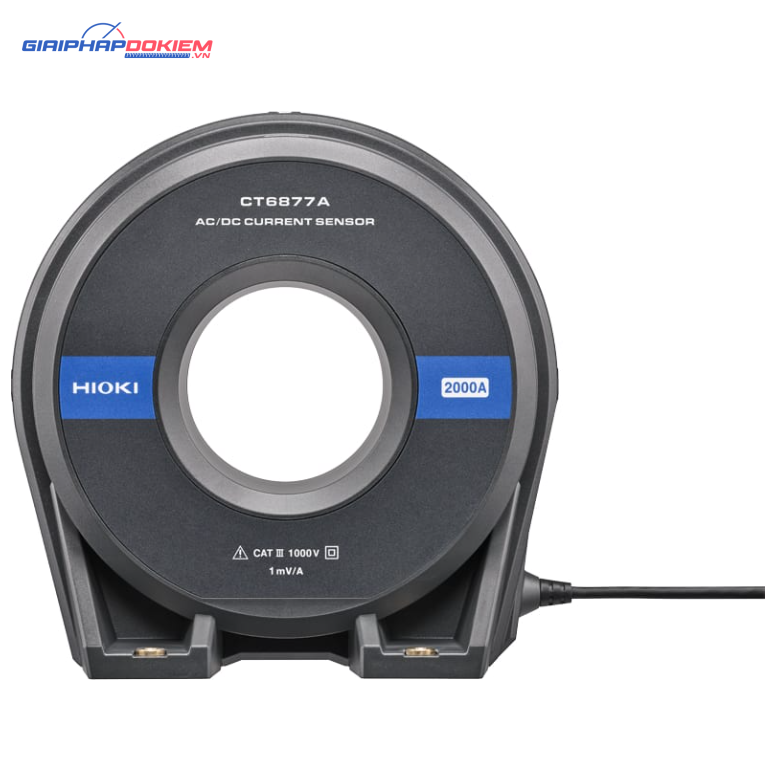

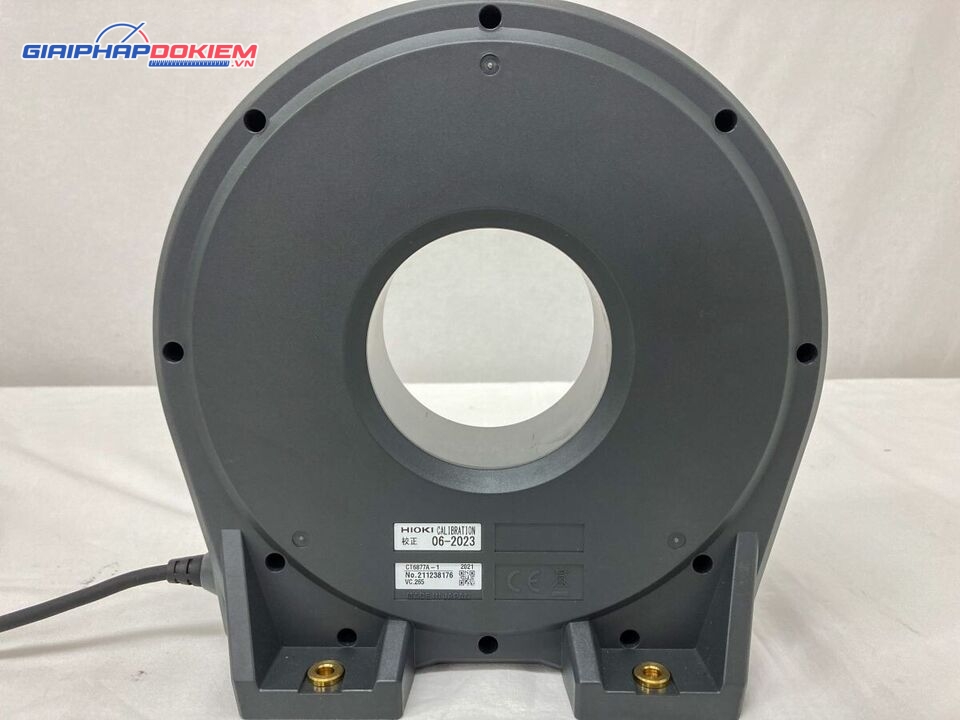

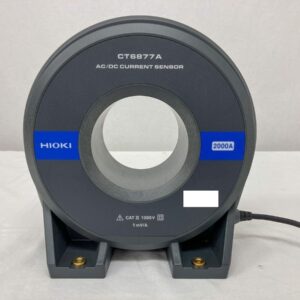

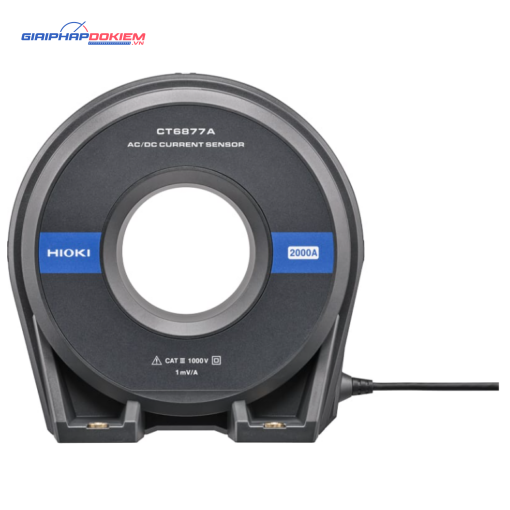

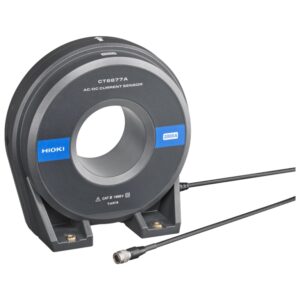

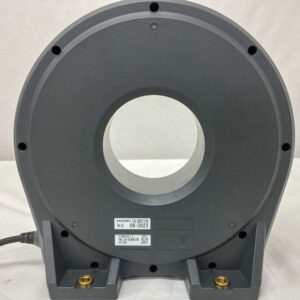

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6877A-1
Hioki CT6877A-1 là cảm biến dòng điện AC/DC có đặc điểm nổi bật:
- Đặc tính tần số cao cấp từ DC đến 1 MHz (biên độ).
- Một lớp vỏ bọc mạnh mẽ cho khả năng chống nhiễu xuất sắc cho phép đo dòng điện chính xác ngay cả khi bị chôn vùi trong nhiễu.
- Hioki CT6877A-1 lý tưởng cho năng lượng mặt trời, pin nhiên liệu để đo lường sạc/phóng pin và phía thứ cấp của bộ biến tần.
- Hệ thống phát hiện tự động thông tin cảm biến dòng điện khi kết nối với phân tích điện.
- Sử dụng với máy hiện sóng hoặc Memory HiCorders để quan sát dạng sóng (yêu cầu bộ cảm biến tùy chọn).
Tính năng của Hioki CT6877A-1

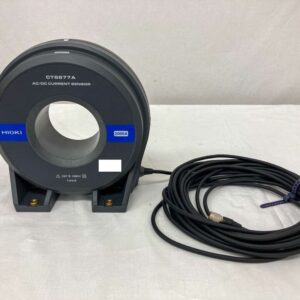

Cảm Biến Dòng Điện AC/DC, 2000A, DC đến 1 MHz, Cáp 10M
Hioki CT6877A-1 có dải tần từ DC đến 1 MHz và dòng định mức là 2000 A. Nó được sử dụng cho nghiên cứu và phát triển (R&D), đánh giá chất lượng, sản xuất và bảo trì trong các thị trường như hệ thống sạc không dây, động cơ biến tần cho thiết bị công nghiệp, bộ điều kiện công suất cho PV và cơ sở sạc nhanh cho EVs.
Các cảm biến AC/DC kiểu xuyên qua của Hioki có thể được kết nối trực tiếp với các Máy Phân Tích Công Suất Hioki và Memory HiCorders. Ngoài ra, chúng cũng có thể được kết nối với Đồng Hồ Đo Công Suất, Máy Hiện Sóng, DMMs, vv. bằng cách sử dụng một đơn vị cảm biến tùy chọn.
Các cảm biến xuyên qua cung cấp mức độ chính xác và ổn định cuối cùng. Với khả năng đo rộng lên đến 10 MHz và đo các dòng lớn lên đến 2000 A, chúng được sử dụng trong nghiên cứu và phát triển tiên tiến, và trong các ứng dụng yêu cầu độ chính xác đo cao, ví dụ, đánh giá thiết bị biến tần và đánh giá mất mát trong cuộn cảm và biến áp.
Thêm vào đó, cần thiết phải có các cảm biến có khả năng chống nhiễu vì nhiễu càng mạnh khi tần số tăng. Những cảm biến dòng điện này đo công suất chính xác trong khi cung cấp khả năng chống nhiễu mạnh mẽ trên một dải tần số rộng.
Trong đo lường tần số cao, khả năng chống nhiễu của cảm biến là rất quan trọng. Khả năng loại bỏ nhiễu của một cảm biến được biểu hiện qua tỷ lệ loại bỏ nhiễu chung (CMRR) của nó. Các cảm biến có CMRR cao loại bỏ nhiều nhiễu hơn và do đó có thể thực hiện các phép đo chính xác hơn.
Các cảm biến chính xác cao sử dụng “phương pháp không dòng flux (kiểu phát hiện cổng flux).” Các dòng điện tần số cao được phát hiện bằng cuộn dây (phương pháp CT), và dòng DC đến tần số thấp được phát hiện bằng “cổng flux”.
Phát Hiện Cổng Flux
Phương pháp phát hiện cổng flux mang lại các tính chất tuyến tính xuất sắc và có thể đo các dòng điện với nhiều cường độ khác nhau với độ chính xác cao. Các thành phần cổng flux được sử dụng cho việc phát hiện DC có độ lệch rất thấp trong một phạm vi nhiệt độ rộng do nguyên lý hoạt động của chúng, kết quả là độ chính xác cao và ổn định nhiệt độ xuất sắc.
Phương pháp này lý tưởng cho các phép đo yêu cầu độ chính xác cao, như Máy phân tích công suất và Đồng hồ đo công suất. Nó có thể được sử dụng cho các phép đo như hiệu suất biến tần, công suất đầu ra của biến tần, mất mát của reactor/biến áp, và các phép đo DC dài hạn.
Dải Tần Rộng
CT6877A-1 có dải tần từ DC đến 1 MHz và dòng định mức là 2000 A. Kết hợp với Máy Phân Tích Công Suất PW8001, công suất tần số cao và công suất yếu có hệ số công suất thấp có thể được đo một cách chính xác. PW8001 tự động thu thập và chỉnh sửa pha của cảm biến dòng với độ phân giải 0.001°, mang lại hiệu suất tốt nhất của cảm biến dòng mà không cần bất kỳ nỗ lực nào.
Phát Hiện Cảm Biến Dòng Tự Động
Cảm biến dòng được trang bị bộ nhớ (I2C-EEPROM). Khi cảm biến dòng được kết nối với Máy Phân Tích Công Suất PW8001, dữ liệu hiệu chỉnh pha, dòng định mức, tên mô hình của cảm biến và số sê-ri được thiết bị tự động nhận biết.
Thông số kỹ thuật của Hioki CT6877A-1
Đánh giá hiện tại | 2000 AC/DC |
Tối đa. Đầu vào cho phép | Trong phạm vi giảm công suất (trong phạm vi được chỉ định lên tới đỉnh ±3200 A) |
Đặc điểm tần số | Biên độ: DC đến 1 MHz, Pha: DC đến 700 kHz |
Độ chính xác cơ bản | Biên độ: ±0,04 %rdg. ±0,008% fs, Pha: ±0,1° |
Tốc độ điện áp đầu ra | Định mức 1 mV / A (Thiết bị này xuất điện áp AC+DC thông qua Bộ cảm biến. Sử dụng với thiết bị đầu vào điện áp có trở kháng đầu vào cao như 1 MΩ) |
Tối đa. Điện áp định mức tới trái đất | 1000 V AC/DC (50/60 Hz, CAT III) |
Đường kính lõi | φ 3,15″ (80 mm) |
Nhiệt độ hoạt động, độ ẩm | -40 đến 85°C (-40 đến 185°F), 80% RH trở xuống (không ngưng tụ) |
Nguồn cấp | Nguồn được bổ sung thông qua máy phân tích nguồn PW6001, PW3390 hoặc Bộ cảm biến CT9555, CT9556, CT9557 |
Tối đa. Công suất định mức | Tối đa 9,5 VA (ở 2000 A/55 Hz, yêu cầu nguồn điện ±12 V) |
Kích thước | 9,02 x 9,13 x 4,41″ (229 x 232 x 112 mm), chiều dài cáp 9,84′ (3 m) |
Cân nặng | 5 kg (176,4 oz) |
