Cách Sử Dụng Đồng Hồ Vạn Năng Điện Tử Đúng Cách, An Toàn & Dễ Hiểu Nhất

Ngày nay, đồng hồ vạn năng điện tử đã trở nên quá phổ biến và là công cụ không thể thiếu trong túi đồ nghề của các kỹ sư, thợ điện và gia đình để kiểm tra, sửa chữa điện nhanh chóng, chính xác. Tuy nhiên, liệu bạn đã biết cách sử dụng đồng hồ vạn năng điện tử sao cho chuẩn xác, an toàn và chuyên nghiệp nhất chưa? Nếu chưa, hãy cùng tham khảo ngay bài viết dưới đây của Giải Pháp Đo Kiểm để biết cách sử dụng hiệu quả.

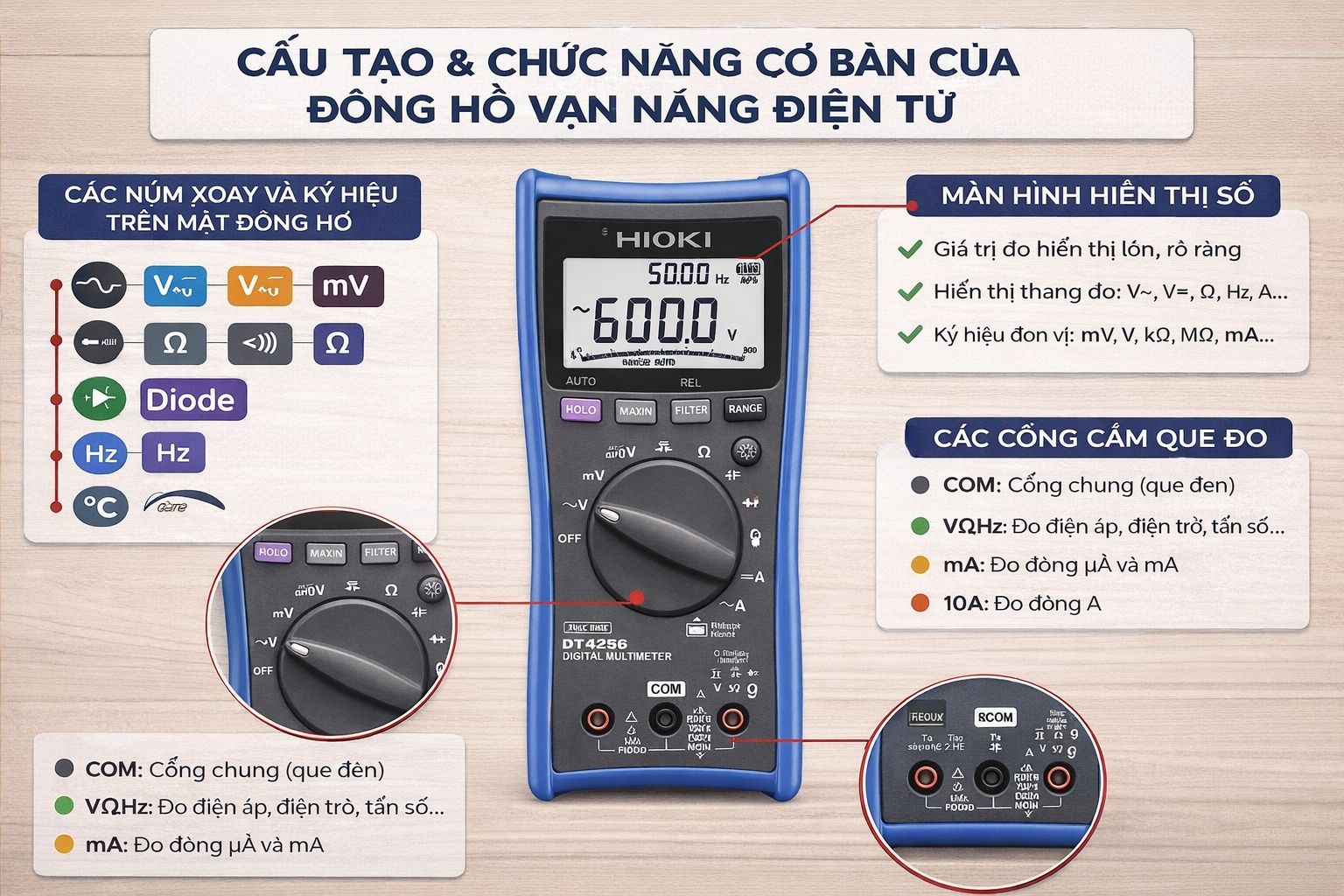

Cấu Tạo & Chức Năng Cơ Bản Của Đồng Hồ Vạn Năng Điện Tử

Trước khi bắt tay vào đo đạc các thông số điện bằng đồng hồ vạn năng, bạn cần phải hiểu rõ từng bộ phận trên thiết bị này để làm gì. Qua đó, sẽ giúp bạn nhanh chóng làm chủ và vận hành nó một cách hiệu quả, an toàn trên hết.

Các núm xoay và ký hiệu trên mặt đồng hồ

Đầu tiên là núm xoay nằm ngay trung tâm (chính giữa) của đồng hồ, là bộ phận quan trọng nhất dùng để chọn chức năng đo điện phù hợp. Xung quanh núm đo thường được bố trí sẵn các ký hiệu đại lượng điện chuẩn quốc tế như:

• V~ (ACV): Đo điện áp dòng điện xoay chiều (điện lưới gia đình).
• V- (DCV): Đo điện áp dòng điện một chiều (như pin, ắc quy, sạc điện thoại).
• A~ / A-: Đo cường độ dòng điện (xoay chiều hoặc một chiều).
• Ω (Ohm): Đo điện trở của linh kiện hoặc dây dẫn.
• F (Capacitance): Đo giá trị tụ điện.
• Biểu tượng sóng âm/Diode: Dùng để kiểm tra thông mạch hoặc kiểm linh kiện Diode.

Các cổng cắm que đo

Mỗi chiếc đồng hồ vạn năng điện tử thường đi kèm với 3 đến 4 cổng cắm dây đo, bao gồm:

• Cổng COM (Common): Đây là cổng tiếp đất chung cho mọi phép đo bằng đồng hồ vạn năng, dùng để cắm que đo màu đen.
• Cổng V/Ω/Hz: Dùng để cắm que đo màu đỏ khi thực hiện các phép đo điện áp, điện trở hoặc tần số.
• Cổng mA/uA: Tương tự như cổng V/Ω/Hz, nhưng chỉ dành cho phép đo dòng điện nhỏ (mA hoặc mA).
• Cổng 10A/20A: Đây là cổng chuyên dụng để cắm que đỏ khi đo dòng điện lớn. Tuyệt đối không dùng cổng này để đo điện áp vì sẽ gây ra ngắn mạch, dẫn đến hỏng thiết bị.

Cách đọc màn hình hiển thị số

Khác với đồng hồ vạn năng kim, khi đọc kết quả cần xác định vị trí kim chỉ thị dừng lại tại vạch chia độ tương ứng với giá trị dòng điện đo được. Đồng hồ vạn năng điện tử sử dụng cơ chế hiển thị trực tiếp giá trị đo được bằng con số hoặc các ký hiệu dưới đây:

• OL (Over Load): Giá trị dòng điện đo được vượt quá thang đo đang sử dụng hoặc mạch điện cần đo đang bị hở.
• Dấu trừ (-) trước chỉ số: Là dấu hiệu cho thấy bạn cắm ngược vị trí của của dây đo trên đồng hồ vạn năng hoặc trên các đầu tiếp xúc với vật thể cần đo.
• Ký hiệu đơn vị: Một số đồng hồ vạn năng có chế độ tự động chọn thang đo phù hợp với thiết bị cần đo, thường đi sau chữ số là các kí hiệu đơn vị mV, V, kΩ, MΩ,…

Sau khi đã nắm được cấu tạo của đồng hồ vạn năng, tiếp theo chúng ta sẽ trực tiếp bắt tay vào cách sử dụng đồng hồ vạn năng điện tử để kiểm tra chính xác các thông số điện cụ thể.

Hướng Dẫn Cách Sử Dụng Đồng Hồ Vạn Năng Điện Tử Cơ Bản

Dưới đây là hướng dẫn cách dùng đồng hồ vạn năng điện tử chi tiết, từng bước:

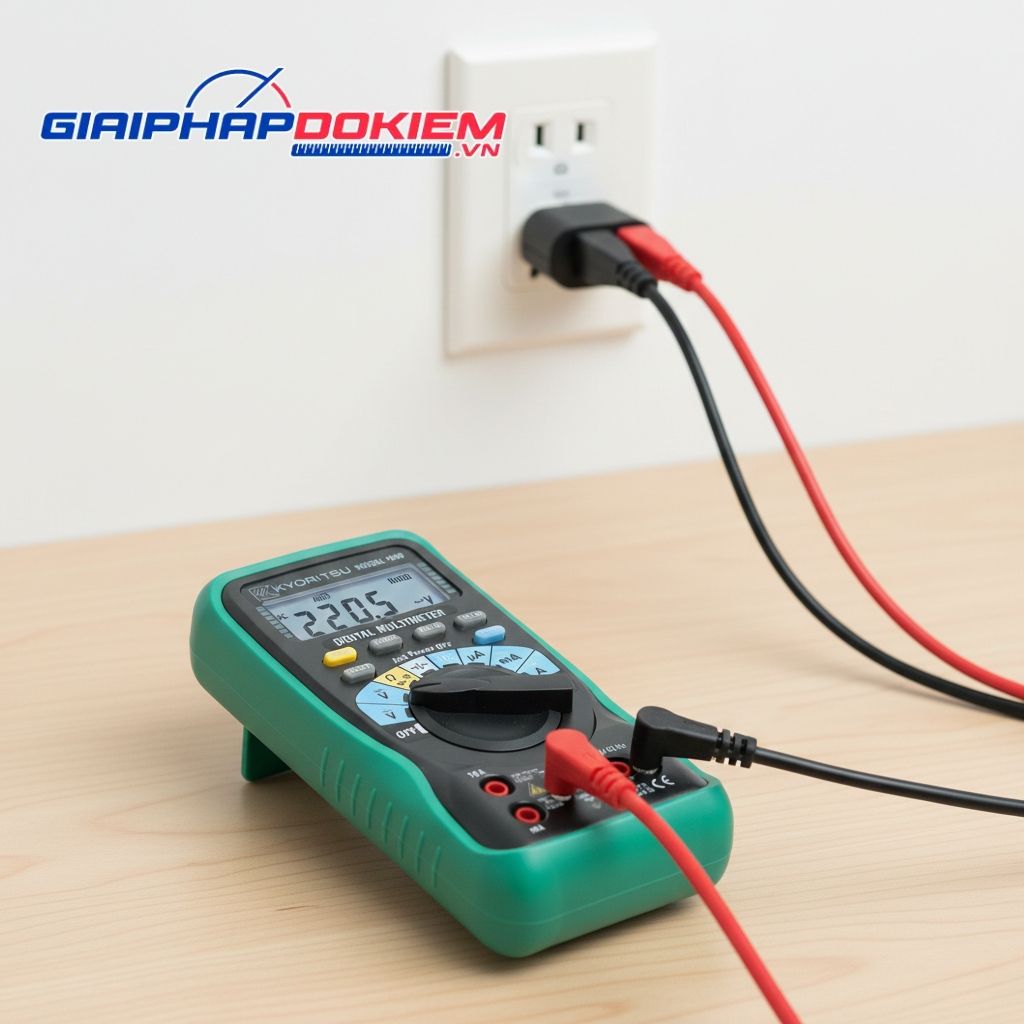

1. Cách đo điện áp xoay chiều (AC)

Cách sử dụng đồng hồ vạn năng điện tử để đo điện áp AC thường được dùng để kiểm tra cắm điện trong nhà có điện hay không hoặc điện áp trong các thiết bị điện trong ngưỡng 220V có ổn định hay không.

1. Cắm que đen vào cổng COM, que đỏ vào cổng V.
2. Xoay núm vặn sang thang V~ (AC) và chọn thang đo cao hơn 220V hoặc giá trị định mức của mạch điện cần đo.
3. Đặt hai đầu còn lại của que đo vào hai lỗ trên ổ cắm hoặc điểm cần đo (không cần phân biệt cực). Lưu ý, không được chạm tay vào phần kim loại trên dây đo, để tránh bị điện giật hoặc nhiễu tín hiệu thực tế.
4. Đọc kết quả hiển thị trên màn hình.

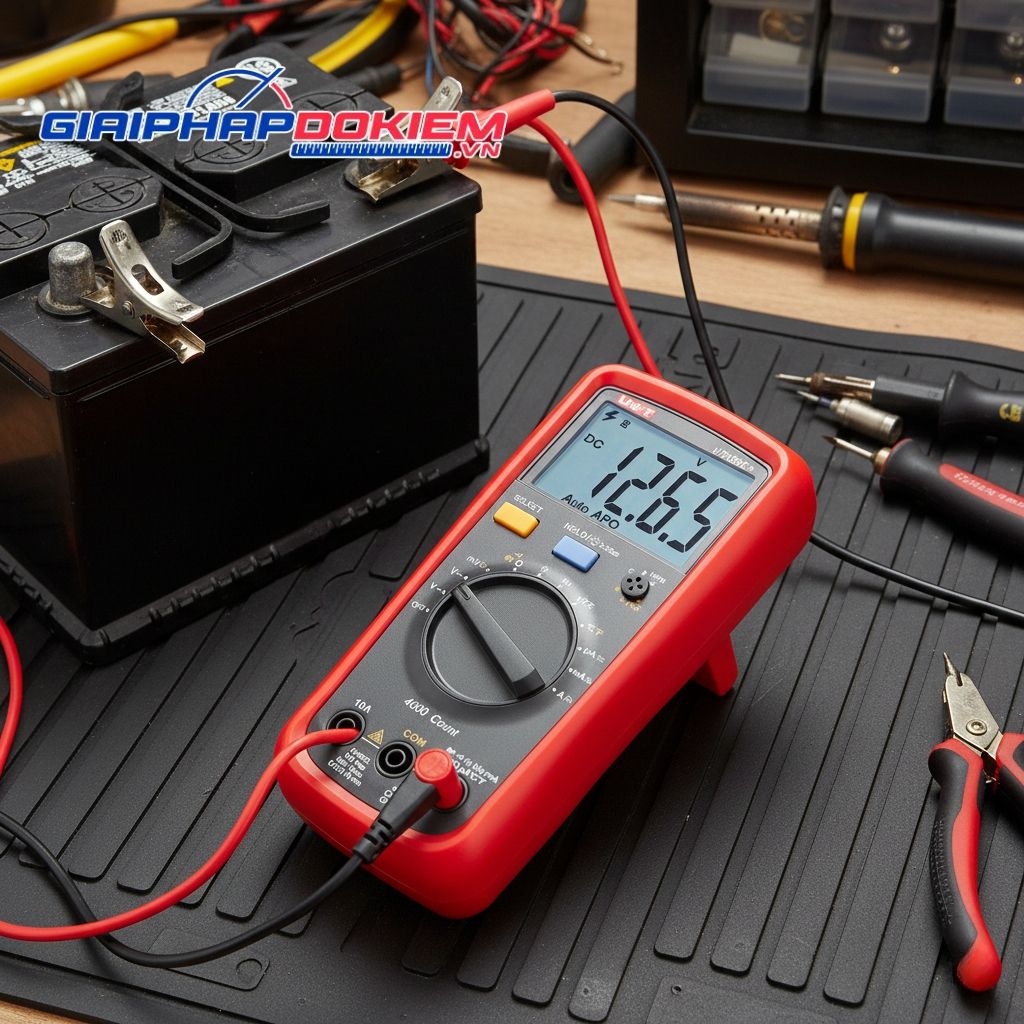

2. Cách đo điện áp một chiều (DC)

Phép đo điện áp DC của đồng hồ vạn năng điện tử dùng để kiểm tra tình trạng hoạt động của các thiết bị sử dụng dòng điện một chiều như pin, bình ắc quy,…

1. Chuyển núm vặn sang thang V- (DC).
2. Chạm que đỏ vào cực dương (+)và que đen vào cực âm (-) của thiết bị cần đo.
3. Đọc kết quả hiển thị trên màn hình.
4. Nếu kết quả hiển thị số âm, hãy đảo ngược vị trí que đo trên thiết bị.

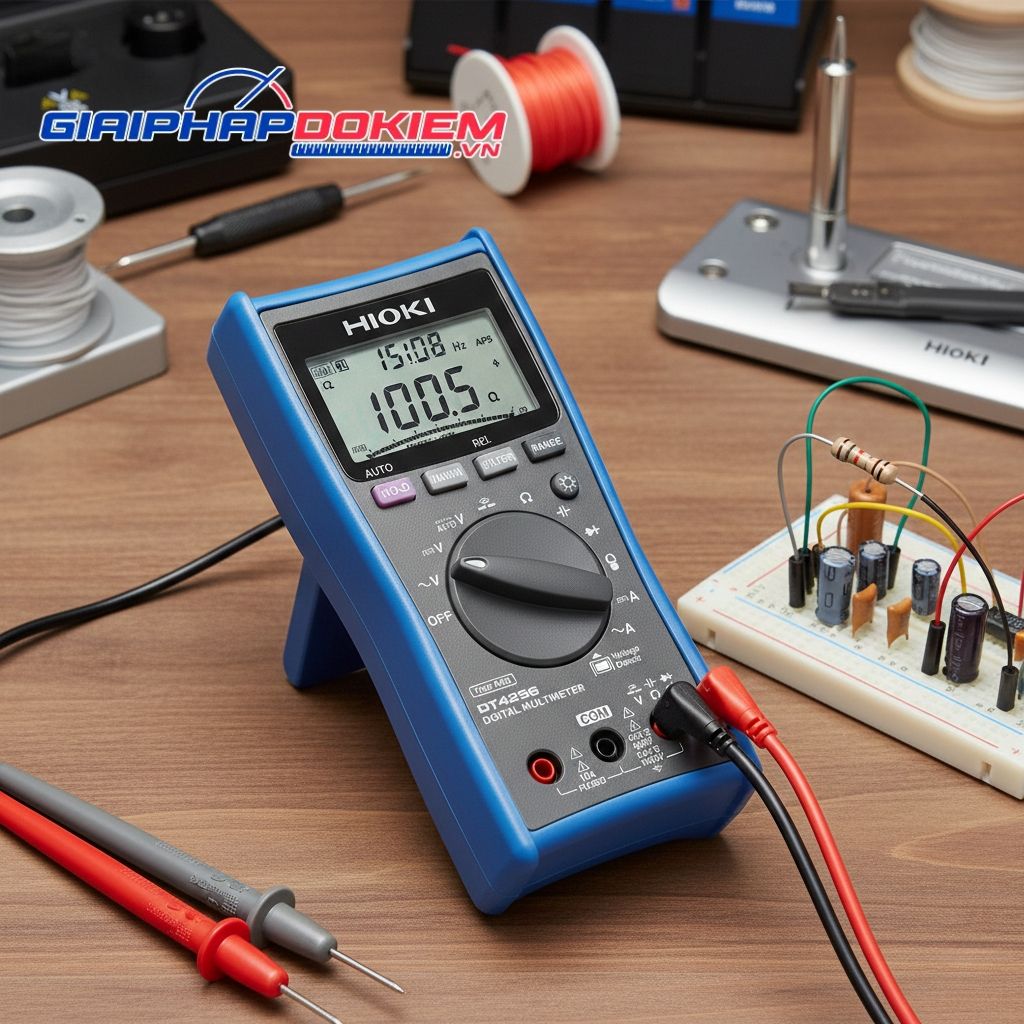

3. Cách đo điện trở

Dưới đây là bước thực hiện đo điện trở (Ω) bằng đồng hồ vạn năng điện tử nhanh chóng, chính xác:

1. Xoay núm về thang đo Ω.
2. Chạm hai que đo vào hai đầu điện trở cần đo.
3. Đọc kết quả hiển thị trên màn hình
4. Lưu ý: Để đảm bảo kết quả đo chính xác nhất và loại bỏ sai số từ các linh kiện điện tử khách trên mạch điện, cần tháo điện trở cần kiểm tra ra khỏi mạch điện để đo riêng. Đồng thời, trước khi tháo cần đảm bảo đã ngắt nguồn điện truyền đến mạch điện, bạn có thể sử dụng chính đồng hồ vạn năng đang đo để kiểm tra có dòng điện trong mạch hay không.

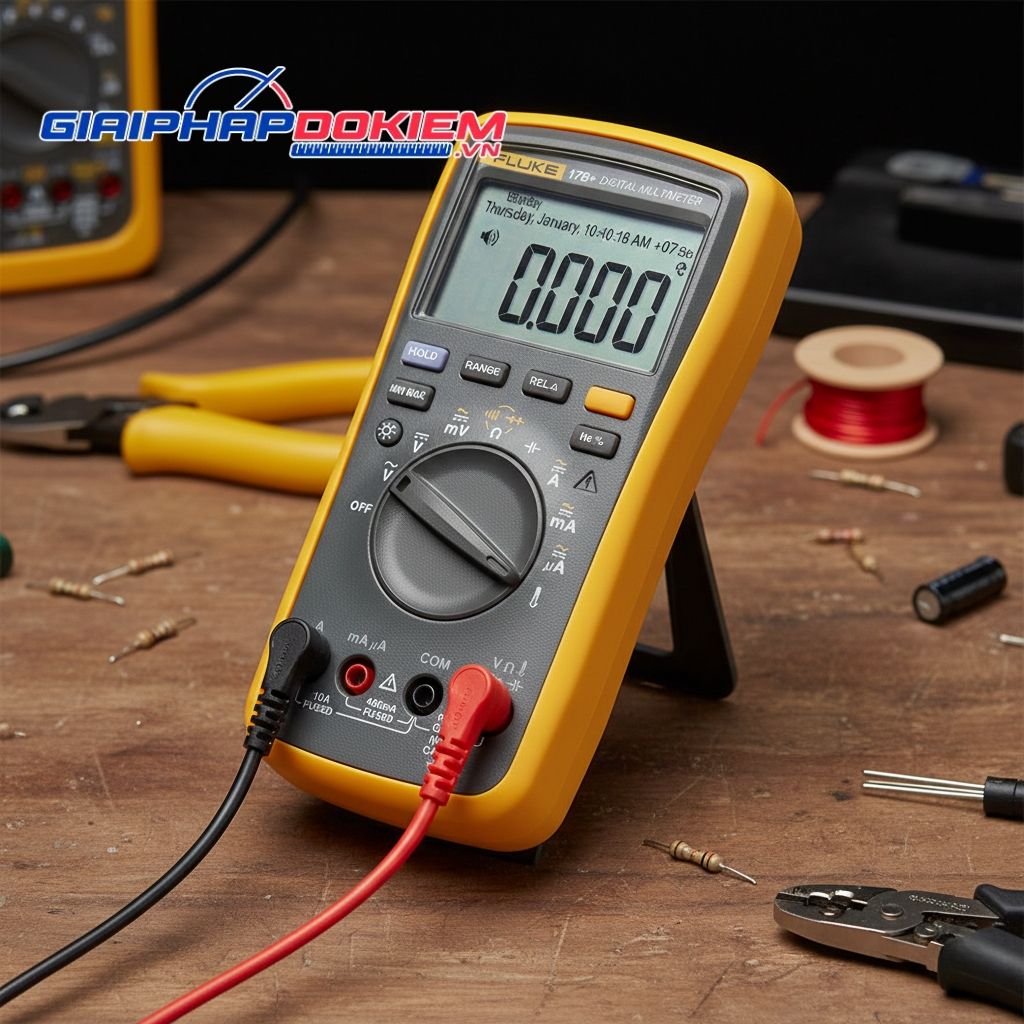

4. Cách đo thông mạch (continuity)

Đây là tính năng rất hữu ích để kiểm tra nhanh chóng tình trạng rò rỉ điện trên dây dẫn hoặc thiết bị điện, đảm bảo an toàn cho người và thiết bị.

1. Xoay núm về thang đo có biểu tượng sóng âm ()))), hoặc thường tích hợp chung với chức năng đo diode (→|—).
2. Chạm hai đầu que đo vào hai đầu sợi dây, vỏ động cơ hoặc vị trí nghi ngờ bị rò rỉ điện).
3. Lắng nghe âm thanh phát ra từ đồng hồ: Nếu xuất hiện tiếng “Bíp” chứng tỏ mạch điện thông suốt, không bị đứt hay rò rỉ điện. Ngược lại, nếu không có tiếng kêu, đồng thời màn hình hiển thị OL rất có thể dây điện bị đứt, mạch điện hở.

Tham khảo chi tiết: Cách Đo Dòng Điện Rò Bằng Đồng Hồ Vạn Năng Chuẩn Kỹ Thuật, An Toàn

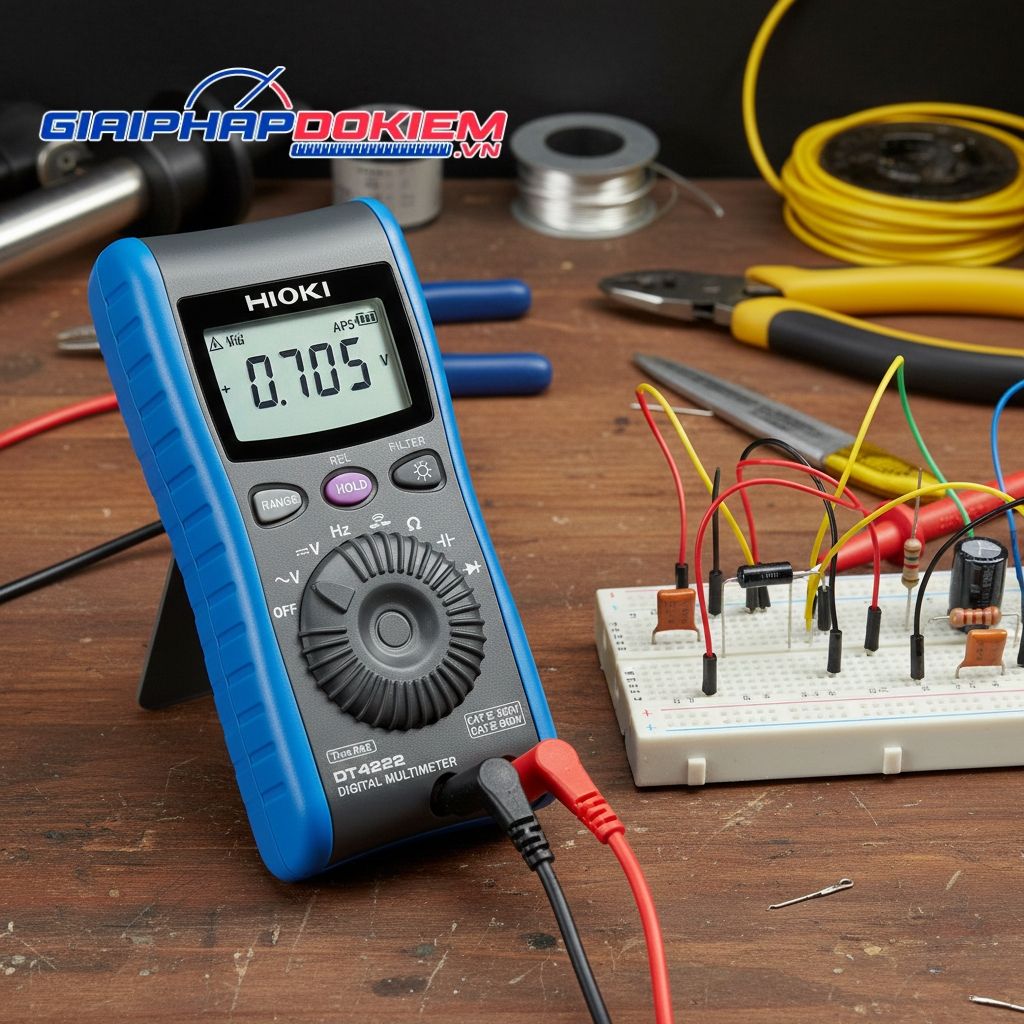

5. Cách đo diode

Để thực hiện cách đo linh kiện điện diode bằng đồng hồ vạn năng nhanh chóng, chính xác bạn cần thực hiện như sau:

1. Xoay núm về thang đo diode.
2. Chạm que đo màu đỏ vào cực Anode (+) và que đo màu đen vào cực Cathode (-).
3. Quan sát và phân tích kết quả, nếu diode tốt sẽ hiển thị giá trị sụt áp khoảng 0.4V – 0.9V.

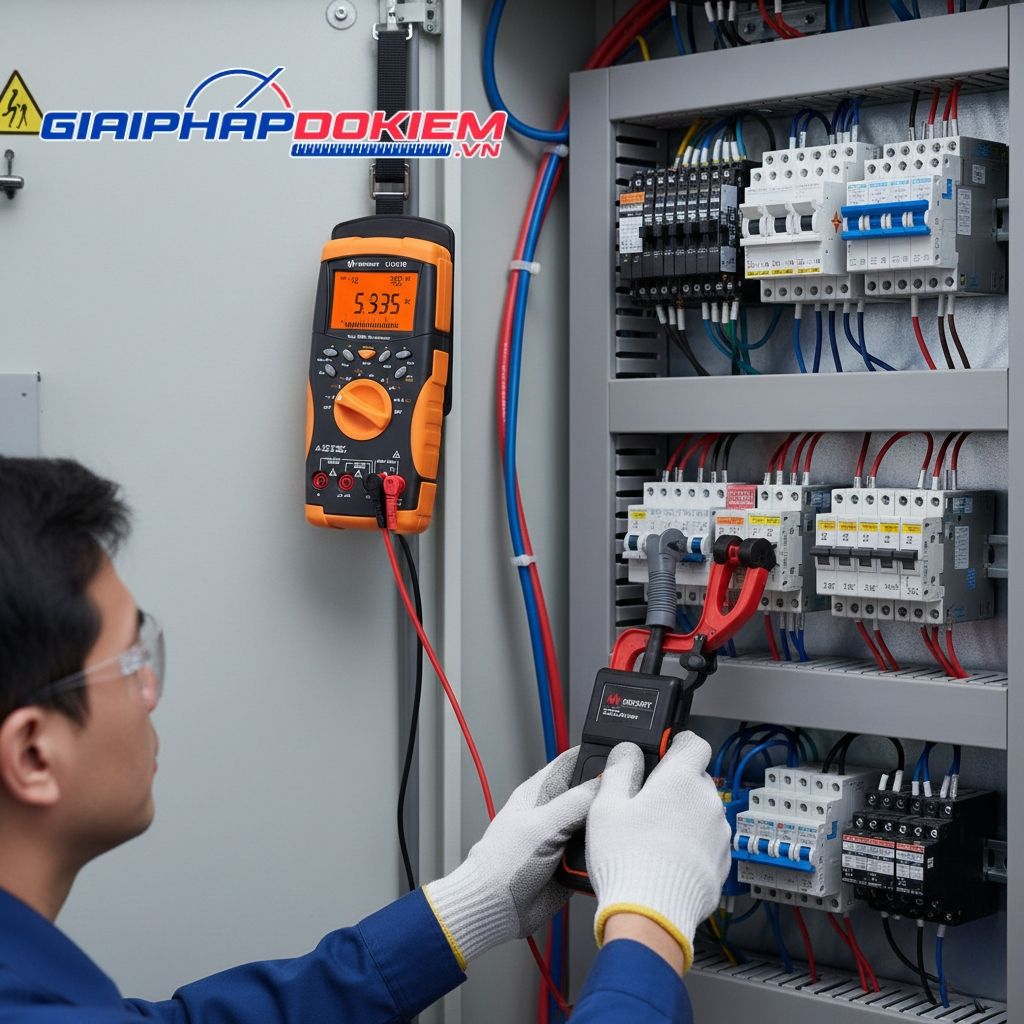

6. Cách đo dòng điện an toàn

Cách sử dụng đồng hồ đo điện tử để đo giá trị dòng điện Ampe là phép đo khó nhất trong tất cả các phép đo bằng đồng hồ vạn năng. Vì nếu để xảy ra bất kỳ một sai sót nhỏ nào cũng rất dễ gây hỏng đồng hồ, vì vậy cần thực hiện kỹ lường:

1. QUAN TRỌNG NHẤT: Chuyển que đỏ sang cổng 10A hoặc mA, tùy thuộc vào giá trị dòng điện cần kiểm tra.
2. Chọn thang đo dòng điện tương ứng (A~ hoặc A–).
3. Mắc nối tiếp đồng hồ vạn năng vào mạch điện cần đo, nói cách khác là dùng đồng hồ vạn năng là cầu nối giữa nguồn điện và mạch điện cần đo.
4. Bật nguồn mạch điện và đọc kết quả đo được.

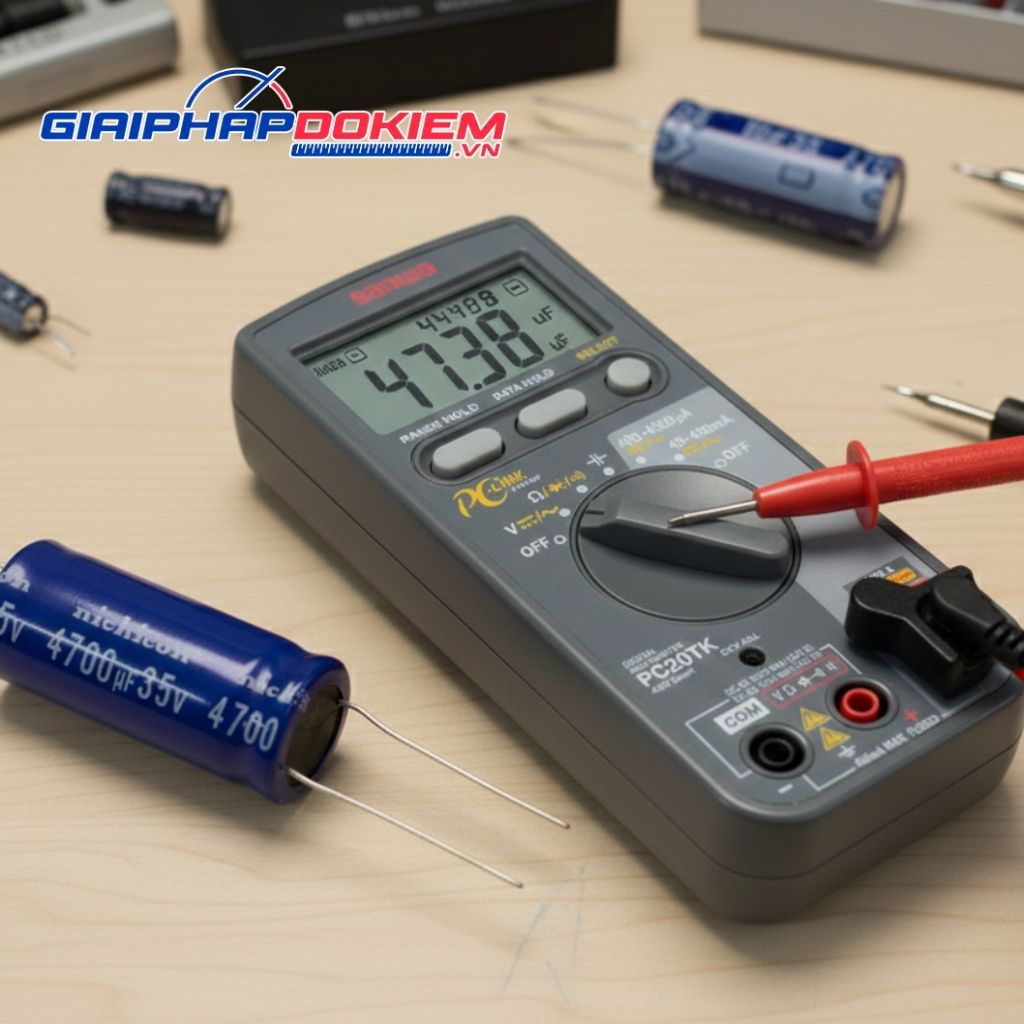

7. Cách đo tụ điện

Cuối cùng là cách sử dụng đồng hồ vạn năng điện tử để đo tụ điện. Đây là chức năng rất hữu ích, giúp người dùng đánh giá nhanh tình trạng hoạt động của linh kiện trong mạch điện tử.

1. RẤT QUAN TRỌNG: Xả hết điện trong tụ trước khi bắt đầu cách đo đồng hồ vạn năng điện tử.
2. Chuyển núm vặn sang thang đo tụ (ký hiệu F).
3. Chạm hai que vào hai chân tụ và đợi trong vài giây để đồng hồ thu thập tín hiệu và tính toán giá trị.

Quy Trình Sử Dụng Đồng Hồ Vạn Năng Điện Tử Cho Người Mới

Đối với những người mới thường hay nhầm lẫn thứ tự thực hiện giữa các bước khi sử dụng đồng hồ vạn năng. Điều này không chỉ ảnh hưởng trực tiếp đến kết quả đo, mà còn làm mất an toàn, dẫn đến hư hỏng đồng hồ và thiết bị điện. Dưới đây là quy trình chuẩn 4 bước khi sử dụng đồng hồ đo điện:

• Bước 1: Kiểm tra thiết bị xem que đo có bị hở, pin đồng hồ còn đủ mạnh.
• Bước 2: Chọn đúng chức năng và thang đo phù hợp (luôn lớn hơn giá trị định mức của dòng điện cần đo).
• Bước 3: Thực hiện đo đúng kỹ thuật, giữ tay luôn khô ráo, không chạm vào đầu kim loại khi đang đo điện cao áp.
• Bước 4: Tắt thiết bị đúng cách bằng cách xoay núm về vị trí OFF, sau đó mới rút dây đo khỏi điểm đo và đồng hồ.

Những Lỗi Thường Gặp Khi Sử Dụng Đồng Hồ Vạn Năng Số

Trong quá trình sử dụng đồng hồ vạn năng điện tử đo điện, bạn có thể mắc phải các lỗi thường gặp dưới đây và cách khắc phục:

• Chọn sai thang đo: Dẫn đến kết quả hiển thị sai hoặc báo OL → Xác định đúng đại lượng và dải đo trước khi đo.
• Cắm nhầm cổng que đo: Đặc biệt khi đo dòng dễ làm cháy cầu chì → Luôn kiểm tra que đỏ đang cắm ở cổng VΩ hay A/mA.
• Đo nhầm chế độ: Khiến đồng hồ không lên số hoặc báo lỗi → Xoay đúng núm chức năng tương ứng.
• Tiếp xúc que đo không chắc: Kết quả nhảy số, không ổn định → Giữ que đo tiếp xúc chắc chắn với điểm đo.
• Pin yếu hoặc cầu chì đứt: Đồng hồ hoạt động không chính xác → Thay pin hoặc cầu chì định kỳ.

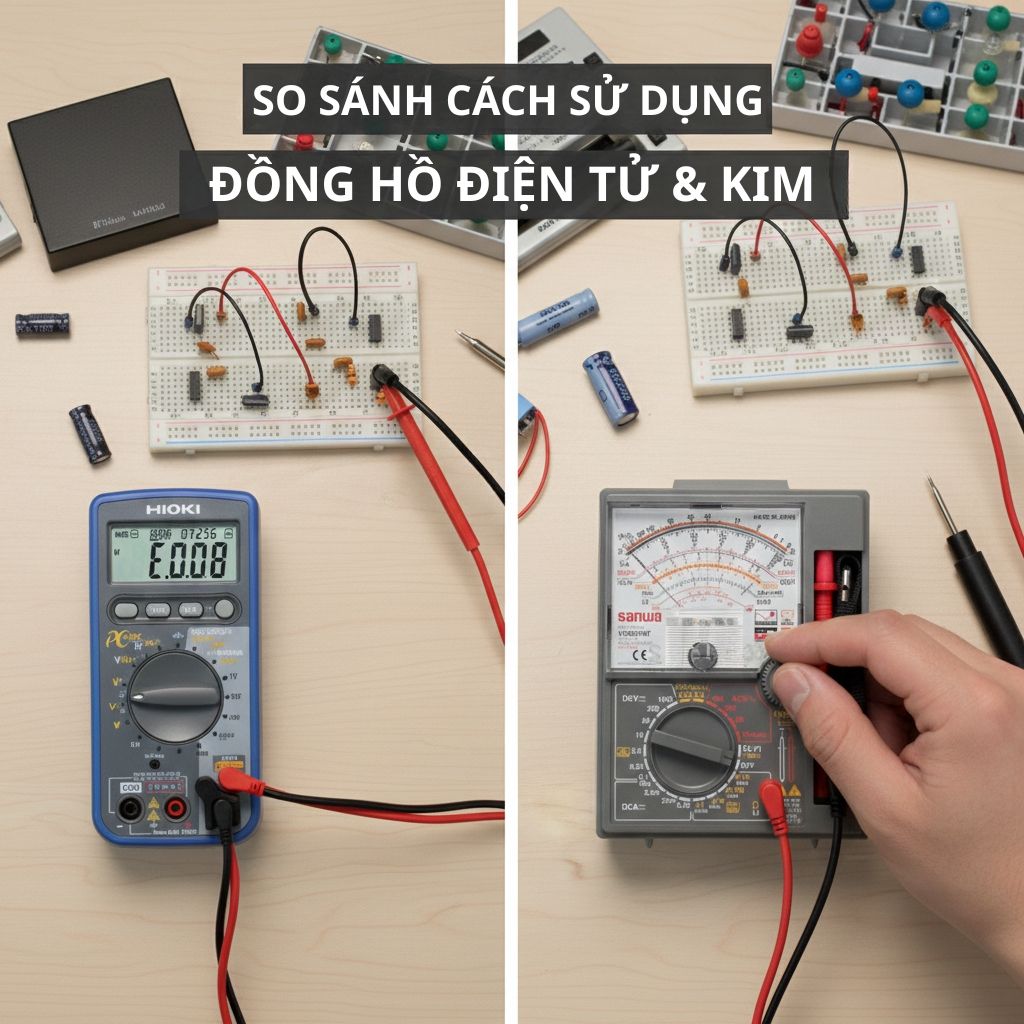

So Sánh Đồng Hồ Vạn Năng Điện Tử Và Đồng Hồ Kim

Mặc dù đồng hồ vạn năng điện tử và đồng hồ kim đều có thể sử dụng để đo kiểm chính xác giá trị điện áp, dòng điện và điện trở. Tuy nhiên, chúng có sự khác biệt rõ rệt về cách sử dụng, độ chính xác và ứng dụng trong thực tế, cụ thể, đồng hồ số dễ sử dụng và đọc kết quả hơn. Đổi lại đồng hồ kim rất hữu ích trong các quá trình kiểm tra nhanh linh kiện nhờ có khả năng quan sát kim dao động một cách trực quan.

Dưới đây là bảng so sánh chi tiết giữa cách sử dụng đồng hồ vạn năng điện tử và đồng hồ kim, giúp bạn dễ dàng lựa chọn được thiết bị phù hợp dựa trên nhu cầu và kỹ năng của bản thân.

Nên Chọn Đồng Hồ Vạn Năng Điện Tử Loại Nào Cho Người Mới?

Giữa vô vàng các sản phẩm đồng hồ vạn năng điện tử trên thị trường, người mới hay chưa có nhiều kinh nghiệm nên ưu tiên lựa chọn các dòng máy có tính năng Auto Range (Tự động chọn thang đo). Các model này cho phép người dùng chỉ cần chọn đúng chức năng và máy sẽ tự động chọn thang đo phù hợp khi tiếp xúc với dòng điện thực tế. Điều này giúp giải quyết triệt để nguy cơ chọn nhầm thang đo thấp hơn dòng điện thực tế dẫn đến kết quả đo không chính xác.

Trong đó, nổi bật nhất là các sản phẩm có độ chính xác và đáp ứng đầy đủ các tiêu chuẩn an toàn khắt khe Thế Giới của các thương hiệu hàng đầu Thế Giới như Hioki, Kyoritsu, Fluke hay Uni-T,… Các sản phẩm này được ưa chuộng và sử dụng phổ biến trong mọi lĩnh vực từ điện dân dụng, điện công nghiệp, điện tử, bảo trì – sửa chữa, phòng thí nghiệm, đào tạo kỹ thuật đến kiểm định an toàn điện.

Xem thêm: Đồng Hồ Vạn Năng Loại Nào Tốt? TOP 10 Review Chi Tiết Nhất

Câu Hỏi Thường Gặp (FAQ)

Đồng hồ vạn năng điện tử có đo được điện 220V không?

Câu trả lời là có. Vì hầu hết các thiết bị đồng hồ vạn năng điện tử hiện này đều được trang bị dải đo điện áp chính xác lên vài V đến 1000VAC, cho phép người dùng có thể dễ dàng đo kiểm dòng điện 220V trong gia đình và các hệ thống điện chuyên dụng.

Có cần ngắt điện khi đo điện trở không?

Đây là điều kiện bắt buộc khi đo điện trở nói riêng và các linh kiện điện tử nói chung trên mạch điện. Nếu đo trực tiếp điện trở trên mạch điện có điện thì kết quả nhận được có thể xuất hiện sai số.

Đồng hồ auto range và manual khác gì?

Đồng hồ vạn năng điện tử manual là đồng hồ chỉnh tay, nghĩa là bạn phải chọn thang đo phù hợp trước khi đo, trong khi đó, đồng hồ vạn năng Auto Range chỉ cần chọn đúng chức chức năng đo điện, thiết bị sẽ tự điều chỉnh thang đo theo dòng điện thực tế.

Bao lâu nên hiệu chuẩn lại?

Thông thường, hầu hết các sản phẩm đồng hồ vạn năng điện tử trên thị trường đều được khuyến cáo nên hiệu chuẩn 1 năm/lần. Bên cạnh đó, nếu thiết bị thường xuyên sử dụng trong môi trường khắc nghiệt, nhiễu điện tử hay tần sử dụng liên tục bạn có thể đẩy nhanh thời gian hiệu chuẩn máy, nửa năm hay hàng quý để đảm bảo độ chính xác và an toàn khi sử dụng lâu dài.

Có thể bạn quan tâm: Cách Sử Dụng Đồng Hồ Vạn Năng Kim Chi Tiết, Dễ Hiểu Nhất

Gợi Ý Địa Chỉ Mua Đồng Hồ Vạn Năng Chính Hãng

Để đảm bảo chất lượng cũng như là nguồn gỗ xuất xứ chính hãng của sản phẩm đồng hồ vạn năng, bạn nên lựa chọn nhà cung cấp uy tín, ủy quyền của thương hiệu sản xuất. Và đó chính là công ty Giải Pháp Đo Kiểm (MTS) – Nhà phân phối thiết bị đo lường chính hãng của các thương hiệu hàng đầu Thế Giới trên Toàn Quốc. Tất cả các sản phẩm, bao gồm đồng hồ đo điện đa năng được chúng tôi nhập khẩu trực tiếp từ nhà sản xuất, không qua trung gian, giúp cắt giảm tối đa chi phí khi đến tay khách hàng.

Không những thế, chúng tôi còn vinh hạnh là trung tâm bảo hành thiết bị đo lường ủy quyền chính thức với độ ngũ kỹ thuật viên và hệ thống trang thiết bị, máy móc hiện đại. Điều này giúp khách hàng yên tâm về chất lượng sản phẩm và trải nghiệm mua sắm, bảo trì, bảo dưỡng không khác gì khi mua trực tiếp tại hãng. Đội ngũ nhân viên tư vấn và kỹ thuật viên của chúng tôi luôn luôn sẵn sàng hỗ trợ và giải đáp mọi thắc mắc của khách hàng 24/7.

Vì thế, để sở hữu được thiết bị chính hãng và hướng dẫn cách sử dụng đồng hồ vạn năng điện tử tương ứng với từng hãng khác nhau. Quý khách hàng vui lòng liên hệ trực tiếp với Giải Pháp Đo Kiểm để được tư vấn và hỗ trợ kịp thời, không để khách hàng chờ đợi lâu.
