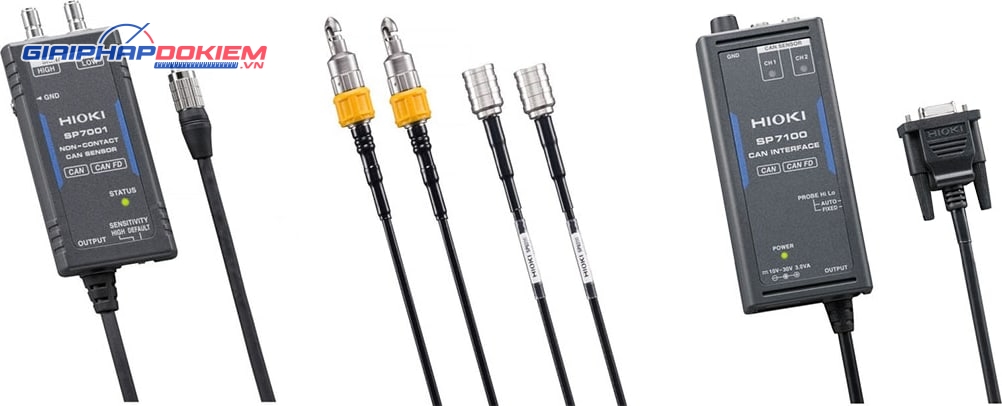

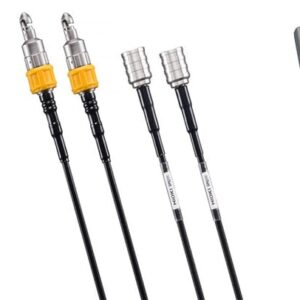

Giới thiệu cảm biến CAN không tiếp xúc Hioki SP7001-90
Hioki SP7001-90 sở hữu các đặc điểm nổi bật sau đây:
- Tích hợp ngay lập tức dữ liệu CAN chỉ bằng việc kết nối đầu dò vào dây cáp.
- Giảm thiểu lo lắng sử dụng công nghệ cảm biến từ xa.
- Phù hợp với đa dạng mục đích phát triển và đánh giá cần độ chính xác cao.
- SP7001 và SP7002, hai loại cảm biến cho tín hiệu CAN và CAN FD, áp dụng công nghệ từ xa để chính xác ghi nhận các tín hiệu từ CAN bus, quan trọng cho quá trình kiểm thử và phát triển các phương tiện và thiết bị mới. Nâng cao hiệu suất và hiệu quả kiểm thử bằng cách hạn chế việc phải gỡ bỏ lớp cách điện của dây cáp hoặc sử dụng các dây đai phụ trợ, thường cần thiết để thu tín hiệu.
Tính năng nổi bật của SP7001-90
- Kết nối đầu dò với cáp để thu thập dữ liệu CAN tức thì.
- Sử dụng công nghệ cảm biến không cần chạm để xóa bỏ nỗi lo.
- Phù hợp với các ứng dụng phát triển và đánh giá cần sự đáng tin cậy.
Thông số kỹ thuật của Hioki SP7001-90
Thông số chung | |
Phương pháp phát hiện | Phát hiện tín hiệu ghép điện dung *Không có kết nối dây trần |
Cáp có thể phát hiện | Cáp tương thích AVS/AVSS, Đường kính ngoài: 1,2 mm (0,05 in) đến 2,0 mm (0,08 in) |
Số kênh | 2 (SP7100) |
Tốc độ truyền thông tương thích | SP7001, SP7002: CÓ THỂ 125 kbit/s đến 1 Mbit/s SP7001: CAN FD 125 kbit/s đến 3 Mbit/s |
Tổng thời gian trễ | 130 ns (điển hình) |
Điện trở đầu cuối CAN | 60 Ω (điển hình), tích hợp |
Đầu nối đầu ra tín hiệu | D-sub 9 chân cái (CH1, CH2) |
Nhiệt độ, độ ẩm hoạt động | Nhiệt độ: -40 °C – 85 °C (-40 °F – 185 °F) Độ ẩm: -40 °C – 60 °C (-40 °F – 140 °F), 80% RH trở xuống (không ngưng tụ ), 60 °C – 85 °C (140 °F – 185 °F), 60% RH trở xuống (không ngưng tụ) |
Nguồn cấp | (1) Bộ đổi nguồn AC Z1008 (100 V – 240 V AC), công suất định mức là: 8 VA (bao gồm cả bộ đổi nguồn AC) (2) Nguồn điện bên ngoài (10 V đến 30 V DC), công suất định mức: 3 VA |
Kích thước và khối lượng của SP7001-90 | SP7001, SP7002: 44 mm (1,73 in) W × 85 mm (3,35 in) H × 20 mm (0,79 in) D, 180 g (6,3 oz), Chiều dài cáp: 2,5 m (8,20 ft) SP7100: 55 mm (2,17 in) W × 120 mm (4,72 in) H × 25 mm (0,98 in) D, 130 g (4,6 oz), Chiều dài cáp: 0,3 m (0,98 ft) SP9200: Đầu dò: φ 11,6 mm (0,46 in) × 33,7 mm (1,33 in) H, Móc bảo vệ: φ 5 mm (0,20 in) × 11,8 mm (0,46 in) H, 26 g, Chiều dài cáp: 0,5 m (1,64 ft) |
