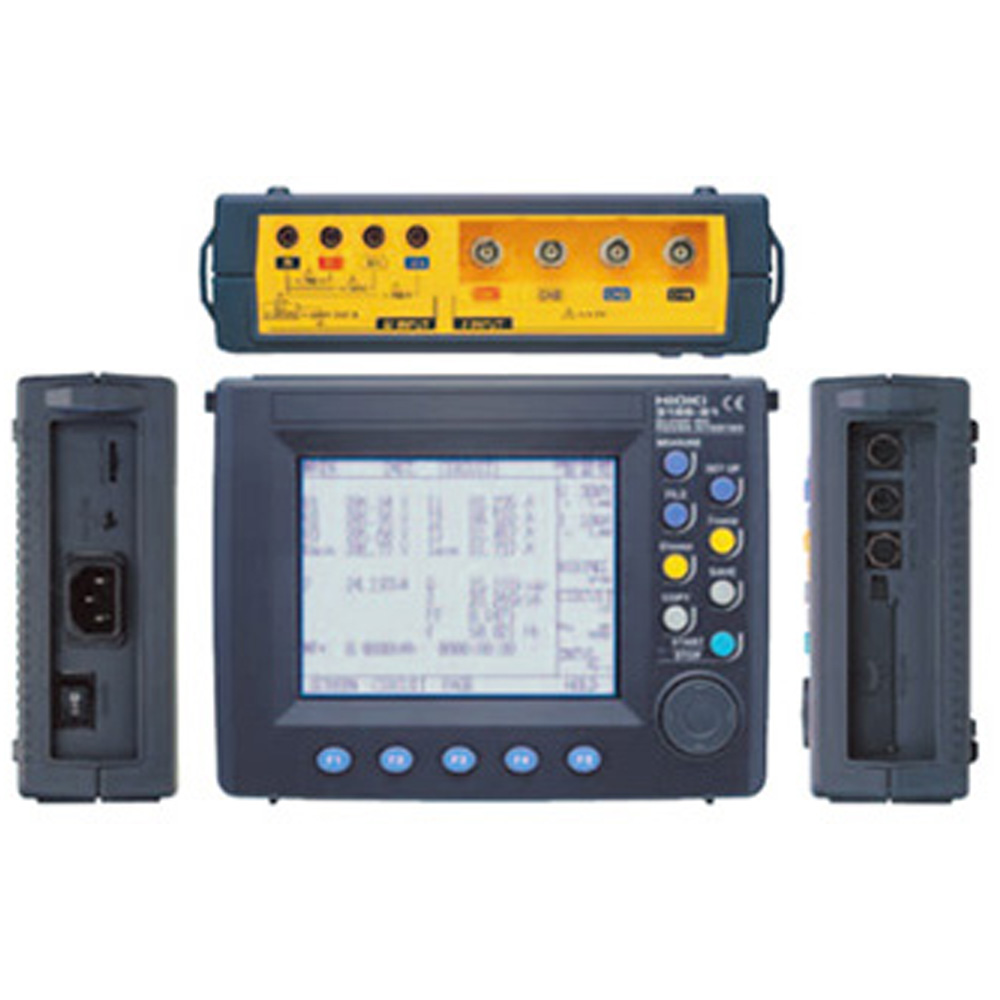

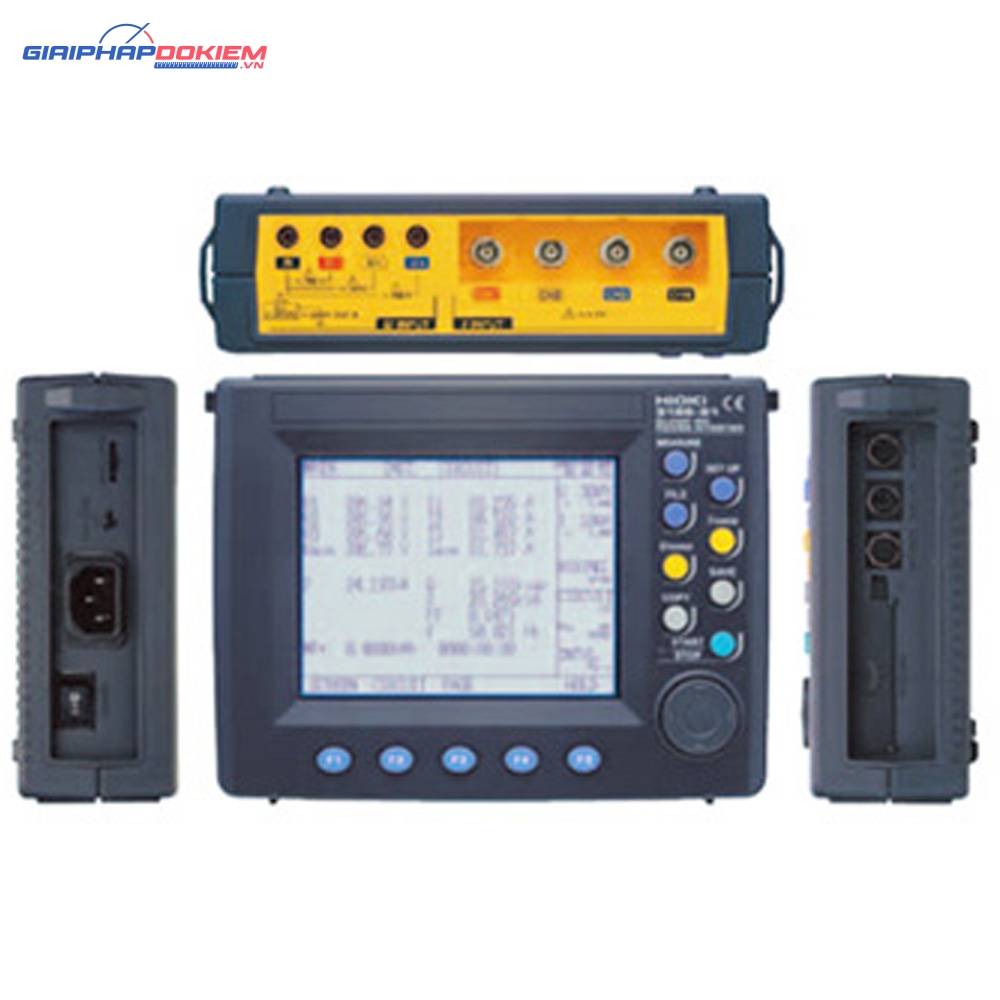

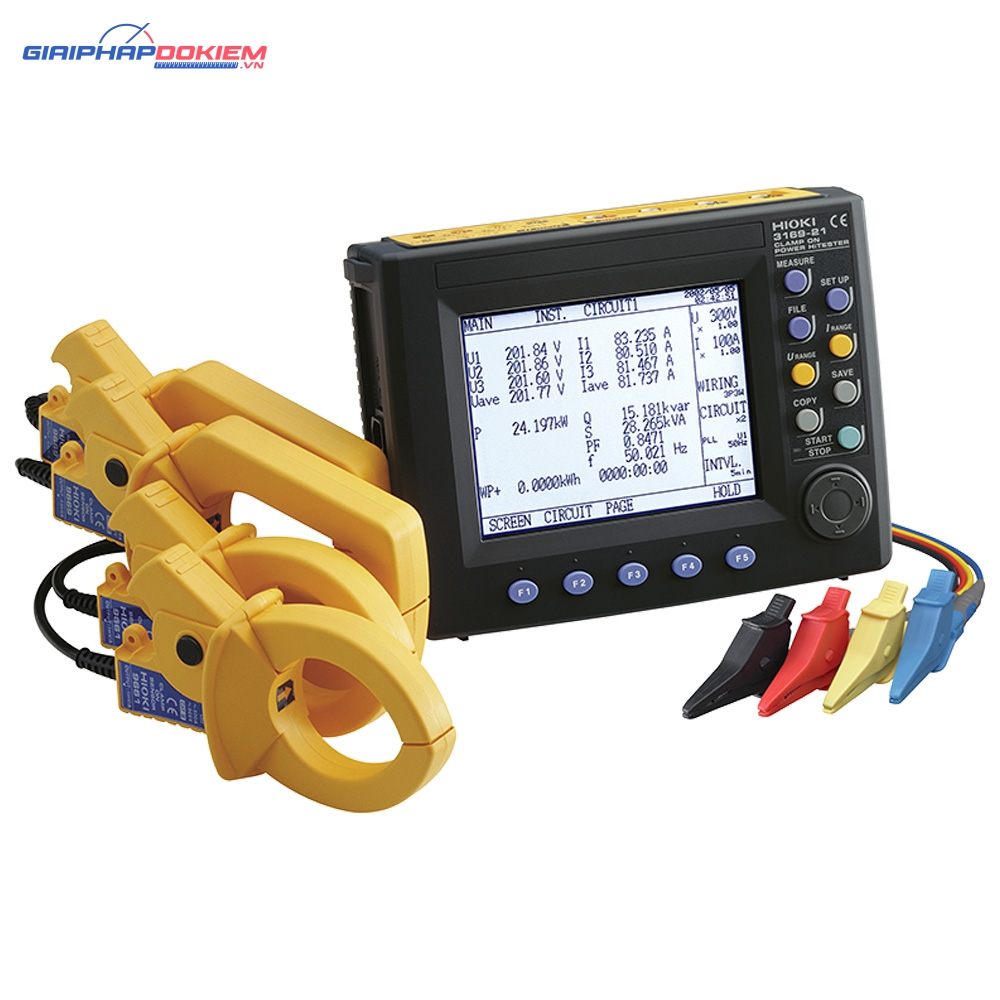

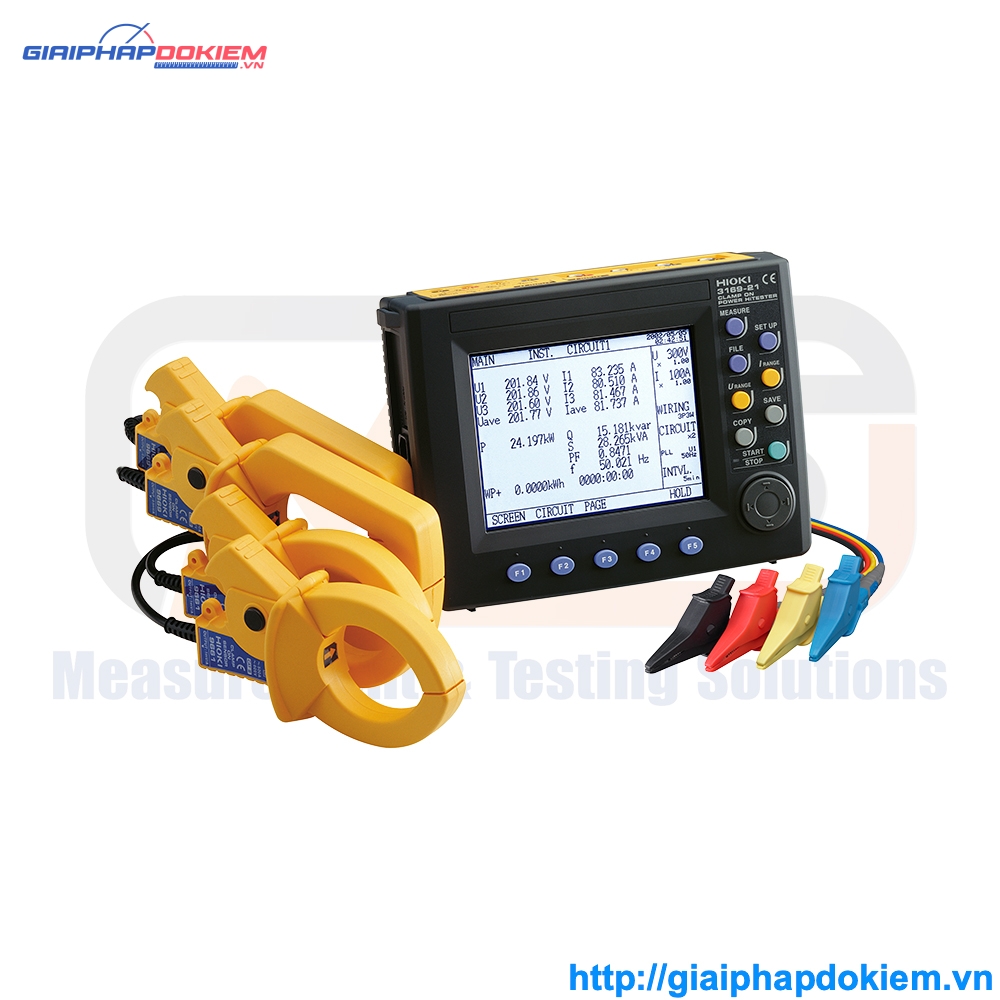

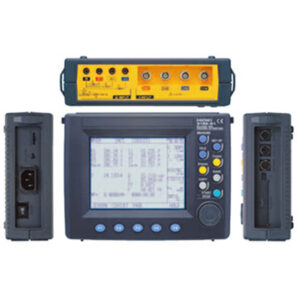

Thiết Bị Đo Và Ghi Công Suất Hioki 3169 – CLAMP ON POWER HiTESTER HIOKI 3169
Demand Measurement up to 4 Circuits and Simultaneous Harmonics Analysis
Sản phẩm ngưng sản xuất. Mã thay thế: PW3360-20, PQ3100
Số lượng mạch đo | 1 pha 2 dây (4 mạch), 1 pha 3 dây (2 mạch), 3 pha 3 dây (2 hoặc 1 mạch), và 3 pha 4 dây (1 mạch) Ghi chú: 50 hoặc 60 Hz, và có chung điện áp |
Các thông số đo | Điện áp, Dòng điện, Công suất tác dụng/ phản kháng/ biểu kiến, Tích hợp công suất tác dụng/ phản kháng, hệ số công suất, tần số, giá trị sóng hài (lên đến bậc 40) |
Phạm vi đo
| [Điện áp] 150.00 V đến 600.00 V AC, 3 dải đo, [Dòng điện] 500.00 mA đến 5.0000 kA AC (phụ thuộc vào cảm biến dòng điện sử dụng), [Công suất] 75.000 W đến 900.00 kW (phụ thuộc vào dải điện áp, dải dòng điện và mạch đo) |
Cấp chính xác | Điện áp AC: ±0.2 % rdg. ±0.1 % f.s. Dòng điện AC: ±0.2 % rdg. ±0.1 % f.s. + cấp chính xác kìm dòng Công suất tác dụng: ±0.2 % rdg. ±0.1 % f.s. + cấp chính xác kìm dòng (ở hệ số công suất = 1) Kìm cảm biến 9661: ±0.3 % rdg. ±0.01 % f.s. (khác nhau giữa từng loại cảm biến) |
Phương pháp đo | Lấy mẫu Digital, đồng bộ PLL hoặc đồng hồ cố định 50/60 Hz |
Tốc độ làm mới hiển thị | 2 lần /giây (ngoại trừ lúc thẻ PC đang truy cập hoặc giao tiếp Rs-232C) |
Khoảng thời gian lưu dữ liệu | Khoảng thời gian tiêu chuẩn: 1 giây đến 30 giây, 1 phút đến 60 phút, 13 lựa chọn Khoảng thời gian nhanh: Một dạng sóng đơn, hoặc 0.1, 0.2, hoặc 0.5 giây (chỉ giá trị tức thời) |
Đặc điểm tần số | Dạng sóng cơ bản lên đến bậc 50 ±3% f.s. + chính xác phép đo (của dạng sóng cơ bản 45 đến 66 Hz) |
Các chức năng khác | Kiểm tra lỗi kết nối, lựa chọn ngôn ngữ, giữ hiển thị, sao lưu cài đặt, quản lý tắt nguồn điện, khóa phím, [chỉ 3169-21] Đầu ra D/A 4 kênh, (±5 V DC f.s.) |
Nguồn điện | 100 đến 240 V AC, 50/60 Hz, tối đa 30 VA. |
Kích thước và khối lượng | 210 mm (8.27 in)W × 160 mm (6.30 in)H × 60 mm (2.36 in)D, 1.2 kg (42.3 oz) |

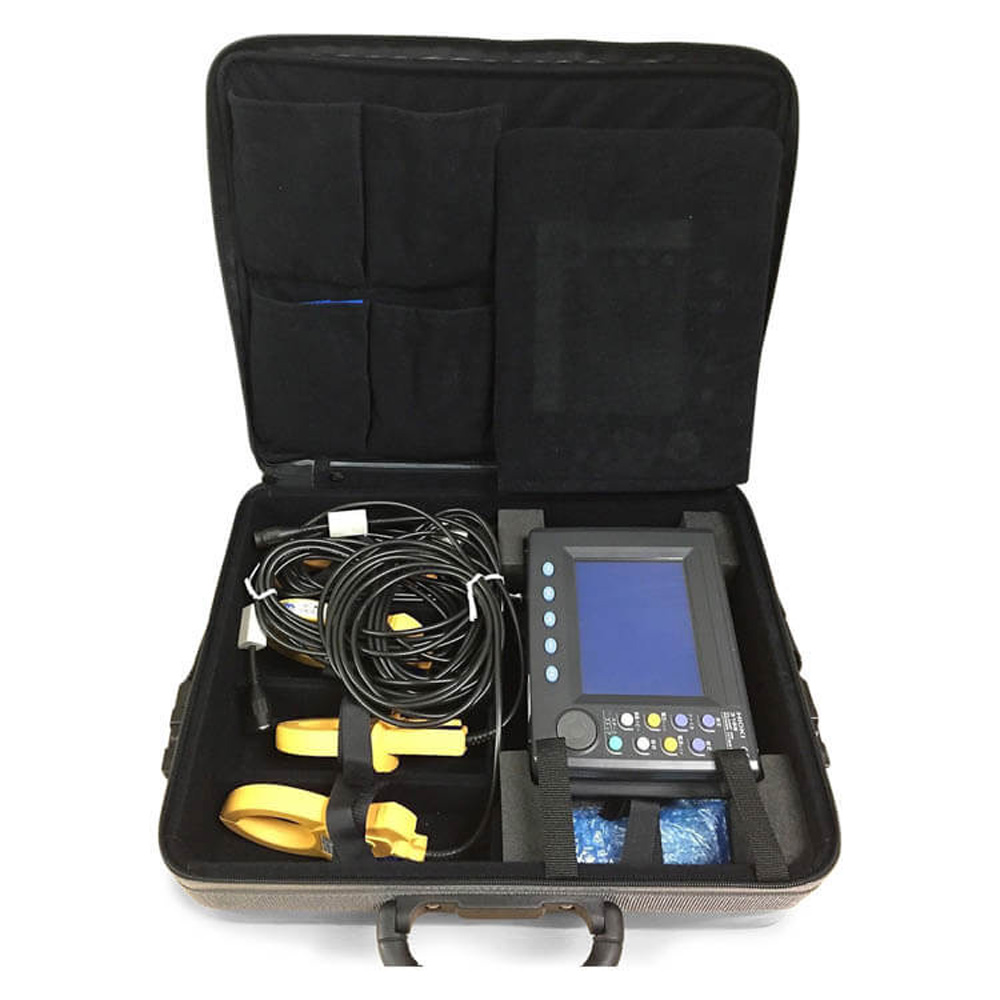

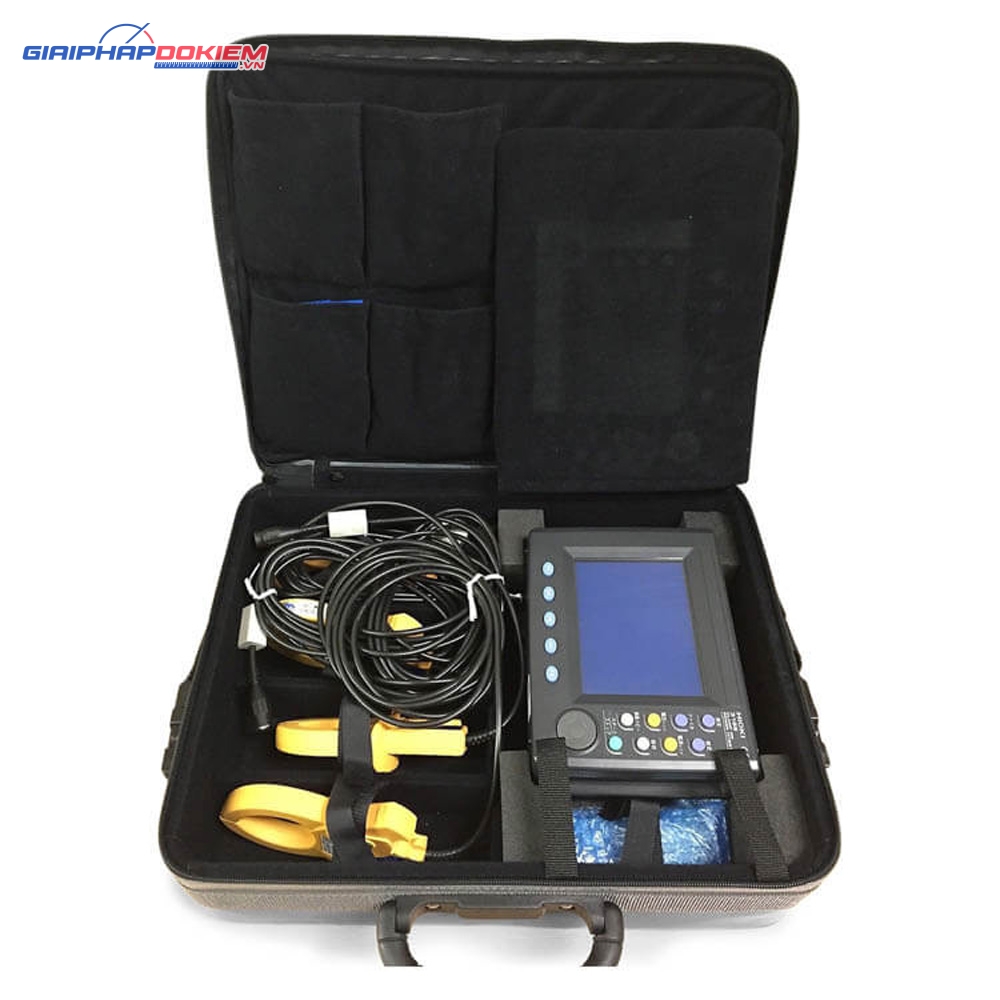

Phụ kiện Hioki 3169
| Dây đo áp L9438-53 ×1 bộ (Đen/ Đỏ/ Vàng/ Xanh, dài 3 m (9.84 ft), kẹp cá sấu ×4), Cáp nguồn ×1, Hướng dẫn sử dụng ×1 cuốn, Hướng dẫn sử dụng nhanh ×1, CD-R ×1 (hướng dẫn sử dụng giao diện RS-232C) ×1, đánh dấu dây ×1, Cáp nối 9441 ×1 (chỉ dành cho 3169-21) |
